ABR-Z
Equerre renforcée - ZPRO
Equerres renforcées ABR-Z pour des connexions plus fiables et résistantes sur support bois et maçonnerie.

Marquage CE

ETA

Classe service 3

ZPRO
Présentation
Caractéristiques
Matière
- Acier galvanisé S250GD + ZPro,
- Le revêtement ZPro correspond à une épaisseur de zinc d'environ 55 µm.
Avantages
- Usage en environnement extérieur,
- Reprise de charge en traction et cisaillement,
- Grande polyvalence d'utilisation...
Application
Support
- Porteur : bois,
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d'utilisation
Les équerres ABR-Z conviennent pour un usage extérieur.
- Fixation de montants,
- Poteaux bois,
- Murs bois massifs,
- Application poutre sur poutre...
Données techniques
Valeurs Caractéristiques - Bois sur bois - Clouage total
Références | Valeurs Caractéristiques - Bois sur bois - Clouage total | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | ||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
Qté | Qté | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | |

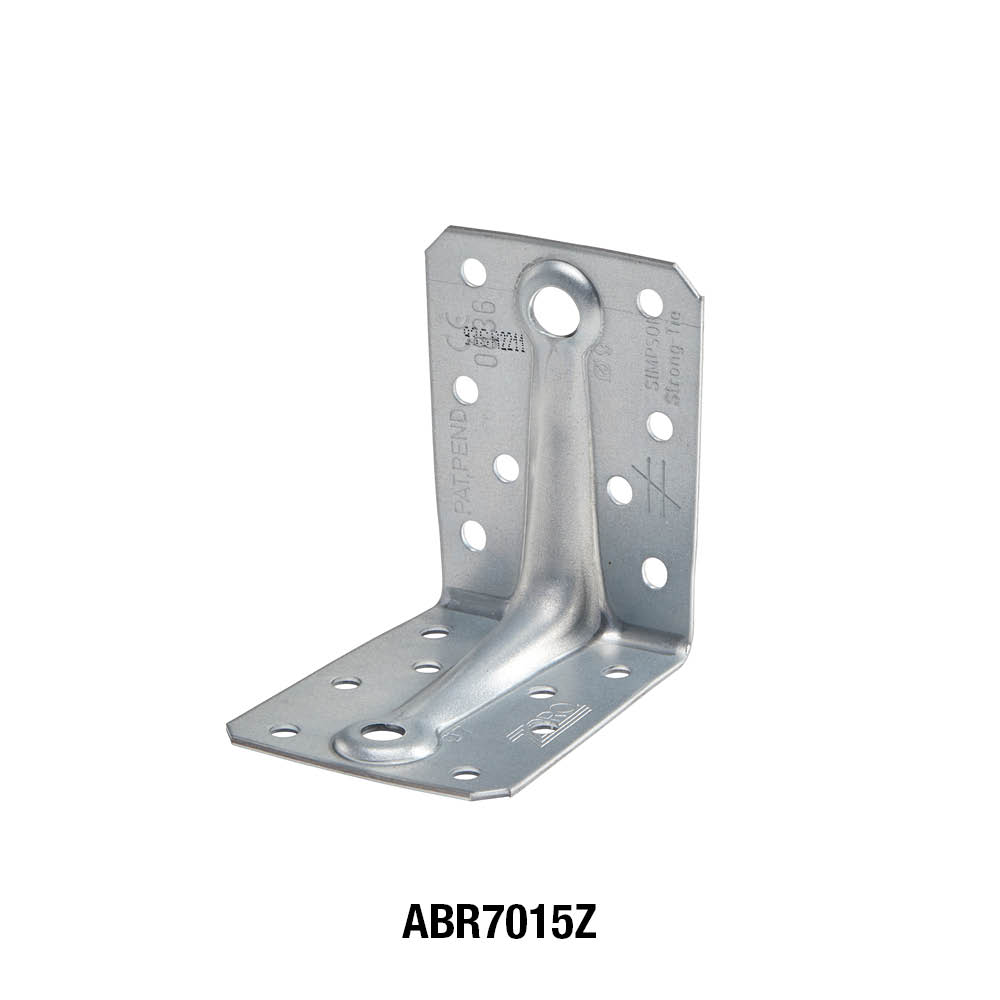

ABR7015Z | 6 | 8 | 5.2 | 6.1 | - | 6.7 | 7.3 | - | 4.2 /kmod^0,3 | 4.8 /kmod^0,3 | - |

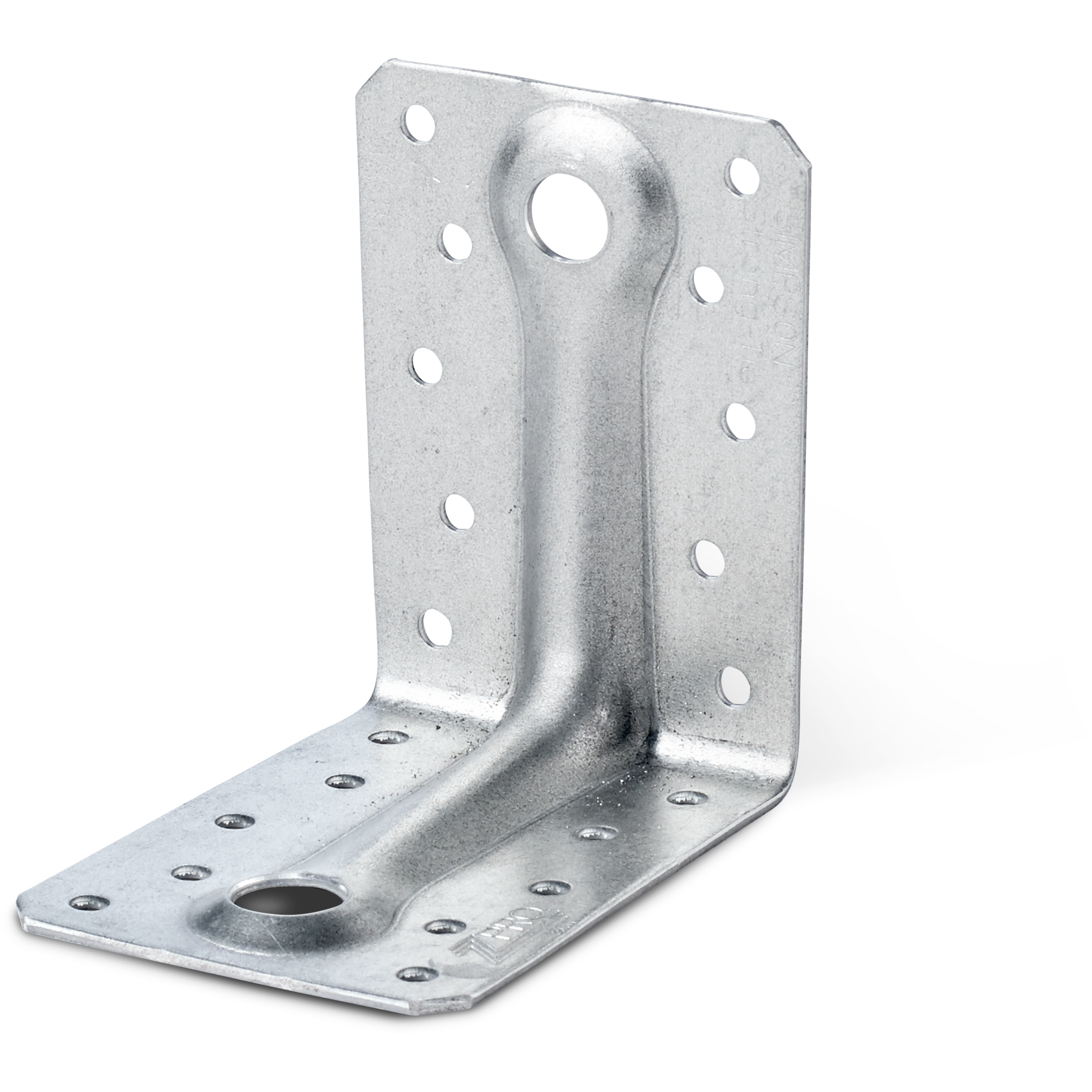

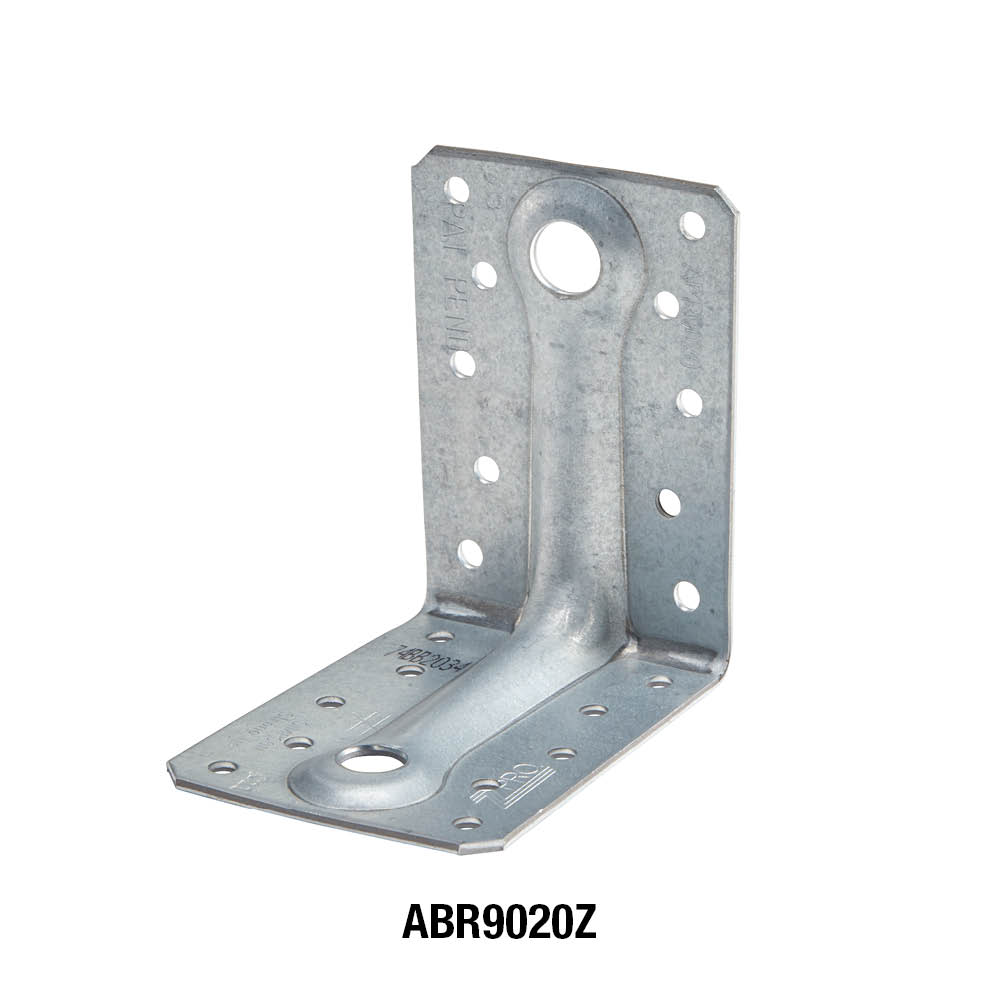

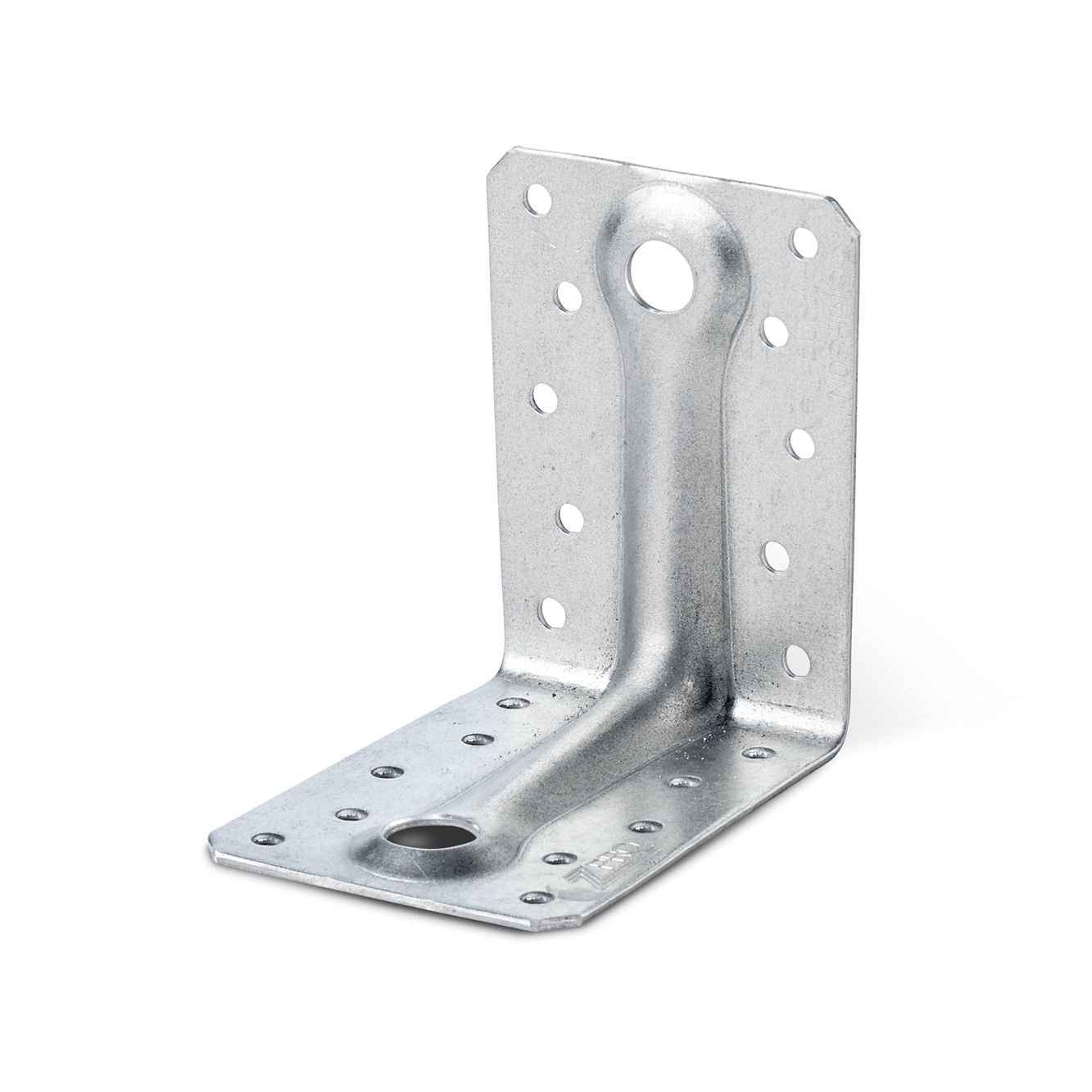

ABR9020Z | 8 | 10 | 9.7 | 10.8 | 14.9 | 9.4 | 10.3 | 13 | 4.6 /kmod^0,7 | 4.9 /kmod^0,7 | 5.8 /kmod^0,6 |

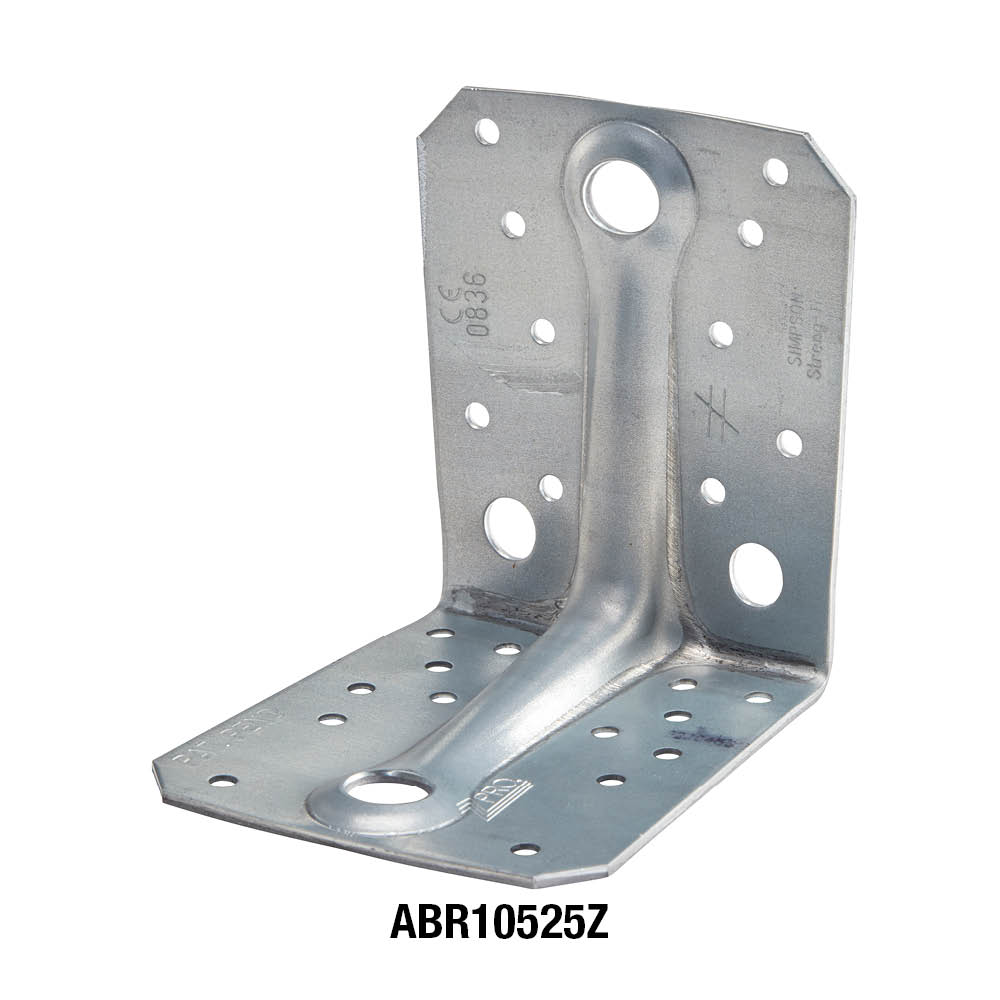

ABR10525Z | 10 | 14 | 12.7 | 17.2 | 29.5 | 10.7 | 12.2 | 19.7 | 10.6/kmod^0,2 | 11.5 /kmod^0,4 | 13.1 /kmod^0,8 |
R4/5 avec b = 75 mm et e = 130 mm
Valeurs Caractéristiques - Bois sur bois - Clouage partiel
Références | Valeurs Caractéristiques - Bois sur bois - Clouage partiel | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres [kN] | ||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
Qté | Qté | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | CSA5.0x35Z | CSA5.0x40Z | CNA4.0x60 | |
ABR9020Z | 4 | 6 | 4.9 | 5.9 | 9.8 | 5.9 | 6.4 | 8.1 | 4.6 /kmod^0,6 | 4.8 /kmod^0,7 | 5.8/kmod^0.6 |
ABR10525Z | 6 | 6 | 4.8 | 5.7 | 9.5 | 9.7 | 10.6 | 14.3 | Refer to ETA-06/0106 | Refer to ETA-06/0106 | Refer to ETA-06/0106 |
R4/5 avec b = 75 mm et e = 130 mm
Installation
Montage
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x40G
- Vis CSA5.0x35Z ou CSA5.0x40Z
Support maçonnerie creuse :
- Ancrage chimique : résine POLY-GP ou AT-HP + tige filetée Ø8 + tamis SH12050 ou Ø10 + SH16130 ou Ø12 + SH20085
Installation
- Approcher l’élément à fixer du support,
- Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
- Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
- Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Technical Notes
Informations techniques

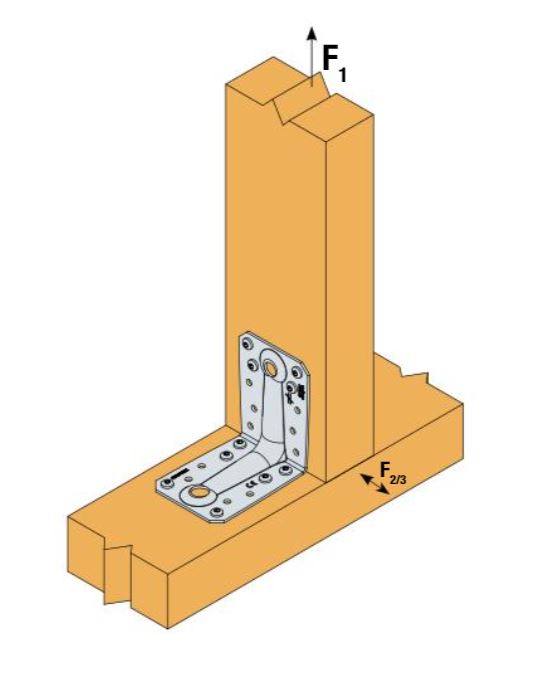

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
- Pour consulter les charges correspondantes, contactez-nous.
Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, consulter notre ETE.
