Connecteurs

PPD

Pied de poteau en U à sceller

Les pieds de poteau en U à sceller PPD ont été conçus pour faciliter le montage. L‘installation dans le béton nécessite des réservations mais permet de régler les niveaux avant de couler le béton.

Fiche technique

Marquage CE

ETA

EPD

Classe service 3

Exterieur

Acier galvanisé à chaud

Présentation

Images

Caractéristiques

Matière

Acier S235JR suivant NF EN 10025,
Finition galvanisation à chaud suivant NF EN ISO 1461,
Épaisseur : 5 mm.

Avantages

Reprise de charge en soulèvement,
Hauteur réglable grâce à la tige à sceller,
Discretion améliorée.

Application

Support

Porteur : béton,
Porté : bois massif, lamellé collé, bois composite.

Domaines d'utilisation

Poteaux de auvent, de pergola,
Poteaux de véranda,
Poteaux de terrasse,
Poteaux de garde corps.

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Autre		Dimensions[mm]						Perçages platine haute
	Qté par boîte	Poids[kg]	A[mm]	B[mm]	C[mm]	F[mm]	G[mm]	t[mm]	Rond
	Qté par boîte	Poids[kg]	A[mm]	B[mm]	C[mm]	F[mm]	G[mm]	t[mm]	Ø5[mm]	Qté
PPD70/70G	10	1.3	70	70	126.5	250	16	5	10	2
PPD80/70G	15	1.3	80	70	121.5	250	16	5	10	2
PPD90/70G	10	1.9	90	70	126.5	250	16	5	10	2
PPD100/70G	10	1.4	100	70	121.5	250	16	5	10	2
PPD120/90G-FR	10	1.9	120	90	121.5	250	20	5	12	4
PPD140/90G-R	10	2	140	90	121.5	250	20	5	12	4

Valeurs caractéristiques

Dimensions

Référence	Capacité du pied de poteau
	Valeurs Caractéristiques - Connexion bois sur support rigide
	Fixations		Valeurs Caractéristiques - Bois C24[kN]
	Sur poteau		R₂,ₖ	R3,k	R₄.ₖ	R₁,ₖ
	Qté	Type				Béton
	Qté	Type				C20/25
PPD70/70G	10	CNA Ø4,0x40	min (18.4 ; 13.5/kmod)	3.6/kmod	min (10.9 ; 5.8/kmod)	min (63.5 ; 40.9/kmod)
PPD80/70G	10	CNA Ø4,0x40	min (18.4 ; 11.4/kmod)	3.7/kmod	min (10.9 ; 5.8/kmod)	min (81.9 ; 40.9/kmod)
PPD90/70G	10	CNA Ø4,0x40	min (18.4 ; 10.4/kmod)	5.5/kmod	min (14.6 ; 10.8/kmod)	min (94.8 ; 54.5/kmod)
PPD100/70G	10	CNA Ø4,0x40	8.7/kmod	3.7/kmod	5.8/kmod	40.9/kmod
PPD120/90G-FR	12	CNA Ø4,0x40	9.4/kmod	7.2/kmod	11.4/kmod	54.5/kmod
PPD140/90G-R	12	CNA Ø4,0x40	7.8/kmod	7.2/kmod	11.4/kmod	min (102.2 ; 54.5/kmod)

Charges combinées:

$\left(\frac{F_{1,d}} {R_{1,d}}\right)+\left(\frac{H_{i,d}} {R_{H,i,d}}\right)\le1$ or

$\left(\frac{F_{2,d}} {R_{2,d}}\right)^2+\left(\frac{H_{i,d}} {R_{H,i,d}}\right)^2\le1$

Valeurs caractéristiques simplifiées

Dimensions

Référence	Capacité du pied de poteau
	Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide
	Fixations		Valeurs caractéristiques simplifiées - Bois C24[kN]
	Sur poteau		R2,k*	R3,k*	R4,k*	R₁,ₖ
	Qté	Type				Béton
	Qté	Type				C20/25
PPD70/70G	10.0	CNA Ø4,0x40	18.4	5.5	8.9	62.9
PPD80/70G	10.0	CNA Ø4,0x40	17.5	5.7	8.9	62.9
PPD90/70G	10.0	CNA Ø4,0x40	16	8.4	14.6	83.8
PPD100/70G	10.0	CNA Ø4,0x40	12.4	5.6	8.9	62.9
PPD120/90G-FR	12.0	CNA Ø4,0x40	14.4	11.0	17.5	83.8
PPD140/90G-R	12.0	CNA Ø4,0x40	12	11.0	17.5	83.6

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, k_mod = 0,65 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

Installation

Montage

Fixations

Sur bois :

Pointes annelées CNA4,0,
Boulons Ø12,
Tirefonds Ø12 mm,
Vis CSA5.0, CSA-Z 5.0, SSH Ø12.

Sur béton :

Scellement chimique avec Résine AT-HP.

La distance entre la platine et le béton doit être de 50 mm maxi.

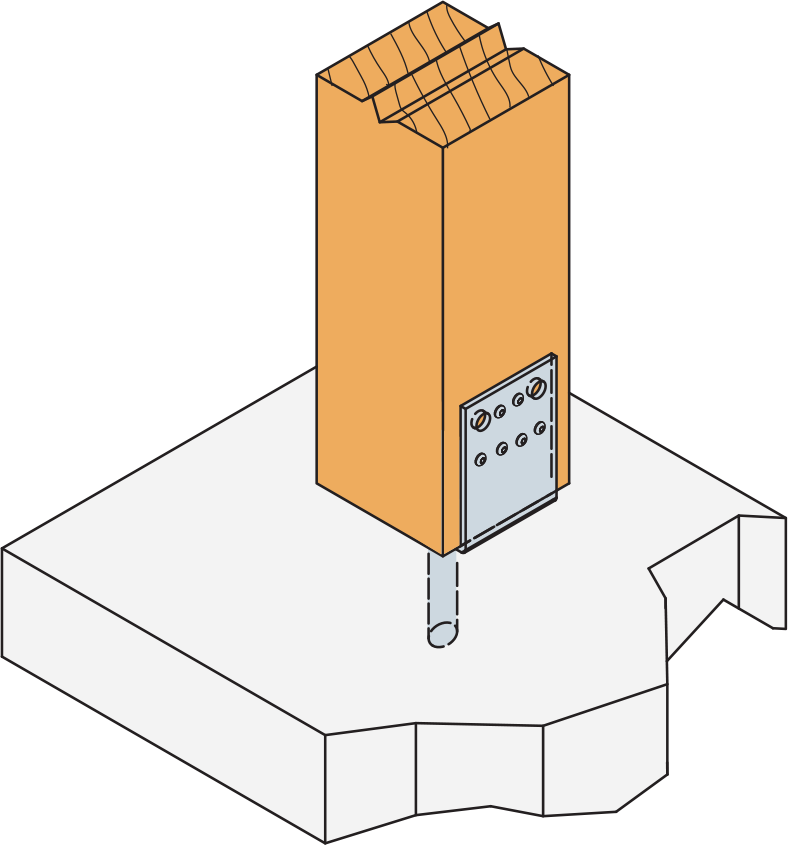

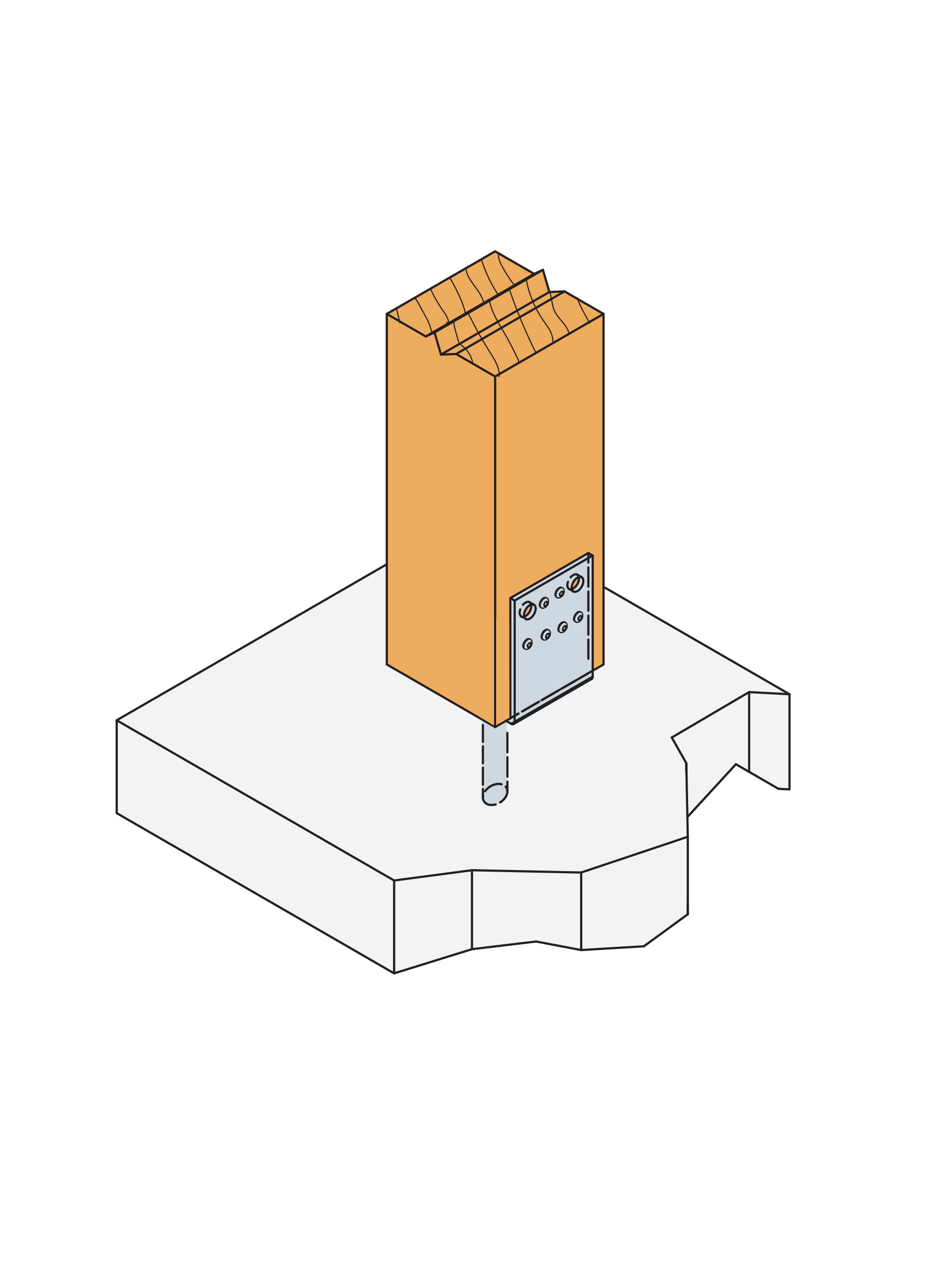

Installation

Partie haute :

Placer le poteau dans le pied de poteau.
Fixer le pied de poteau sur le poteau.

Partie basse :

Fixer le pied de poteau au poteau.
Percer le support verticalement, au diamètre et à la profondeur préconisé.
Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement.
Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
