LAG

Tirefond

Les tirefonds LAG permettent la fixation de platines métalliques sur éléments bois. Ils s'utilisent en général pour la fixation de poteaux sur pieds de poteaux, équerres sur fermettes, ...

Fiche technique
Marquage CE
Classe service 2
Acier électrozingué
Intérieur

Présentation

Images


Caractéristiques

Matière

  • Acier électrozingué.

Avantages

  • Serrage efficace grâce au filetage partiel,
  • Tête hexagonale pour une fixation parfaite.

Application

Support

  • Bois massif; bois composite.

Domaines d'utilisation

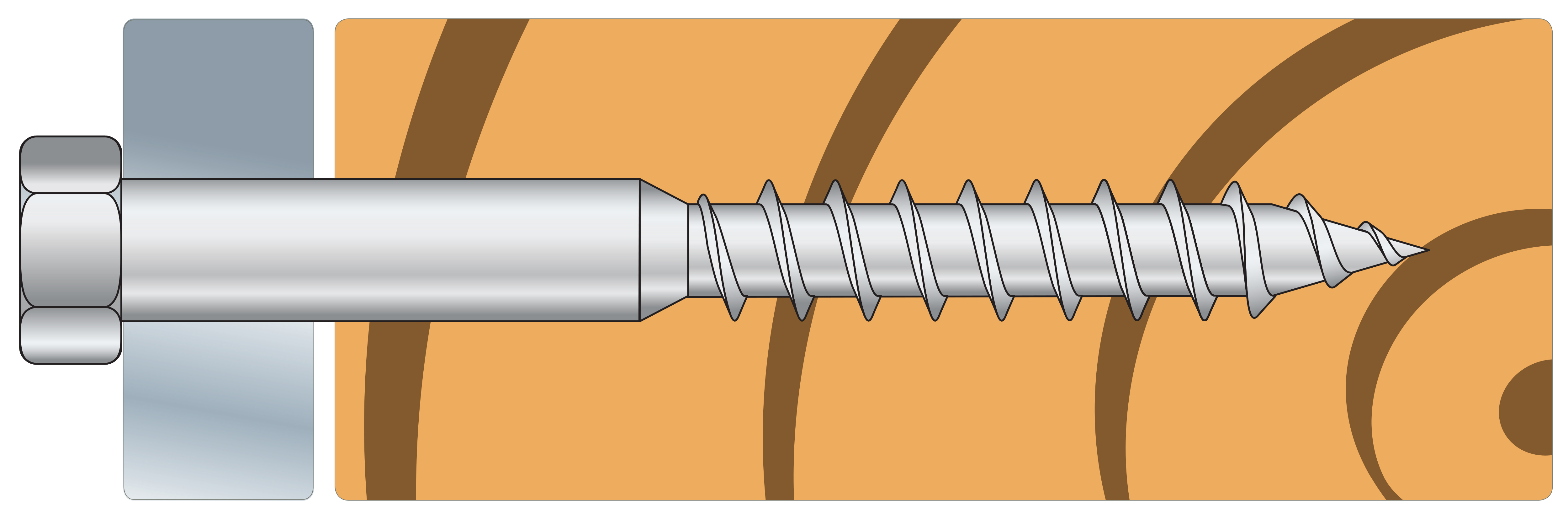

  • Fixation d'éléments en bois (chevrons, solives, poteaux...) sur platines métalliques.

Données techniques

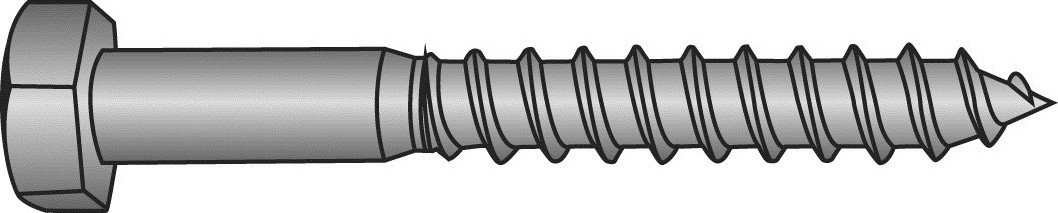

Dimensions


Dimensions

Références Dimensions [mm] Cdt. boite [pce]
d l dh d1 lg Embout
LAG08035835135.521SW13100
LAG08050850135.530SW1350
LAG08050RP850135.530SW1310
LAG10080108017748SW1750
LAG10080RP108017748SW1710
LAG120501250198.530SW1950

Valeurs caractéristiques

Références Propriétés caractéristiques du produit
Moment élastique caractéristique – My,k [My.k] [Nm] Paramètre d’arrachement caractéristique- fax,k,90° [fax.k.90°] [N/mm²] Paramètre d’enfoncement de la tête caractéristique - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
LAG08035164003.612.611.8
LAG08050164003.612.611.8
LAG08050RP164003.612.611.8
LAG10080214955.215.218.9
LAG10080RP214955.215.218.9
LAG12050668365.219.134.2

Certification

Déclaration de performance (DoP)

fr-dop-h17-0025-s2-0.pdf (703.55 KB)
fr-dop-h17-0025-s1-0.pdf (294.27 KB)
