PPRIX

Pied de poteau réglable - Inox A4

Les pieds de poteau PPRIX sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier. Le modèle inox est recommandé dans des atmosphères corrosives.

Marquage CE
ETA
Classe service 3
Acier inoxydable A4
Exterieur
Ambiance corrosive

Présentation

Images

Caractéristiques

Matière

  • Acier inoxydable A4 suivant NF EN 10088,
  • Épaisseur 4 mm.

Avantages

  • Haute résistance à la corrosion,
  • Ne nécessite aucun usinage,
  • Réglable sur chantier.

Application

Support

  • Porteur : bois massif, bois lamellé-collé, béton...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

  • Poteaux de auvent,
  • Pergola,
  • Véranda...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute Perçages platine basse
A B D E F G t Ø12 Ø12
PPRIX 100 100 130 130 100 - 160 20 4 4 4

Valeurs Caractéristiques

Références Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k
Qté Type Qté Type
PPRIX 4 Ø10 4 Ø10* 36 / kmod^0.5

* Référez-vous à la gamme d'ancrages Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Valeurs Caractéristiques simplifiées

Références Fixations Valeurs Caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k**
Qté Type Qté Type
PPRIX 4 Ø10 4 Ø10* 43

* Référez-vous à la gamme d'ancrages Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

Installation

Montage

Fixations

Sur poteau bois :

  • Tirefonds Ø10 inox

Sur béton :

  • Cheville mécanique : goujon BOAX-II M10-92/10 A4
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25 A4

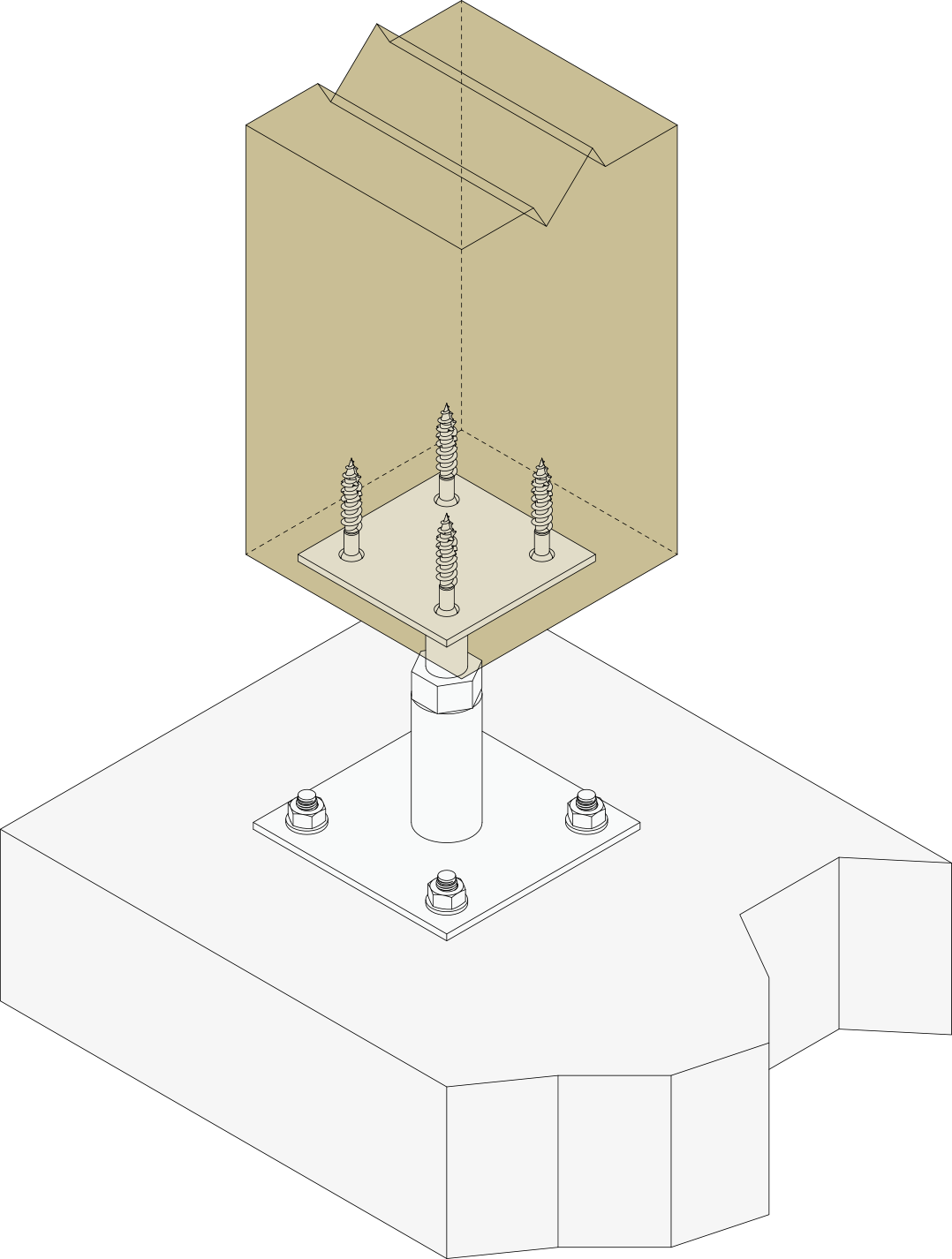

Installation

Partie haute :

  1. Placer le poteau dans le pied de poteau,
  2. Fixer le pied de poteau sur le poteau.

Partie basse :

  1. Fixer le pied de poteau au poteau,
  2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
  3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
  4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.

ATTENTION : Poteau de section maximale 200 x 200 mm.
