Connexions pour assemblage des charpentes bois

ABR

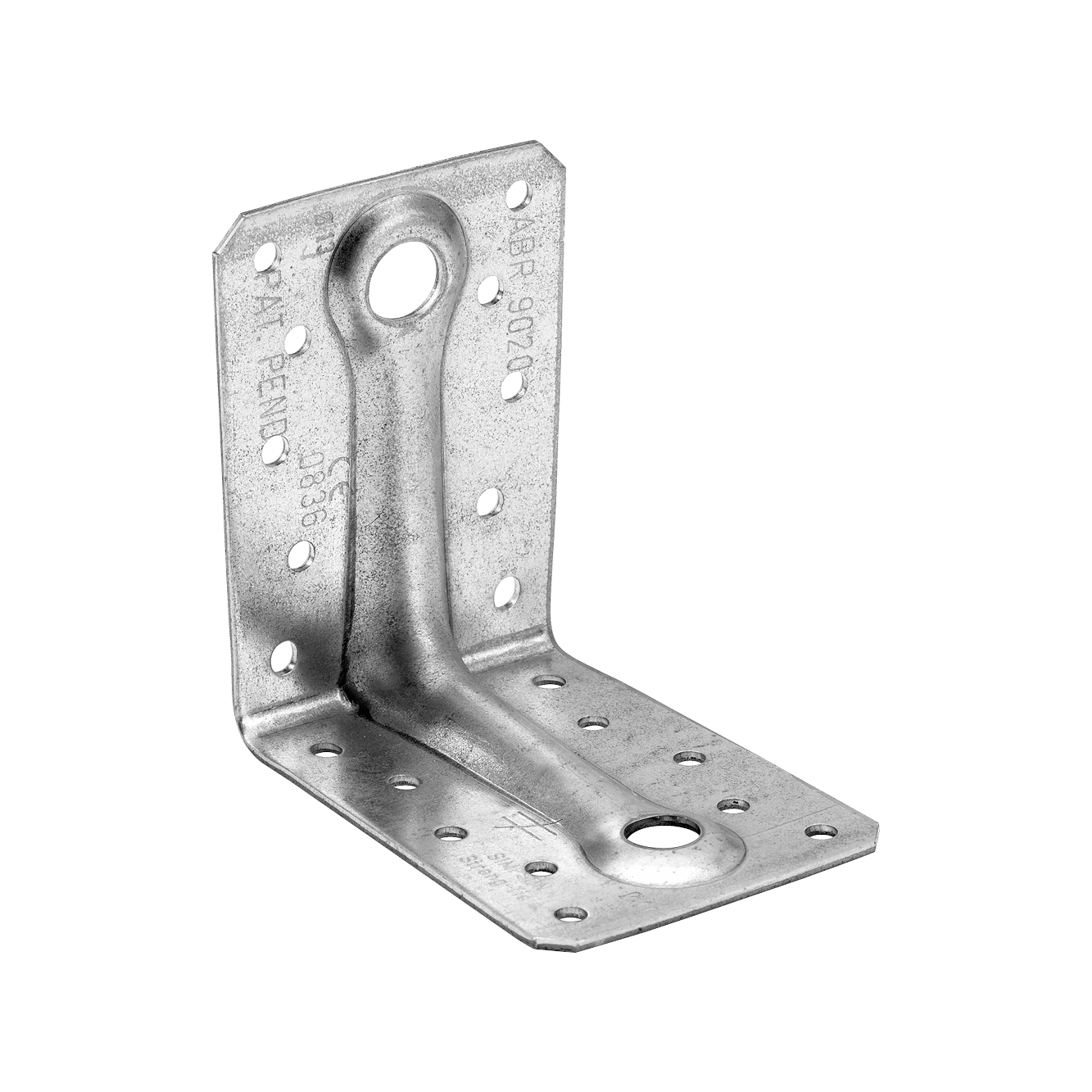

Equerre renforcée (9020 7015)

Les équerres renforcées ABR9020 et ABR7015 sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.

Fiche technique

Marquage CE

ETA

Classe service 2

Intérieur

Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

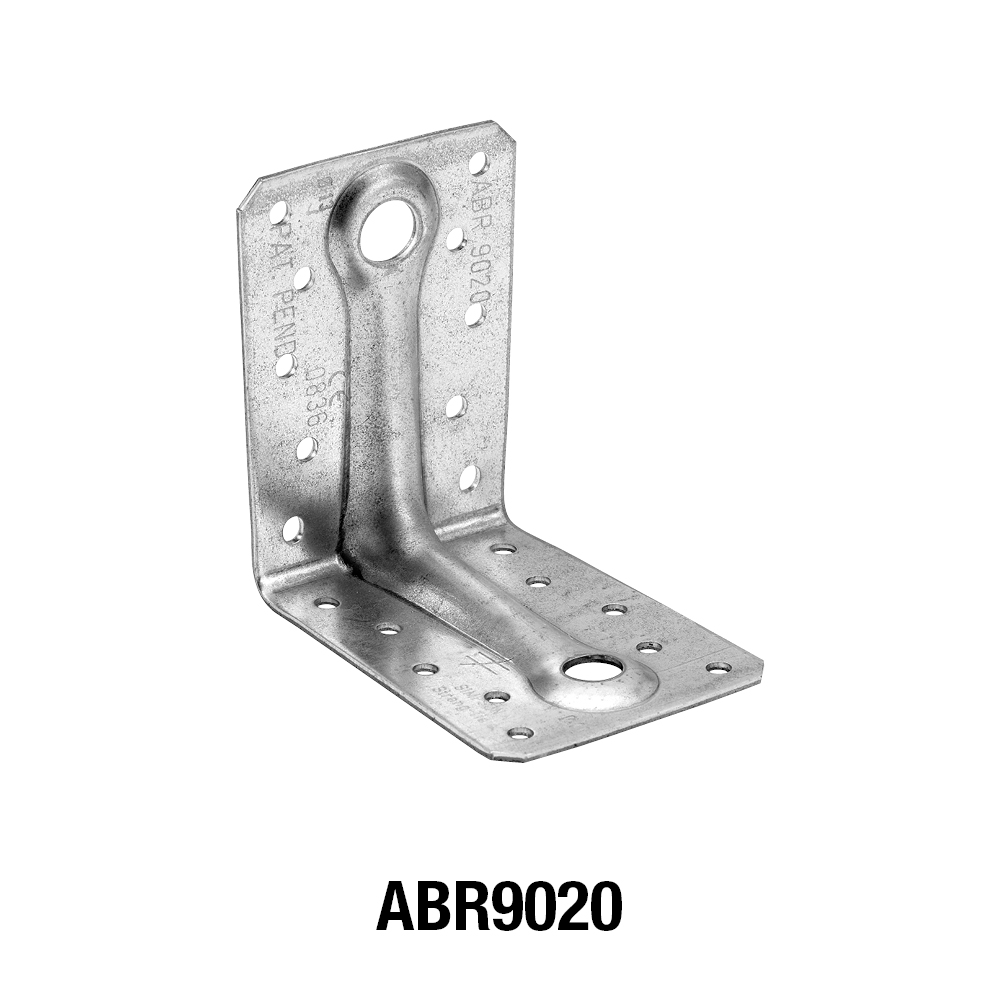

ABR9020 : Acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur 2 mm),

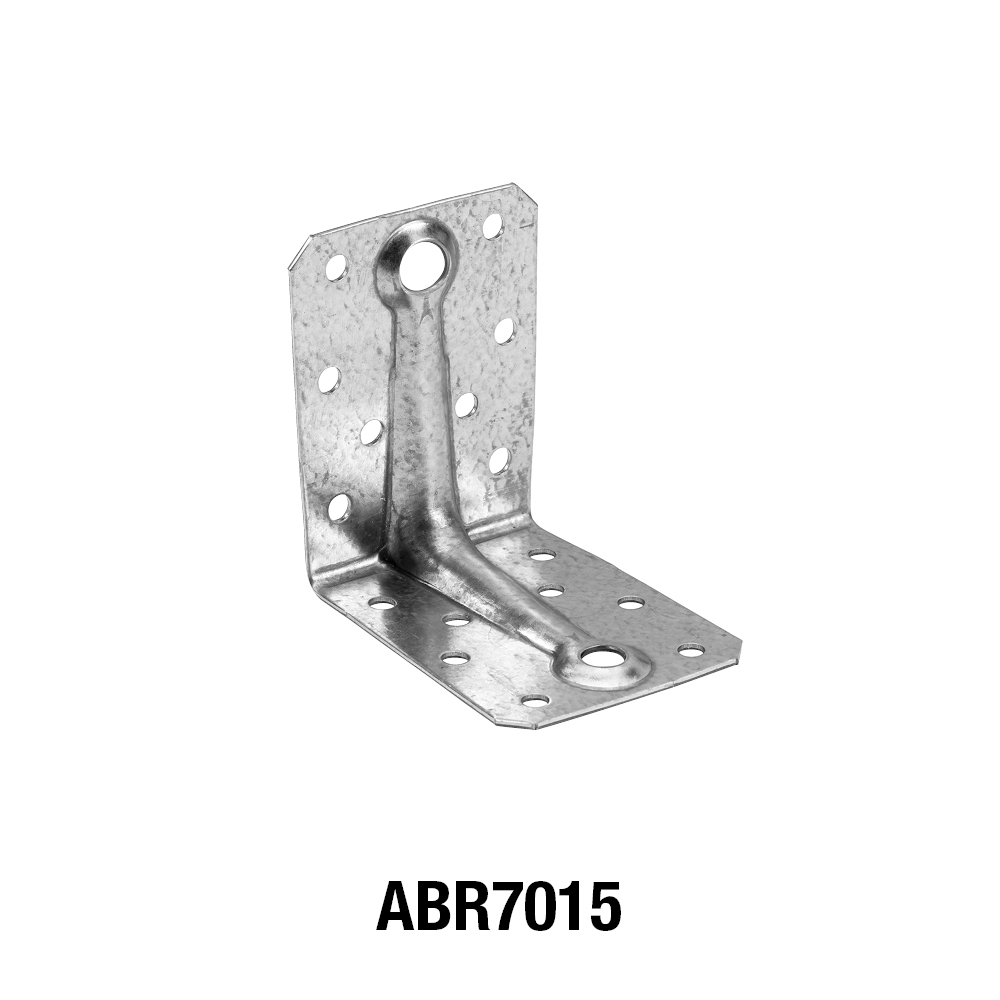

ABR7015 : Acier galvanisé S350GD + Z275 suivant NF EN 10346 (épaisseur 1,5 mm).

Avantages

Grande résistance aux efforts de traction et de cisaillement,
Grande polyvalence d'utilisation...

Application

Support

Porteur : bois massif, bois lamellé-collé, béton, acier, ...
Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...

Domaines d'utilisation

Fixation de fermettes, lisses et montants de bardage,
Fixation de préu, carport ouvert,
Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]				Perçages Aile A			Perçages Aile B			Box Quantity
Références	A	B	C	t	Ø5	Ø7	Ø11	Ø5	Ø9	Ø13	Box Quantity
ABR7015	70	70	55	1.5	8	1	-	8	1	-	50
ABR9020	88	88	65	2	10	-	1	10	-	1	50

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres

Références	Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R_1.k					R_2.k = R_3.k					R_4.k = R_5.k*
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5.0x40	CNA4.0x35	CNA4.0x40
ABR7015	6	8	5.2	6.1	-	-	-	6.6	7.3	-	-	-	4,2 / kmod^0,3	4,8 / kmod^0,3
ABR9020	8	10	9.7	10.8	11.9	14.9	14.6	9.4	10.3	12.2	13	12.3	4,6 / kmod^0,7	4,9 / kmod^0,7

* b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres

Références	Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R_1.k				R_2.k = R_3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
ABR9020	4	6	4.9	5.9	7.8	9.8	5.9	6.5	7.6	8.1

Installation

Montage

Fixations

Sur bois :

Pointes annelées CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 ou Ø4.0x60 mm,
Vis CSA Ø5.0x35, CSA Ø5.0x40 ou CSA Ø5.0x50 mm,
Vis SSH Ø10.0x40-60 mm ou SSH Ø12.0x60 mm,
Tirefonds Ø10 ou Ø12 mm,
Boulons Ø10 ou Ø12 mm.

Sur béton :
Support béton:

Cheville mécanique : goujon FM 753 evo M10x78
Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12.

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

Sur acier :

Boulons

Installation

Approcher l’élément à fixer du support,
Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Technical Notes

Informations techniques

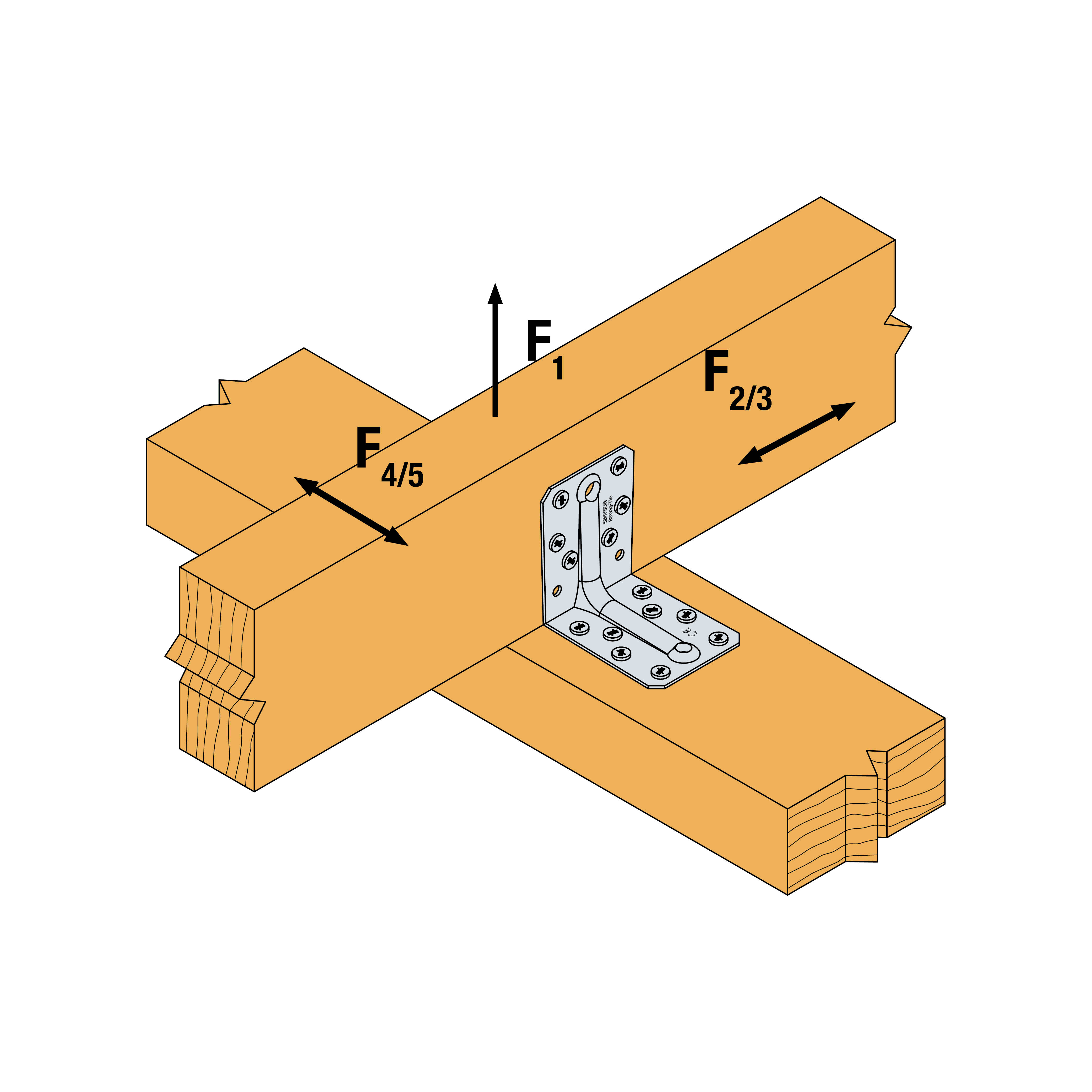

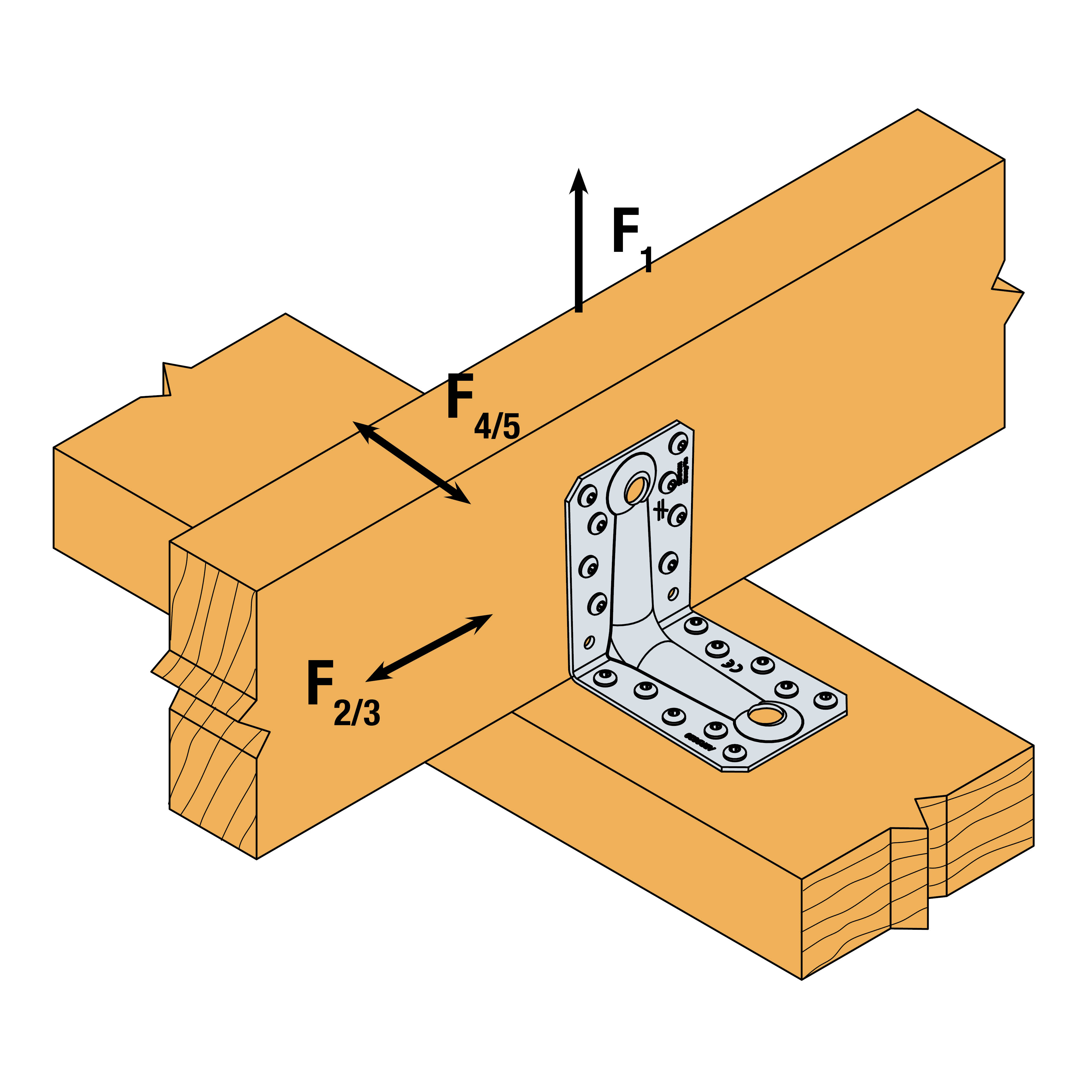

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge,
Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.
