KIT FIX PPRC

Pied de poteau réglable "prêt-à-fixer"

Les pieds de poteau PPRC sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier.

Classe service 2

Présentation

Images

Caractéristiques

Matière

  • Acier S235 JR suivant la norme NF EN 10025,
  • BC : bichromaté suivant la norme NF EN ISO 2081,
  • Épaisseur : 5 mm.

Avantages

  • Fourni avec les accessoires de fixation,
  • Peut être réglé après la pose.
  • Ne nécessite aucun usinage.

Application

Support

  • Porteur : bois massif, lamellé-collé, béton,
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d'utilisation

  • Poteaux de auvent,
  • Pergola,
  • Véranda.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute Perçages platine basse Contenu du kit
A B D E F G t Ø12 [mm] Ø6x12 [mm] Ø12 [mm] Ø6x12 [mm]
KIT FIX PPRC100100130130100-15030548481 PPRC - 4 WA M10-78/5 - 4 LAG 10080
Array

Valeurs Caractéristiques

Références Valeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k
Qté Type Qté Type
KIT FIX PPRC4Ø104Ø10*51,1/kmod^0,5

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

Valeurs Caractéristiques simplifiées

Références Valeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k*
Qté Type Qté Type
KIT FIX PPRC4Ø104Ø10**61

*Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

** Referez vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

Installation

Montage

Fixations

Ce kit comprend :

  • 1 pied de poteau PPRC en acier bichromaté,
  • 4 goujons WA M10-78/5 en acier électrozingué,
  • 4 tirefonds LAG 10-80 en acier zingué blanc.

Installation

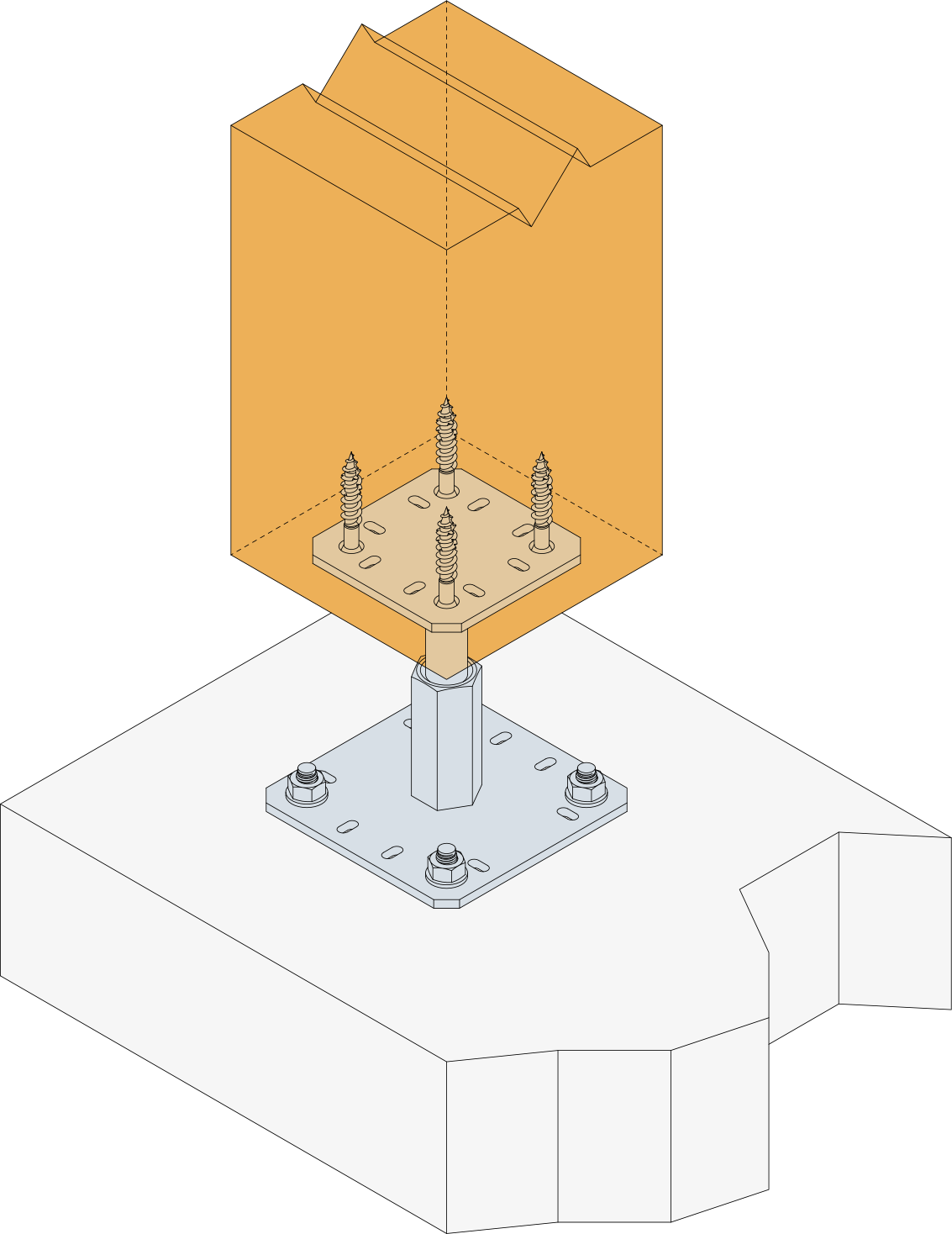

Partie haute :

  1. Placer la platine supérieure du pied de poteau sous le poteau.
  2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).

Partie basse :

  1. Positionner le poteau verticalement dans la structure.
  2. Identifier la position des ancrages au sol sur le support.
  3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
  4. Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.

Librairie CAD
