PLPP180

Platine optionnelle pour pied de poteau

La platine PLPP180 est une platine optionnelle, compatible avec nos pieds de poteaux. Celle-ci est préconisée lorsque le poteau bois est de section supérieure à 220 x 220 mm (selon DTU31.1).

Fiche technique
Marquage CE
Marquage CE
ETA
ETA
EPD
EPD
Acier galvanisé
Acier galvanisé
Exterieur
Exterieur
Classe service 3
Classe service 3

Présentation

Images


Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Galvanisé à chaud suivant NF EN ISO 1461,
  • Épaisseur : 4 mm.

Avantages

  • Permet d'augmenter l'assise des pieds de poteaux pour poteaux larges,
  • Permet de conserver les performances des pieds de poteaux, même dans le cas de poteaux de fortes sections.

Application

Domaines d'utilisation

  • Préconisé pour des sections de poteaux de 220 x 220 mm minimum (selon DTU31.1),
  • Compatible avec les pieds de poteaux suivants : PPA100, PPA150, APB100/150, PPRC.

Support

  • Porteur : pieds de poteaux Simpson,
  • Porté : bois massif, bois composite, bois lamellé-collé.

Données techniques

Dimensions

Dimensions

Dimensions
Dimensions
RéférenceDimensions des connecteurs
Dimensions[mm]PerçagesAutre
A[mm]B[mm]t[mm]RondPoids[kg]
PorteurPorté
PLPP1801801804811

Installation

Montage

Fixations

  • 8 tirefonds LAG Ø10x80 ou SSH Ø10x80.

Installation

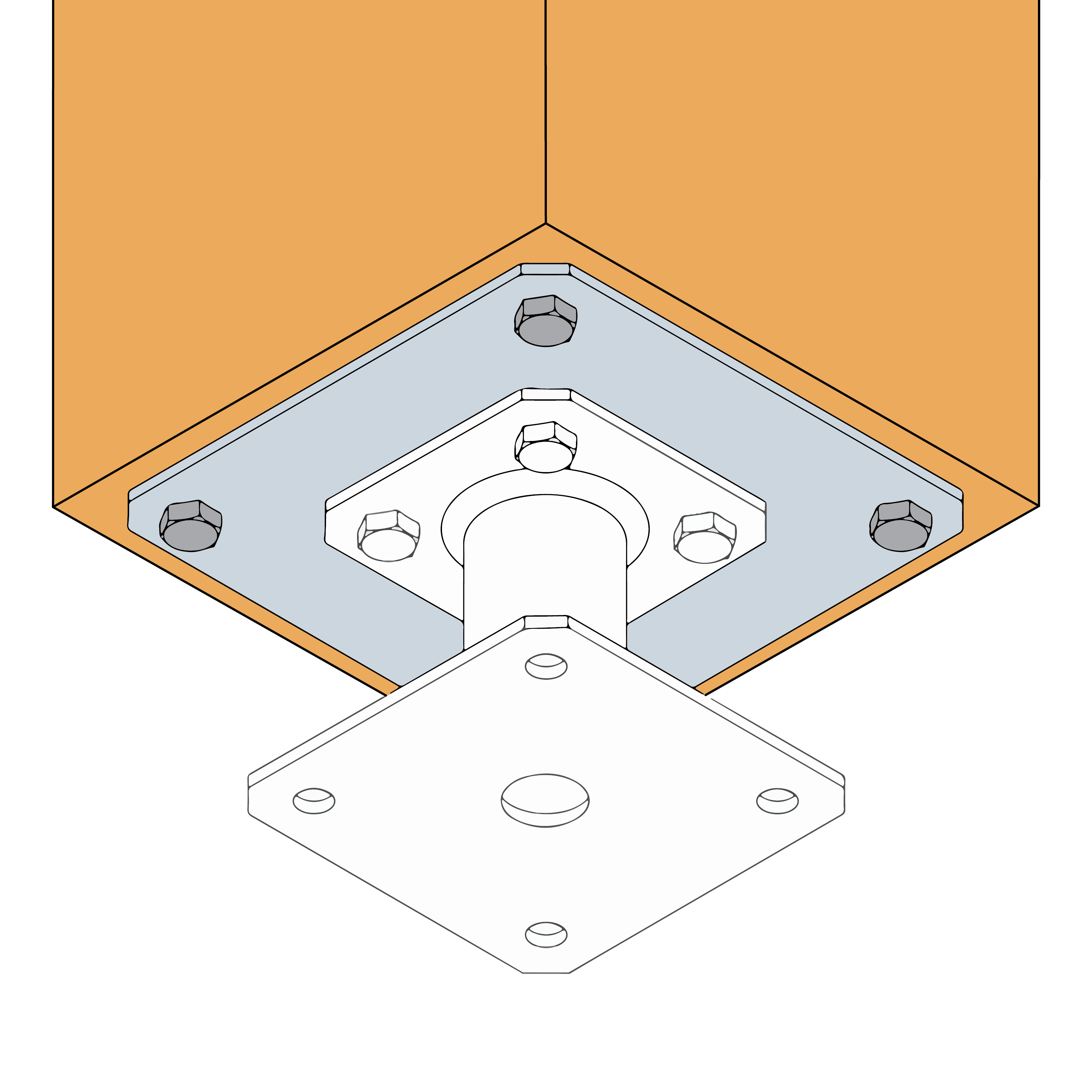

  1. Monter la platine sur le poteau à l'aide de 4 tirefonds LAG Ø10x80 ou SSH Ø10x80 dans les perçages extérieurs.
  2. Fixer le pied de poteau au poteau à l'aide de 4 tirefonds LAG Ø10x80 ou SSH Ø10x80, en passant à travers la platine précédemment fixée.

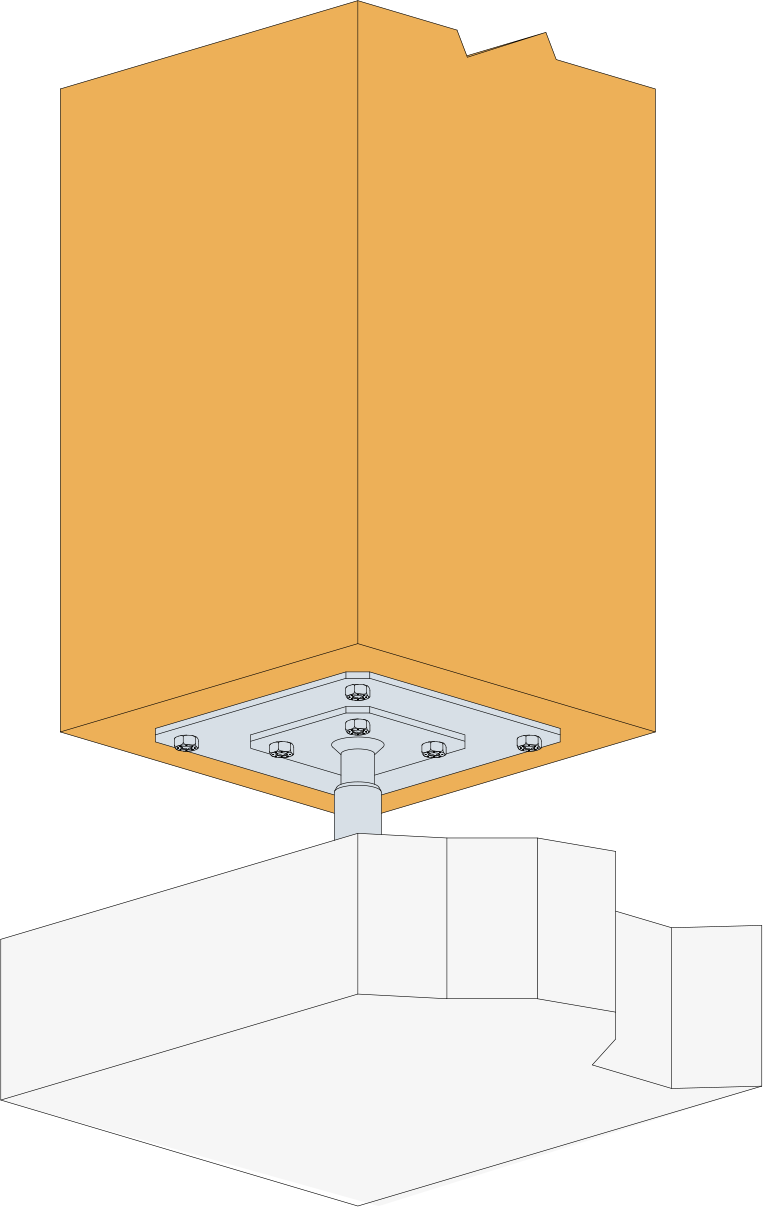

Positionnement de la platine additionnelle PLPP180 en sous face de poteau

Certification

Déclaration de performance (DoP)

fr-dop-e07-0285-07.pdf
Pas d'historique disponible

Agrément technique européen (ATE)

eta-07-0285-2021-12-09.pdf
Pas d'historique disponible

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
