PPRC

Pied de poteau réglable

Les pieds de poteau PPRC sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier.

Marquage CE
ETA
Classe service 2
Acier électrozingué

Présentation

Images

Caractéristiques

Matière

  • Acier S235 JR suivant la norme NF EN 10025,
  • Finition électrozinguée suivant NF EN ISO 2081,
  • Épaisseur 5 mm.

Avantages

  • Peut être réglé après la pose,
  • Ne nécessite aucun usinage du poteau.

Application

Support

  • Porteur : béton, bois massif, bois lamellé-collé, ...
  • Porté : bois massif, bois composite, bois lamellé-collé, ...

Domaines d'utilisation

  • Poteaux de auvent,
  • Pergola,
  • Véranda, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute Perçages platine basse
A B D E F G t Ø12 Oblongs Ø6x12 Ø12 Oblongs Ø6x12
PPRC100100130130100 - 1503054848

Valeurs Caractéristiques - Bois sur béton

Références Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k
Qté Type Qté Type
PPRC4Ø104Ø10*51.1 / kmod^0.5

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

Valeurs Caractéristiques simplifiées - Bois sur béton

Références Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k**
Qté Type Qté Type
PPRC4Ø104Ø10*61

* Référez vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

**Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

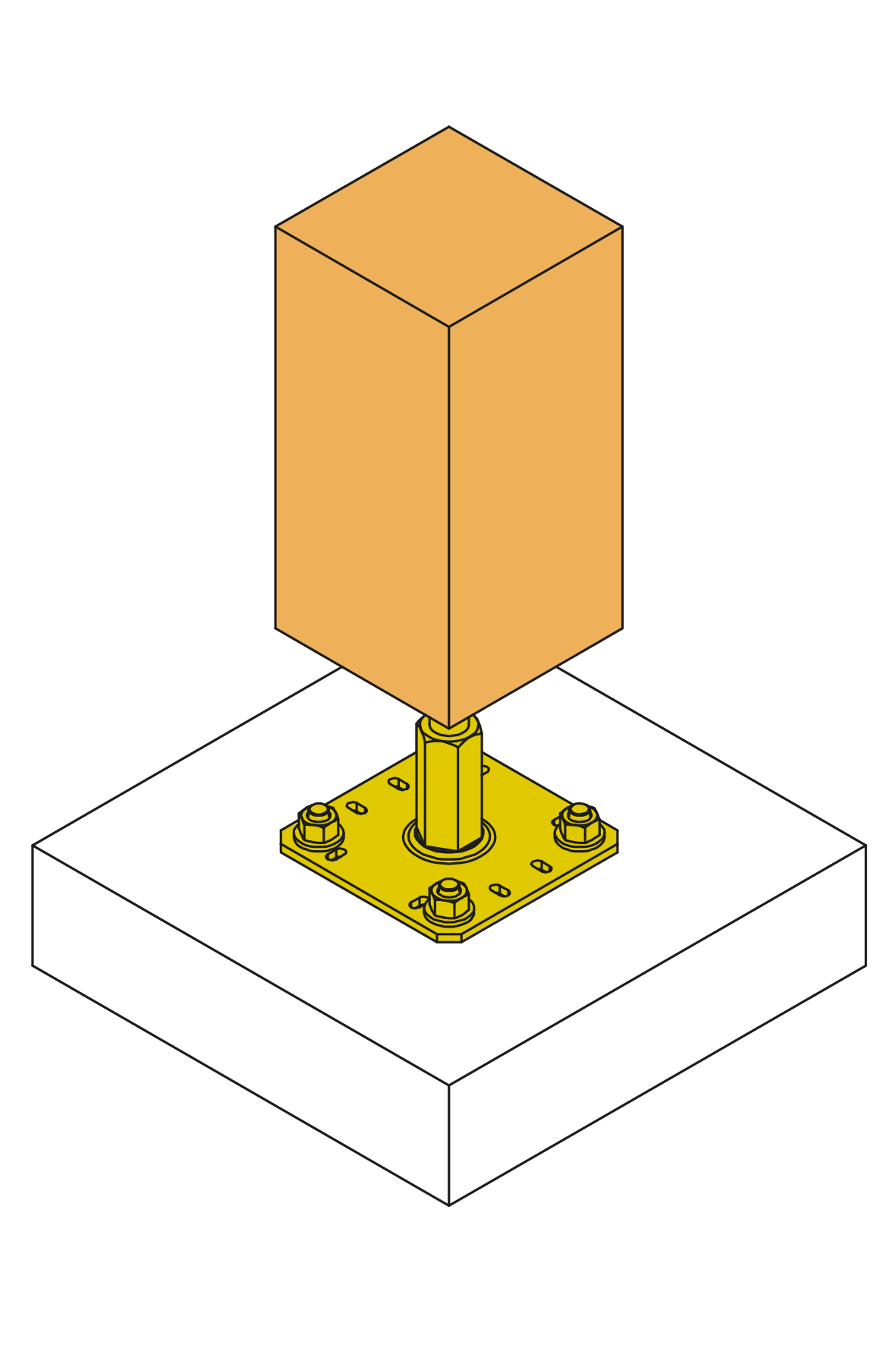

Installation

Montage

Fixations

Sur poteau bois :

  • Tirefonds LAG Ø10x80.
  • Vis SSH Ø10 x 80 mm

Sur béton :

  • Cheville mécanique : goujon WA M10-78/5 ou alternative FM-753 CRACK 3DG M10x90/10 (revêtement adapté pour un usage en extérieur),
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

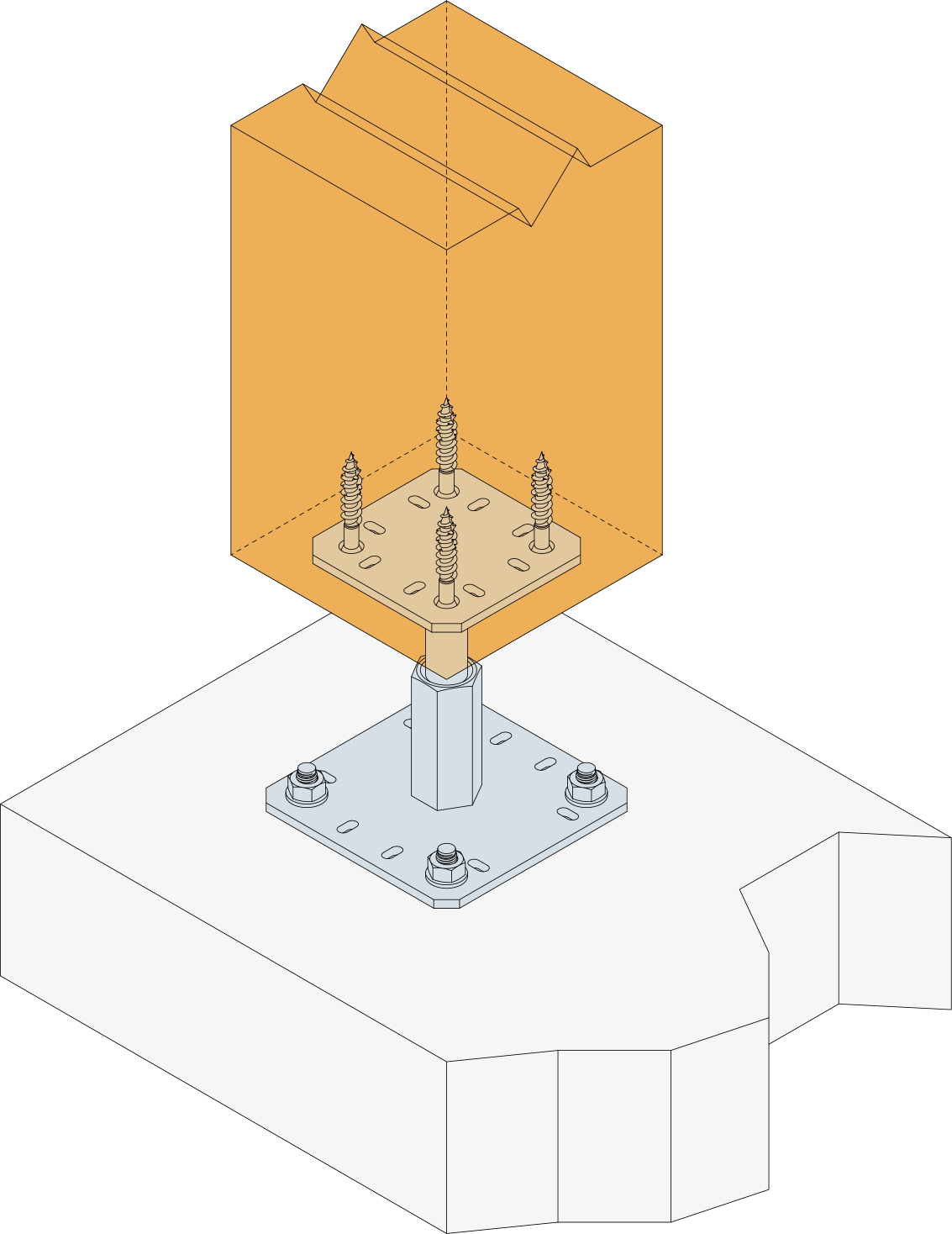

Installation

Partie haute :

  1. Placer la platine supérieure du pied de poteau sous le poteau.
  2. Fixer cette platine au poteau à l’aide de tirefonds LAG ou SSH (pré-perçage nécessaire).

Partie basse :

  1. Positionner le poteau verticalement dans la structure.
  2. Identifier la position des ancrages au sol sur le support.
  3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
  4. Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.
