AG527P

Pied de poteau carré de jardin à boulonner

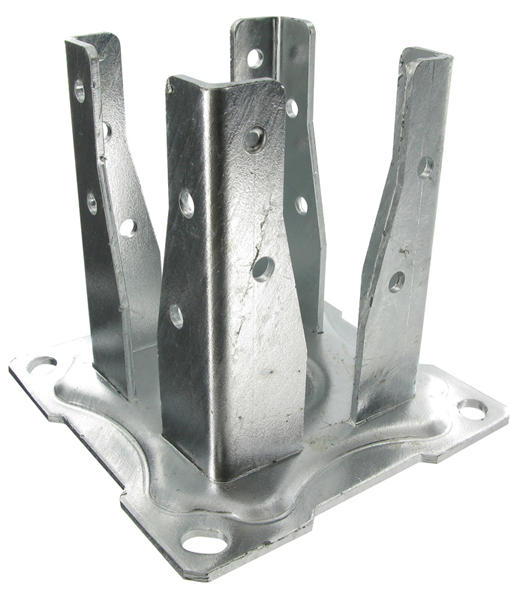

Le pied de poteau carré sur platine AG527P est préconisé dans la réalisation de petits ouvrages tels que les clôtures de jardin. Très facile à démonter, il est particulièrement adapté pour des structures temporaires. Le AG527P est à boulonner.

Classe service 3
Acier galvanisé à chaud
Exterieur

Présentation

Images

Caractéristiques

Matière

  • Acier DD11 suivant NF EN 10111,
  • Finition galvanisation à chaud suivant NF EN ISO 1461.

Avantages

  • Angles de la platine découpés pour plus de sécurité,
  • Pour des assemblages plus esthétiques, le pied de poteau AG527P existe en finition noire (réf. AG527PB).

Application

Support

  • Porteur : béton, acier, bois massif, bois lamellé-collé, bois composite, ...
  • Porté : bois massif, bois lamellé-collé, bois composite, ...

Domaines d'utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages
A B C D E t1 t2 Partie haute Platine
Ø8 Ø12
AG527P 91 130 91 150 150 3 4 16 4

Installation

Montage

Fixations

Poteau :

  • Boulons,
  • Vis Ø6 mm.

Platine :

  • Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

Mise en garde

La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent également être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force, ...).

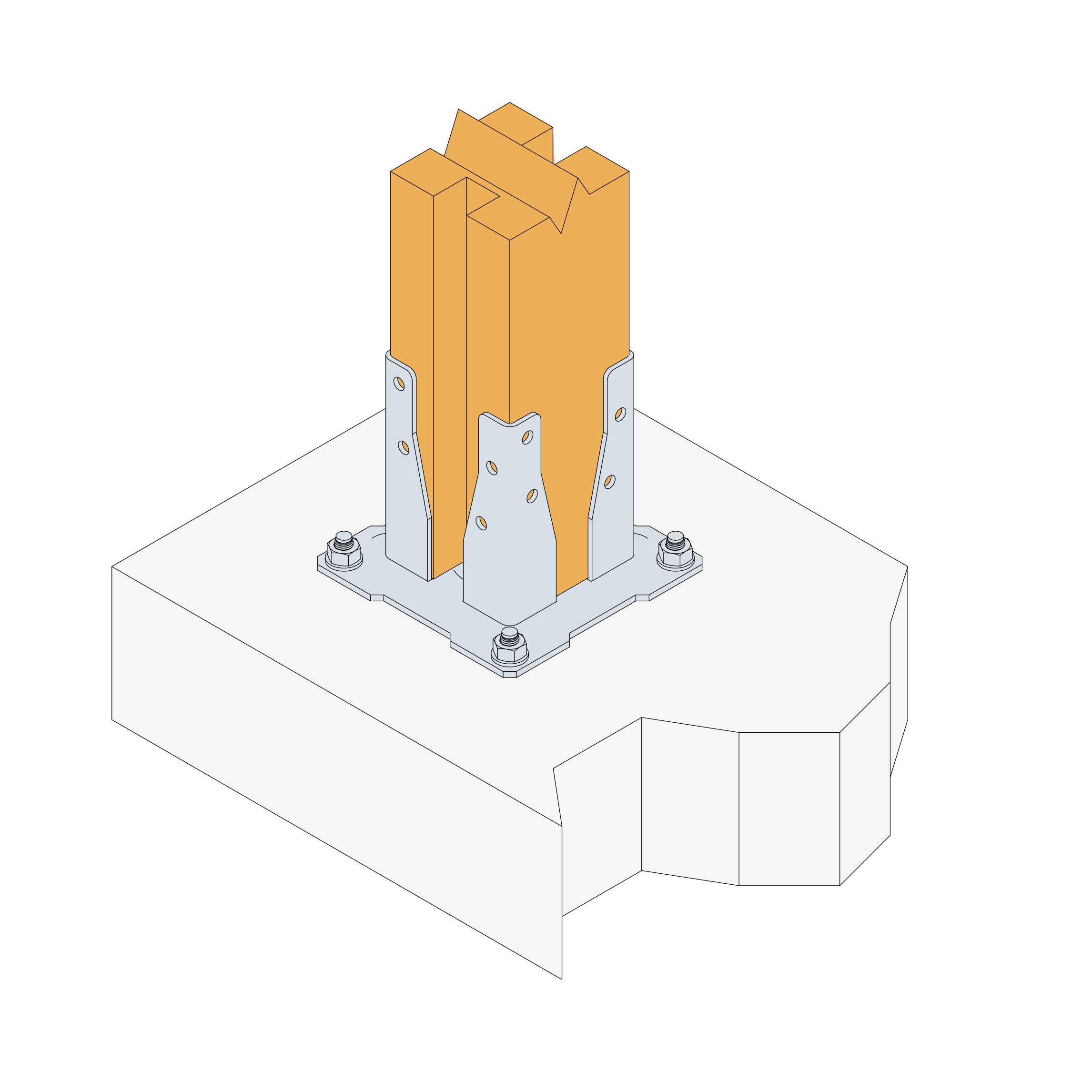

Installation

Partie basse :

  1. Positionner le pied de poteau dans la structure.
  2. Identifier la position des ancrages au sol sur le support.
  3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
  4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

Partie haute :

  1. Placer le poteau dans le pied de poteau.
  2. Fixer le poteau dans le pied de poteau.
