PPSP

Pied de poteau simple platine à sceller

Les pieds de poteau  simple platine à sceller PPSP sont utilisés pour ancrer et protéger un poteau de l'humidité et du pourrissement.

Marquage CE
ETA
Classe service 3
Exterieur
Acier galvanisé

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur : 4 mm.

Avantages

  • Plusieurs dimensions de platines disponibles pour s’adapter aux sections des poteaux bois,
  • Hauteur réglable grâce à la tige à sceller.

Application

Support

  • Porteur :  béton,
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d'utilisation

  • Poteau de auvent,
  • Poteau de pergola,
  • Poteau de véranda.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute
A B F G t Ø11 Ø12
PPSP70 70 70 200 16 4 4 -
PPSP90 90 90 200 16 4 4 -
PPSP100 100 100 200 20 4 - 4
PPSP130 130 130 200 20 4 - 4

Valeurs caractéristiques simplifiées - Bois sur béton

Références Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau R1,k**
Qté Type
PPSP70 4 Ø10 32.8
PPSP90 4 Ø10 34.9
PPSP100 4 Ø10 44.2
PPSP130 4 Ø10 44.2

*Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

Installation

Montage

Fixation

Sur poteau :

  • Tirefonds de Ø 10 mm.
  • Vis SSH Ø10 x 80 mm

Sur béton :

  • Scellement du rond à béton avec résine AT-HP.

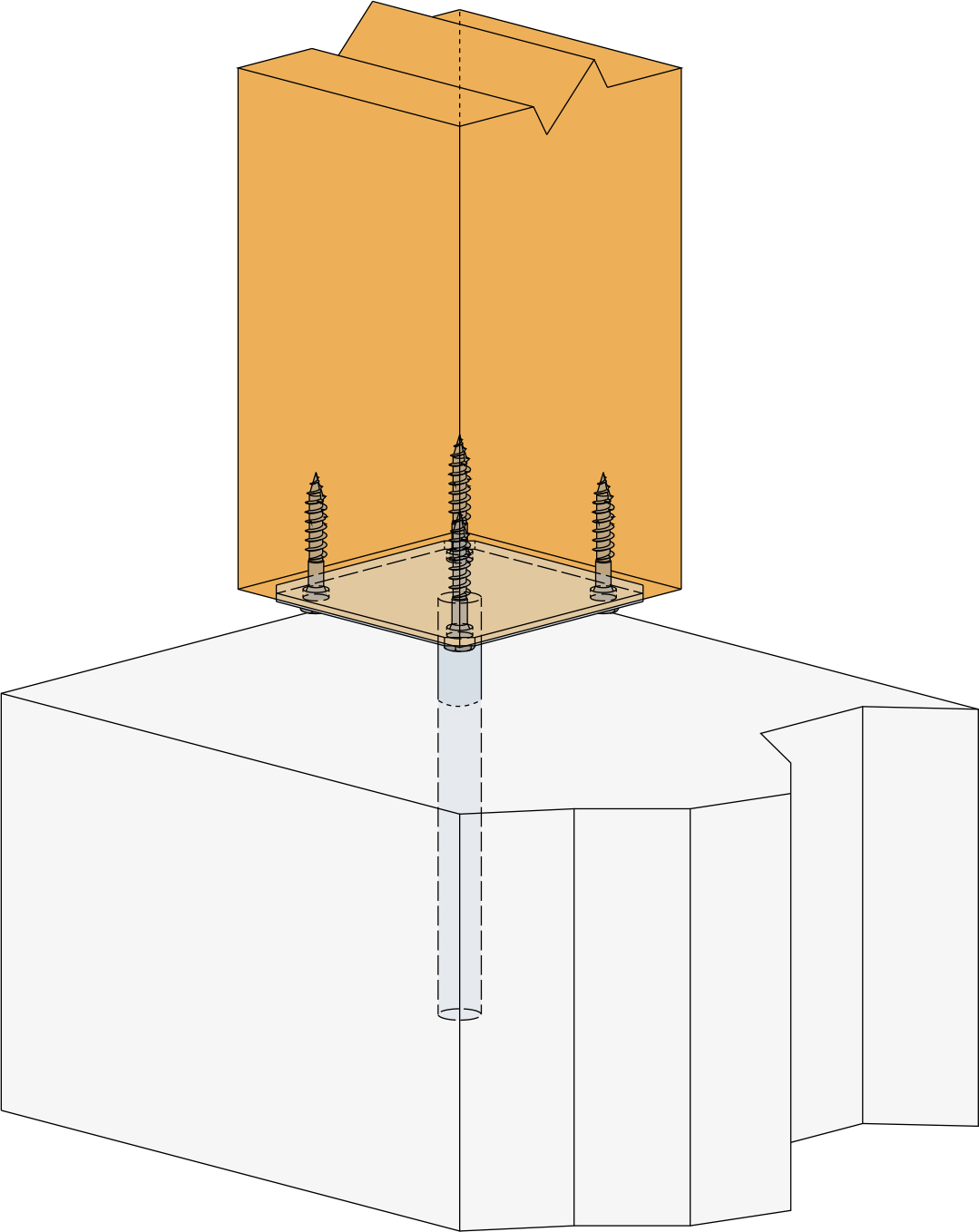

Installation

Partie haute :

  1. Placer la platine supérieure du pied de poteau sous le poteau.
  2. Fixer cette platine au poteau à l’aide de tirefonds LAG (Pré-perçage nécessaire).

Partie basse :

  1. Fixer le pied de poteau au poteau.
  2. Percer le support verticalement, au diamètre et à la profondeur préconisé.
  3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement.
  4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
