ACRL

Equerre renforcée

L'équerre renforcée ACRL10520 répond à des applications structurelles dans la charpente et la maison à ossature bois. La présence des trous oblongs sur chaque aile permet un réglage latéral.

Marquage CE
Marquage CE
ETA
ETA
Classe service 2
Classe service 2
EPD
EPD
Intérieur
Intérieur
Acier galvanisé Z275
Acier galvanisé Z275
ACRL_SSTBP_homepage_LV_en

Présentation

Images

Équerre renforcée ACRL10520

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 2 mm

Avantages

  • Résistante aux efforts de traction et cisaillement,
  • Utilisable dans de multiples configurations,
  • Réglage latéral possible...

Application

Support

  • Porteur : bois massif, lamellé collé, béton, acier, ...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d'utilisation

  • Fixation de fermettes,
  • Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

Dimensions

Dimensions

RéférenceDimensions des connecteurs
Dimensions[mm]Perçages Aile A[mm]Perçages Aile B[mm]Autre
A[mm]B[mm]C[mm]Ep.[mm]RondOblongRond Oblong Poids[kg]
Ø5[mm]Ø11[mm]Ø11x31Ø5[mm]Ø11x31
ACRL1052010510590210211410.27

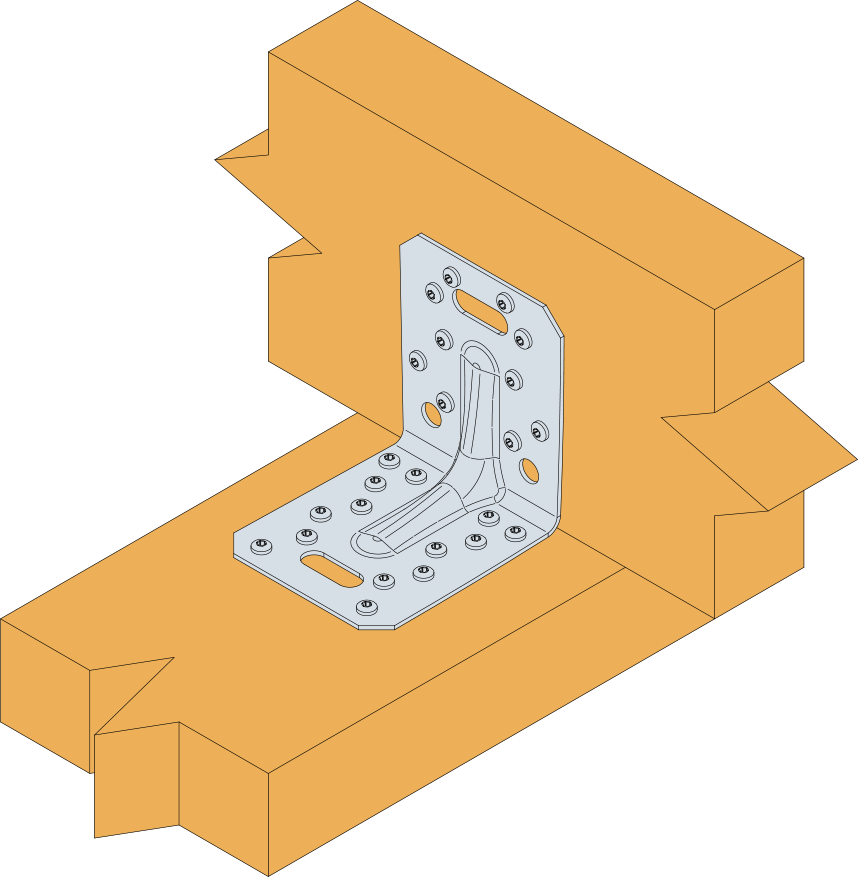

Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres

Dimensions

RéférenceCapacité de l’équerre
Valeurs caractéristiques - Connexion bois sur bois - Clouage total
FixationsValeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres[kN]
Aile AAile BR₁,ₖR₂,ₖ=R₃,ₖ
QtéQtéCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
ACRL1052014.010.013.414.312.818.4

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

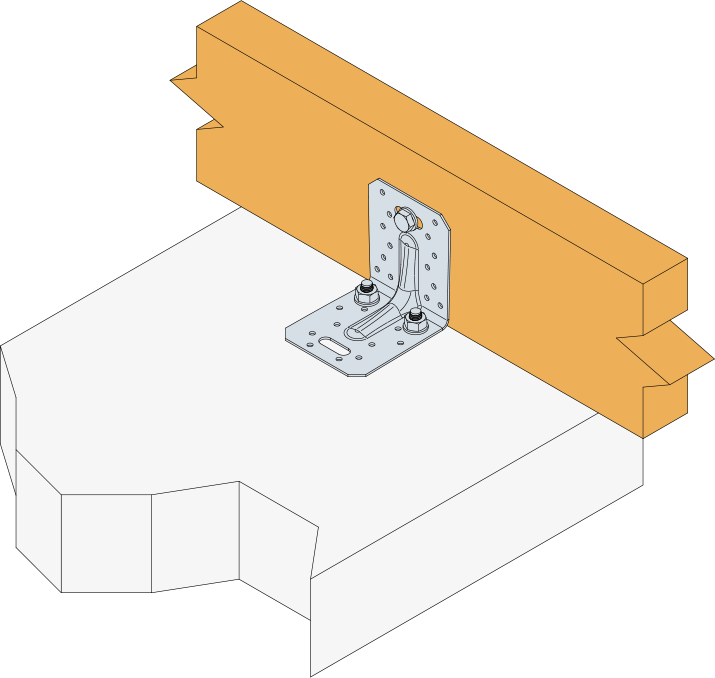

Valeurs Caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

Dimensions

RéférenceCapacité de l’équerre
Valeurs Caractéristiques - Connexion bois sur support rigide
FixationsValeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres[kN]
Aile AAile BR₁,ₖR₂,ₖ=R₃,ₖ
QtéTypeQtéTypeCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
ACRL105202Ø1010CNA*24.128.510.814.2

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l'aile A. Les valeurs varient en fonction du type de fixation utilisé. Le niveau de resistance design du boulon R#,d est determiné par (coefficient boulon x charge design du connector F#,d) pour la direction d'effort et fixations correspondantes. Referez vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA 4.0 x 35 ou 4.0 x 50 mm,
  • Vis CSA 5.0 x 35 mm ou CSA 5.0 x 40 mm,
  • Boulons,
  • Tirefonds...

Sur support rigide :
Béton :

  • Goujon d'ancrage : FM 753 evo M10x78
  • Ancrage chimiuque : résine AT-HP + LMAS M10-120/25

Maçonnerie creuse :

  • Ancrage chimique : résine AT-HP or POLY-GP + tige filetée LMAS M10-120/25  + tamis SH16x130

Sur acier :

  • Boulons diamètre Ø10 mm

Installation

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Notes techniques

Informations techniques

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge,
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.
