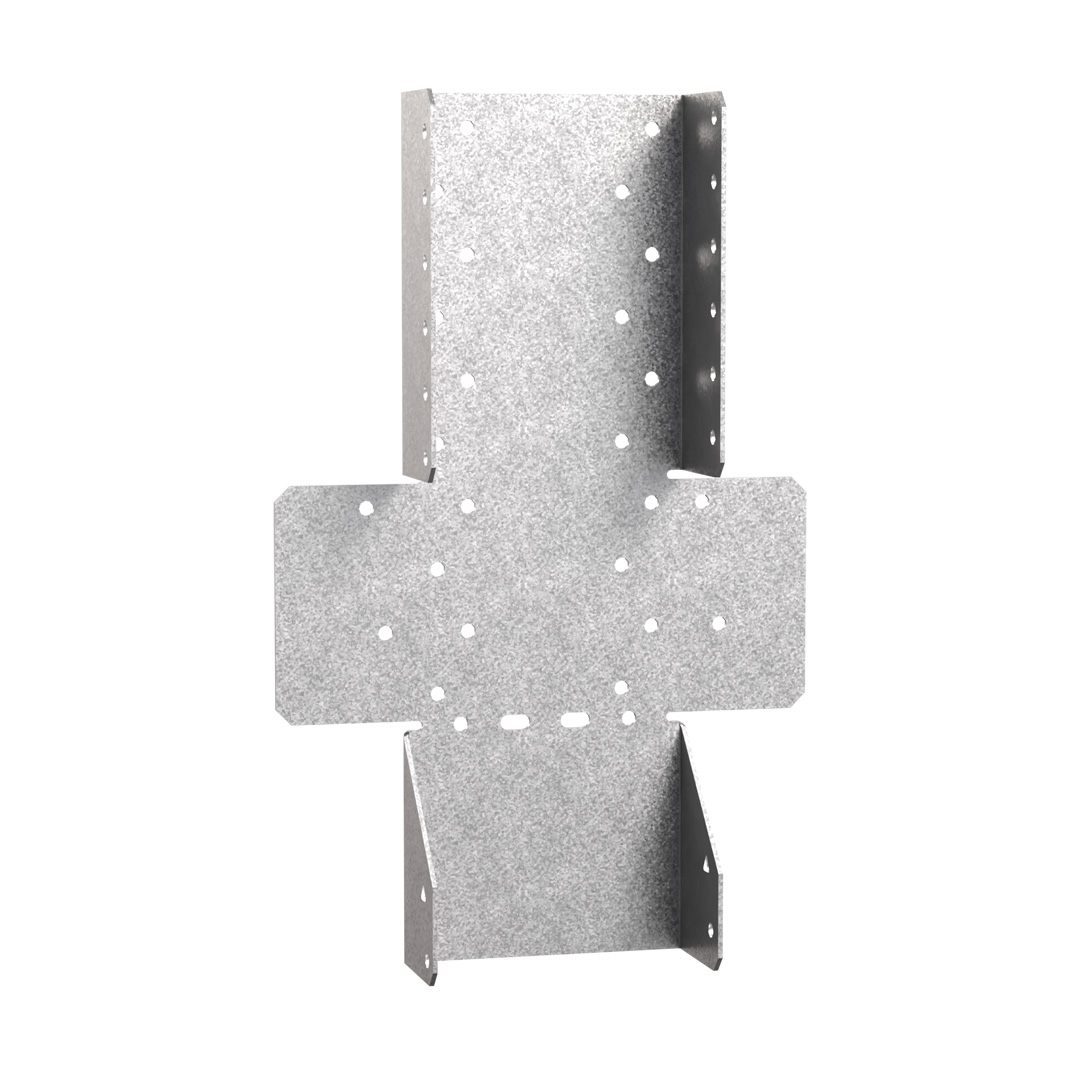

SPR
Sabot à pente réglable
Le sabot à pente réglable SPR permet la fixation de chevrons sur support bois. Le réglage de la pente est fait sur le chantier pour des pentes de toiture jusqu‘à 45° vers le bas ou le haut. Ce réglage est à effectuer une seule fois dans le sens de la pente souhaitée.
Les SPR-B sont utilsables pour une fixation sur support béton. Produit sur commande uniquement.
Marquage CE
ETA
Classe service 2
Acier électrozingué 20µm
Présentation
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur 1,5 mm
Avantages
- Réglage de la pente sur chantier
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé, béton, acier (modèle SPR-B sur commande uniquement)
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d'utilisation
- Solives,
- Pannes,
- Poutres lisses...
Données techniques
Dimensions
Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | Box Quantity | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Largeur | A | B | C | D | F | t | Ø5 | Ø5 | |||
Min. | Max. | ||||||||||
SPR38/120 | 36 | 38 | 38 | 120 | 75 | 43 | 78 | 1.5 | 9 | 6 | 20 |
SPR50/140 | 48 | 50 | 50 | 140 | 75 | 43 | 78 | 1.5 | 18 | 8 | 20 |
SPR64/160 | 62 | 64 | 64 | 160 | 75 | 43 | 78 | 1.5 | 20 | 10 | 16 |
SPR76/180 | 74 | 76 | 76 | 180 | 75 | 43 | 78 | 1.5 | 22 | 12 | 16 |
SPR100/300 | 98 | 100 | 100 | 300 | 75 | 43 | 78 | 1.5 | 34 | 24 | 16 |
Les dimensions A, B et C sont les dimensions intérieures du sabot.
Le talon inférieur du sabot ne doit être plié qu'une seule fois suivant l'angle α souhaité.
Valeurs caractéristiques - Solive sur poutre
Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Porteur | Porté | R1.k | R2.k | |||||||
Qté | Qté | CNA4,0x35 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x35 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | |
SPR38/120 | 9 | 6 | 5 | 5.4 | 6.3 | 7 | 2.9 | 3.3 | 4.2 | 4.9 |
SPR50/140 | 18 | 8 | 6.6 | 7.1 | 8.4 | 9.2 | 4 | 4.5 | 5.8 | 6.6 |
SPR64/160 | 20 | 10 | 9.4 | 10.3 | 12.2 | 13.6 | 6.3 | 7.2 | 9.1 | 10.5 |
SPR76/180 | 22 | 12 | 12.6 | 13.8 | 16.4 | 18.2 | 9 | 10.2 | 12.8 | 14.6 |
SPR100/300 | 34 | 24 | 32.2 | 35.3 | 42.4 | 47.8 | 27 | 30.1 | 37.2 | 42.6 |
-
Installation
Montage

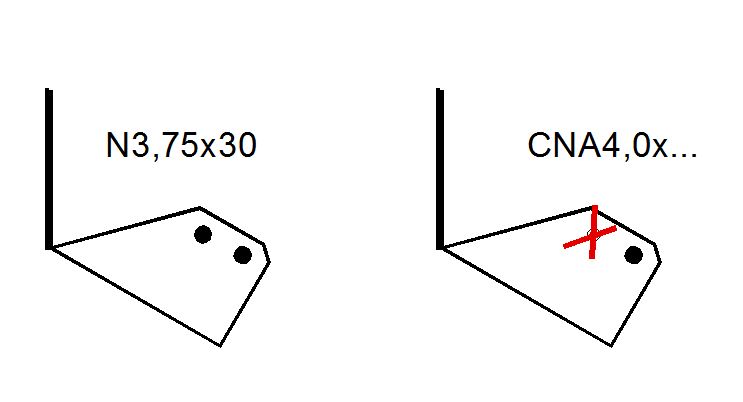

Fixations
Sur porté :
- Pointes annelées CNA Ø4.0 x 35 mm, CNA Ø4.0 x 40 mm, CNA Ø4.0 x 50 mm ou CNA Ø4.0 x 60 mm
Sur porteur :
Support bois :
- Pointes annelées CNA Ø4.0 x 35 mm, CNA Ø4.0 x 40 mm, CNA Ø4.0 x 50 mm ou CNA Ø4.0 x 60 mm
- Tirefonds, boulons ou vis SSH Ø10 mm (pour la version SPR-B)
Support béton (pour la version SPR-B) :
- Ancrage mécanique : WA M10-78/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-130
Support métal (pour la version SPR-B) :
- Boulons Ø10 mm

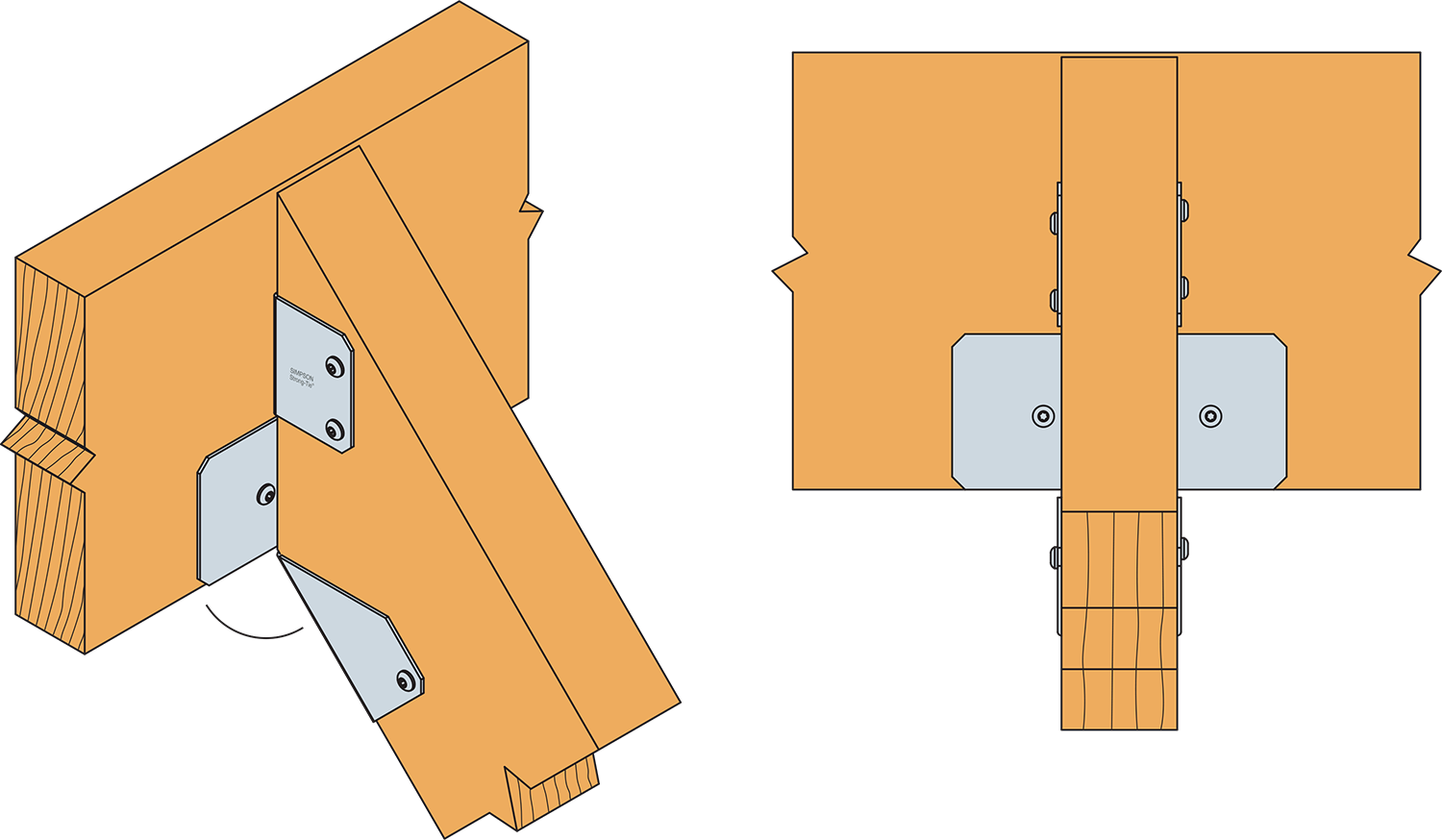

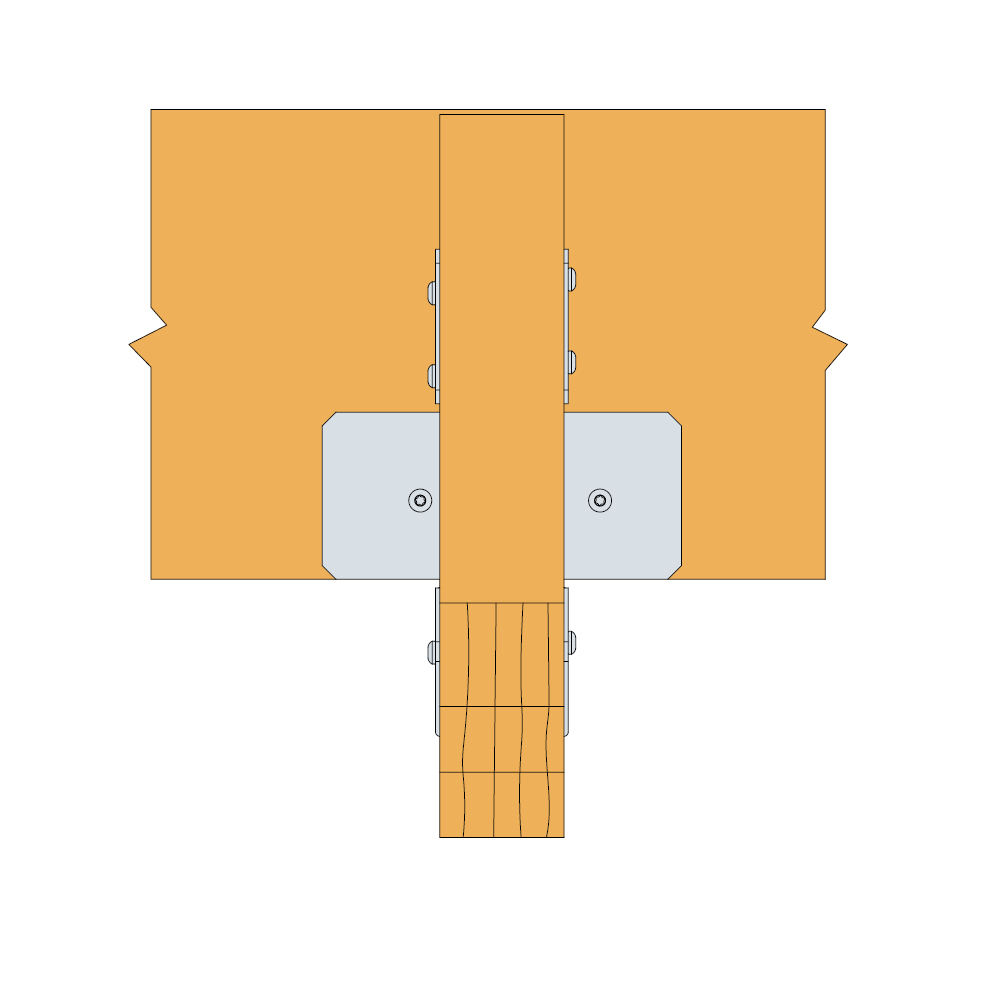

Installation
Sur Bois :
- Tracer l’emplacement de la poutre portée sur le porteur,
- Présenter le sabot et préfixer les ailes de chaque côté,
- Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
- Finaliser la fixation sur chaque aile,
- Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
- Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
- Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
- Percer le support avec un forêt adapté,
- Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
- Présenter la poutre portée dans le sabot avant de la fixer.
