PPB
Pied de poteau réglable
Ce modèle de pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.
Marquage CE
ETA
Classe service 3
EPD
Acier galvanisé à chaud
Exterieur
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Référence | Dimensions des connecteurs | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Autre | Dimensions[mm] | Perçages platine haute | Perçages platine basse | |||||||||||
| Nb d'écrous hexagonaux | Qté par boîte | Poids[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | G[mm] | F[mm] | t₂[mm] | Rond | Rond | |
| Bolts[mm] | Ø12[mm] | |||||||||||||
| PPB80G | 2 | 10 | 1.9 | 80 | 80 | 58-158 | 140 | 100 | 50-192 | 20 | 8 | 8 | 4 | 4 |
Performances du produit
Dimensions
| Référence | Capacité du pied de poteau | |||||
|---|---|---|---|---|---|---|
| Valeurs Caractéristiques - Connexion bois sur support rigide | ||||||
| Fixations | Valeurs Caractéristiques - Bois C24[kN] | |||||
| Sur poteau | Porteur | R1,k (2)[kN] | ||||
| Qté | Type | Qté | Type | 0 < F ≤ 100 | 100 < F ≤ 190 | |
| PPB80G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | min (88.3 ; 57.9/kmod) |
The following applies:

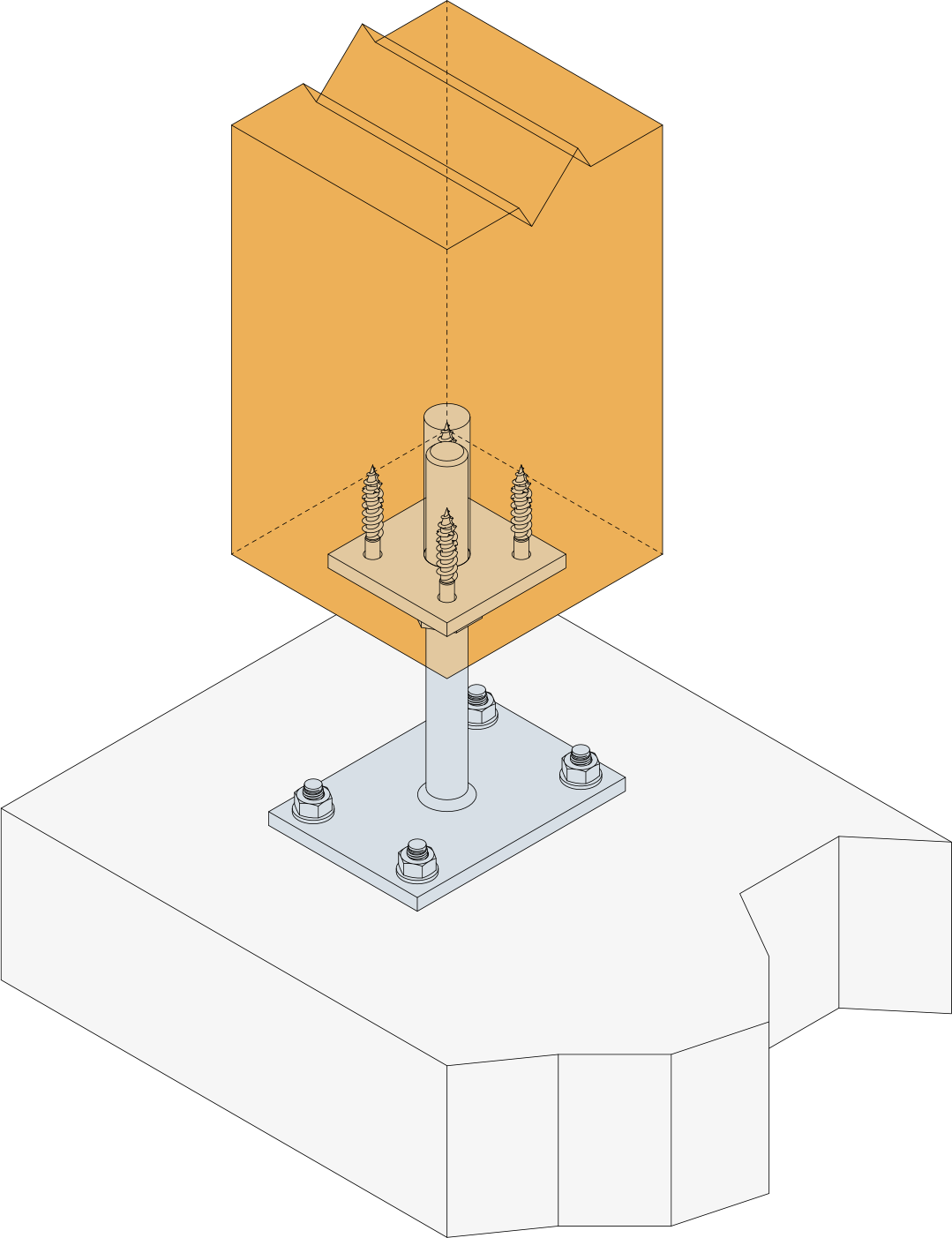

Installation
Montage
Bibliothèque CAO et BIM
2D
PPB80G
-
-
-
-
-
3D
PPB80G
-
-
-
-
-
-
3D simplifié
Plan de clouage
PPB80G
-
-
