PPJRB

Pied de poteau rond de jardin à boulonner

Les pieds de poteaux ronds à boulonner PPJRB sont préconisés dans la réalisation de petits ouvrages tels que les clôtures de jardin. Très faciles à démonter, ils sont particulièrement adaptés pour des structures temporaires.

Fiche technique

Classe service 3

Acier galvanisé à chaud

Exterieur

EPD

Présentation

Images

Caractéristiques

Matière

Acier DD11 suivant NF EN 10111,
Finition galvanisation à chaud suivant NF EN ISO 1461,
Épaisseur : 2 mm (corps et platine).

Avantages

Angles de la platine dépoupés pour plus de sécurité,
Compatible avec les sections de poteau courantes du marché.

Application

Support

Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
Porté : bois massif, lamellé-collé, bois composite, ...

Domaines d'utilisation

Clôtures de jardin, panneaux, claustras,
Abris de jardin, bûchers de jardin, carports,
Structures légères et ouvrages temporaires de jardin.

Données techniques

Dimensions

Dimensions

Références	Dimensions						Perçages		Poids [kg]
	A	B	D	E	t₁	t₂	Partie haute	Platine
	A	B	D	E	t₁	t₂	Ø10.5	Ø12
PPJRB80	81	150	150	150	2	2	4	4	1.1	Acheter en ligne
PPJRB100	101	150	150	150	2	2	4	4	1.1	Acheter en ligne
PPJRB120	121	150	200	200	2	2	4	4	2	Acheter en ligne
PPJRB140	141	150	200	200	2	2	4	4	2.2	Acheter en ligne

Installation

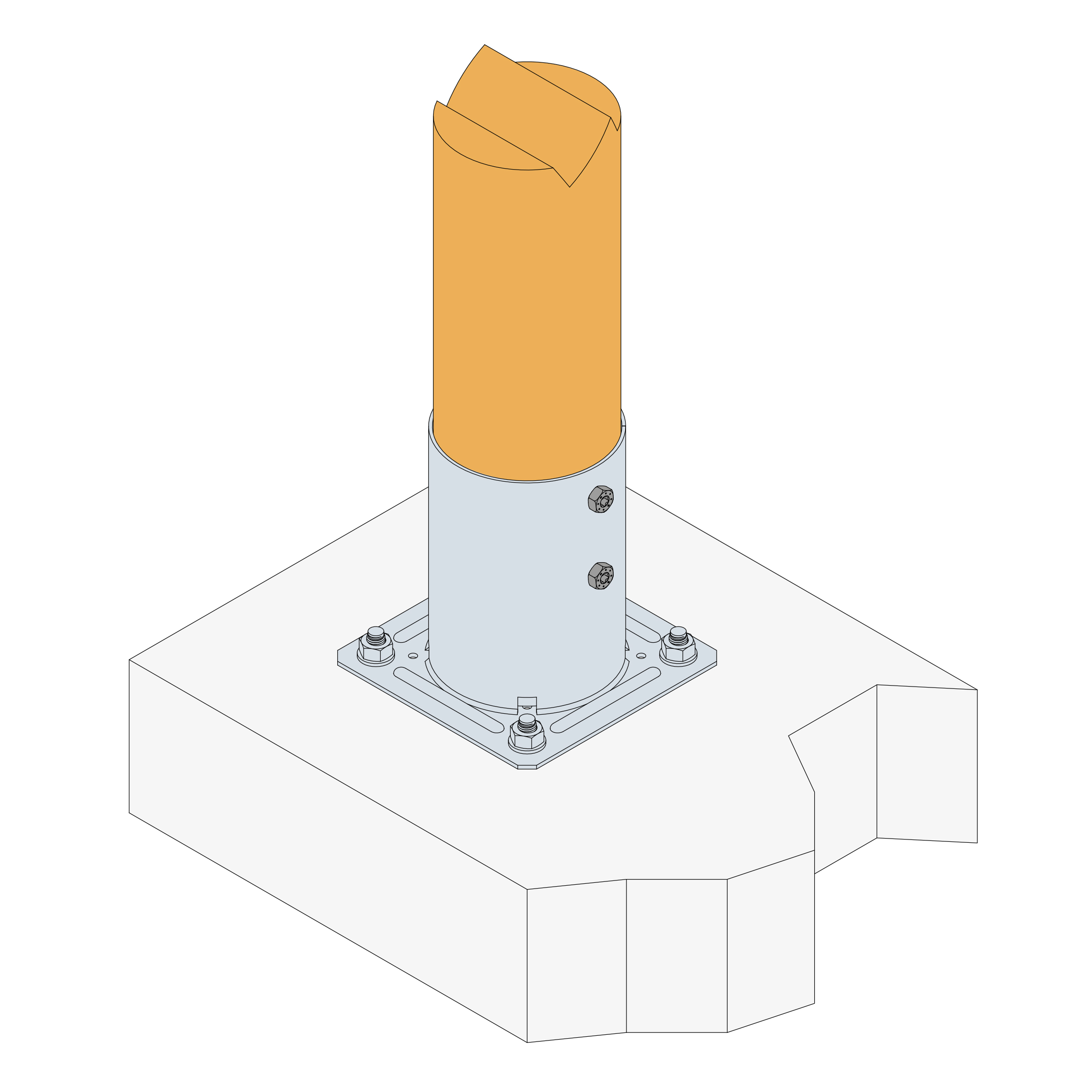

Montage

Fixations

Poteau :

Boulons Ø10 mm
Tirefonds LAG Ø10x80 mm.
Vis SSH Ø10 mm

Platine :

Cheville mécanique : goujon WA M10-78/5,
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

Mise en garde

La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent également être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force, ...).

References	2D DWGTéléchargez tout au format ZIP
2D
PPJRB120	2D DWGppjrb120-2d.dwg
PPJRB140	2D DWGppjrb140-2d.dwg

References	SATTéléchargez tout au format ZIP
3D
PPJRB120	SATppjrb120.sat
PPJRB140	SATppjrb140.sat
