PPJBT

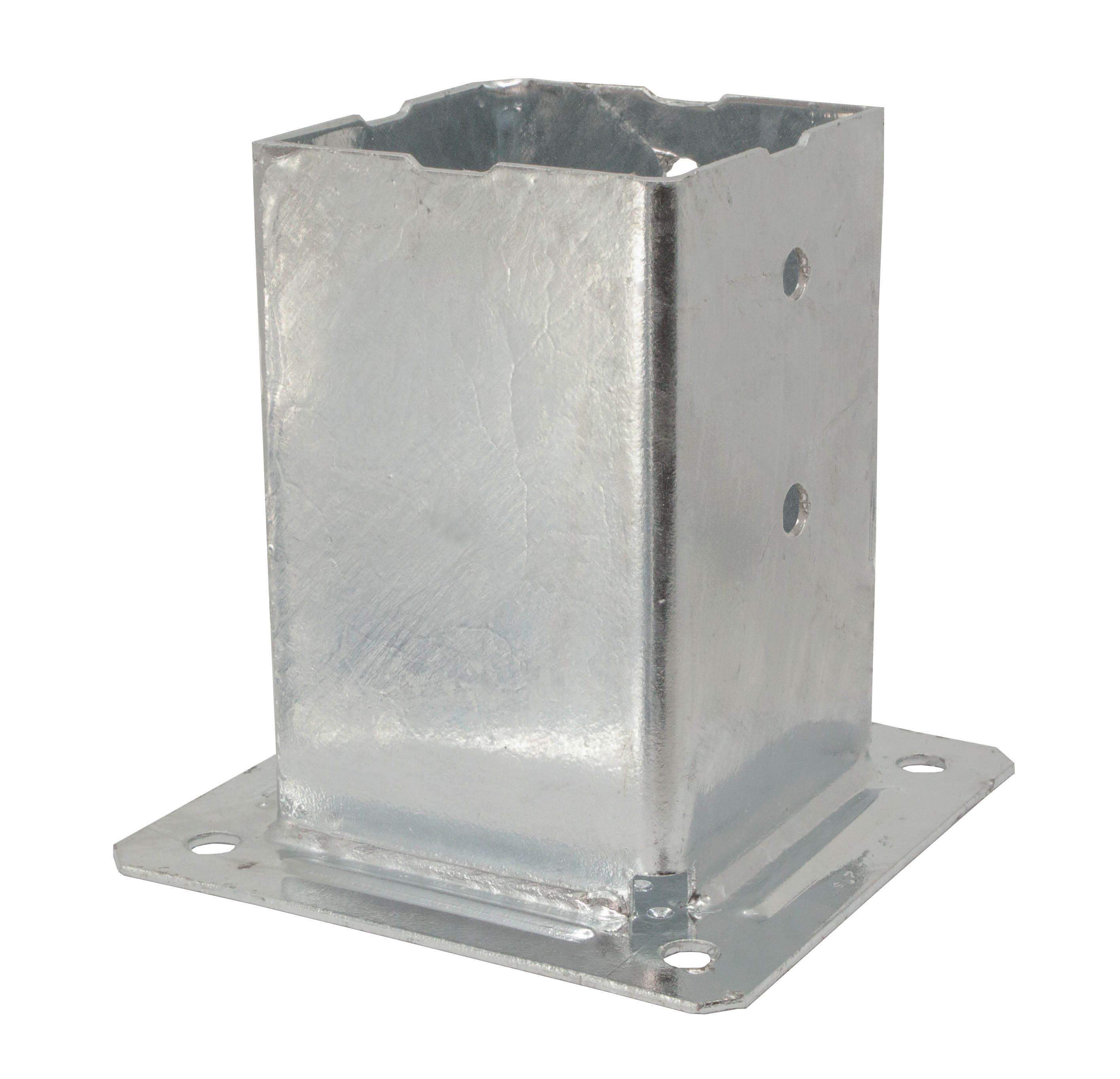

Pied de poteau carré de jardin à boulonner

Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.

Classe service 3
Acier galvanisé à chaud
Exterieur

Présentation

Images

Caractéristiques

Matière

  • Acier DD11 suivant NF EN 10111,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur corps : 2 à 3 mm selon les modèles,
  • Épaisseur platine : 2,5 à 3 mm selon les modèles.

Avantages

  • Platine d'épaisseur 2,5 mm renforcée : grande résistance à la déformation,
  • Angles de la platine découpés pour plus de sécurité,
  • Compatible avec les sections de poteau courantes du marché.

Application

Support

  • Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
  • Porté : bois massif, lamellé-collé, bois composite, ...

Domaines d'utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages
A B C D E t1 t2 Partie haute Platine
Ø11 Ø12
PPJBT70 71 150 71 150 150 2 2.5 4 4
PPJBT90 91 150 91 150 150 2 2.5 4 4
PPJBT100 102 150 102 200 200 2.5 2.5 4 4
PPJBT120 122 150 122 200 200 2.5 2.5 4 4
PPJBT140 142 150 142 200 200 2.5 2.5 4 4
PPJBT160 162 200 162 260 260 2.5 2.5 4 4
PPJBT200 202 200 202 260 260 2.5 2.5 4 4

Installation

Montage

Fixations

Poteau :

  • Boulons Ø10
  • Tirefonds LAG Ø10 mm.
  • Vis SSH Ø10 mm

Platine :

  • Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

Mise en garde

La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force, ...).

Installation

Partie basse :

  1. Positionner le pied de poteau dans la structure.
  2. Identifier la position des ancrages au sol sur le support.
  3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
  4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

Partie haute :

  1. Placer le poteau dans le pied de poteau.
  2. Fixer le poteau dans le pied de poteau.
