CF-R

Console pour fortes charges

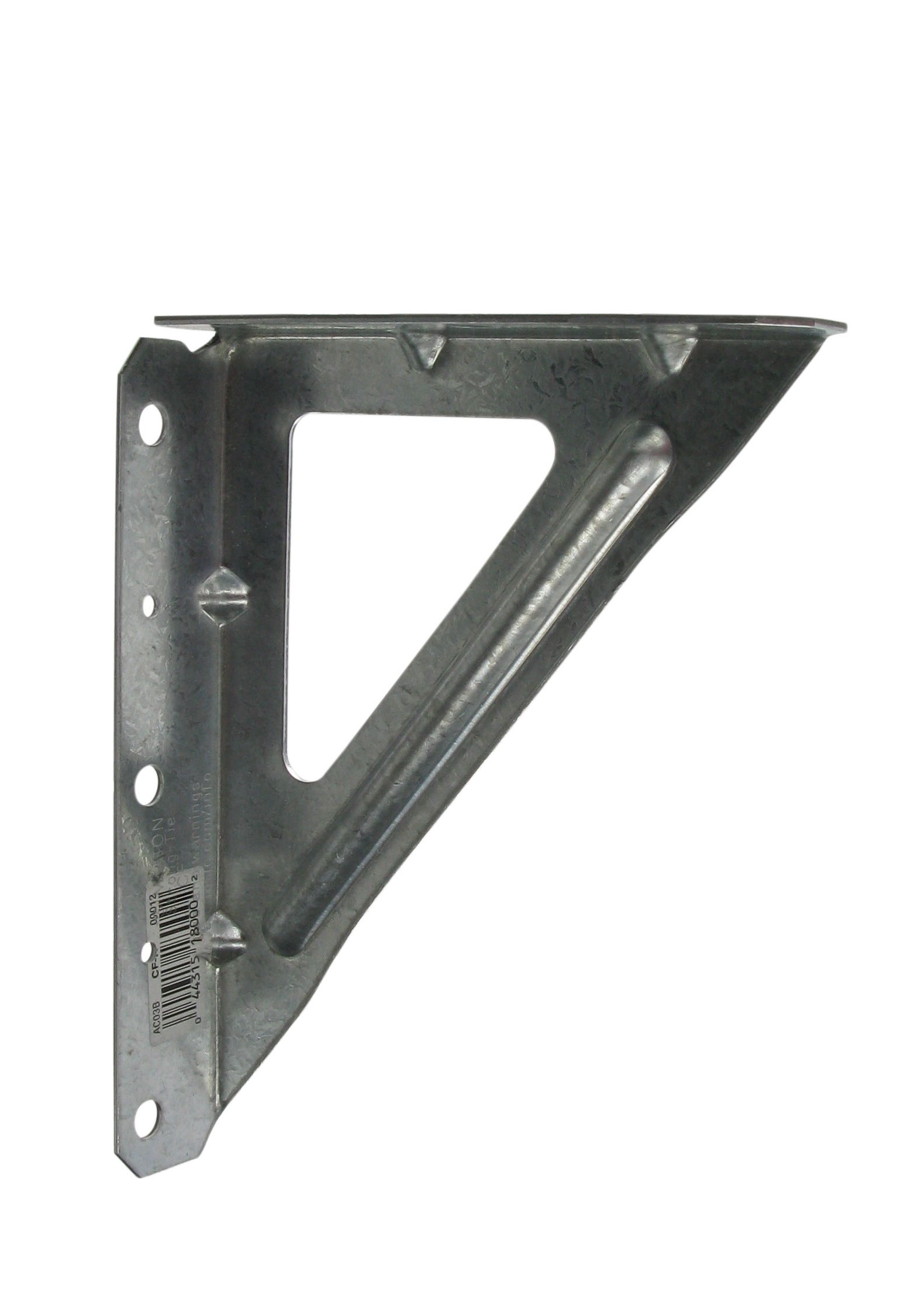

La console CF-R est utilisée pour la mise en oeuvre d'étagères. Elle est renforcée afin de pouvoir reprendre de fortes charges.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé G90 suivant ASTM A653,
  • Épaisseur : 1,6 mm.

Avantages

  • Bonne rigidité de l'équerre,
  • Pour étagères à partir de 150 mm de profondeur.

Application

Support

  • Porteur : béton, maçonnerie, bois, acier,
  • Porté : planchers ou bois massif, panneaux.

Domaines d'utilisation

  • Etagère de rangement pour charges importantes,
  • Appui de fenêtre,
  • Support de comptoir,
  • Ancrage de planches de coffrage, …

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø4 Ø7 Ø4 Ø7
CF-R 127 154 29 1.6 2 3 2 3

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées,
  • Vis autoforeuses,
  • Tirefonds.

Sur béton :

  • Chevilles.

Sur métal :

  • Boulons,
  • Rivets.

Installation

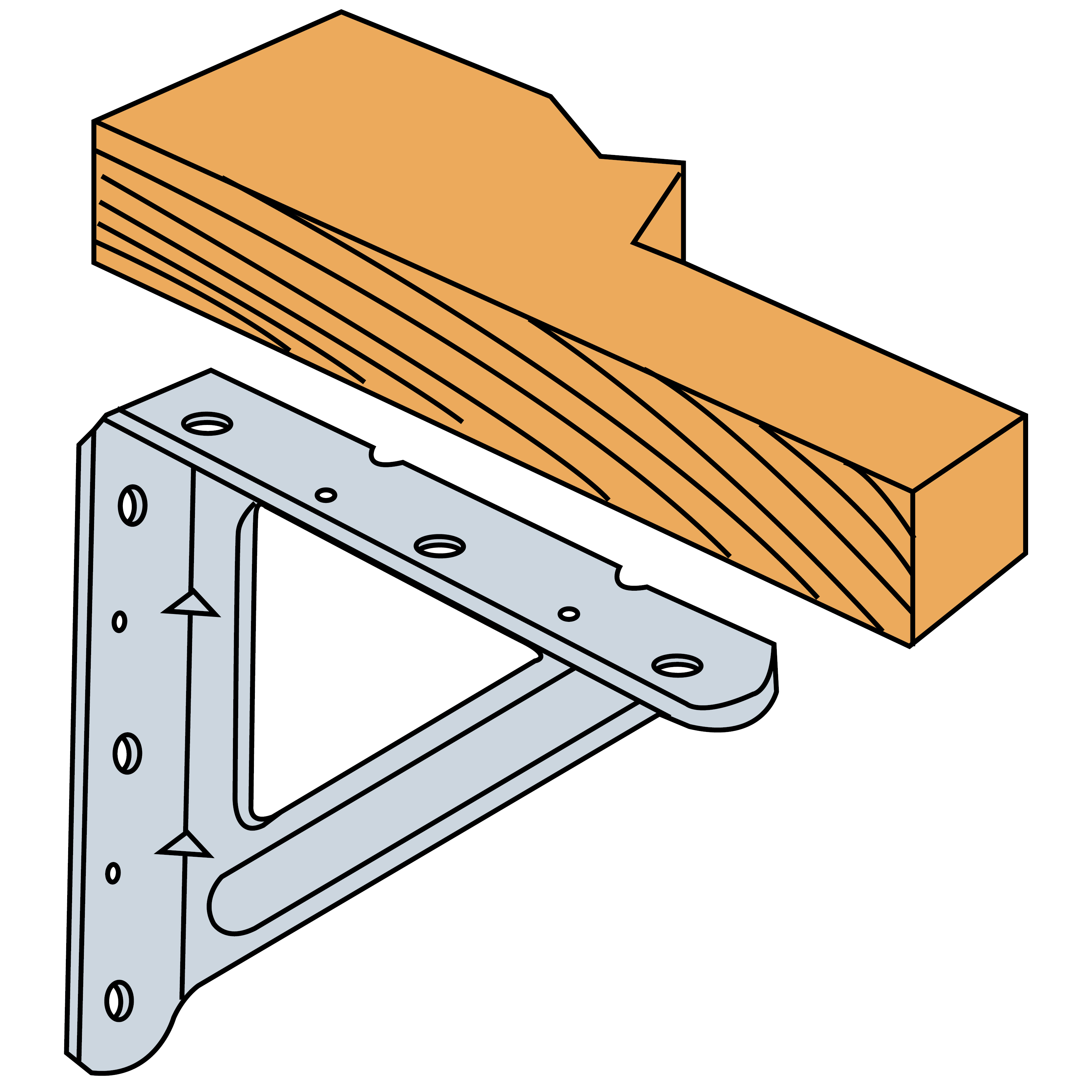

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. L’équerre est aussi pointée ou vissée sur celui-ci.
