APB7090

Petit pied de poteau réglable

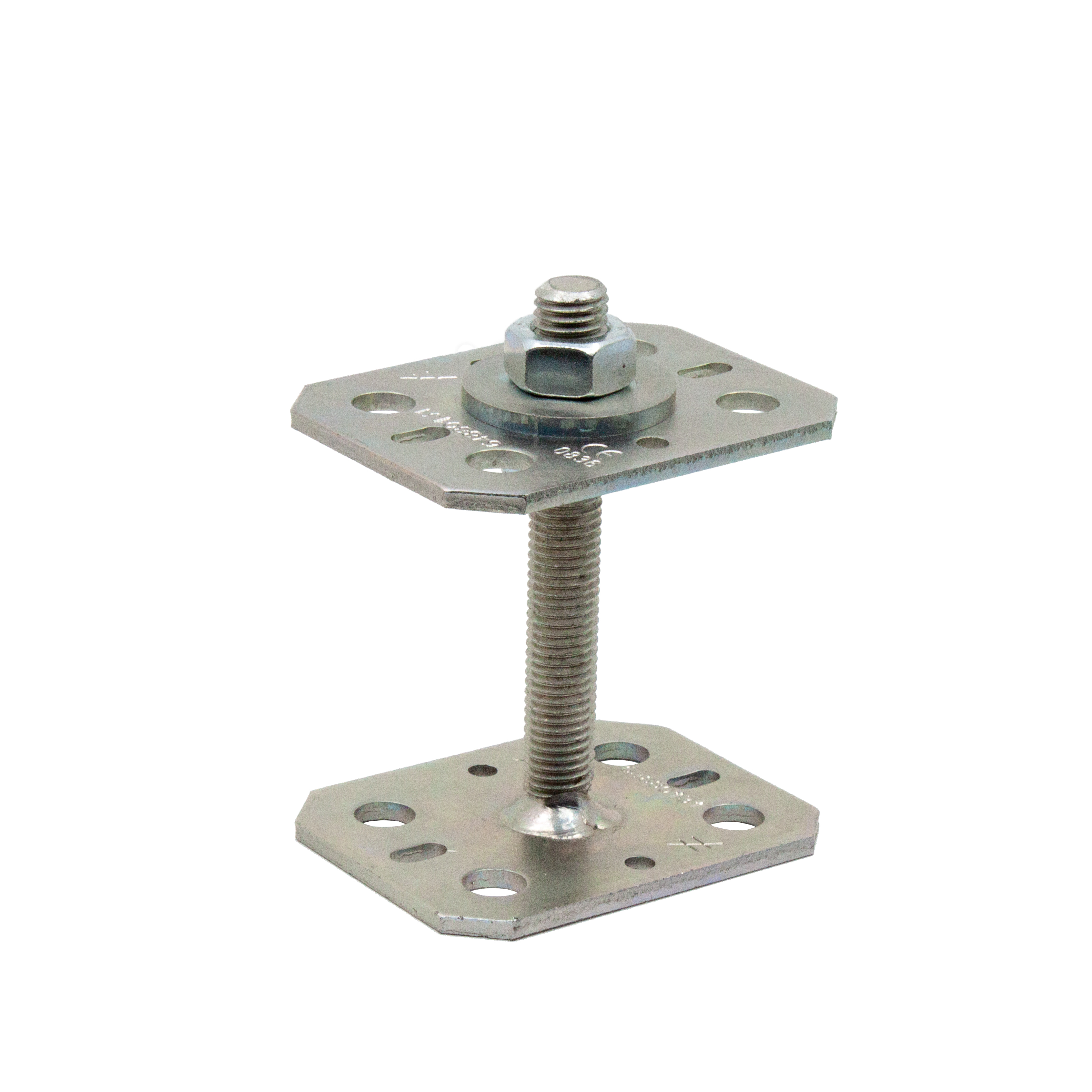

De petite dimension, les petits pieds de poteaux réglables APB7090 sont particulièrement adaptés à la fixation de garde corps ou de planchers chauffants.

Marquage CE
ETA
Classe service 2
Acier électrozingué 12µm

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition électrozinguée suivant NF EN ISO 2081,
  • Épaisseur 4 mm.

Avantages

  • Hauteur réglable avec une faible garde au sol
  • Adapté aux constructions plus légères.

Application

Support

  • Porteur : bois, béton, acier
  • Porté : bois massif, bois composite, bois lamellé-collé

Domaines d'utilisation

  • Fixation de garde corps,
  • Fixation de barrière intérieure,
  • Fixation de planchers chauffants...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute Perçages platine basse
A B D E F G t Ø11 Ø6 Ø11 Ø6
APB7090/100907090701101444444

Valeurs Caractéristiques - Bois sur béton

Références Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k*
Qté Type Qté Type Parallèle au fil Perpendiculaire au fil
APB7090/1004Ø104Ø10**25.620.3

*Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 2, kmod = 0,8 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

** Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

Installation

Montage

Fixations

Sur bois :

  • Boulons,
  • Tirefonds LAG 8x50,
  • SSH Ø8x40.

Sur béton :

  • Cheville mécanique : goujon WA M8-68/5 ou alternative FM-753 CRACK 3DG M8x75/10 (revêtement adapté pour un usage en extérieur)
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M8-95/20

Installation

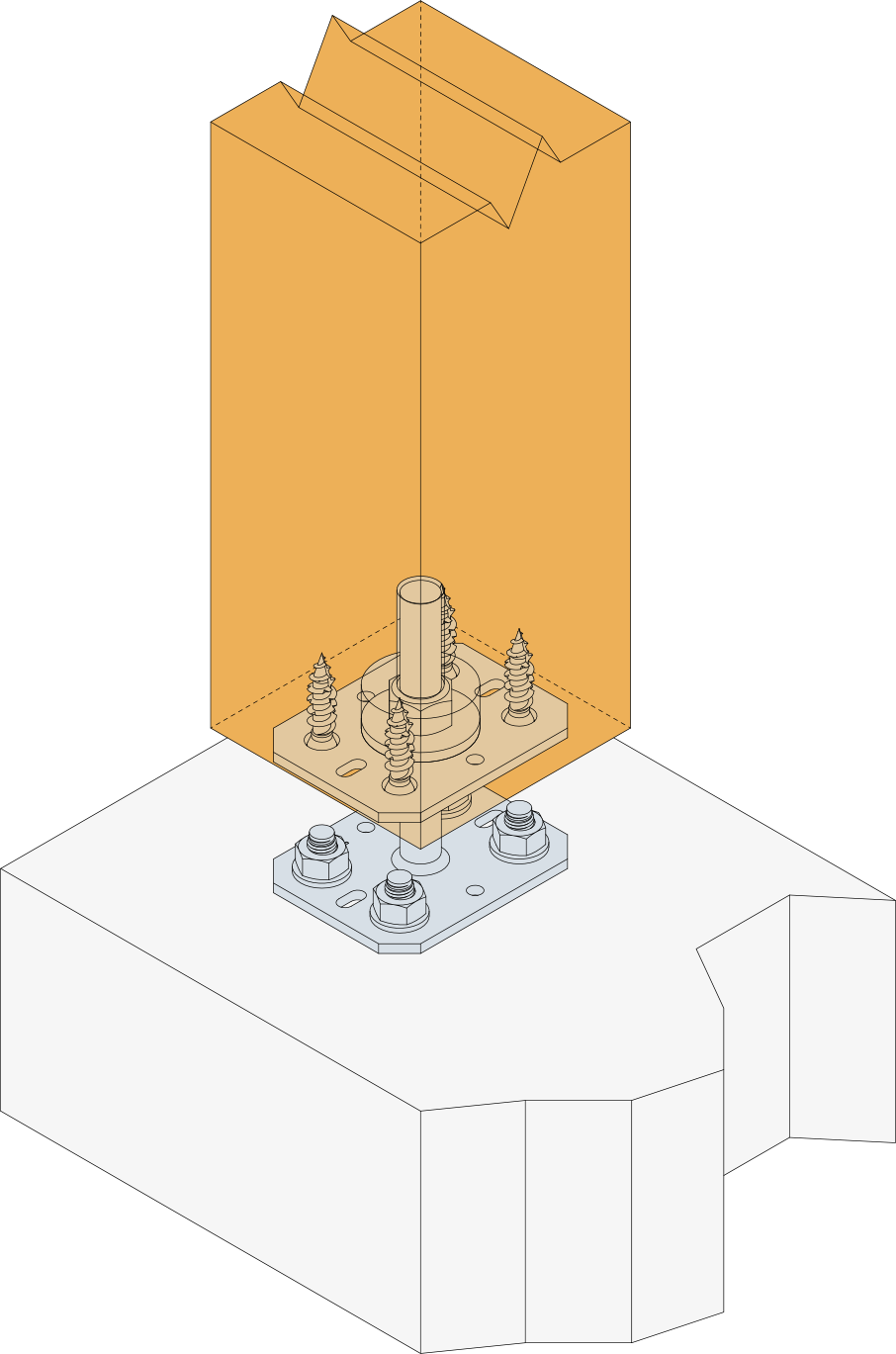

Partie haute :

  1. Placer la platine supérieure du pied de poteau sous le poteau,
  2. Fixer cette platine au poteau à l’aide de tirefonds LAG ou SSH Ø8x40 (pré-perçage nécessaire).

Partie basse :

  1. Positionner le poteau verticalement dans la structure,
  2. Identifier la position des ancrages au sol sur le support,
  3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
  4. Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.

ATTENTION : Pour l'installation de ce pied de poteau, la section de bois maximale préconisée est 150x150 mm.
