PPMINI

Petit pied de poteau fixe

De petite dimension, les pieds de poteau PPMINI sont particulièrement adaptés à la fixation de planchers chauffants ou de garde corps.

Fiche technique

Marquage CE

ETA

Classe service 3

Exterieur

Acier galvanisé

Présentation

Images

Caractéristiques

Matière

Acier S235JR suivant NF EN 10025,
Galvanisé à chaud suivant NF EN ISO 1461,
Épaisseur : 4 mm.

Avantages

Permet une garde au sol faible tout en assurant le niveau,
Adapté aux constructions plus légères.

Application

Support

Porteur : bois, béton, acier,
Porté : bois massif, bois composite, lamellé collé.

Domaines d'utilisation

Fixation de garde corps,
Fixation de barrière intérieure,
Fixation de planchers chauffants.

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]							Platine haute		Bas
Références	A	B	D	E	F	G	t	Ø11	Ø6x12	Ø11	Ø6x12
PPMINI50	90	70	90	70	50	34	4	4	2	4	2
PPMINI70	90	70	90	70	70	34	4	4	2	4	2
PPMINI80	90	70	90	70	80	34	4	4	2	4	2

Valeurs Caractéristiques - Bois sur béton

Références	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		Sur béton		R_1,k
	Qté	Type	Qté	Type	Parallèle au fil	Perpendiculaire au fil
PPMINI50	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6
PPMINI70	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6
PPMINI80	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

Valeurs Caractéristiques simplifiées - Bois sur béton

Références	Fixations				Valeurs caractéristiques simplifiées - Bois C24 [kN]
	Sur poteau		Sur béton		R_1,k
	Qté	Type	Qté	Type	Parallèle au fil**	Perpendiculaire au fil
PPMINI50	4	Ø10	4	Ø10*	66.8	21.6
PPMINI70	4	Ø10	4	Ø10*	66.8	21.6
PPMINI80	4	Ø10	4	Ø10*	66.8	21.6

* Referez vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

**Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, k_mod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

Installation

Montage

Fixations

Sur bois :

Boulons,
Tirefonds LAG 10x80,
Vis connecteurs SSH Ø10x50.

Sur béton :

Cheville mécanique : goujon FM 753 EVO M8x68/5 ou alternative FM-753 M8x65/7 3DG (revêtement adapté pour un usage en extérieur),
Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.

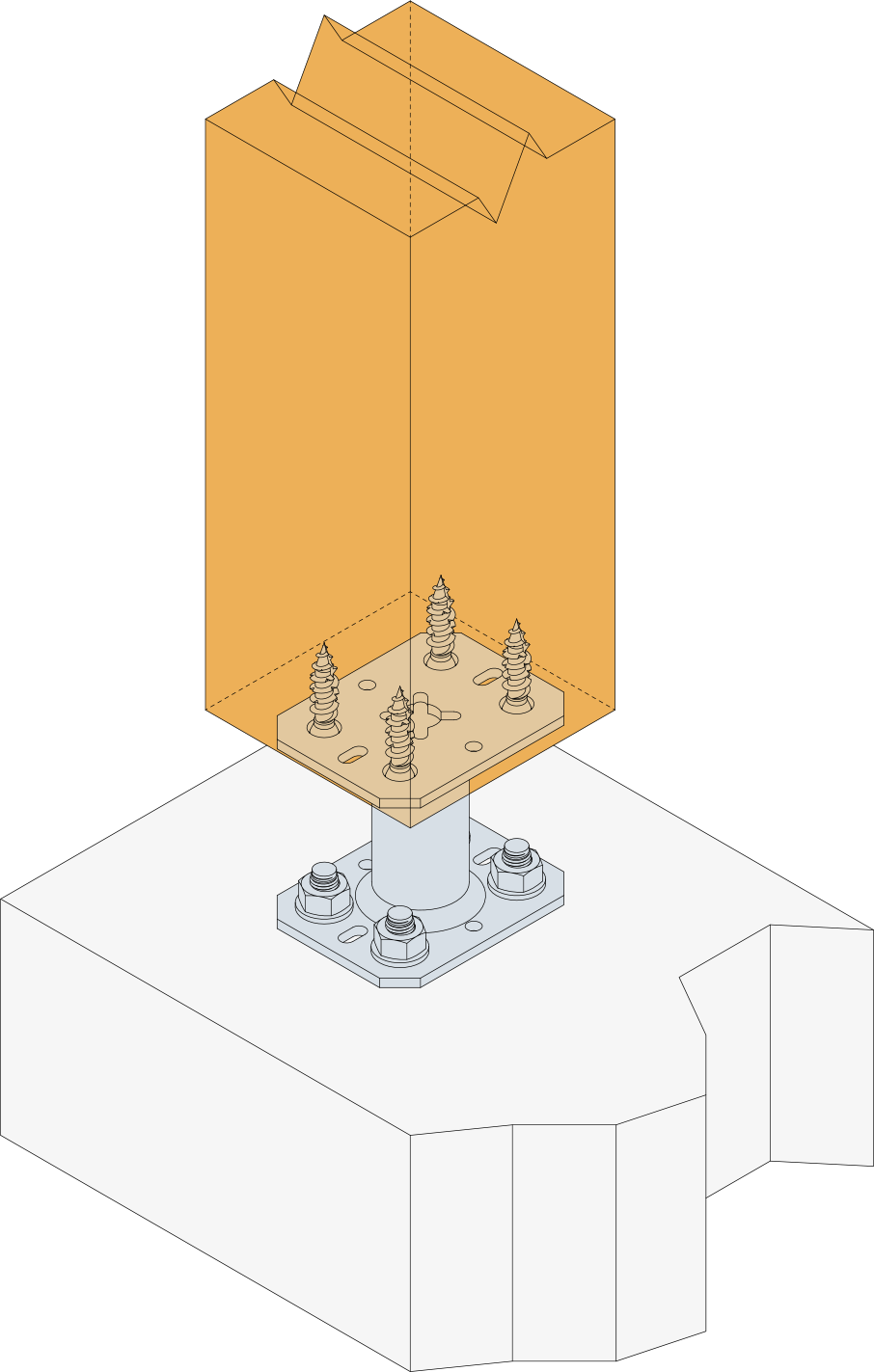

Installation

Partie haute :

Placer la platine supérieure du pied de poteau sous le poteau.
Fixer cette platine au poteau à l’aide de tirefonds LAG ou SSH (pré-perçage nécessaire).

Partie basse :

Positionner le poteau verticalement dans la structure.
Identifier la position des ancrages au sol sur le support.
Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.
