PPJST

Pied de poteau carré de jardin à visser

Les pieds de poteau carré à visser PPJST sont préconisés dans la réalisation de petits ouvrages tels que les clôtures de jardin. Ils se vissent dans le sol grâce à leur vis en tire-bouchon.

Classe service 3
Acier galvanisé à chaud
Exterieur

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur : 2 mm (corps et platine).

Avantages

  • Profondeur d'enfoncement de 600 mm.

Application

Support

  • Porteur : terrain meuble ou compact,
  • Porté : bois massif, lamellé-collé, bois composite, ...

Domaines d'utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin.

Données techniques

Dimensions

Dimensions

Références Dimensions Perçages
A B C D t Ø11 Ø18
PPJST70/660 71 145 71 515 2 8 2
PPJST90/660 91 145 91 515 2 8 2

Installation

Montage

Fixations

Poteau :

  • Boulons Ø10 mm
  • Vis SSH Ø10 mm.

Mise en garde

La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent également être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force, ...).

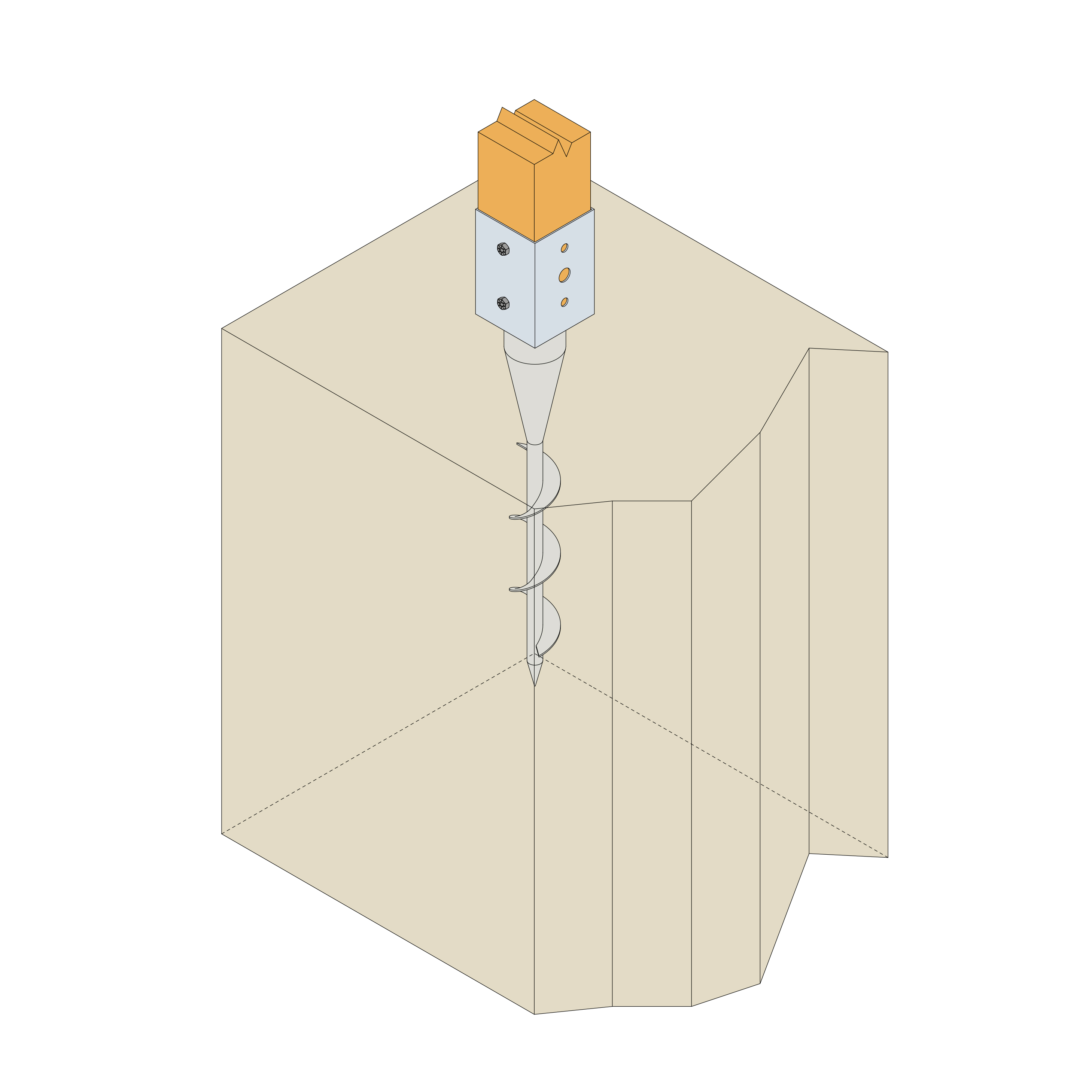

Installation

Partie basse :

  1. Positionner le pied de poteau dans la structure.
  2. Insérer horizontalement une tige dans la partie supérieure du pied de poteau afin de servir de bras de levier.
  3. Enfoncer le pied de poteau dans le sol en vissant, bien verticalement, à l'aide de la tige.

Partie haute :

  1. Placer le poteau dans le pied de poteau.
  2. Fixer le poteau dans le pied de poteau.
