PPJBTPB

Pied de poteau carré de jardin - Finition noire

Les pieds de poteau carrés sur platine noirs PPJBTPB sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à monter, ils offrent un résultat discret dans la structure.

Fiche technique
Classe service 3
Exterieur
Finition noire

Présentation

Images


Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Primaire électrozinguée suivant ISO 2081,
  • Finition peinture en poudre Polyester Architecture RAL9005.

Avantages

  • Finition noire pour un assemblage discret dans la structure,
  • Double traitement de surface pour une meilleure résistance à la corrosion,
  • Platine renforcée pour une plus grande résistance à la déformation,
  • Angles de la platine découpés pour plus de sécurité,
  • Compatible avec les sections de poteau 70 x 70 mm et 90 x 90 mm du marché.

Application

Support

  • Porteur : béton, acier, bois massif, bois lamellé-collé, bois composite, ...
  • Porté : bois massif, bois lamellé-collé, bois composite, ...

Domaines d'utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin, ...

Données techniques

Dimensions


Dimensions

Références Dimensions [mm] Perçages
A B C D E t1 t2 Partie haute Platine
Ø11 Ø12
PPJBT70PB711507115015022.544
PPJBT90PB911509115015022.544

Installation

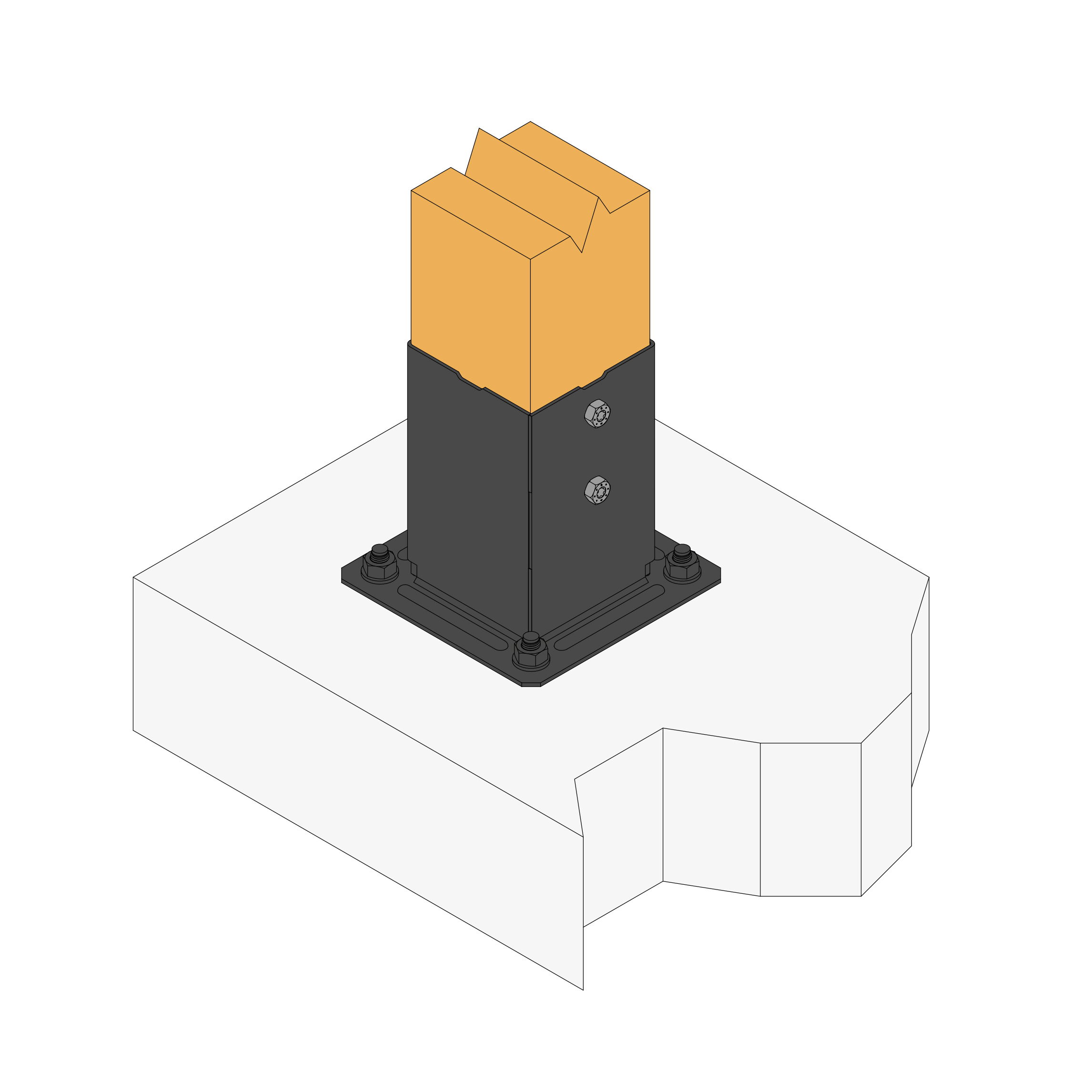

Montage

Fixations

Poteau :

  • Boulons Ø10 mm
  • Tirefonds LAG Ø10 mm.
  • SSH Ø10 mm

Platine :

  • Cheville mécanique : goujon WA M10-78/5,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

Mise en garde

Notre gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force).

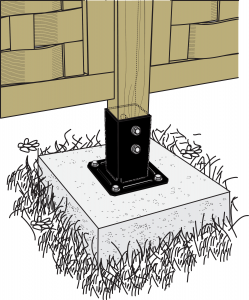

PPJBTPB - zoom palissade.png
Fixation de clôtures sur support rigide

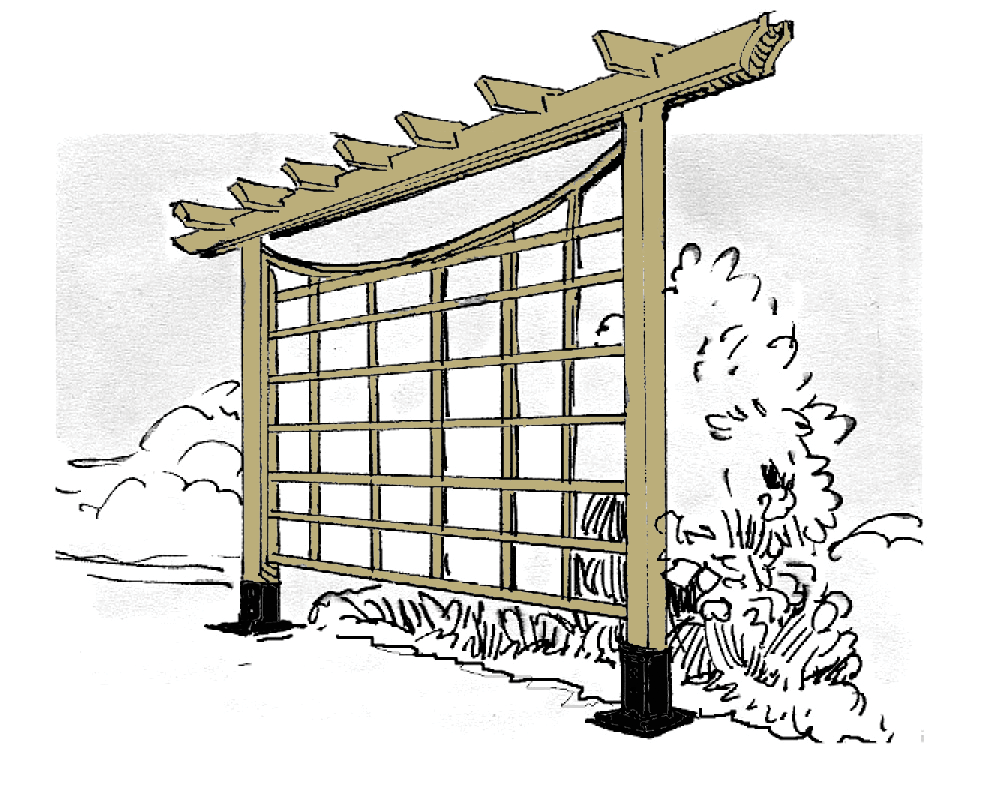

PPJBTPB - pergola.png
Fixation de structures légères sur support rigide

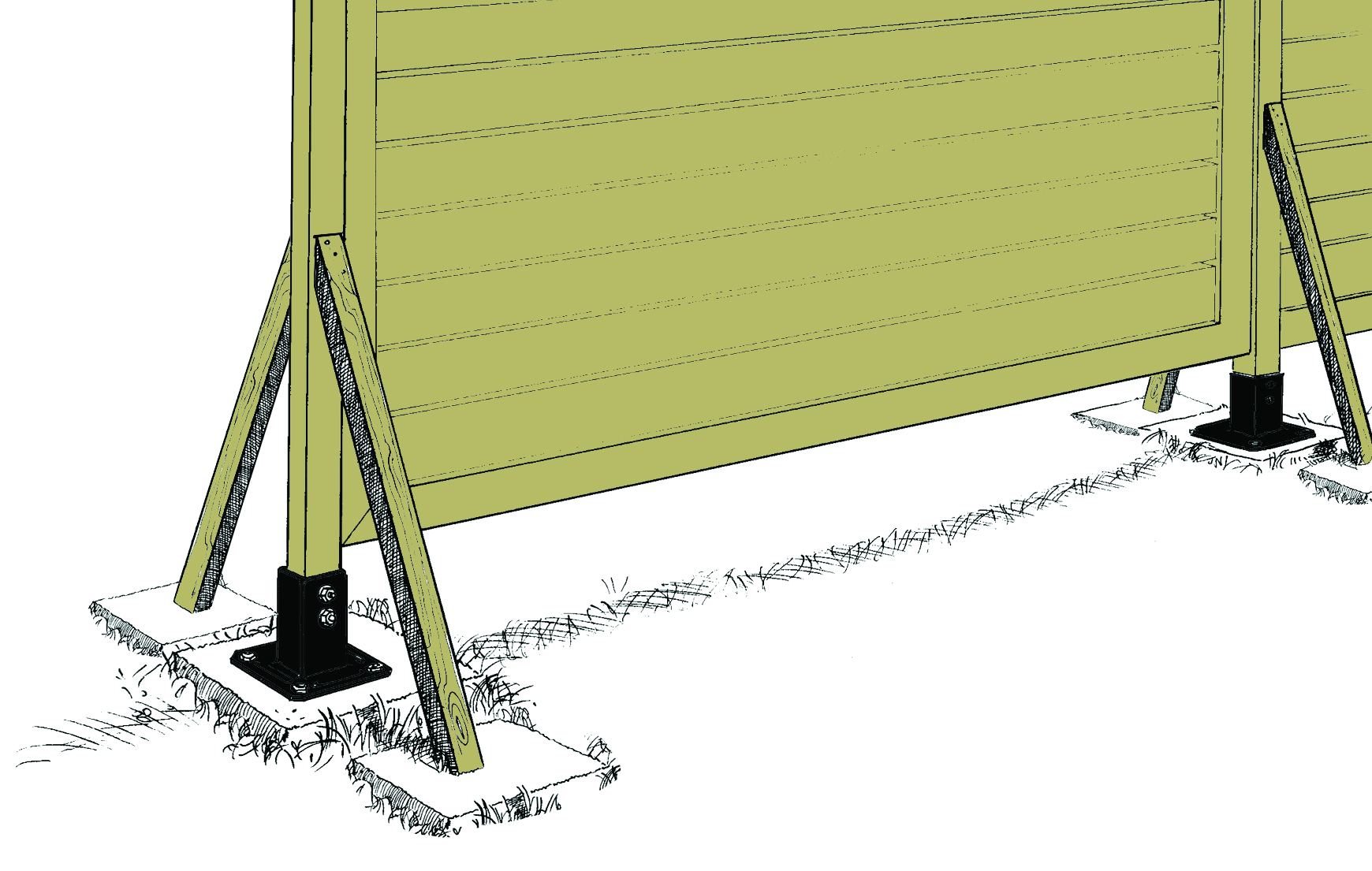

PPJBTPB - Palissade.jpg
Fixation de palissades sur support rigide
