SSH-PB

Vis Connecteurs - Finition noire

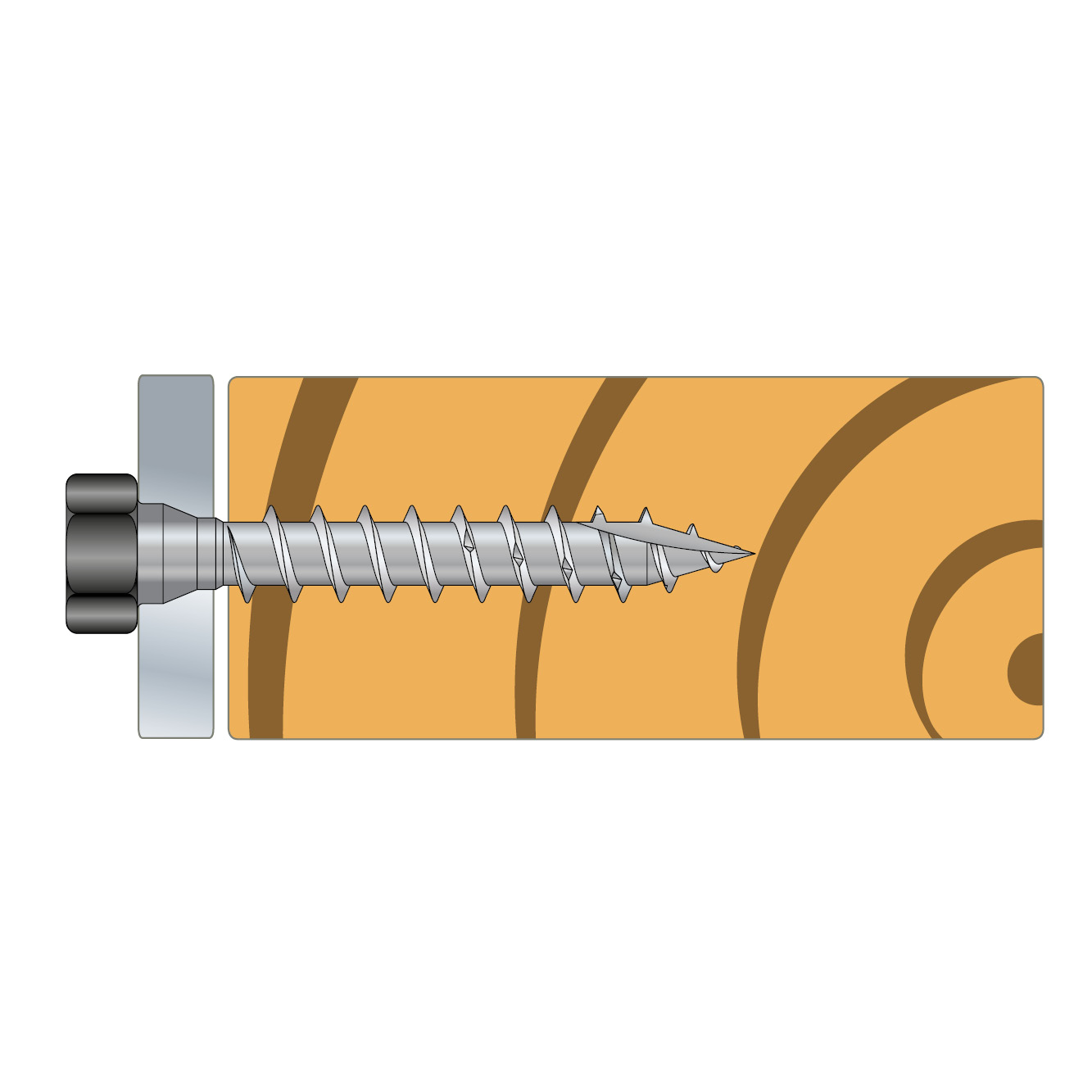

La vis bois SSH-PB est une vis de diamètre et longueur idéale pour la fixation de connecteurs de finition noire sur éléments en bois, en intérieur ou extérieur. Elle s'installe dans les perçages gros diamètres, et réduit avantageusement le temps de mise en oeuvre sur chantier, en comparaison des solutions classiques de clouage.

La finition de sa tête noire permet la mise en oeuvre discrète avec les équerres et les connecteurs de finition noire de la gamme Design Series.

Fiche technique
Marquage CE
Marquage CE
ETA
ETA
Nouveautés
Nouveautés
Classe service 3
Classe service 3
EPD
EPD
Impreg® +
Impreg® +
Exterieur
Exterieur

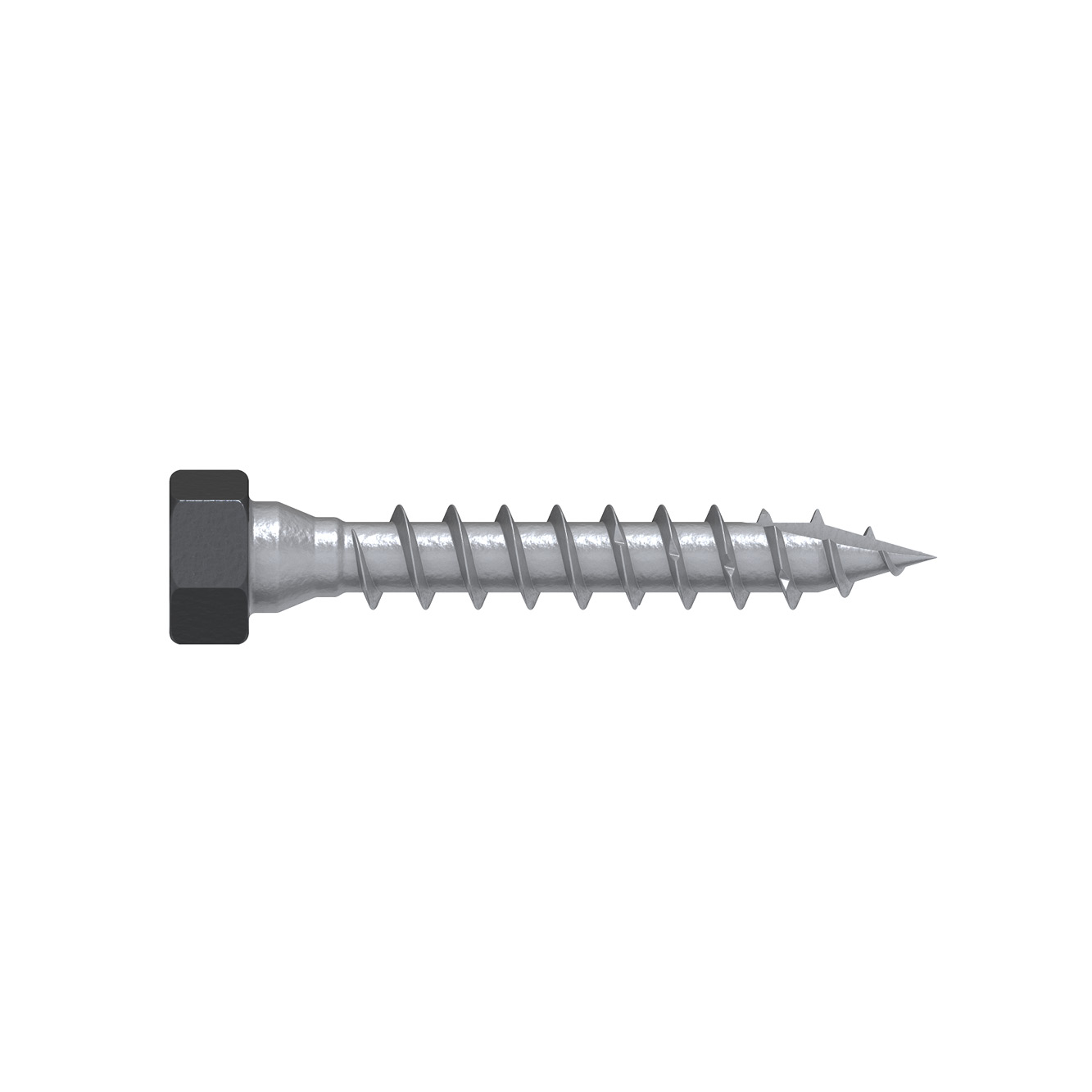

SSH-PB Main image new

Présentation

Images

C_L-SSH-SSHCovArt_Pho_Prod_Hero-1080_EU_EU_CO

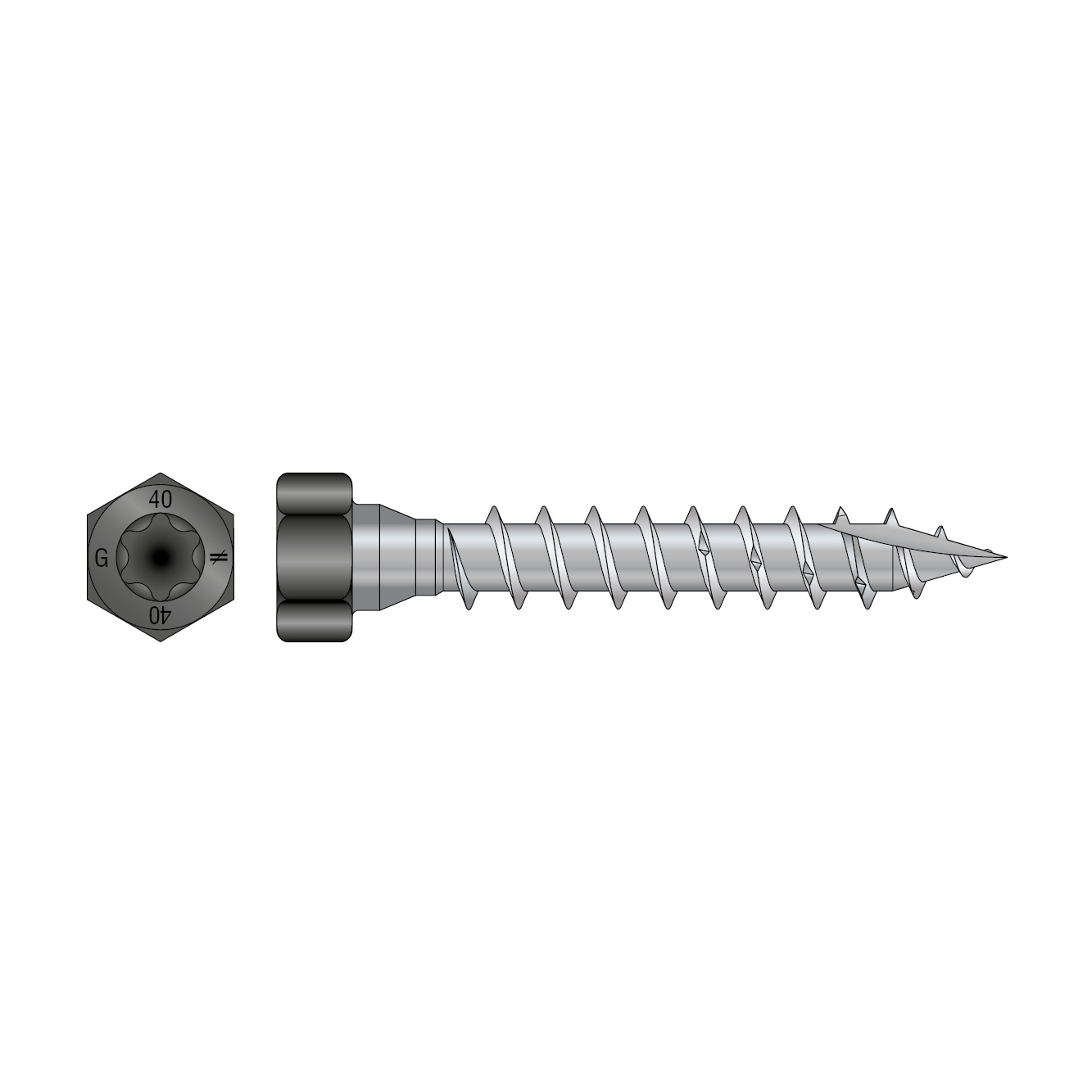

SSH-PB Gallery 1

Caractéristiques

Matière

  • Revêtement Impreg®+ (équivalent à de l'acier galvanisé 55 µm) : durée de vie 15 ans en extérieur, 50 ans en intérieur,
  • Finition de la tête en peinture de poudre Polyester Architecture RAL9005.

Avantages

  • Tête hexagonale : parfait maintien de la plaque acier sur bois grâce à sa tête large,
  • Double cône sous tête : aide au centrage de la vis dans le perçage,
  • Alésoir : frottement réduit,
  • Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l'arrachement,
  • Pointe anti-fendage type 17 : meilleure amorce du vissage,
  • Mise en oeuvre simple et rapide, adaptée à toutes visseuse,
  • Finition noire, protection supérieure contre la corrosion,
  • Testée et certifiée pour une utilisation avec une large gamme de connecteurs et de pieds de poteaux.

Application

Support

  • Bois

Domaines d'utilisation

  • Fixation de connecteurs de la gamme Design Series sur bois,
  • En intérieur ou extérieur...

Données techniques

Dimensions

Dimensions

Dimensions
RéférenceDimensions fixations
Code articleDimensions[mm]Autre
Diamètre[mm]l[mm]dₕ[mm]ht[mm]d₁[mm]lg[mm]duh[mm]Embout[mm]Filetage[mm]Quantité par boîtePoids[kg]
SSH8.0X40PBSSH8.0x40PB840135.755.1328.2T-40Total50.00.014

Propriétés Caractéristiques

RéférenceParamètres des vis
Propriétés Caractéristiques
Moment d’écoulement plastique caractéristique My,k[Nm]Paramètre de résistance caractéristique à l’arrachement - fₐₓ,ₖ,₉₀°[N/mm²]Paramètre de résistance caractéristique à la traversée de tête - fₕₑₐd,ₖ[N/mm²]Résistance caractéristique en traction - fₜₑₙₛ,ₖ[kN]Résistance caractéristique en torsion - fₜₒᵣ,ₖ[Nm]Ratio de torsion
SSH8.0X40PB25.313.919.524.126.4≥ 1,5

Résistances Caractéristiques - Acier / Bois

RéférenceCharges des vis
Résistances Caractéristiques - Acier / Bois C24[kN]
Cisaillement plaque minceCisaillement plaque épaisseAxial
Rv,0,st,k[kN]Rv,90,st,k[kN]Rv,0,st,k[kN]Rv,90,st,k[kN]Rax,st,k[kN]
SSH8.0X40PB2.32.34.34.34

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5 x d) pour les configurations suivantes :

Axe de l'effort à 0° du fil des/du bois Rv,0°,k

Axe de l'effort à 90° du fil des/du bois Rv,90°,k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d'acier intermédiaires peuvent être obtenues par intérpolation entre les valeurs pour plaque acier mince et épaisse.
L'hypothèse de pré-perçage pour le calcul des charges et des distances minimum est validée.

Certification

Agrément technique européen (ATE)

eta-21-0670-2025-10-17.pdf
Afficher l'historique
eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
