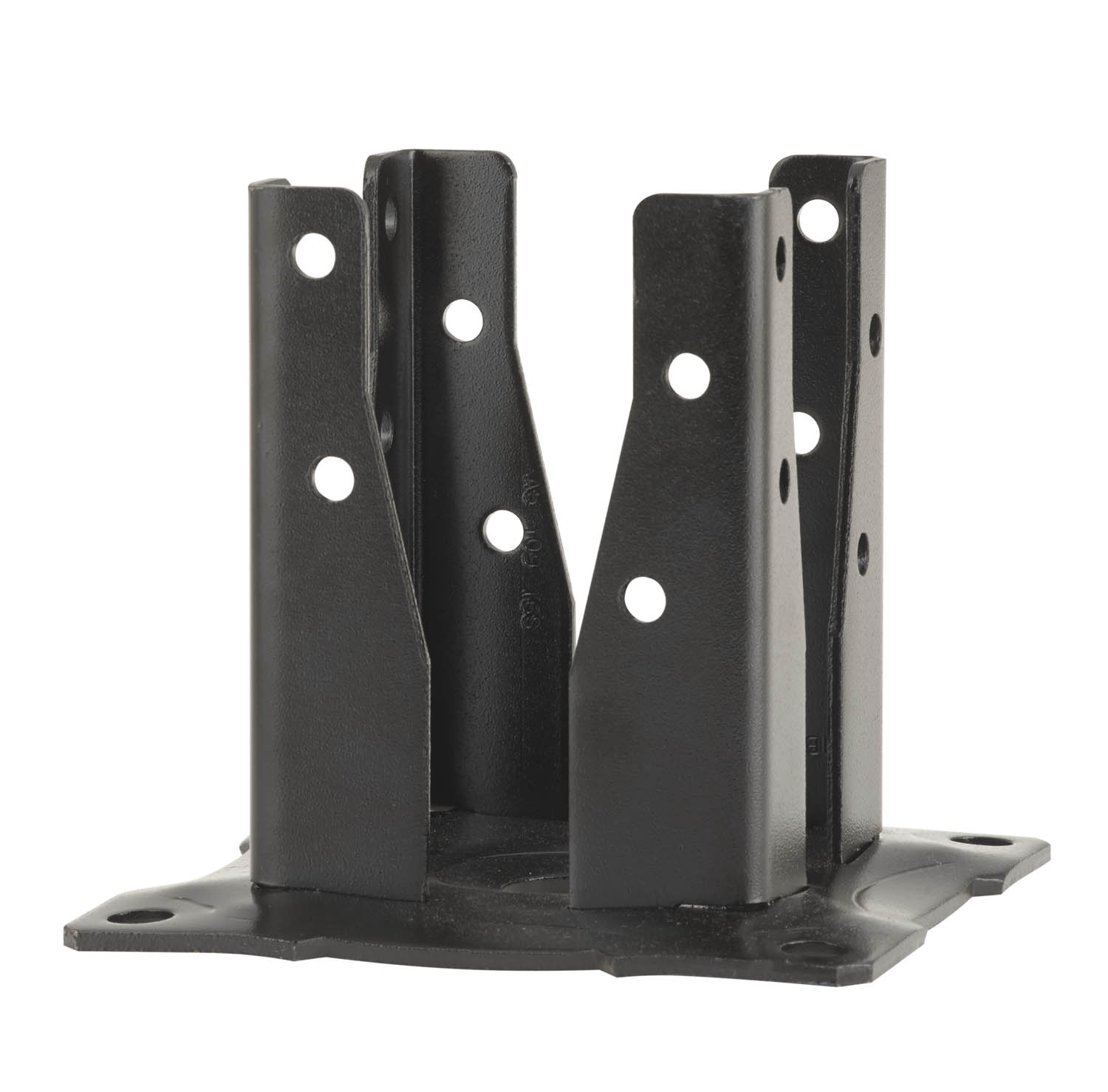

AG527PB

Pied de poteau carré de jardin à boulonner - Finition noire

Le pied de poteau carré noir sur platine AG527PB est préconisé dans la réalisation de structures extérieures légères et ouvrages temporaires de jardin tels que les clôtures de jardins, les claustras, les abris de jardin. Très facile à monter, le pied de poteau AG527PB est à boulonner.

Fiche technique
Classe service 3
Exterieur
Finition noire

Présentation

Images

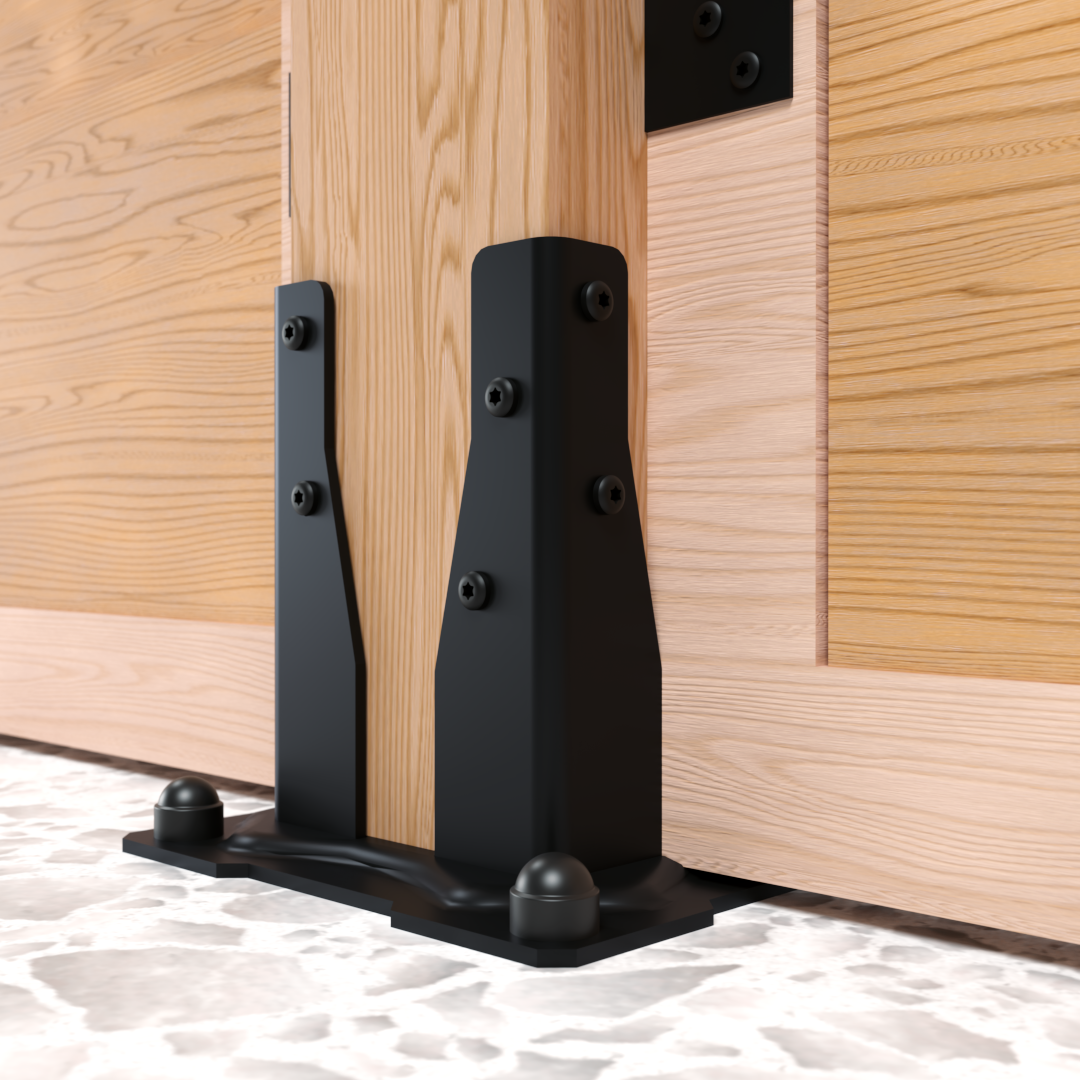

C_AG_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

Caractéristiques

Matière

  • Acier DD11 suivant NF EN 10111,
  • Primaire électrozinguée suivant ISO 2081,
  • Finition peinture en poydre Polyester Architecture RAL 9005,
  • Epaisseur : 3 mm (corps) et 4 mm (platine).

Avantages

  • Lignes élégantes et finition noire pour un esthétisme discret dans la structure,
  • Fiabilise l’assemblage du poteau bois au sol,
  • Angles de la platine découpés pour plus de sécurité...

Application

Support

  • Porteur : béton, acier, bois massif, bois lamellé-collé, bois composite, ...
  • Porté : bois massif, bois lamellé-collé, bois composite, ...

Domaines d'utilisation

  • Clôtures de jardin, panneaux, claustras,
  • Abris de jardin, bûchers de jardin, carports,
  • Structures légères et ouvrages temporaires de jardin, ...

Données techniques

Dimensions


Dimensions

Références Dimensions [mm] Perçages
A B C D E t1 t2 Partie haute Platine
Ø8 Ø12
AG527PB911309115015034164

Installation

Montage

Fixations

Poteau :

  • Vis SSH Ø6.0x40 mm

Platine :

  • Cheville mécanique : goujon WA M10-78/5
  • Ancrage chimique :résine AT-HP + tige filetée LMAS M10-120/25

Mise en garde

La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent également être correctement conçues et mises en oeuvre afin d'assurer la reprise de charges latérales de vent (jambe de force, ...).

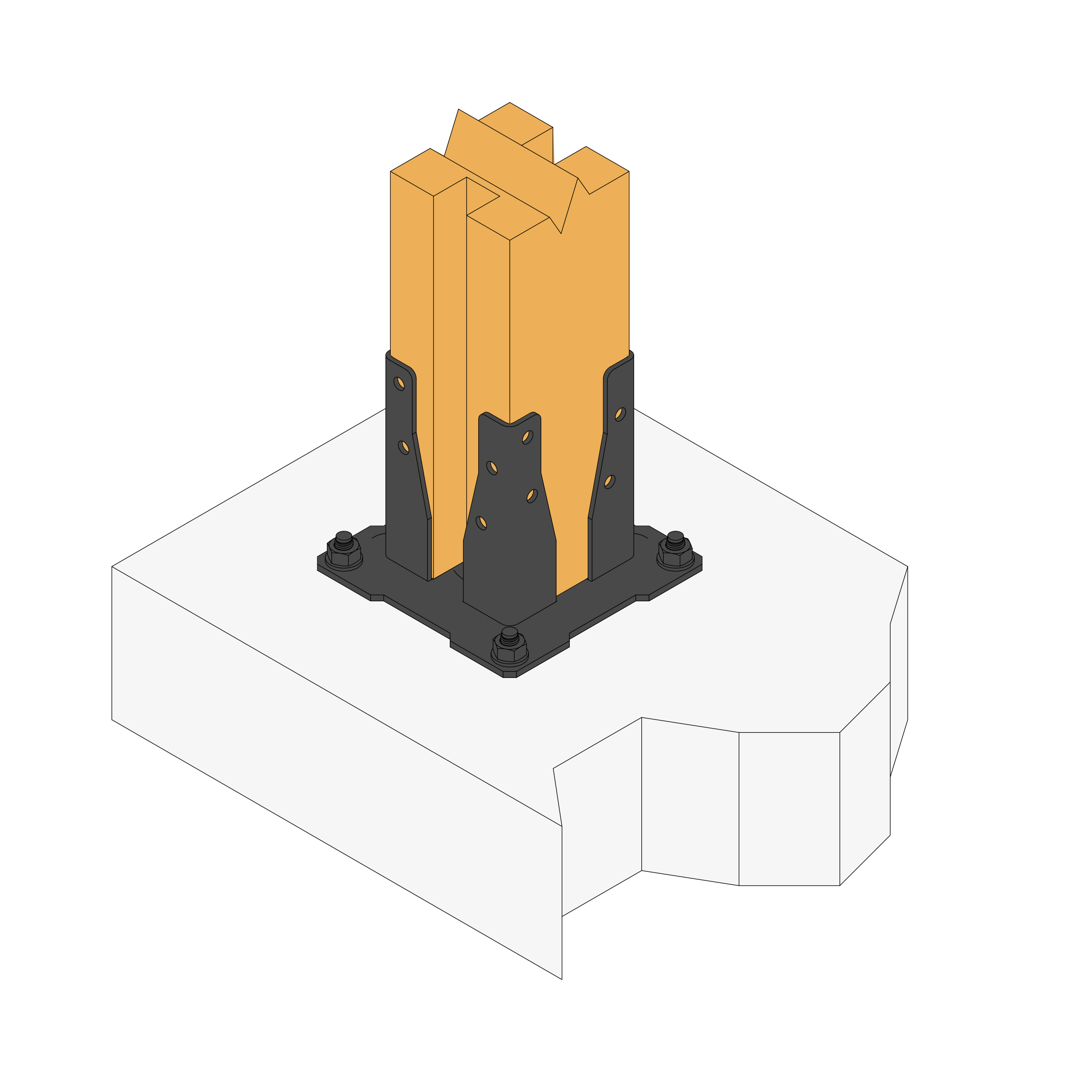

Installation

Partie basse :
1. Positionner le pied de poteau dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.

Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le poteau dans le pied de poteau.

Produits associés

Téléchargements

  • Design Series

    Design Series

    Simpson Strong-Tie® propose la gamme de connecteurs “Design Series”. Avec des lignes épurées et une finition en peinture poudre noire esthétique, ils offrent un résultat parfait pour les projets extérieurs et garantissent des années de protection contre les intempéries.
