AB135-PB

Équerre d’assemblage 135° - Finition noire

Équerre pour les assemblages de contreventements ou autres connexions à 135° présents dans les constructions légères de jardin telles que les pergolas.

Fiche technique
Classe service 3
Exterieur
Acier RAL 9005

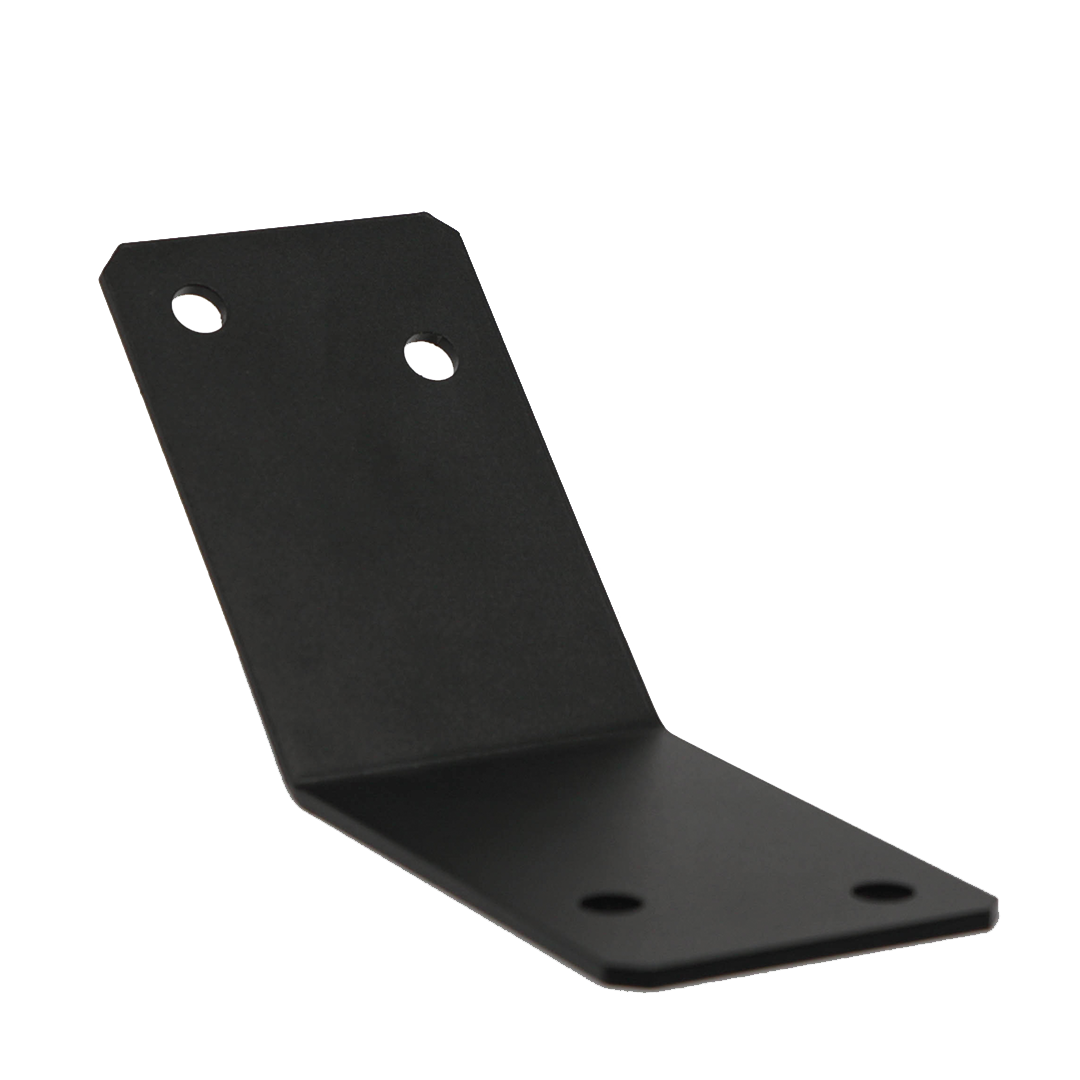

C_AB135BPB_CovArt_Pho_Inst_ZPRO_EU_EU_COTE

Présentation

Images

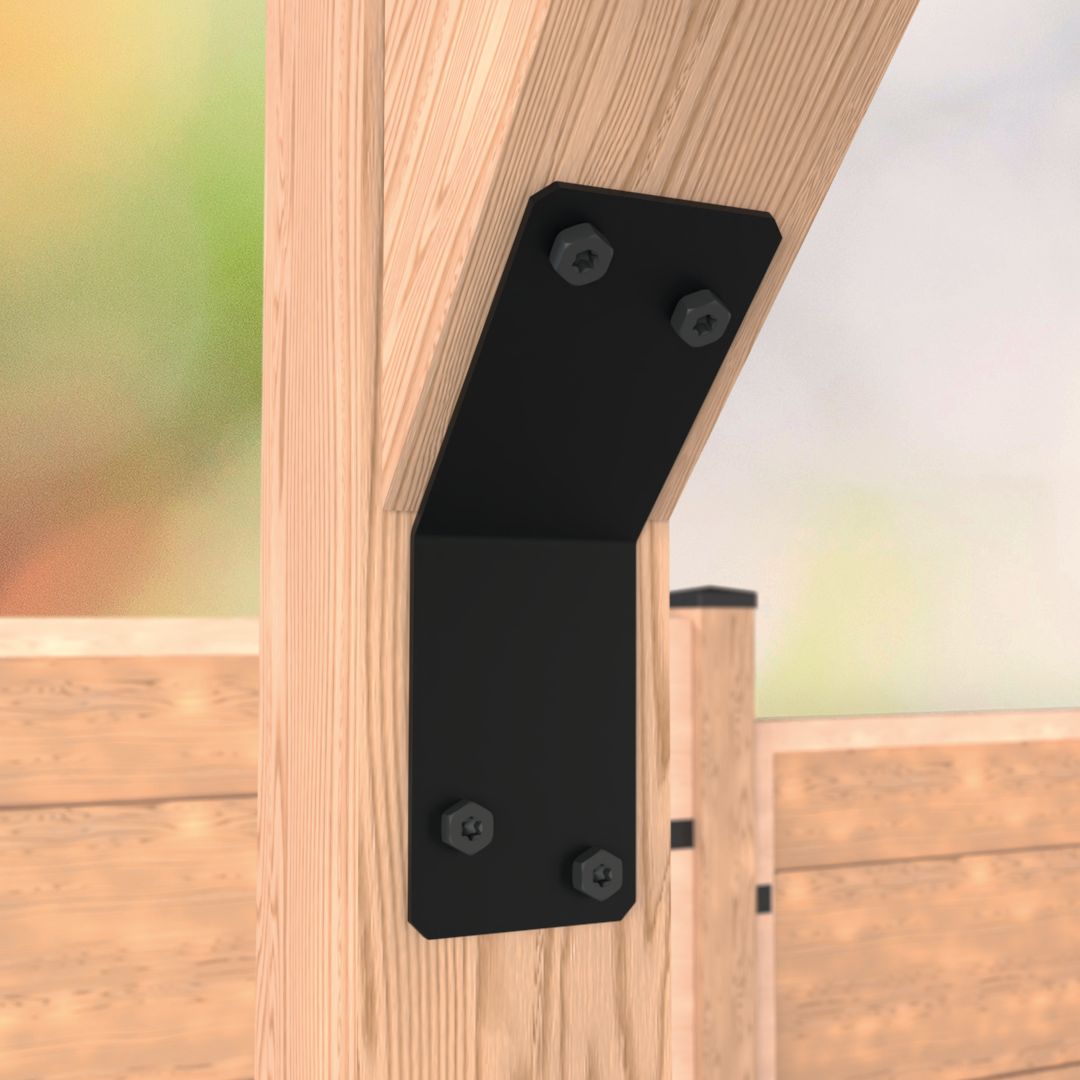

C_AB135_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

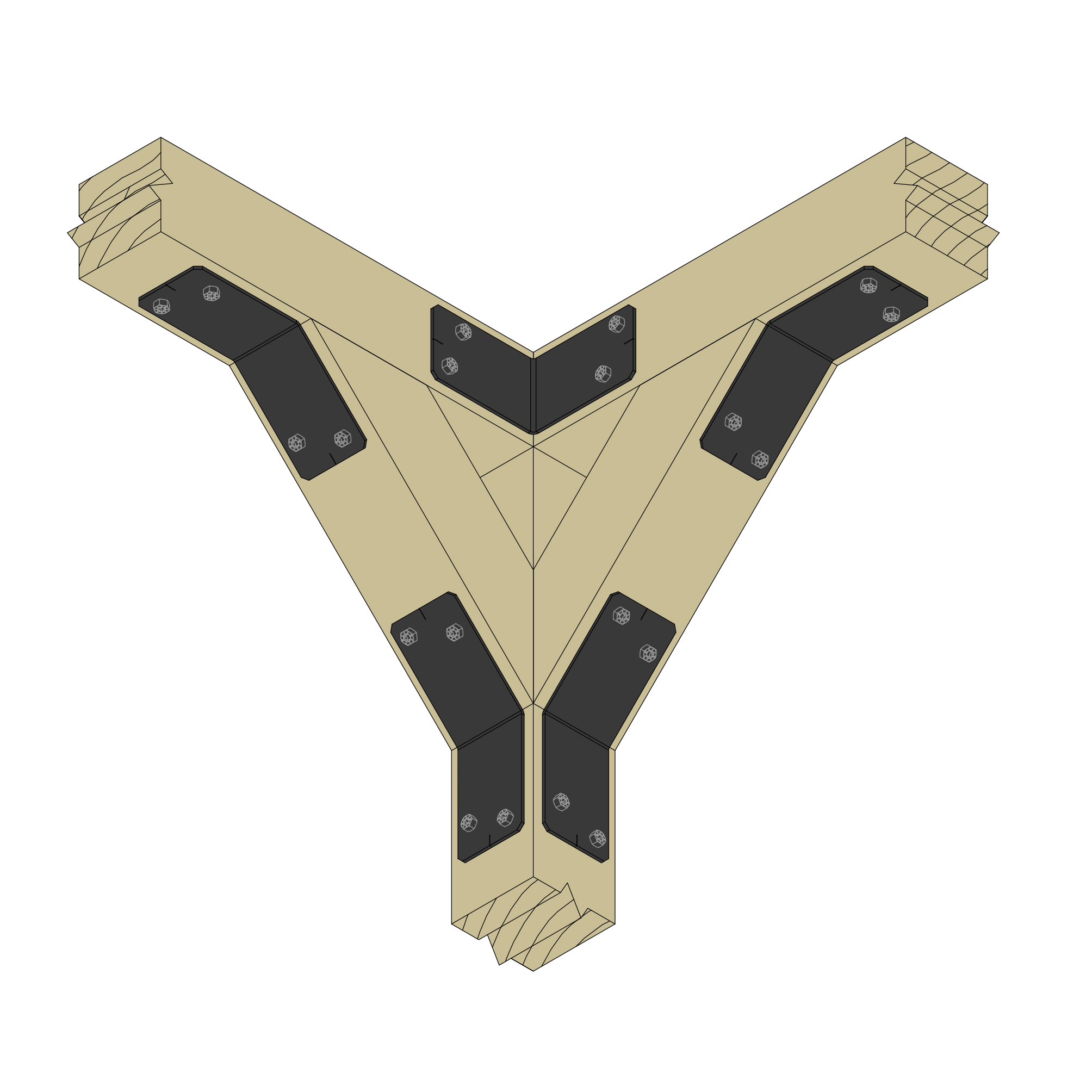

C_AB113-135BPB_InstIll_Ill_Instld_FR_FR_CN_STEP01

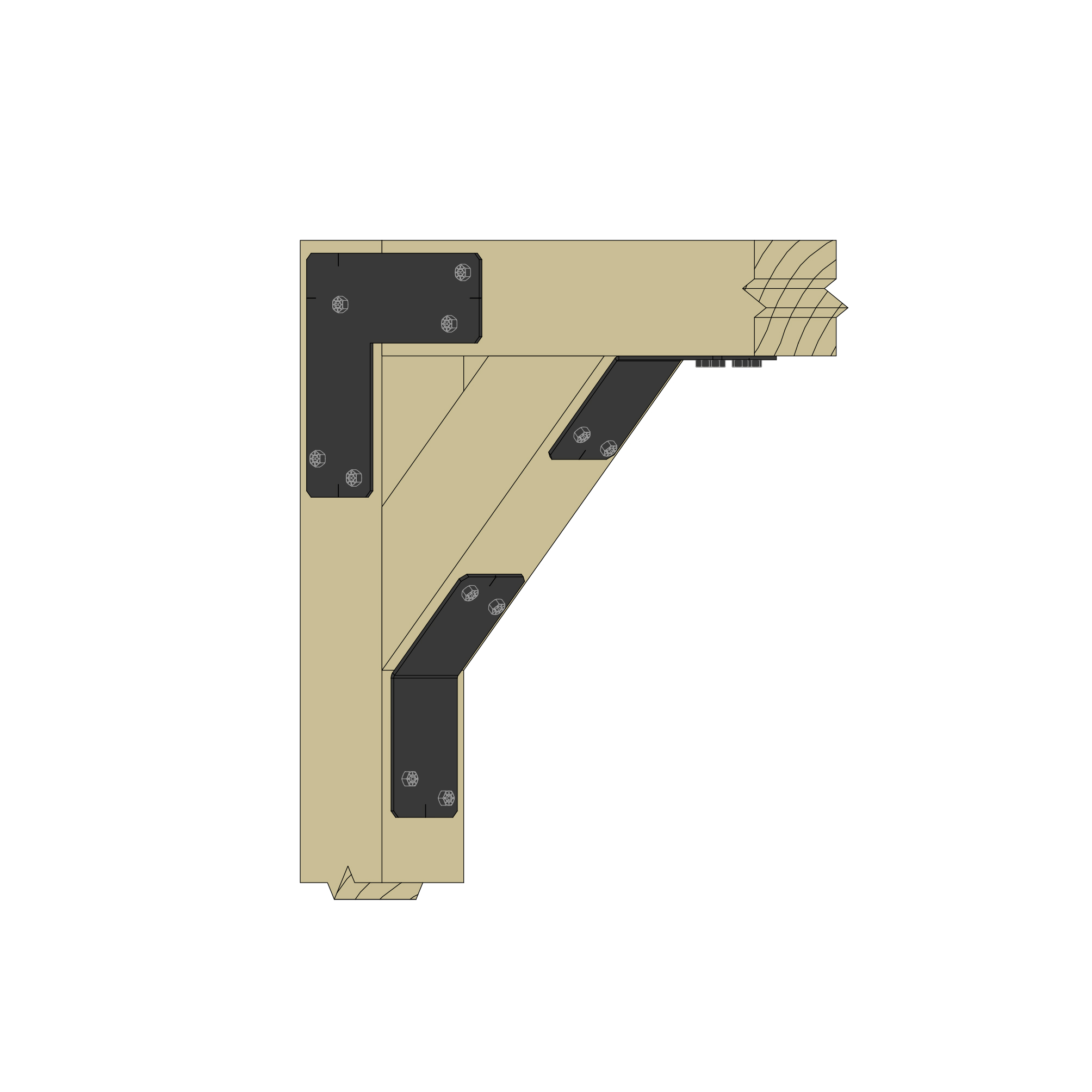

C_AB113-135BPB_InstIll_Ill_Instld_FR_FR_CN_STEP02

Caractéristiques

Matière

  • Acier galvanisé S250GD + ZM310 suivant NF EN 10346
  • Finition peinture en poudre Polyester Architecture RAL9005

Avantages

  • Simplifie l’installation des liens de contreventement,
  • Idéal pour le contreventement des structures par jambes de force,
  • Assure une connexion solide et précise à 45°,
  • Simple à installer à l’aide de vis SSH tête noire,
  • Finition noire pour une grande discrétion dans la structure,
  • Haute résistance à la corrosion pour un usage extérieur (hors bord de mer)...

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

  • Poutres,
  • Pergolas,
  • Carports...

Données techniques

Dimensions

C_AB113-135BPB_ProdIll_Ill_ProdLA_FR_FR_CY

Dimensions

Références Dimensions [mm]
A B C t Perçages
Ø10
AB113-135BPB1111117034
Array

Installation

Montage

Fixations

  • Vis à tête noire SSH8.0X40PB

Mise en œuvre

  • Convient pour des sections de bois standard de 90 x 90 mm à 200 x 200 mm

Produits associés
