AB-PB

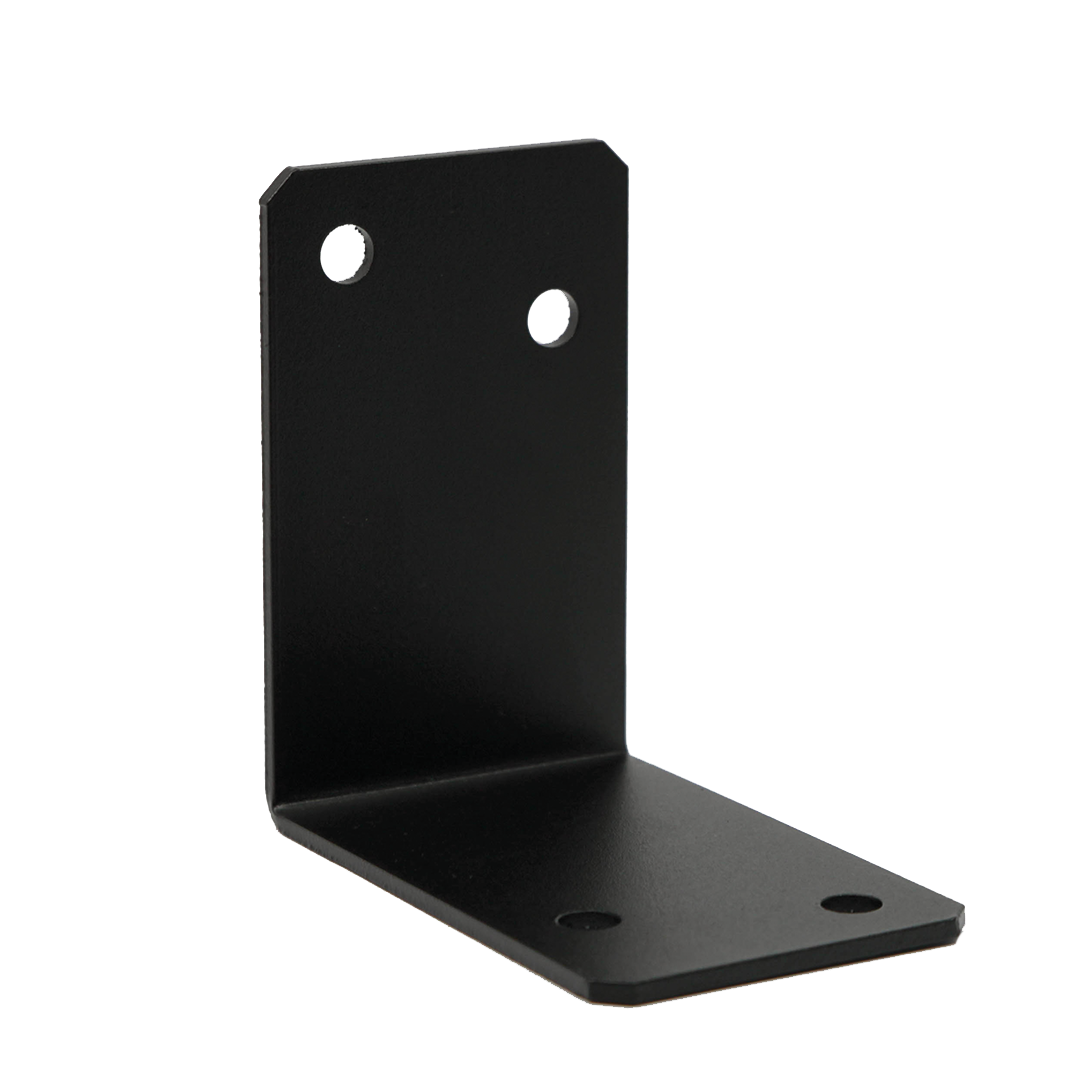

Équerre d’assemblage 90° - Finition noire

Équerre pour les connexions poteaux-poutres ou autres assemblages à 90° présents dans les constructions légères de jardin telles que les pergolas.

Fiche technique

Classe service 3

Exterieur

Acier RAL 9005

Présentation

Images

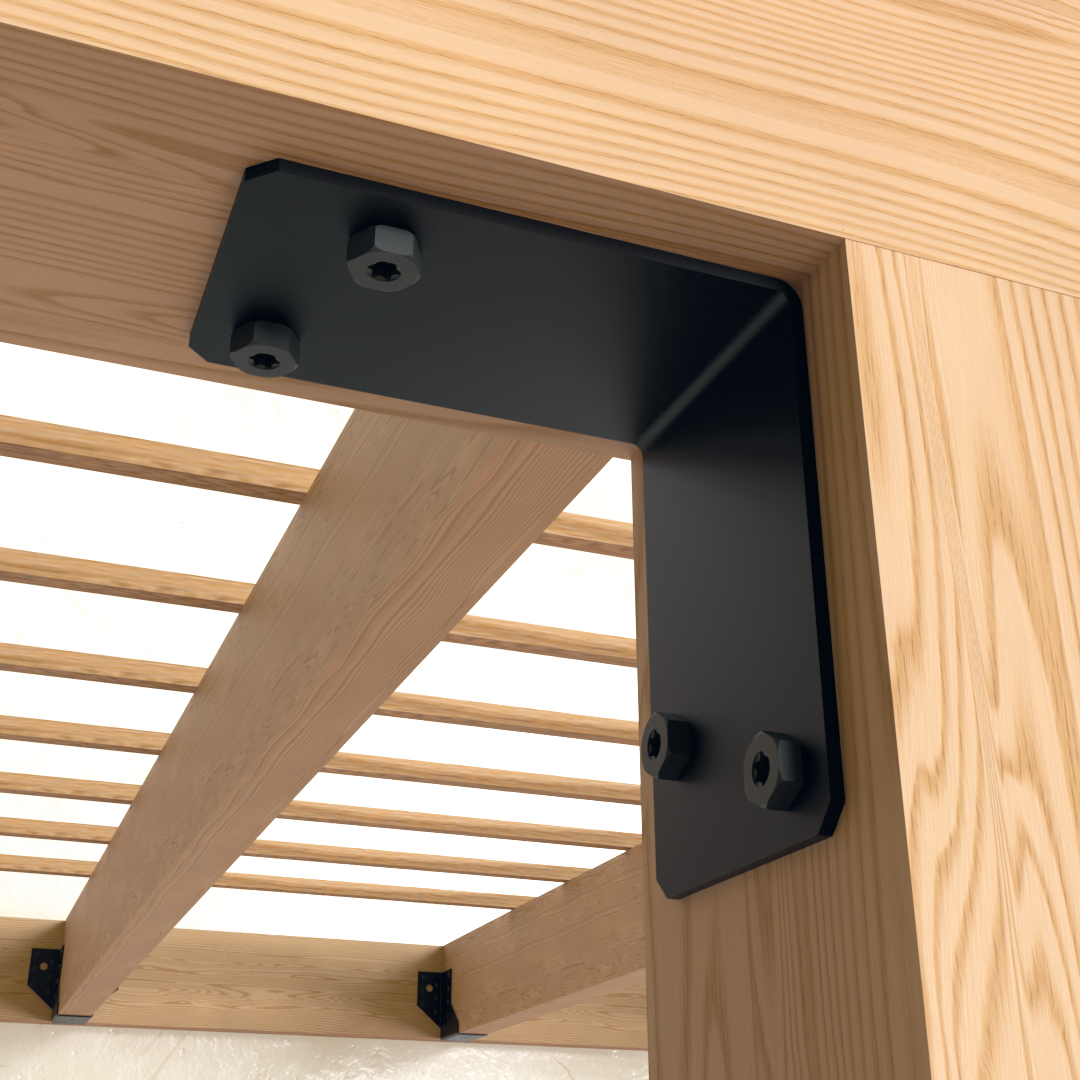

C_AB90-SSHCovArt_Pho_Prod_Hero-1080_EU_EU_CO

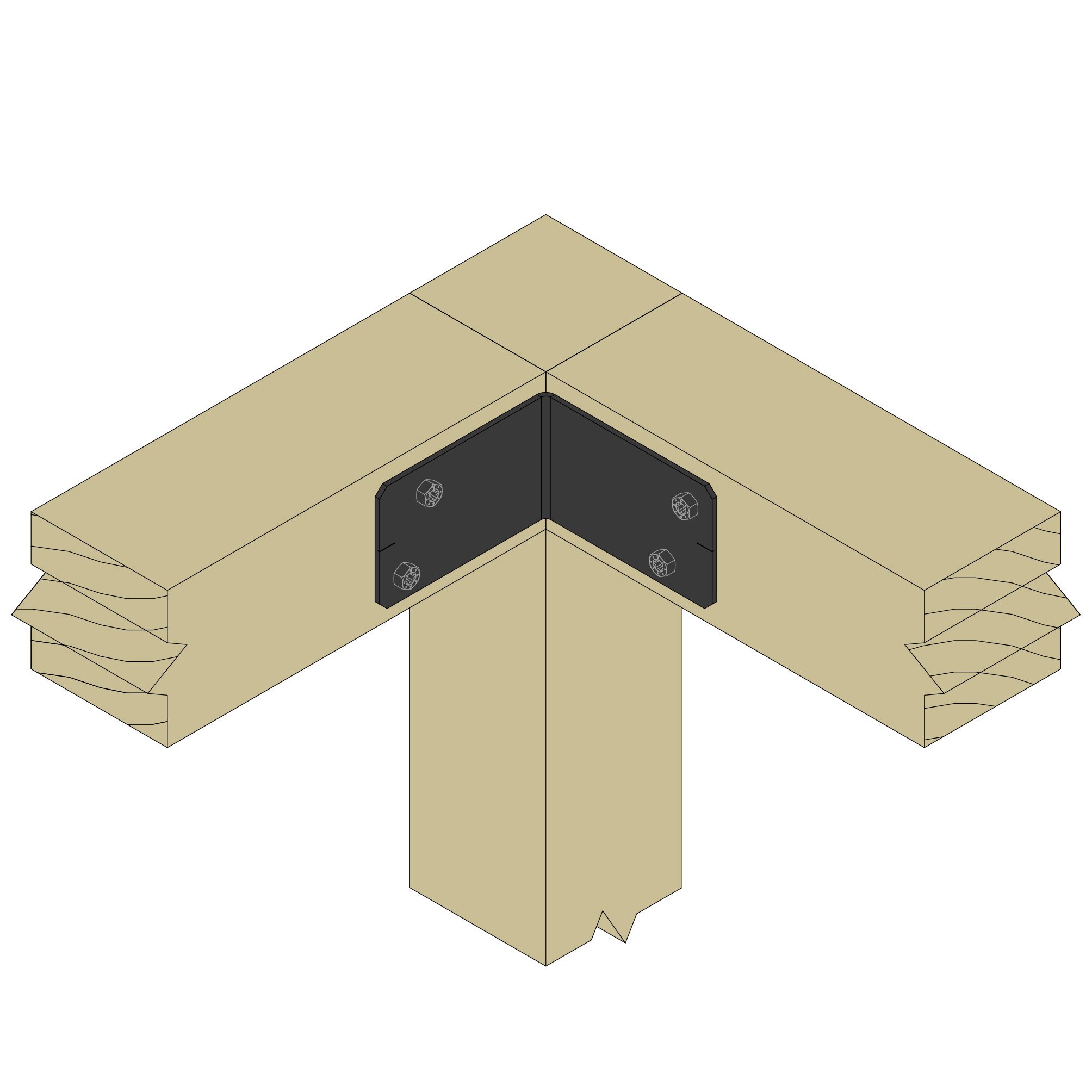

C_AB113-135BPB_InstIll_Ill_Instld_FR_FR_CN_STEP01

Caractéristiques

Matière

Acier galvanisé S250GD + ZM310 suivant NF EN 10346
Finition peinture en poudre Polyester Architecture RAL9005

Avantages

Améliore la fiabilité et l’esthétique des pergolas,
Assure une connexion solide et précise à 90°,
Finition noire pour une grande discrétion dans la structure,
Simple à installer à l’aide de vis SSH tête noire,
Haute résistance à la corrosion pour un usage extérieur (hors bord de mer)...

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé...
Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

Poutres,
Pergolas,
Carports...

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]				Perçages
Références	A	B	C	t	Ø10
AB113BPB	113	113	70	3	4

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
Aucun article disponible.	Aucun article disponible.	Aucun article disponible.	Aucun article disponible.	Aucun article disponible.	Aucun article disponible.

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

Aucun article disponible.
