Équerre d'isolation acoustique

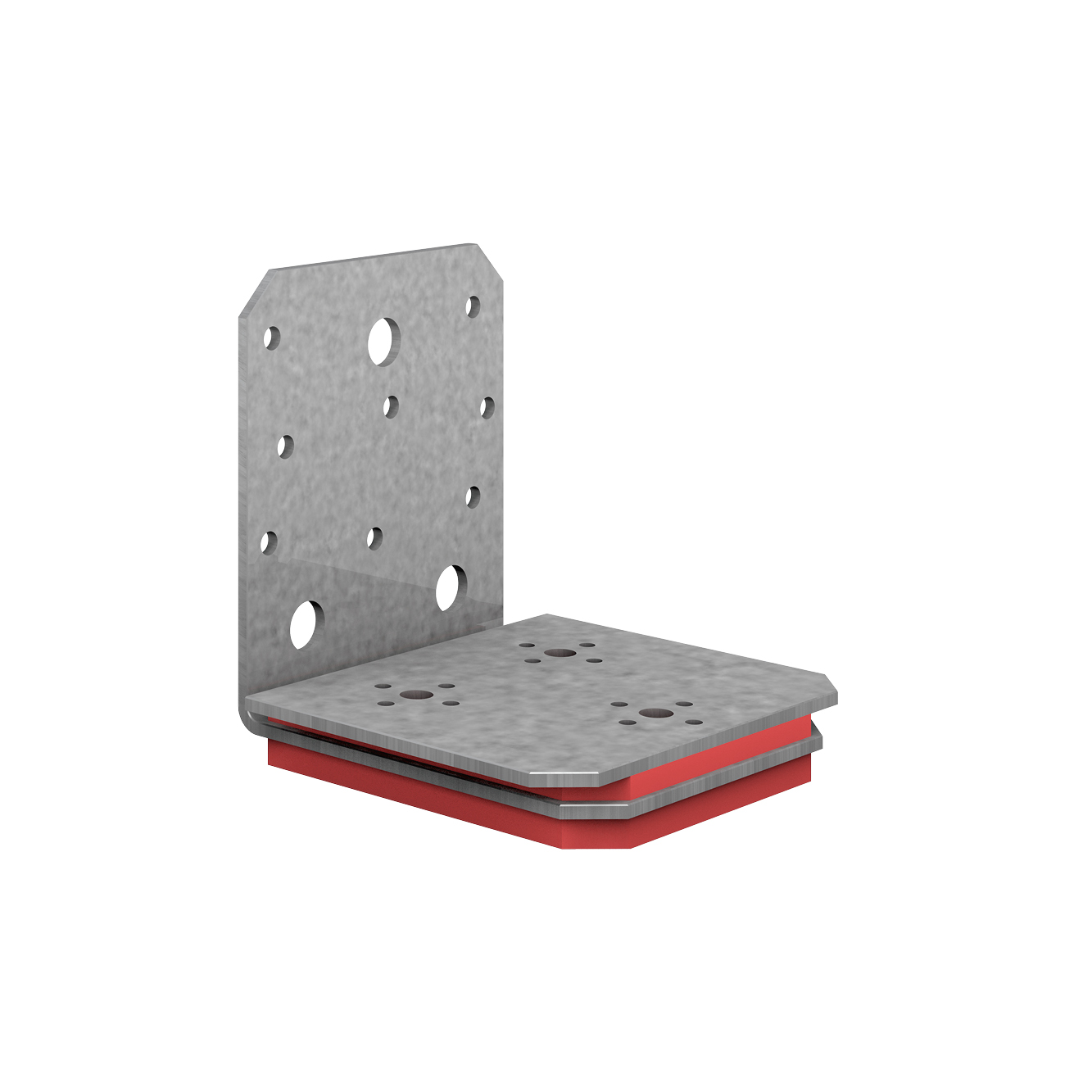

L'equerre acoustique ABAI est une équerre innovante car elle associe une équerre classique à un matériau d'isolation acoustique. Elle permet la connexion entre éléments de mur et de plancher en panneaux multiplis (CLT), tout en garantissant une isolation phonique grâce à une bande préinstallée de 12 mm sous l'équerre.

Fiche technique

Marquage CE

ETA

Classe service 2

Intérieur

EPD

Acier galvanisé Z275

ABAI_SSTBP_homepage_DE_de

Présentation

Images

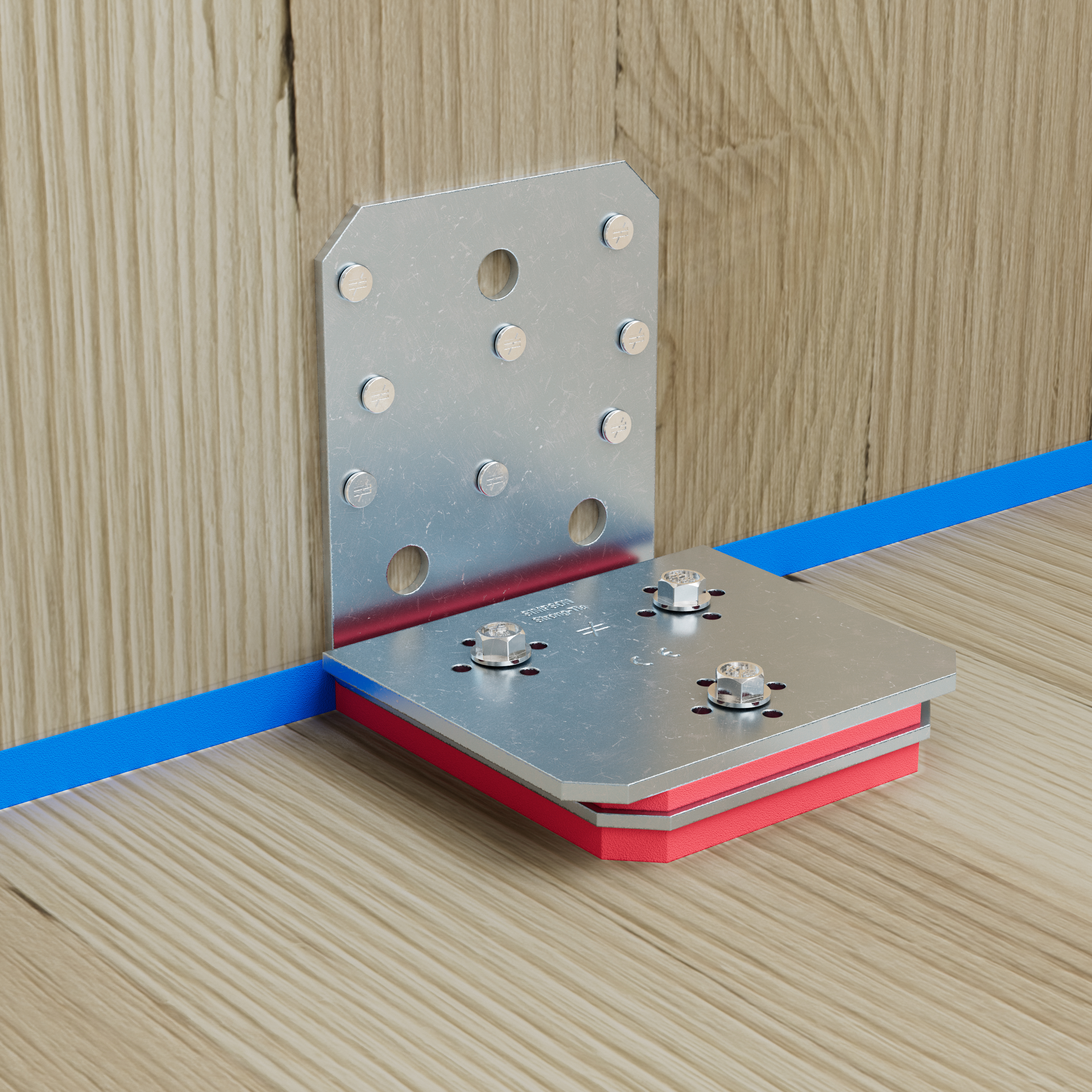

Fixation de l'équerre avec les vis SDS

Montage à l'aide du gabarit MOABAI

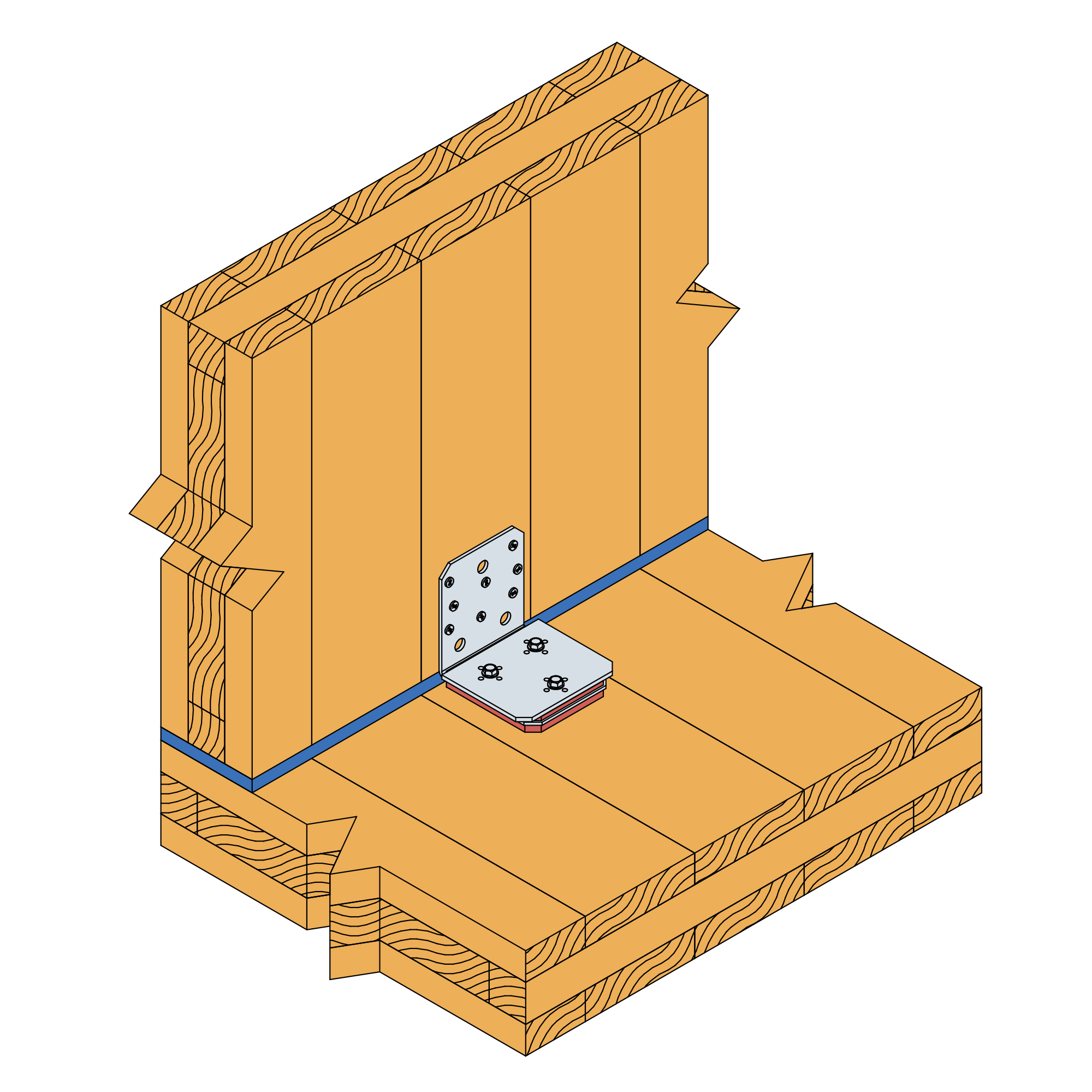

Exemple de mise en œuvre

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : 3 mm.

Avantages

Réduction du transfert phonique entre composants de la structure,
Etanchéité à l'air améliorée,
Solution rapide à mettre en oeuvre.

Application

Support

Porteur : bois massif, bois lamellé-collé, bois lamellé-croisé,
Porté : bois massif, bois lamellé-collé, bois lamellé-croisé.

Domaines d'utilisation

Connexion et isolation phonique des murs et planchers,
Assemblage de panneaux CLT.

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Autre		Dimensions[mm]						Perçages Aile A[mm]		Perçages Aile B[mm]
	Qté par boîte	Poids[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Ep.[mm]	Rond		Rond
	Qté par boîte	Poids[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Ep.[mm]	Ø5[mm]	Ø11[mm]	Ø7
ABAI105	20.0	0.81	113	103	90	106	18	3	8	3	3

A fixer avec la référence de vis SDS25600MB.

Valeurs caractéristiques

Dimensions

Référence	Capacité de l’équerre
	Valeurs caractéristiques - Connexion bois sur bois - Clouage total
	Fixations				Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre[kN]				Coefficient de raideur Kₛₑᵣ par direction d'effort[kN/mm]
	Aile A		Aile B		R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
	Qté	Type	Qté	Type	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
ABAI105	8.0	CNA4,0x60	3.0	SDS25600	2,0/kmod	2,0/kmod	3,3/kmod	2,3/kmod	0.8	0.68	1.16	0.8

Pour les efforts combinés, se référer à la formule suivante :

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} \right )^2+ \left ( \frac {F_{2/3,d}}{R_{2/3,d}} \right )^2 + \left ( \frac{F_{4/5,d}}{R_{4/5,d}} \right )^2} \le 1$

Valeurs caractéristiques simplifiées - Connexion bois sur bois - 1 équerre

Dimensions

Référence	Capacité de l’équerre
	Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total
	Fixations				Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres[kN]				Coefficient de raideur Kₛₑᵣ par direction d'effort
	Aile A		Aile B		R₁,ₖ*	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
	Qté	Type	Qté	Type	R₁,ₖ*	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
ABAI105	8.0	CNA4,0x60	3.0	SDS25600	2.2	2.2	3.7	2.6	0.8	0.68	1.16	0.8

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE.

Pour les combinaisons d'efforts:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

Installation

Montage

Installation

Pour une efficacité totale, la présence d'une bande isolantes sous les panneaux murs CLT est impérative. Un gabarit de montage (réf. MOABAI) est disponible pour une meilleure pose de l'équerre ABAI. Il évite en effet la compression de la bande présente sous l'équerre.

Fixations préconisées :
Aile B :
