SDS

Vis pour connecteurs tête hexagonale

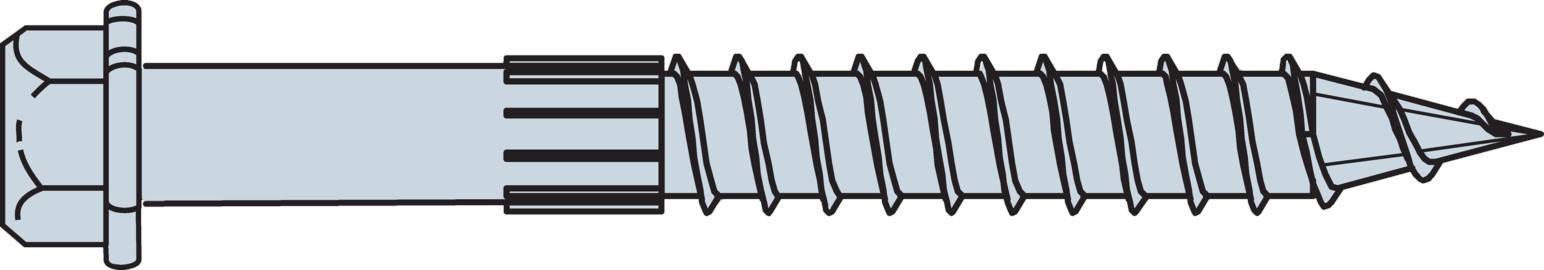

La vis SDS est une vis à bois structurelle, idéale pour l'installation de nombreux connecteurs ainsi que pour les applications bois sur bois. Elle peut être utilisée notamment avec l'équerre acoustique ABAI105.

Fiche technique
Marquage CE
Classe service 3
Revêtement double barrière
Exterieur
Solid Wood

Présentation

Images


Caractéristiques

Marquage CE

  • Suivant la norme EN14592 et l'ITTR-10/0014.

Matière

  • Acier traité à chaud : revêtement double barrière.

Avantages

  • Installation simplifiée grâce à un système de guidage,
  • Tête estampillée du symbole ≠ : identification facilitée même après installation,
  • Pointe anti-fendage type 17 pour une pénétration efficace : aucun pré-perçage nécessaire,
  • Revêtement double barrière : résistance à la corrosion égale à la galvanisation à chaud.

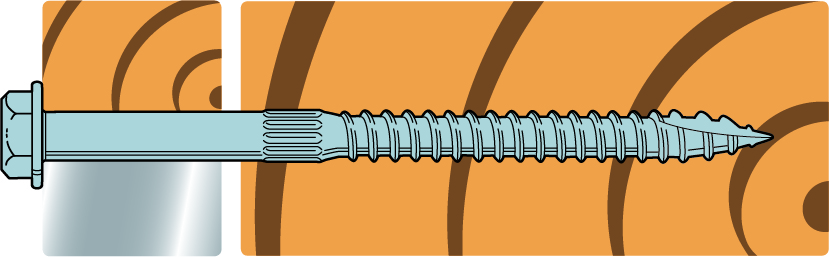

Application

Support

  • Porteur : bois massif, bois composite, lamellé-collé,
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d'utilisation

  • Equerres ABAI sur bois CLT,
  • Connecteurs structurels sur bois,
  • Fixations bois sur bois.

Données techniques

Dimensions


Dimensions

Références Dimensions fixations [mm] Qty/box
d l dh d1 lg
SDS25600MB6.515212.84.883100

Caractéristiques

Références Moment d’écoulement plastique caractéristique [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] Résistance caractéristique en traction - ftens,k [kN] Résistance caractéristique à la torsion - ftor,k [Nm] Ratio de torsion
SDS25600MB22.213.52719.619.45

Module de glissement

Références Kser [kN/mm]
Bois sur bois – Rlat,k Acier sur bois – Rlat,k
SDS25600MB1.83.5

Valeurs de Kser suivant EN1995-1-1, table 7.1.

Installation

Montage

Vissage

  • Tête hexagonale,
  • Les vis SDS s'installent facilement avec une visseuse basse vitesse munie d'un embout hexagonal.

Certification

Déclaration de performance (DoP)

fr-dop-h10-0014-issue-3.pdf (105.03 KB)
