SIT

Bande d'isolant phonique

La bande SIT est un matériau d’isolation conseillé dans les structures en CLT devant respecter un haut niveau de performance acoustique. Elle garantie une isolation phonique entre les murs et les planchers bois. Le choix de la densité des bandes dépend du poids du mur.

Fiche technique

Nouveautés

Présentation

Images

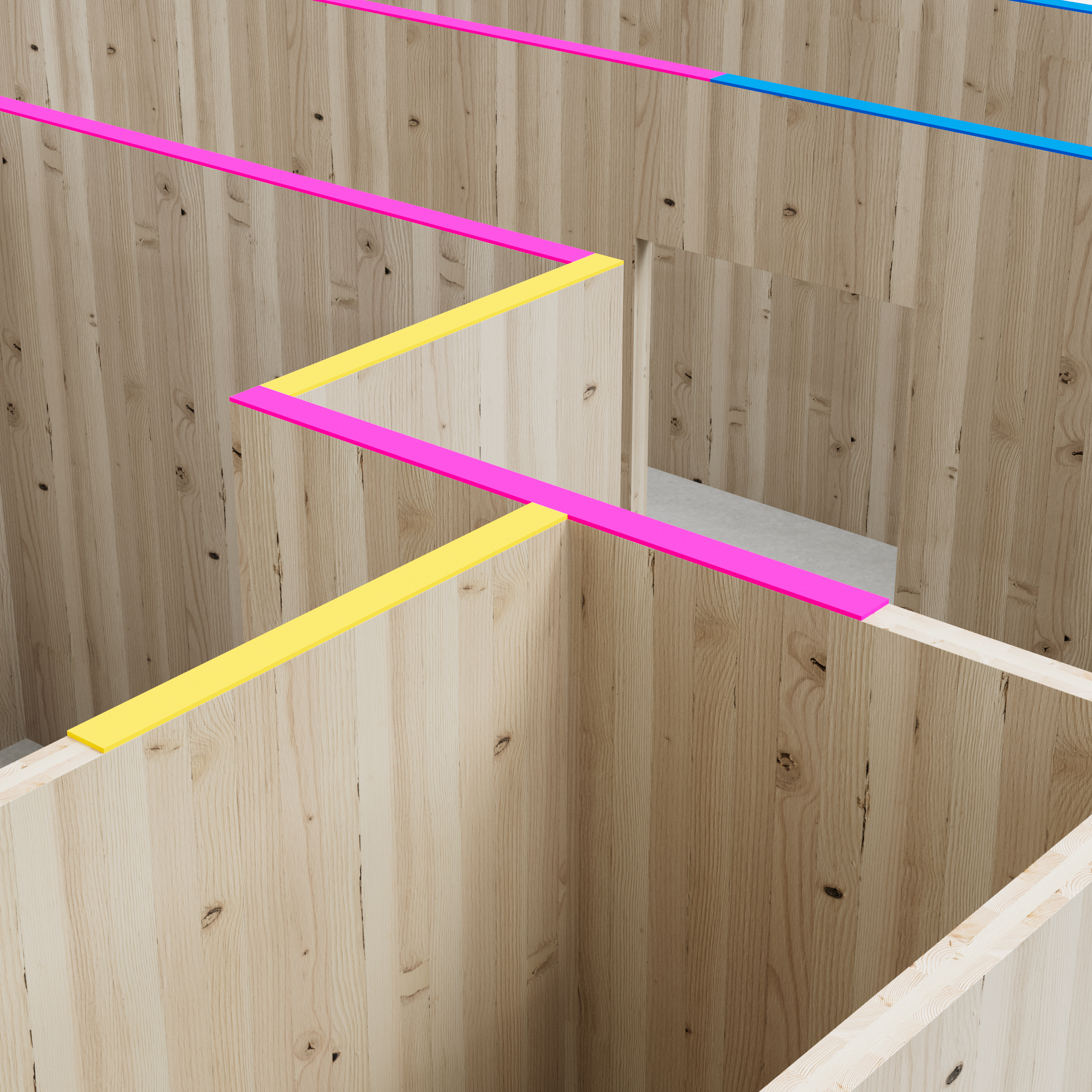

Exemple de mise en œuvre

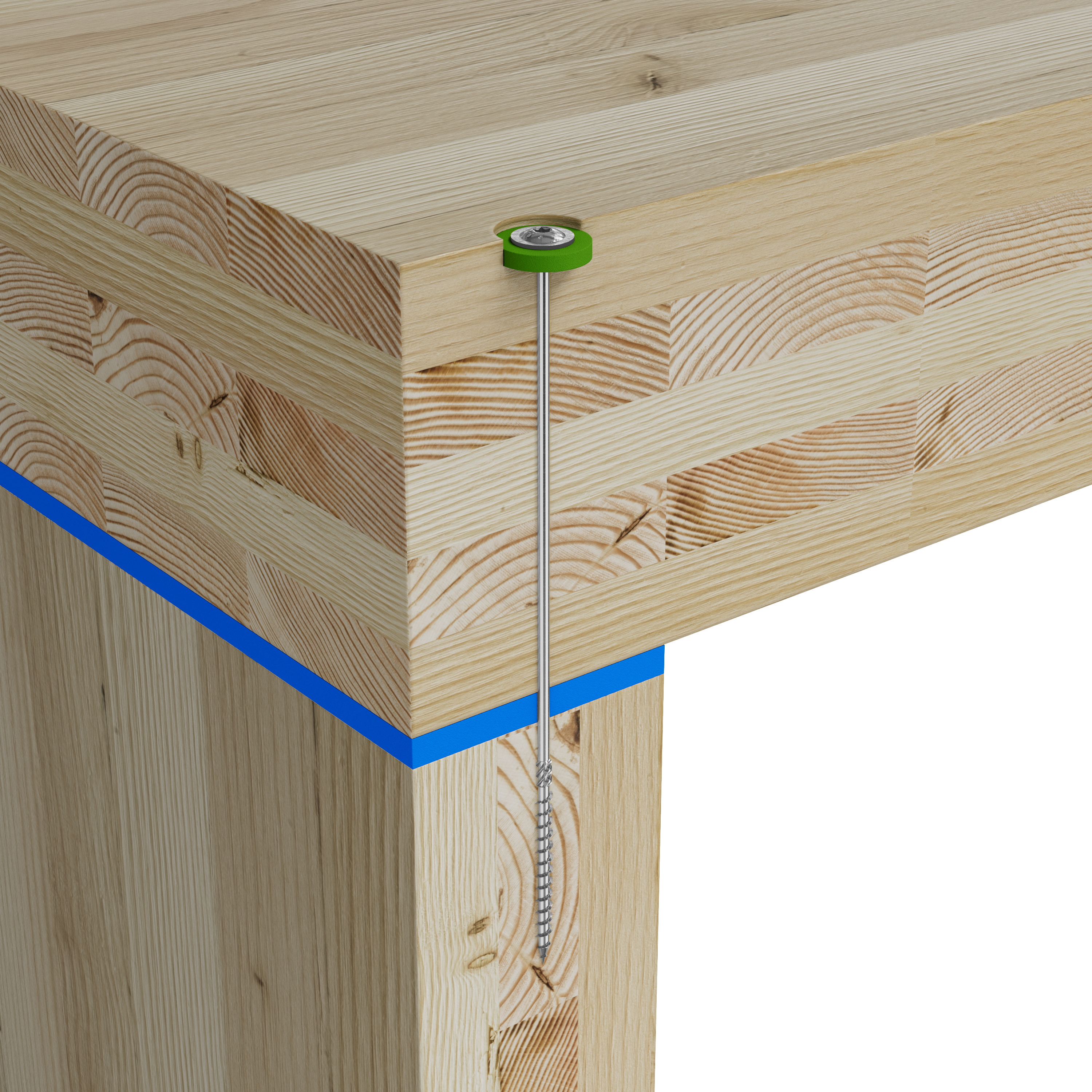

Exemple de mise en œuvre

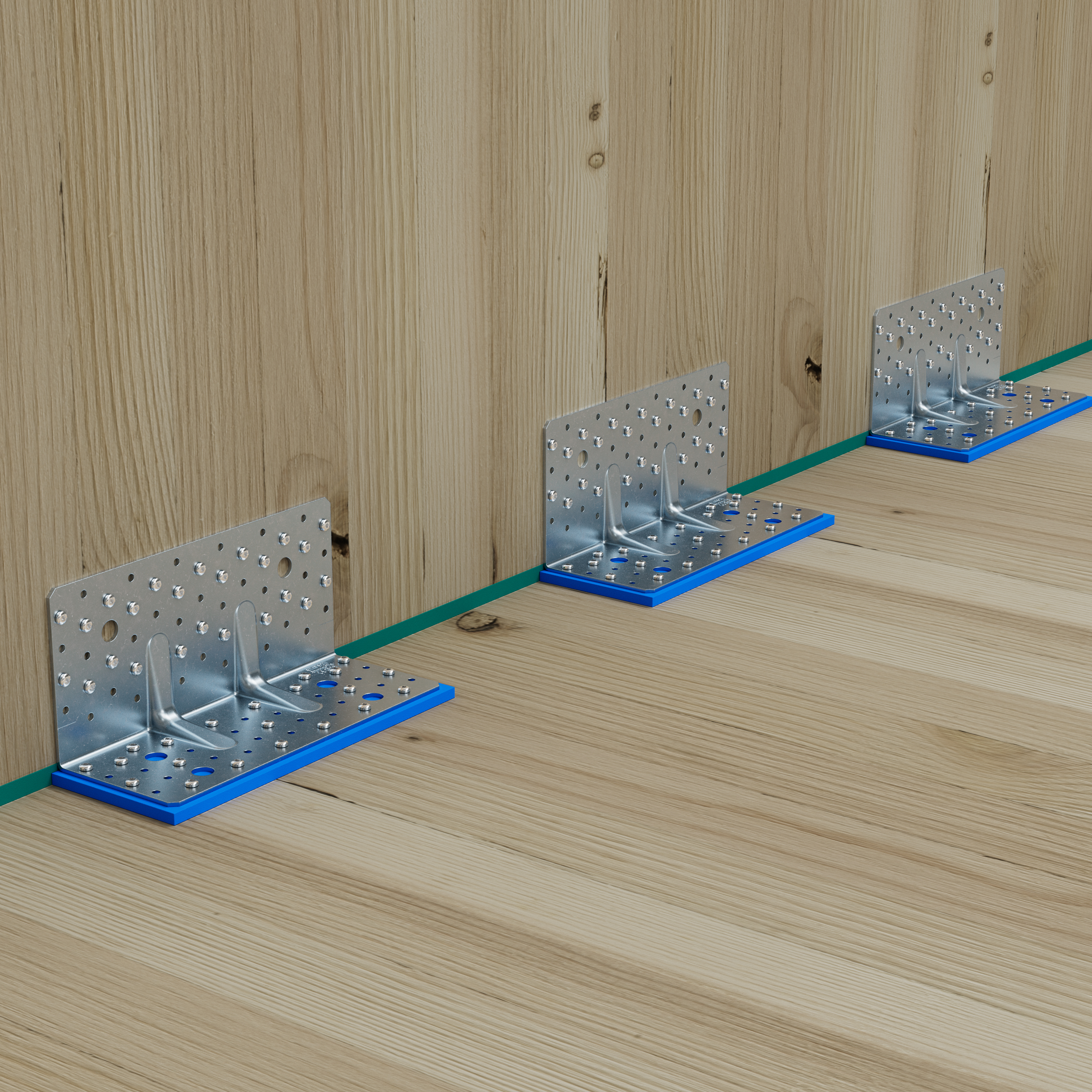

Exemple de mise en œuvre

Caractéristiques

Matière

Polyuréthane à structure cellulaire fermée
Epaisseur 6 mm ou 12,5 mm

Avantages

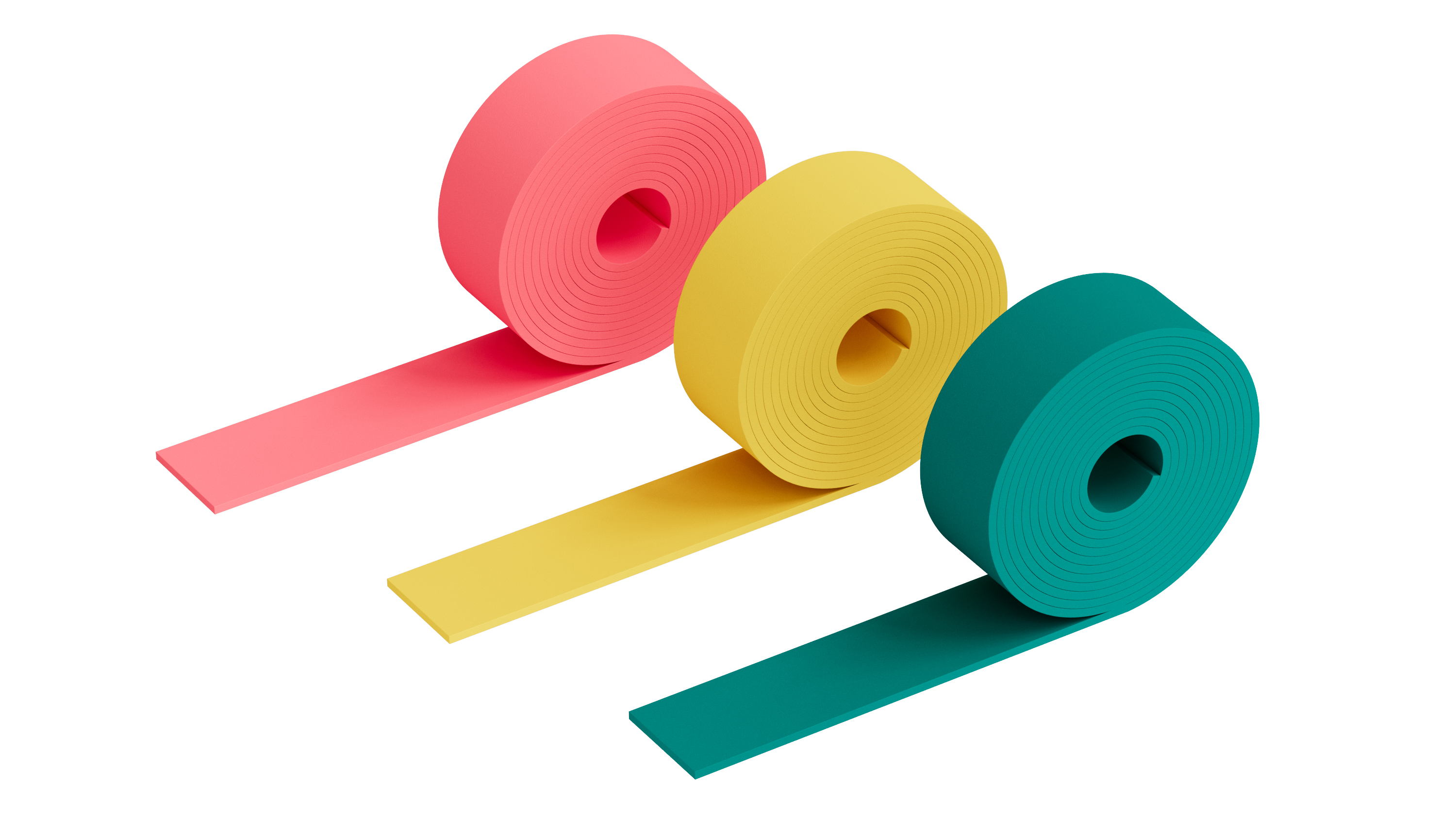

Disponible en bande de longueur 5 mètres, largeur découpable à la demande de 50 à 500 mm.
Absorbtion des vibrations,
Résiste en milieu humide: pas de perte de performance, ni de réaction à l'eau,
Durée de vie estimée de 50 ans.

Application

Support

Porteur : bois lamellé-croisé (CLT)
Porté : bois lamellé-croisé (CLT)

Domaines d'utilisation

Connexion et isolation phonique des murs et planchers,
Assemblage de panneaux CLT...

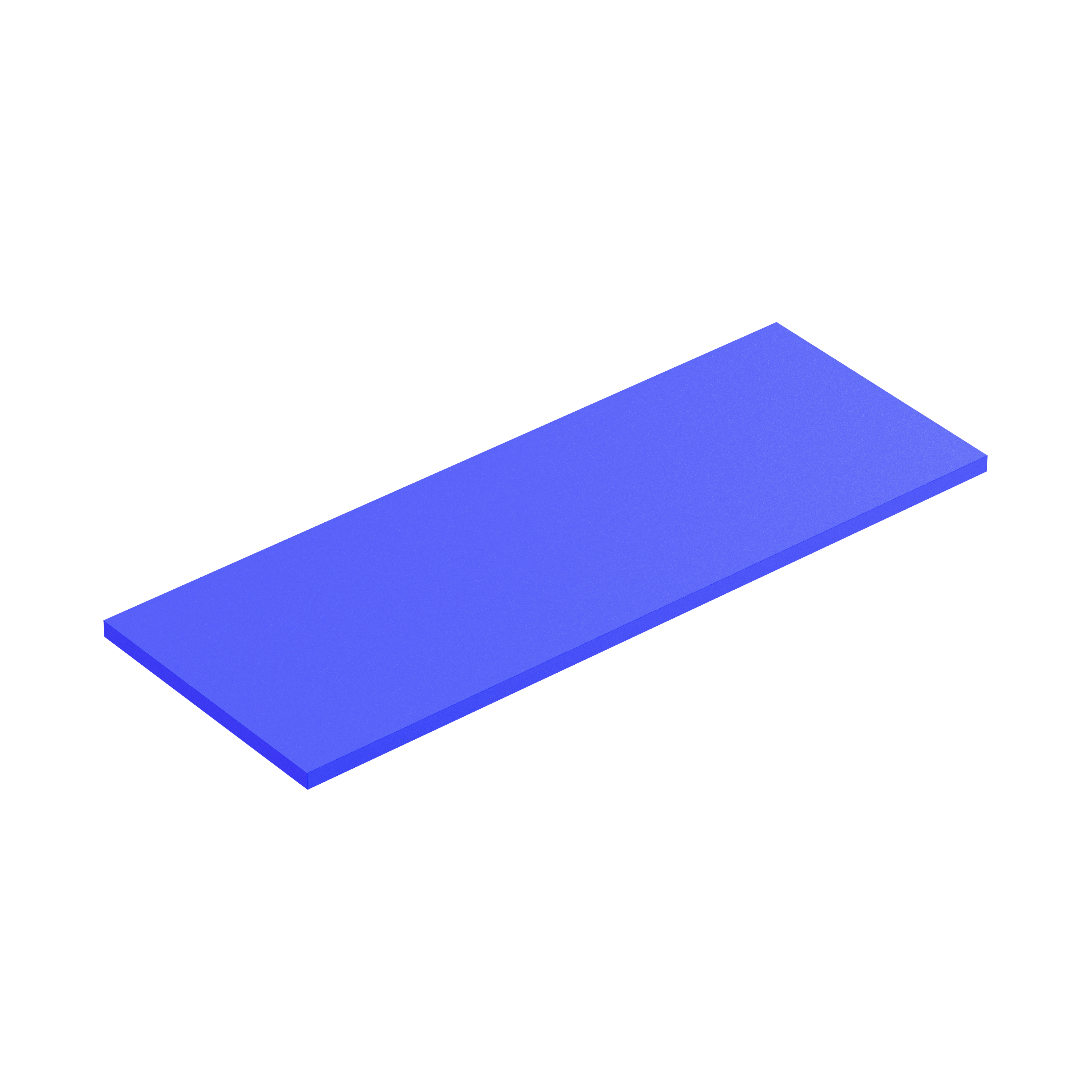

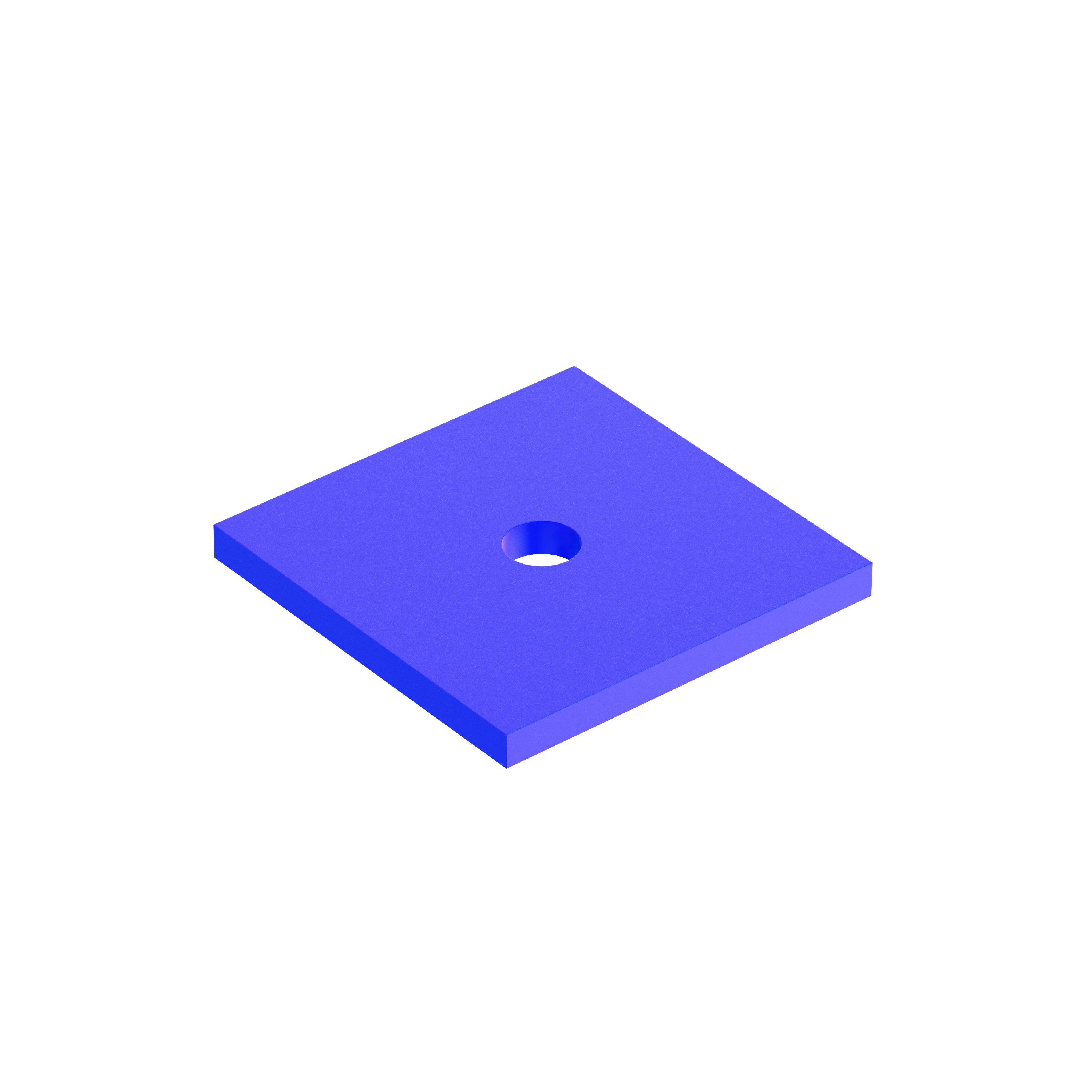

SIT Washer

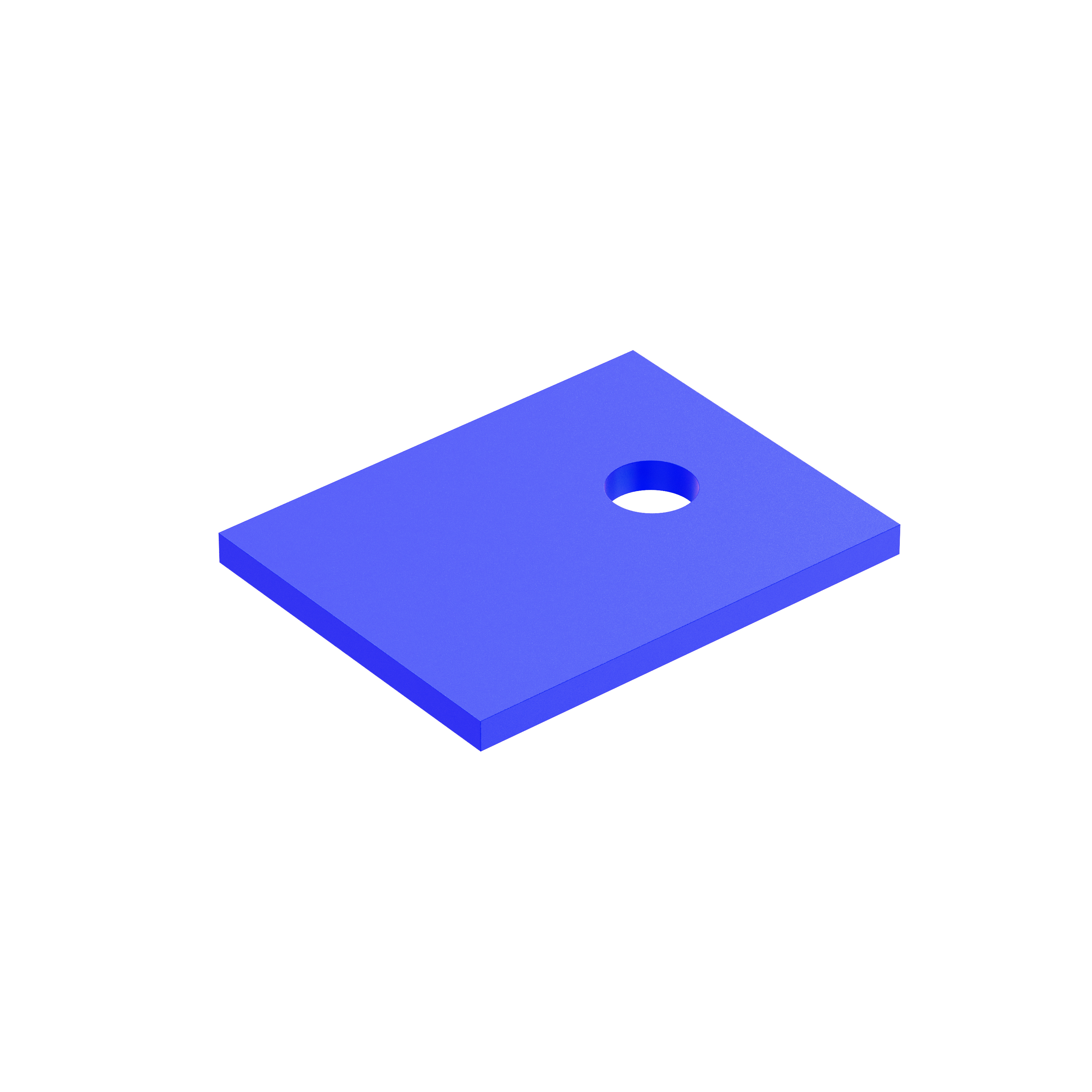

SIT Washer 2

SIT Tile

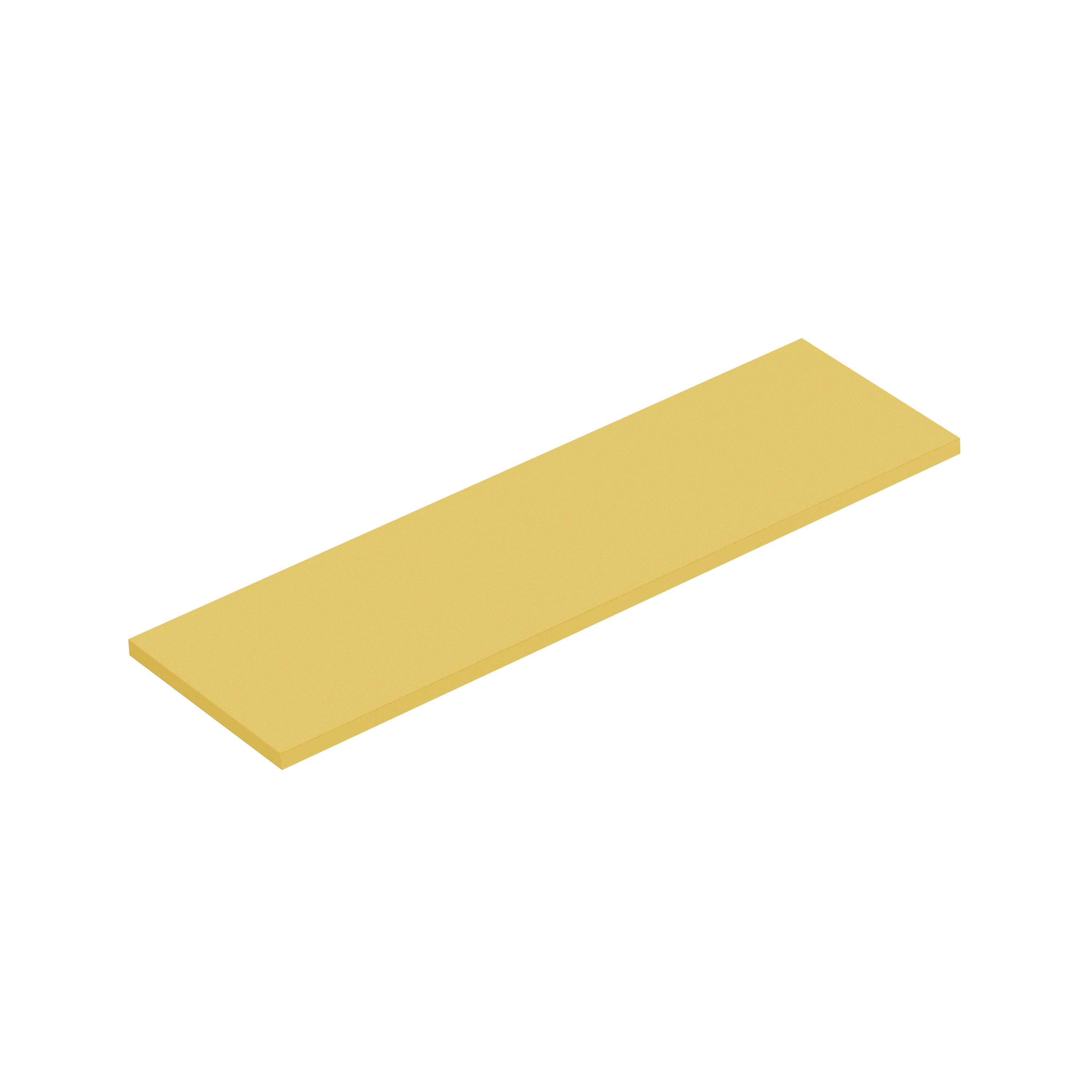

SIT Tile Yellow

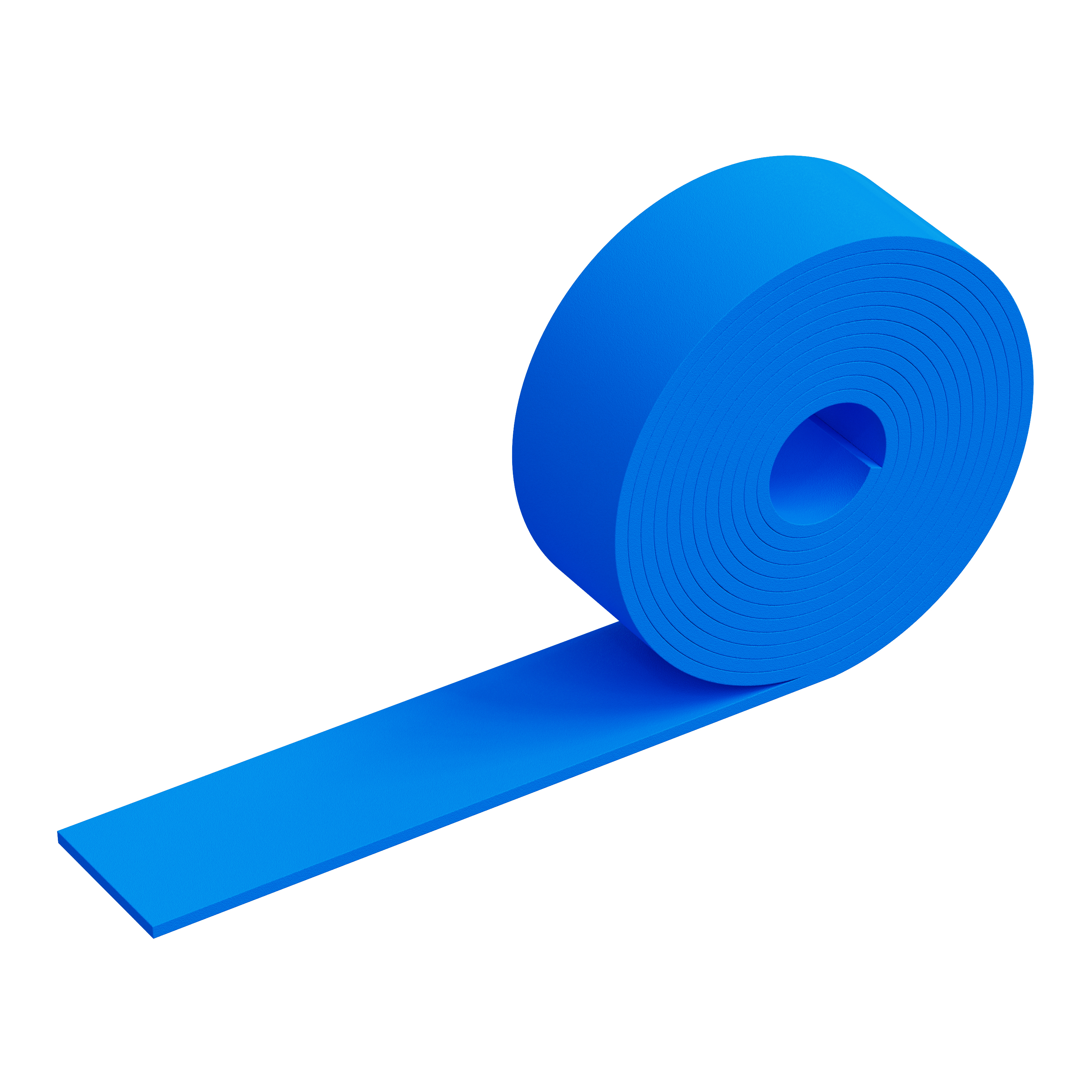

SIT Roll

Données techniques

Dimensions

Référence	Autres données dimensionnelles
	Dimensions[mm]
	A	B	t
SIT75/X/6	20-500	5m	6.25
SIT150/X/6	20-500	5m	6.25
SIT350/X/6	20-500	5m	6.25
SIT750/X/6	20-500	5m	6.25
SIT1500/X/6	20-500	5m	6.25
SIT75/X/12.5	20-500	5m	12.5
SIT150/X/12.5	20-500	5m	12.5
SIT350/X/12.5	20-500	5m	12.5
SIT750/X/12.5	20-500	5m	12.5
SIT1500/X/12.5	20-500	5m	12.5

Propriétés mécaniques – Partie 1

Référence	Autres données dimensionnelles	Acoustic Capacité
	Couleur	Charges statiques (¹)[N/mm²]		Pic de pression (¹)[N/mm²]	Facteur de perte mécanique (²)	Module E statique (²)[N/mm²]	Module E dynamique (²)[N/mm²]	Module de cisaillement statique (²)[N/mm²]	Module de cisaillement dynamique (²)[N/mm²]
	Couleur	Min.	Max.	Pic de pression (¹)[N/mm²]	Facteur de perte mécanique (²)	Module E statique (²)[N/mm²]	Module E dynamique (²)[N/mm²]	Module de cisaillement statique (²)[N/mm²]	Module de cisaillement dynamique (²)[N/mm²]
SIT75/X/6	Rouge	0.05	0.075	2	0.07	0.75	0.85	0.12	0.17
SIT150/X/6	Jaune	0.1	0.15	3	0.07	1.13	1.32	0.19	0.26
SIT350/X/6	Vert	0.23	0.35	4.2	0.08	3.01	3.42	0.38	0.55
SIT750/X/6	Bleu	0.5	0.75	6	0.08	6.69	7.54	0.69	1.02
SIT1500/X/6	Violet	1	1.5	6.8	0.09	11.99	14.94	0.99	1.48
SIT75/X/12.5	Rouge	0.05	0.075	2	0.07	0.75	0.85	0.12	0.17
SIT150/X/12.5	Jaune	0.1	0.15	3	0.07	1.13	1.32	0.19	0.26
SIT350/X/12.5	Vert	0.23	0.35	4.2	0.08	3.01	3.42	0.38	0.55
SIT750/X/12.5	Bleu	0.5	0.75	6	0.08	6.69	7.54	0.69	1.02
SIT1500/X/12.5	Violet	1	1.5	6.8	0.09	11.99	14.94	0.99	1.48

⁽¹⁾Les valeurs s‘appliquent pour un facteur de forme q = 3

Propriétés mécaniques – Partie 2

Référence	Acoustic Capacité
Référence	Résistance à la compression pour une déformation de 10%[N/mm²]	Déformation permanente après compression[%]	Résistance à la traction[N/mm²]	Allongement de rupture[%]	Elasticité au rebond[%]	Résistivité volumique[Ω.cm]
SIT75/X/6	0.09	< 5	1	300	70	> 10^10
SIT150/X/6	0.15	< 5	1.4	300	70	> 10^10
SIT350/X/6	0.34	< 5	2.4	300	70	> 10^10
SIT750/X/6	0.71	< 5	3.9	300	70	> 10^10
SIT1500/X/6	1.34	< 5	5	300	70	> 10^10
SIT75/X/12.5	0.09	< 5	1	300	70	> 10^10
SIT150/X/12.5	0.15	< 5	1.4	300	70	> 10^10
SIT350/X/12.5	0.34	< 5	2.4	300	70	> 10^10
SIT750/X/12.5	0.71	< 5	3.9	300	70	> 10^10
SIT1500/X/12.5	1.34	< 5	5	300	70	> 10^10

Mesuré par la limite supérieure du secteur de performances statiques

Propriétés thermiques

Référence	Acoustic Capacité
Référence	Conductivité thermique[W/m.k]	Température d‘utilisation[°C]	Température extrême[°C]	Inflammabilité
SIT75/X/6	0.07	- 30 / + 70	+ 120	E / EN 13501-1
SIT150/X/6	0.08	- 30 / + 70	+ 120	E / EN 13501-1
SIT350/X/6	0.11	- 30 / + 70	+ 120	E / EN 13501-1
SIT750/X/6	0.13	- 30 / + 70	+ 120	E / EN 13501-1
SIT1500/X/6	0.15	- 30 / + 70	+ 120	E / EN 13501-1
SIT75/X/12.5	0.07	- 30 / + 70	+ 120	E / EN 13501-1
SIT150/X/12.5	0.08	- 30 / + 70	+ 120	E / EN 13501-1
SIT350/X/12.5	0.11	- 30 / + 70	+ 120	E / EN 13501-1
SIT750/X/12.5	0.13	- 30 / + 70	+ 120	E / EN 13501-1
SIT1500/X/12.5	0.15	- 30 / + 70	+ 120	E / EN 13501-1

Mesures effectuées conformément à la norme en vigueur
