ACW

Équerre pour murs rideaux

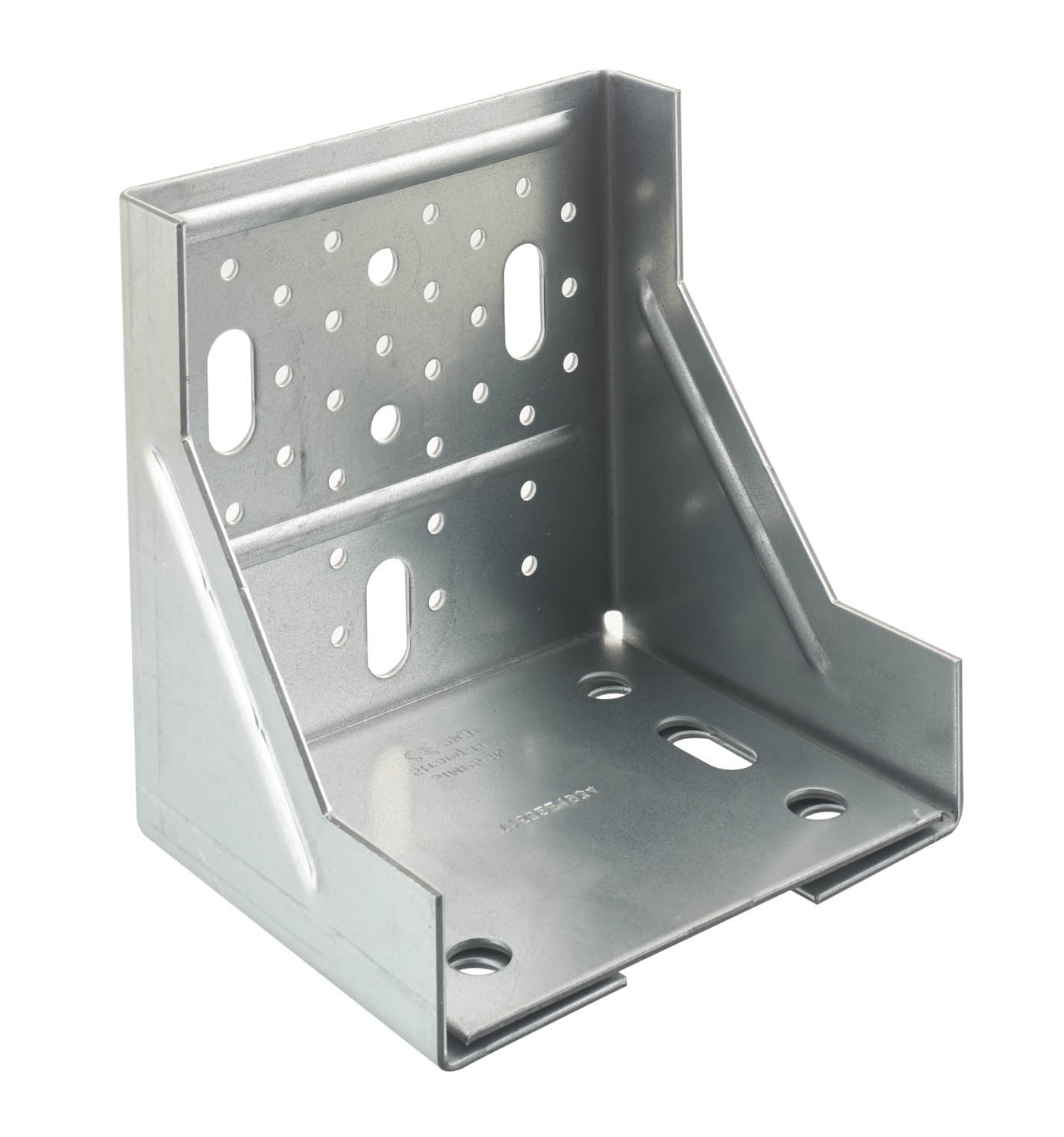

Ce connecteur a été développé pour être utilisé avec des murs rideaux bois, fixés sur dalle béton.  Il peut être utilisé dans plusieurs configurations en fonction des besoins. Sa forme particulière lui permet de reprendre des charges importantes sans aucune déformation.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
  • Epaisseur : 2,5 mm.

Avantages

  • Reprise de charges très élevées,
  • Utilisable dans de nombreuses configurations.

Application

Support

  • Porteur : dalle béton,
  • Porté : murs rideaux.

Domaines d'utilisation

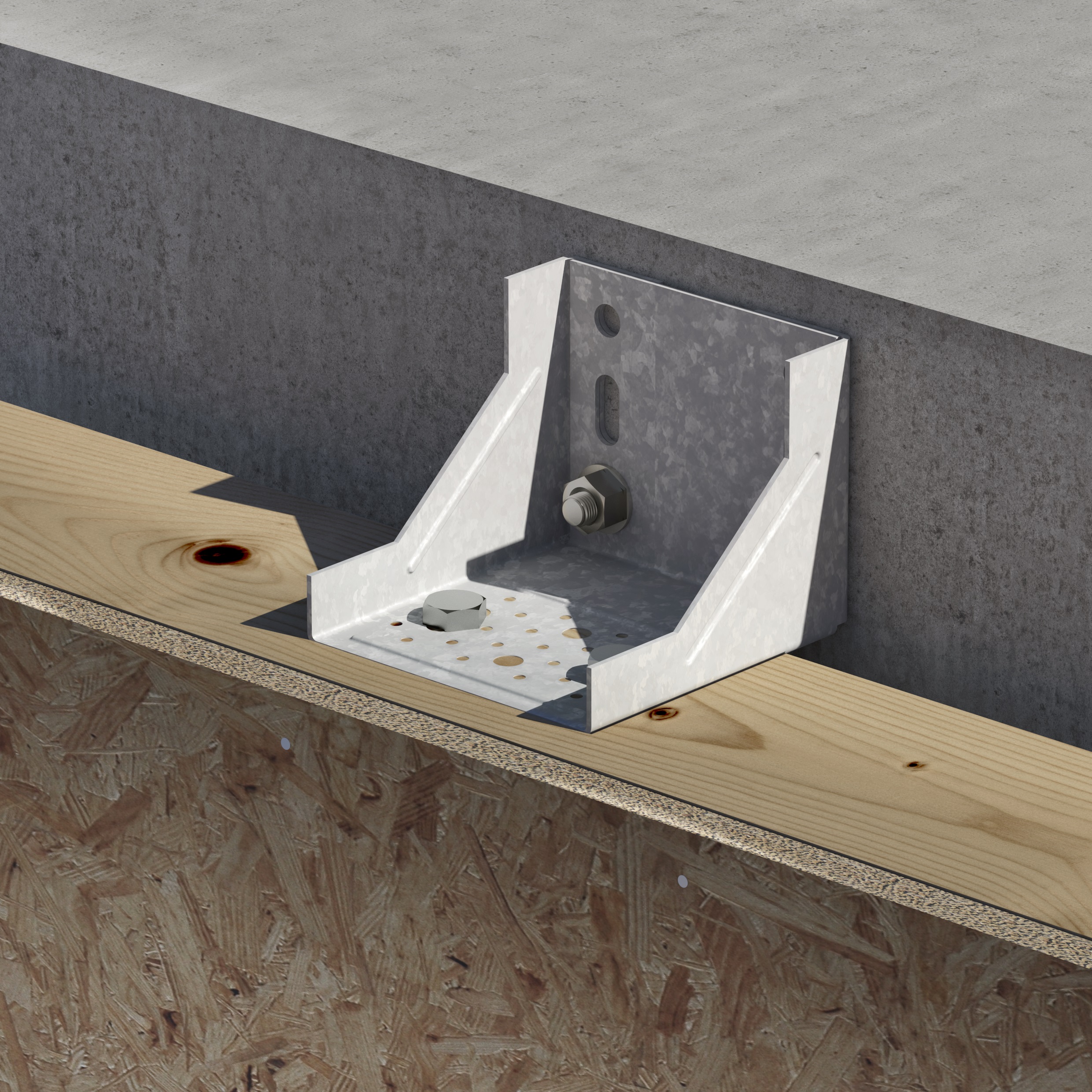

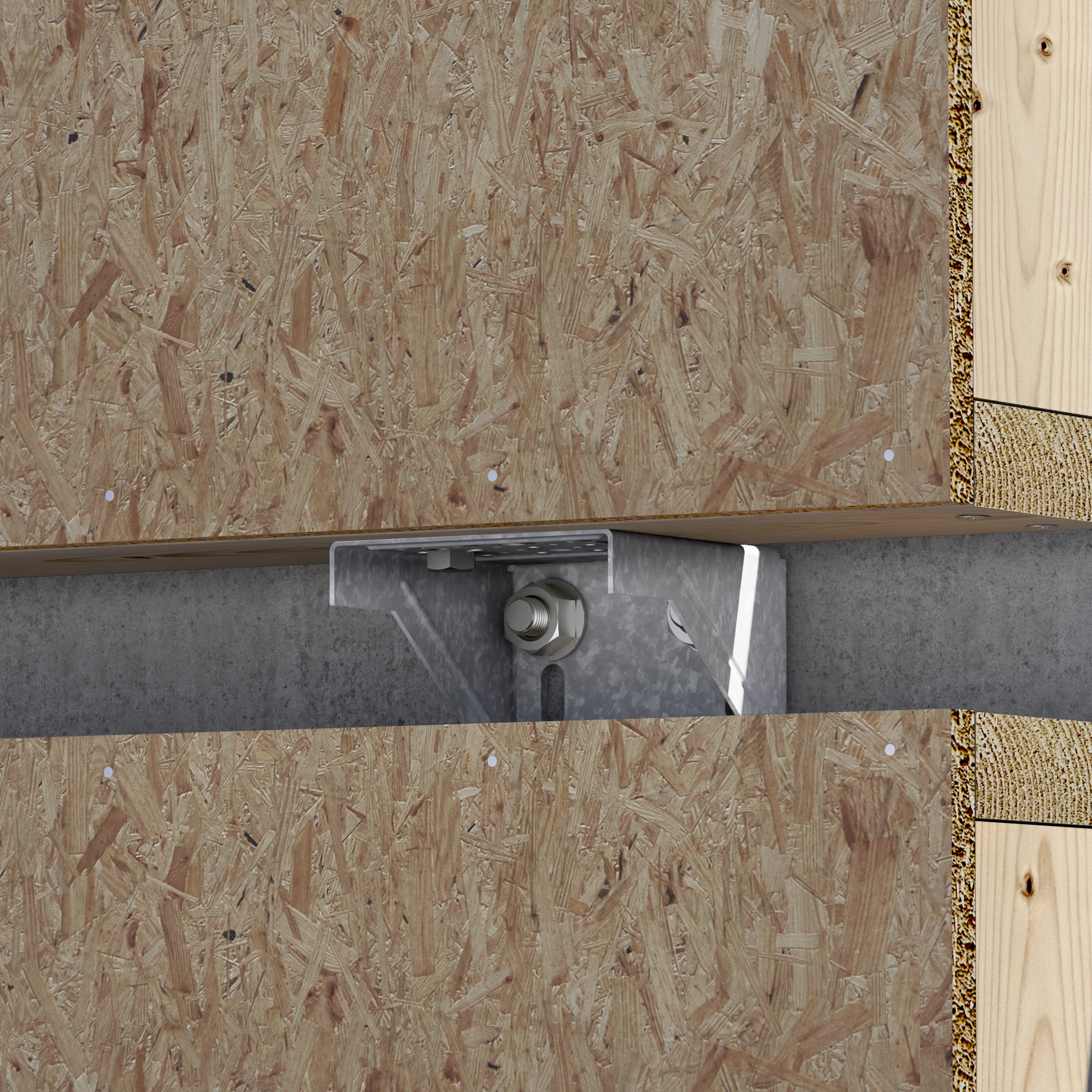

  • Fixation sur dalle béton d'éléments de façade à ossature bois non porteur.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø9 Ø13x30 Ø14 Ø14x30
ACW155 154 123 150 2.5 33 2 1 4 2

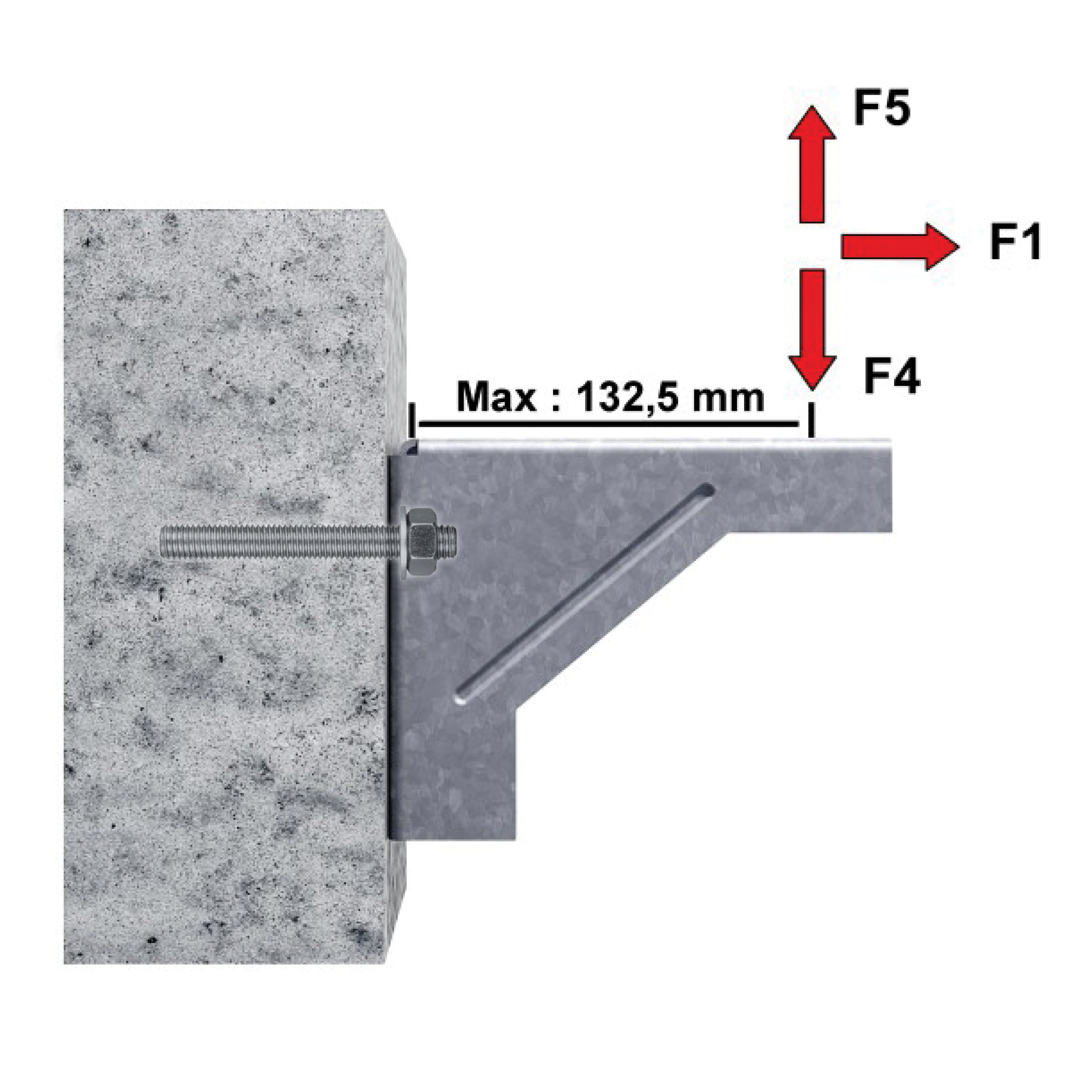

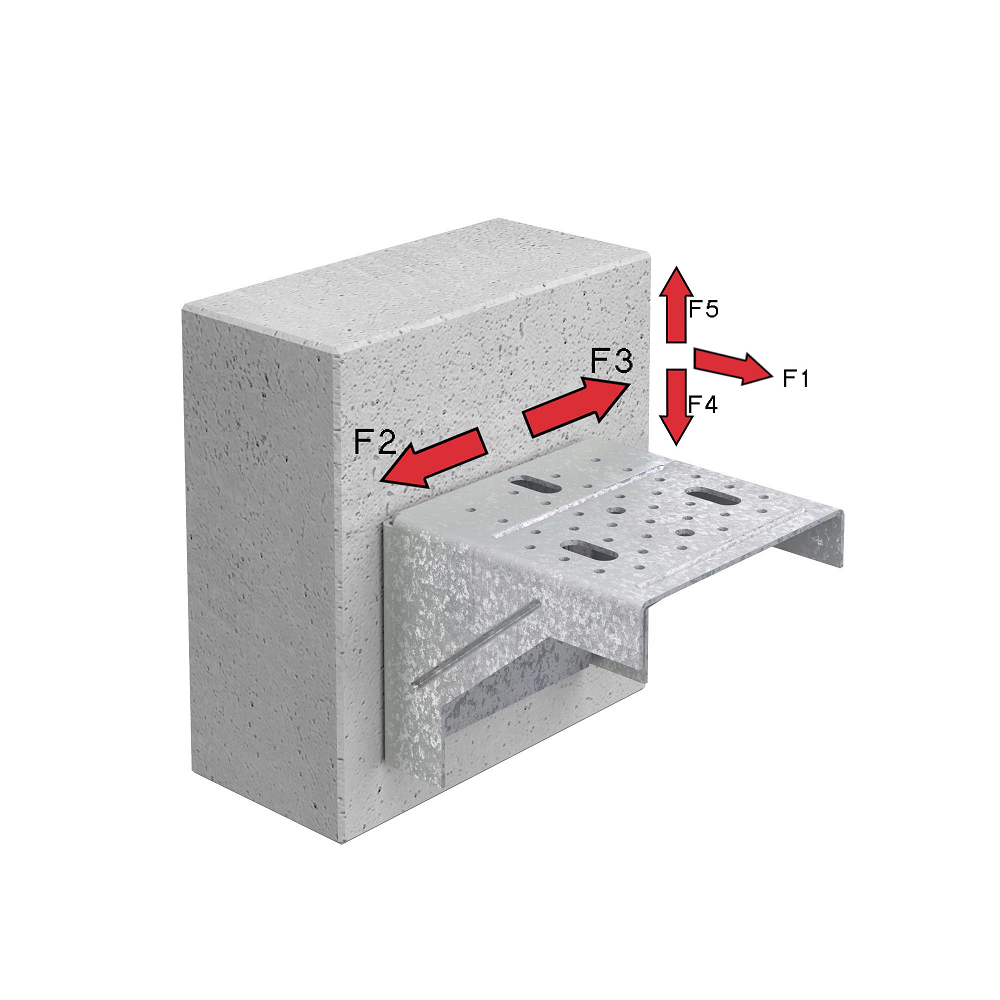

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle

Références Valeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle [kN]

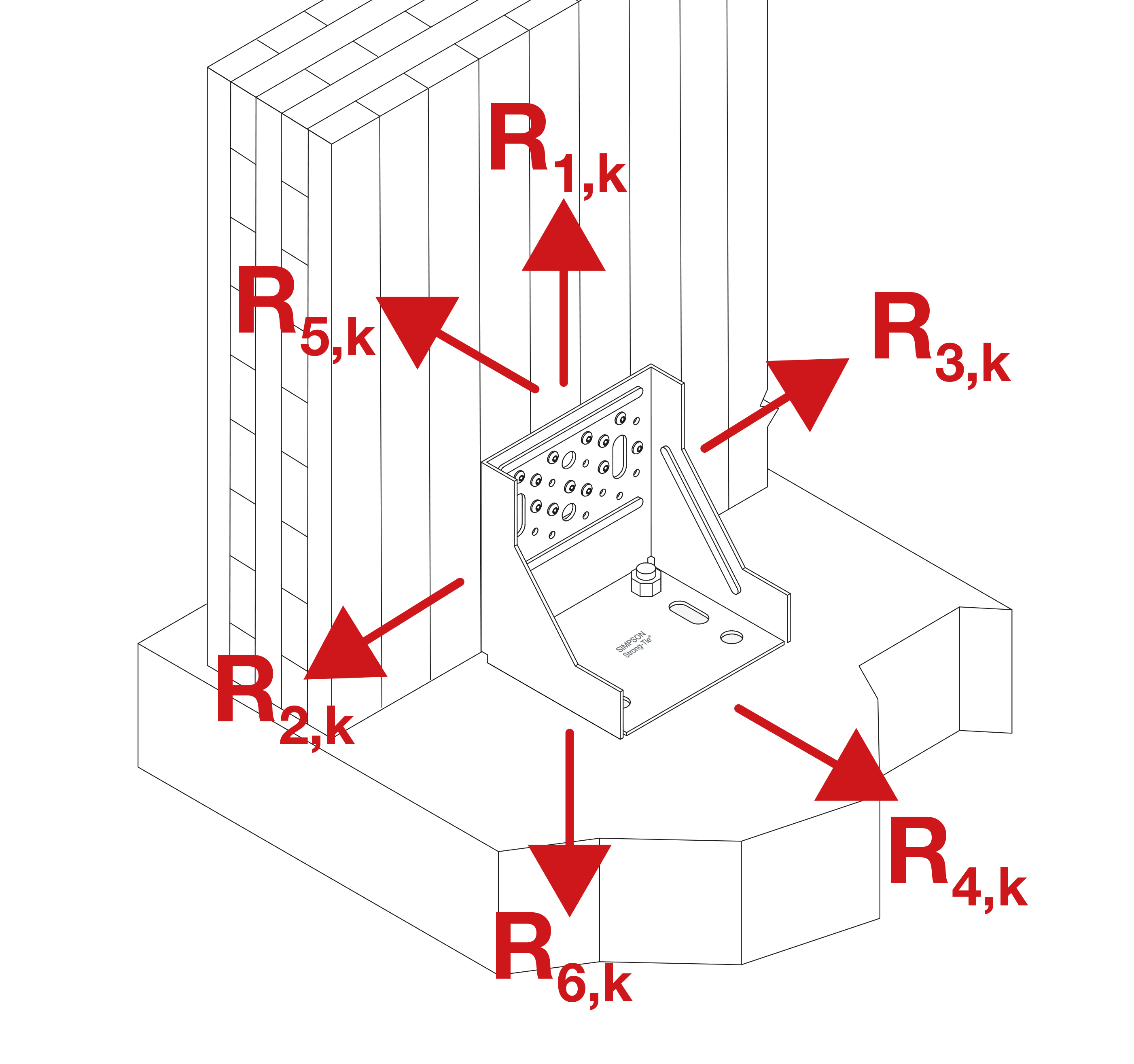

Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
ACW155 13 CNA4.0x35 2 Ø12 16.3 15.3 21.1 5

Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n'ont pas une capacité suffisante, les charges de l'ACW155 doivent être réduites. De même, si la fixation à l'élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations. Enfin, les reprises de charges données pour la configuration "Sur la dalle" sont vraies uniquement s'il n'y a pas de rotation possible de l'élement bois.

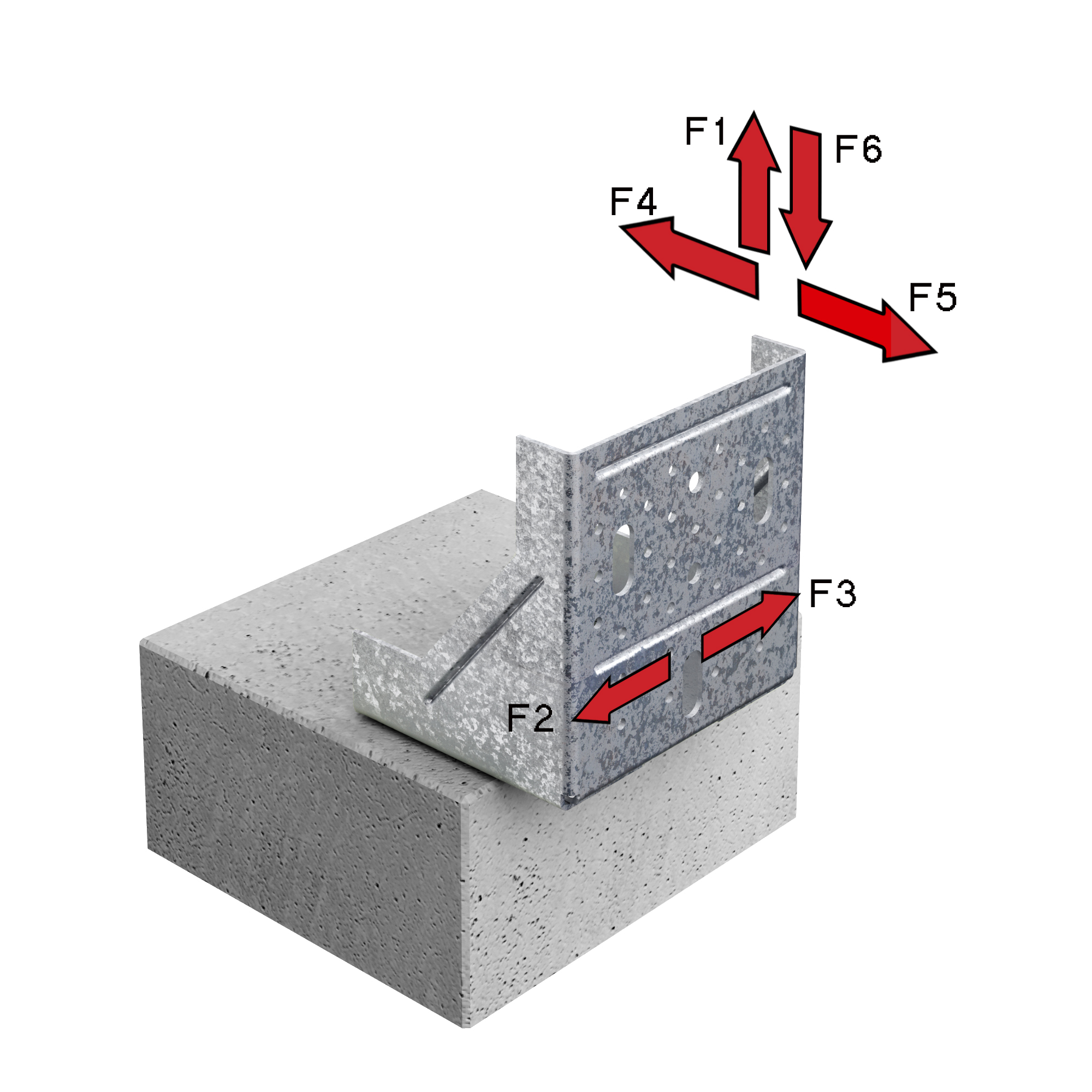

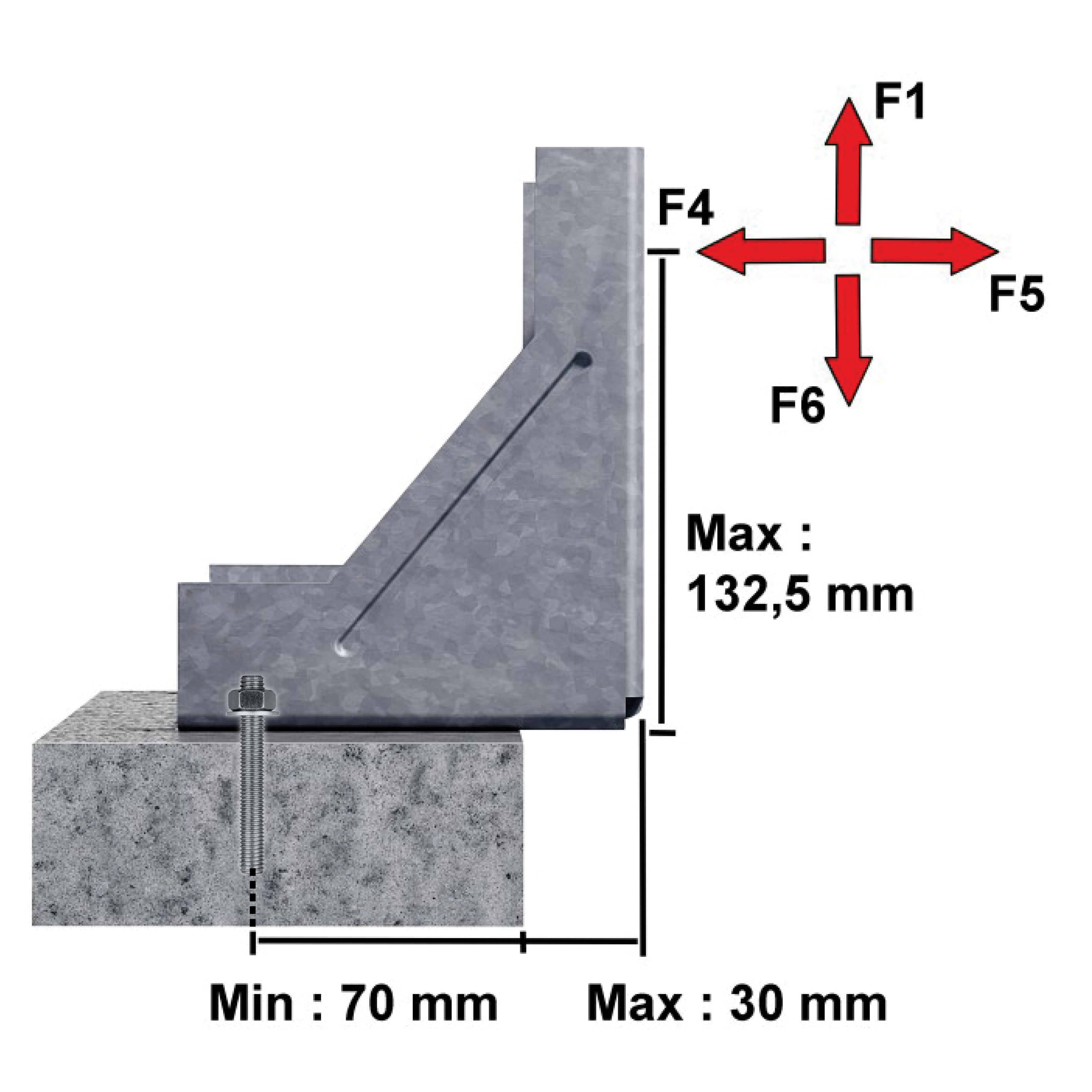

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation proche du bord de dalle

Références Valeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation proche du bord de dalle [kN]

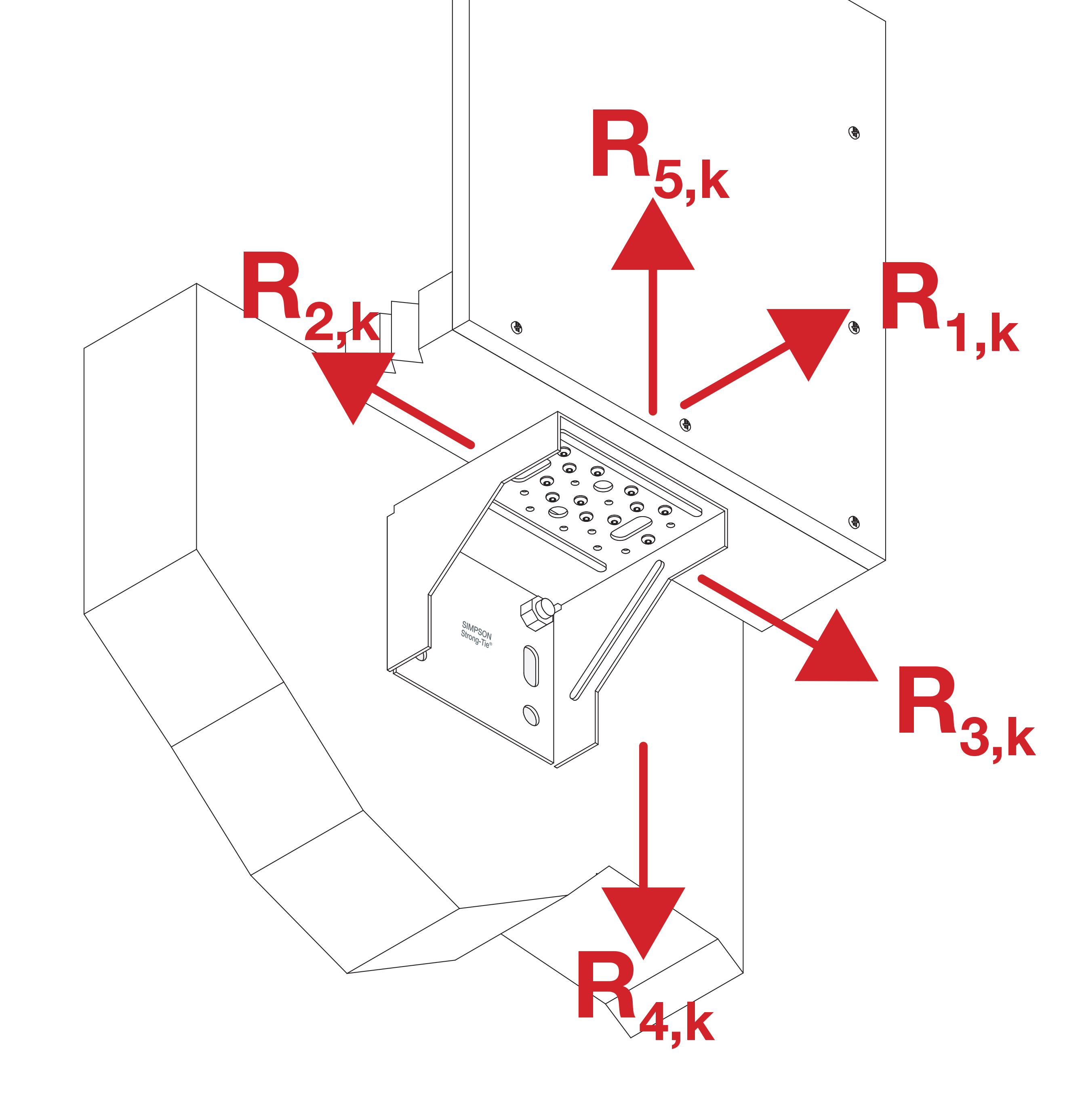

Aile A Aile B R1.k R2.k = R3.k R4.k R5.k R6.k
Qté Type Qté Type CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
ACW155 13 CNA4.0x35 2 Ø12 8.8 8.9 6 11.4 21.2

Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n'ont pas une capacité suffisante, les charges de l'ACW155 doivent être réduites. De même, si la fixation à l'élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations.

Installation

Montage

Fixations

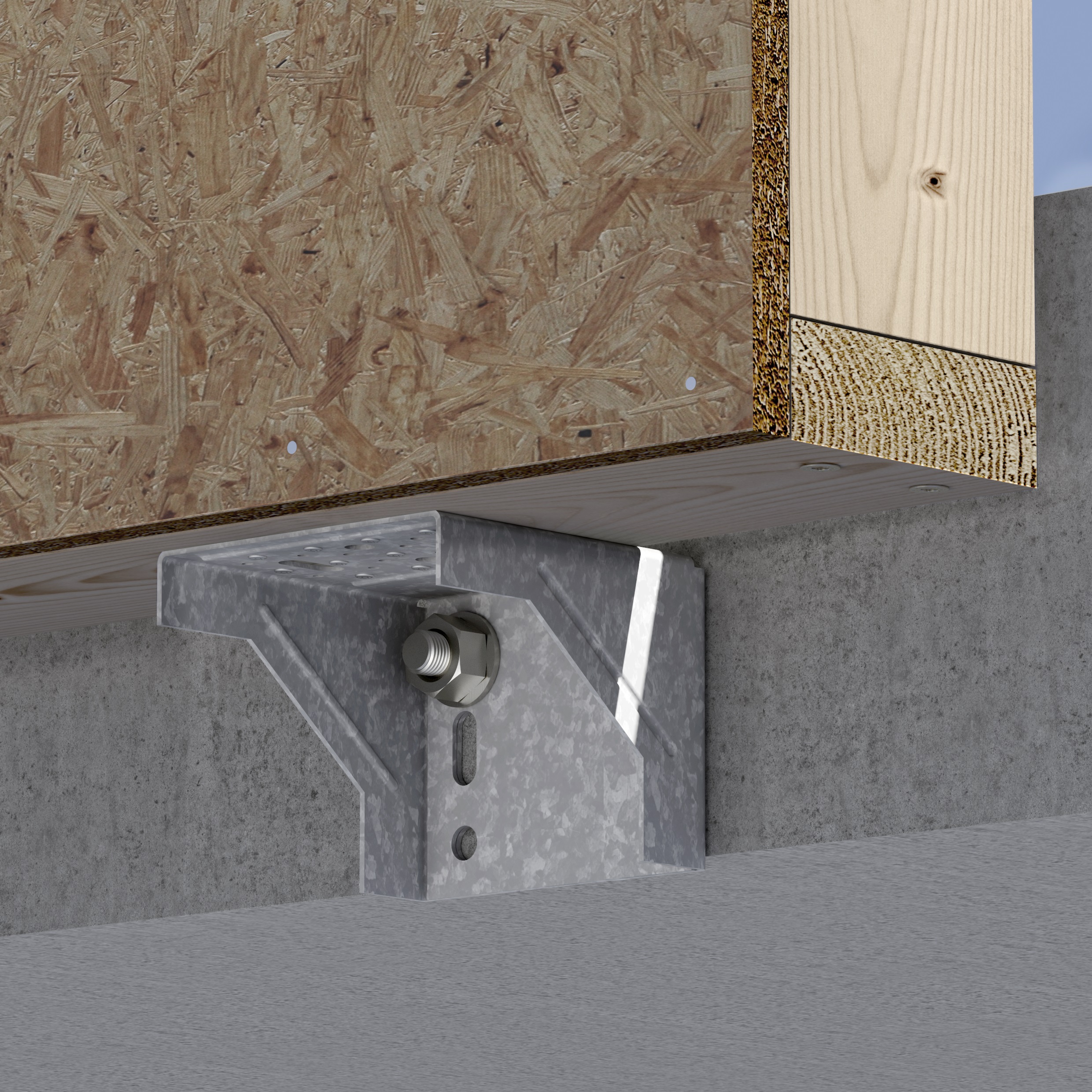

Sur béton :

Compte-tenu des charges à reprendre, il est indispensable de vérifier la résistance des ancrages et du béton. En effet, dans certains cas, la résistance de l'ACW155 peut être limitée par la reprise de charge du béton et des ancrages.

  • Cheville mécanique : 2 goujons Ø12 mm,
  • Ancrage chimique : résine avec 2 tiges filetées  Ø12 mm (voir disposition des ancrages).

Sur bois :

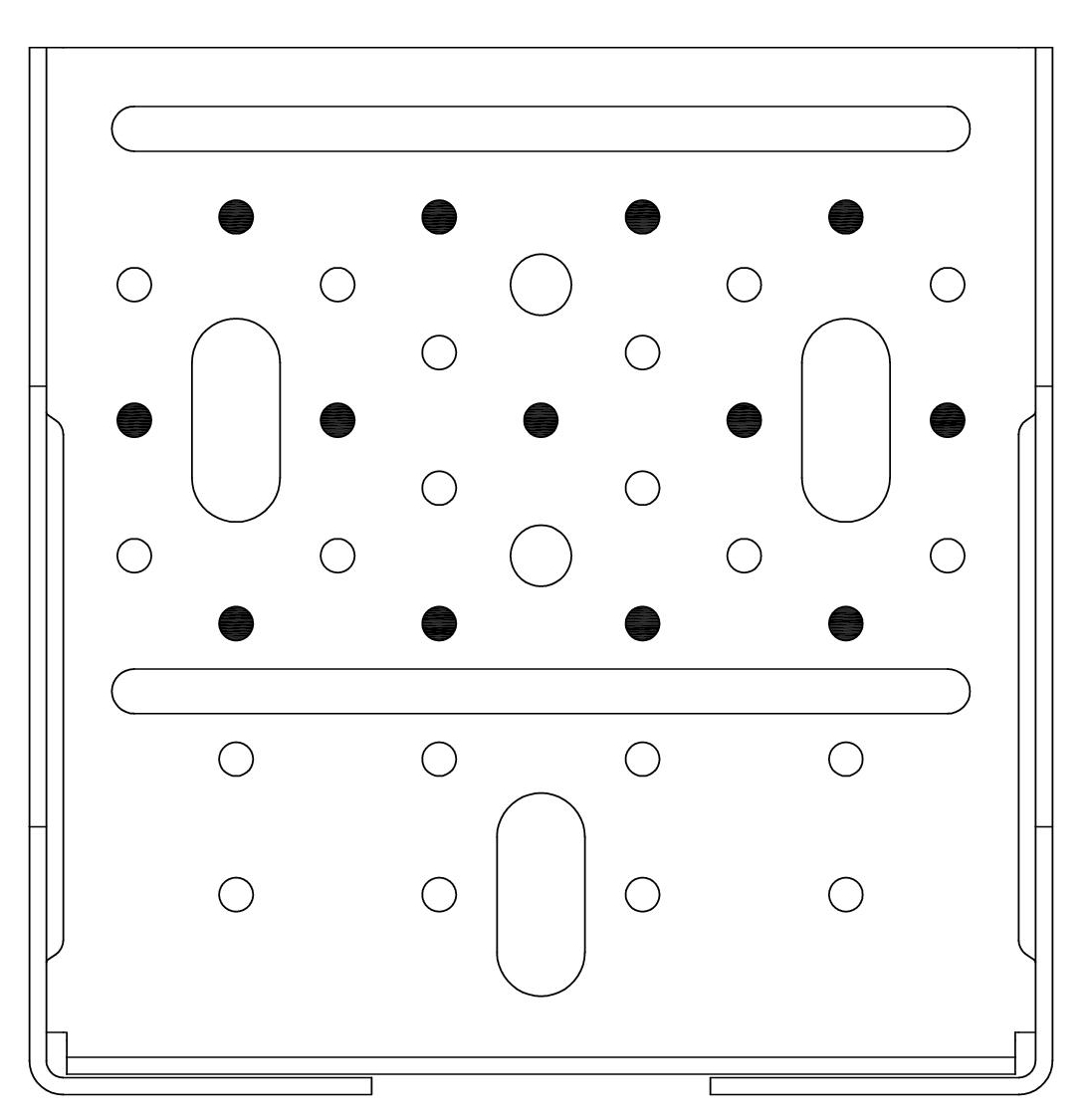

  • 15 pointes CNA Ø4,0x35 mm (voir plan de clouage),
  • Boulons Ø10 mm,
  • Tirefonds.

Eléments bois

Tous les éléments bois fixés à l'équerre ACW doivent être vérifiés par une personne compétente. Ils doivent en effet être conçus pour résister à la fissuration, à la déformation, et aux autres modes de rupture.

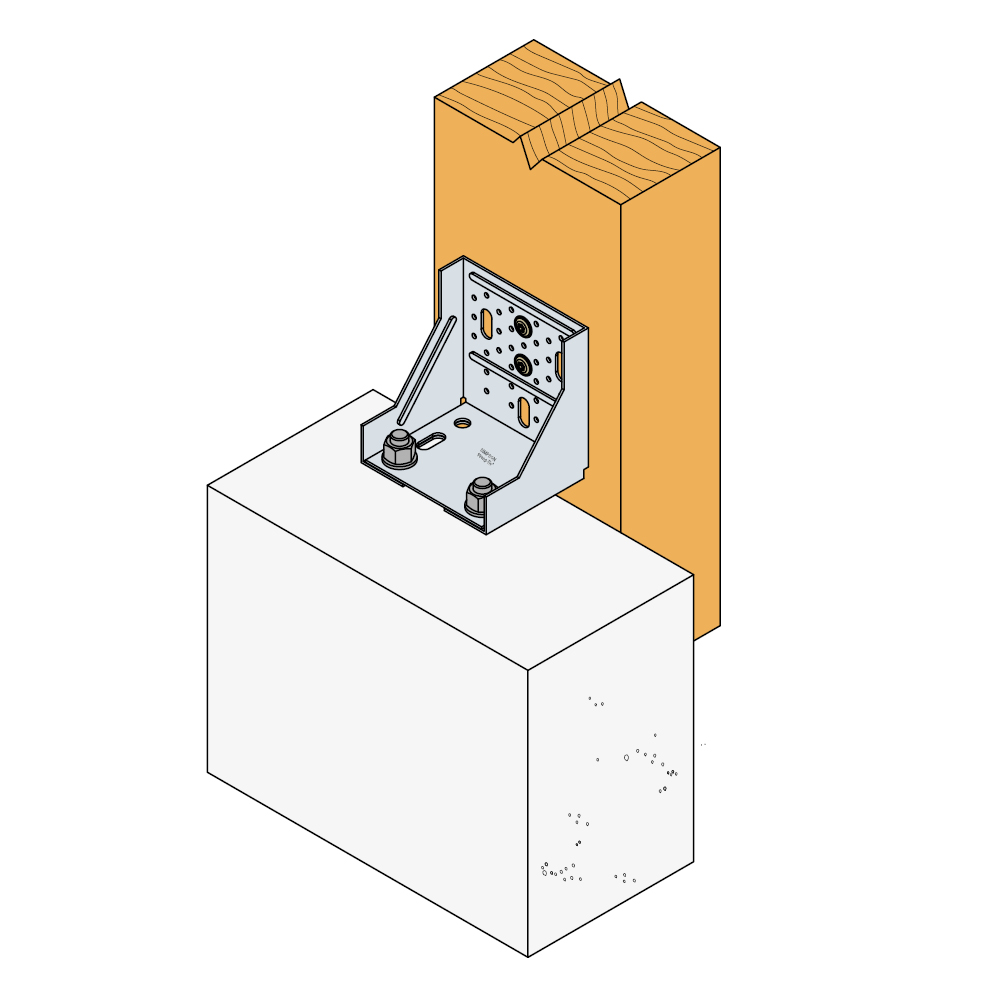

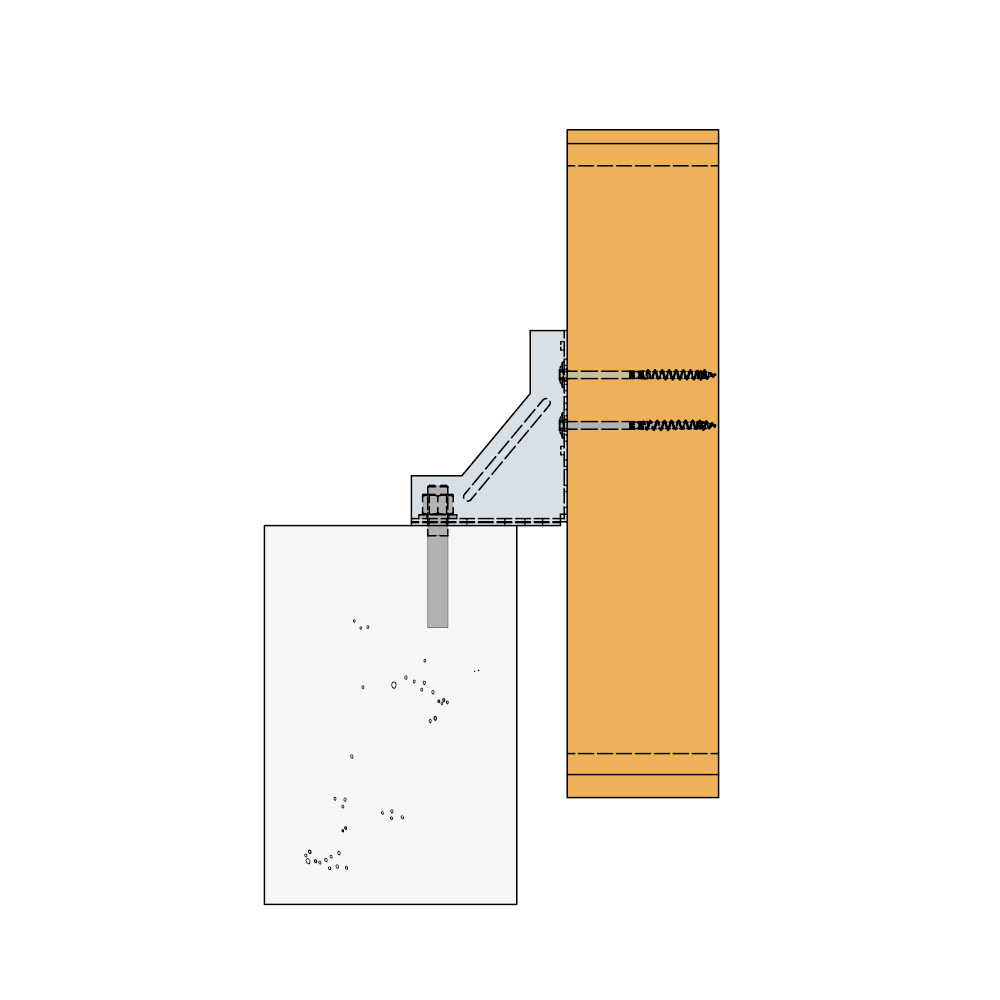

Installation

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
