Gamme ZPRO
ZPRO Connecteurs
NP-Z

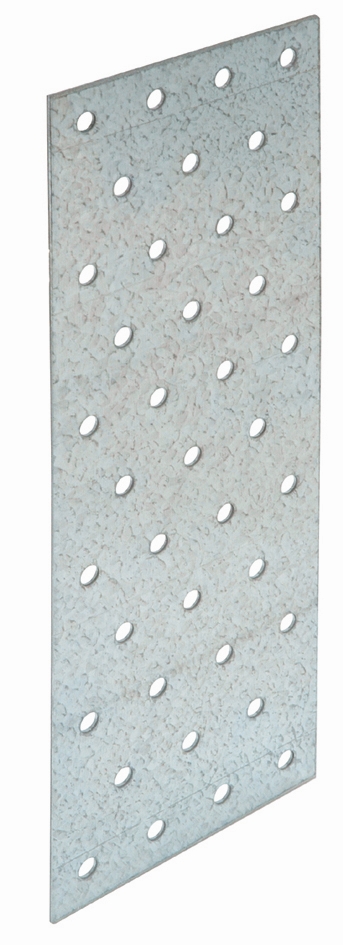

Plaque perforée - ZPRO

La plaque perforée NP-Z est utilisée dans diverses applications, notamment pour l’aboutage et les liaisons poteau-poutre. Elle convient pour un usage extérieur. Généralement utilisées par paire.

Fiche technique
Marquage CE
Marquage CE
Nouveautés
Nouveautés
Exterieur
Exterieur
EPD
EPD
Classe service 3
Classe service 3
ZPRO
ZPRO

Présentation

Images

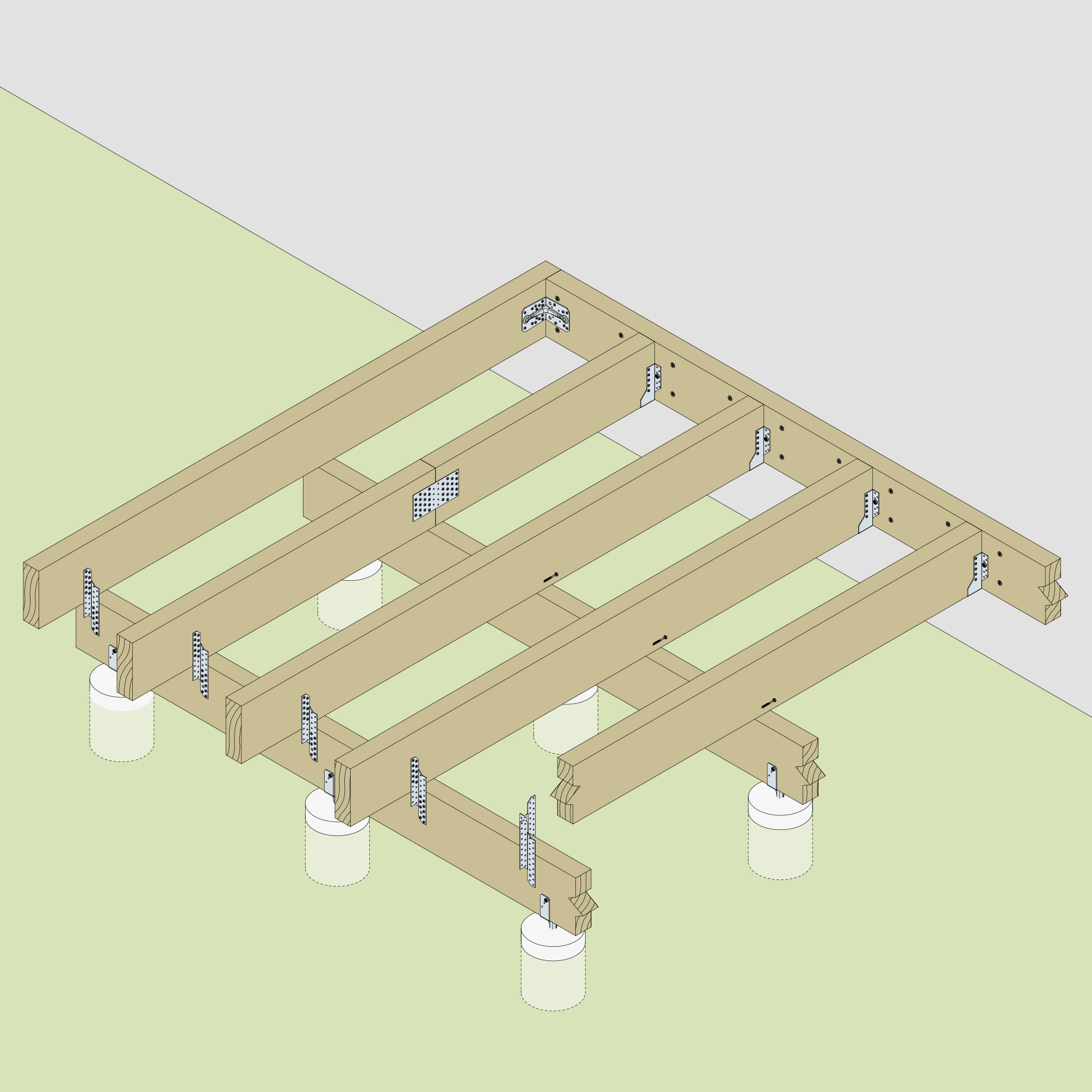

C_NP-Z_InstIll_Ill_Instld_Butt joint_FR_EU_C0

Caractéristiques

Matière

  • Acier galvanisé S250GD + ZPro,
  • Le revêtement ZPro correspond à une épaisseur de zinc d'environ 55 µm.

Avantages

  • Grande polyvalence d'applications,
  • Convient pour un usage extérieur...

Application

Support

  • Porteur : bois massif, bois lamellé-collé, bois composite...
  • Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées, profilés...

Domaines d'utilisation

  • Liaison poteau/poutre,
  • Aboutage,
  • Réparations...

Données techniques

DIMENSIONS ET VALEURS CARACTÉRISTIQUES

Dimensions

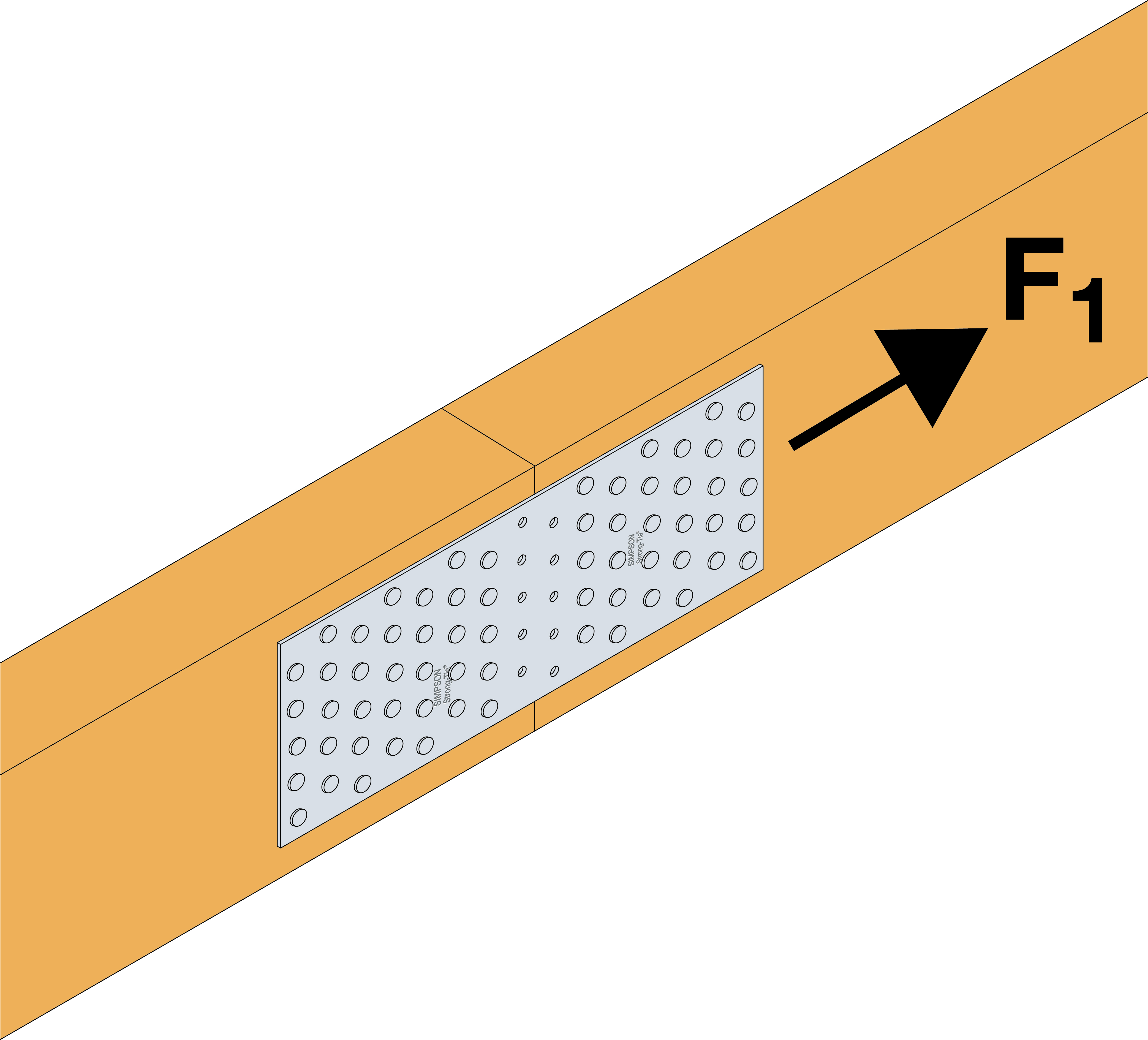

DIMENSIONS ET VALEURS CARACTÉRISTIQUES
DIMENSIONS ET VALEURS CARACTÉRISTIQUES
RéférenceDimensions des connecteursNail plates Capacité
AutreDimensions[mm]Perçages Aile AValeurs Caractéristiques - 1 plaque[kN]
Quantité par boîteA[mm]B[mm]Ep.[mm]RondR₁,ₖ
QtéDiamètre
NP20/100/200Z25100200245.0Ø5min (n x Rlat,k ; 44.6/kmod)

Avec :

n: nombre de fixations

Rlat.k: résistance caractéristique au cisaillement d'une fixation

Installation

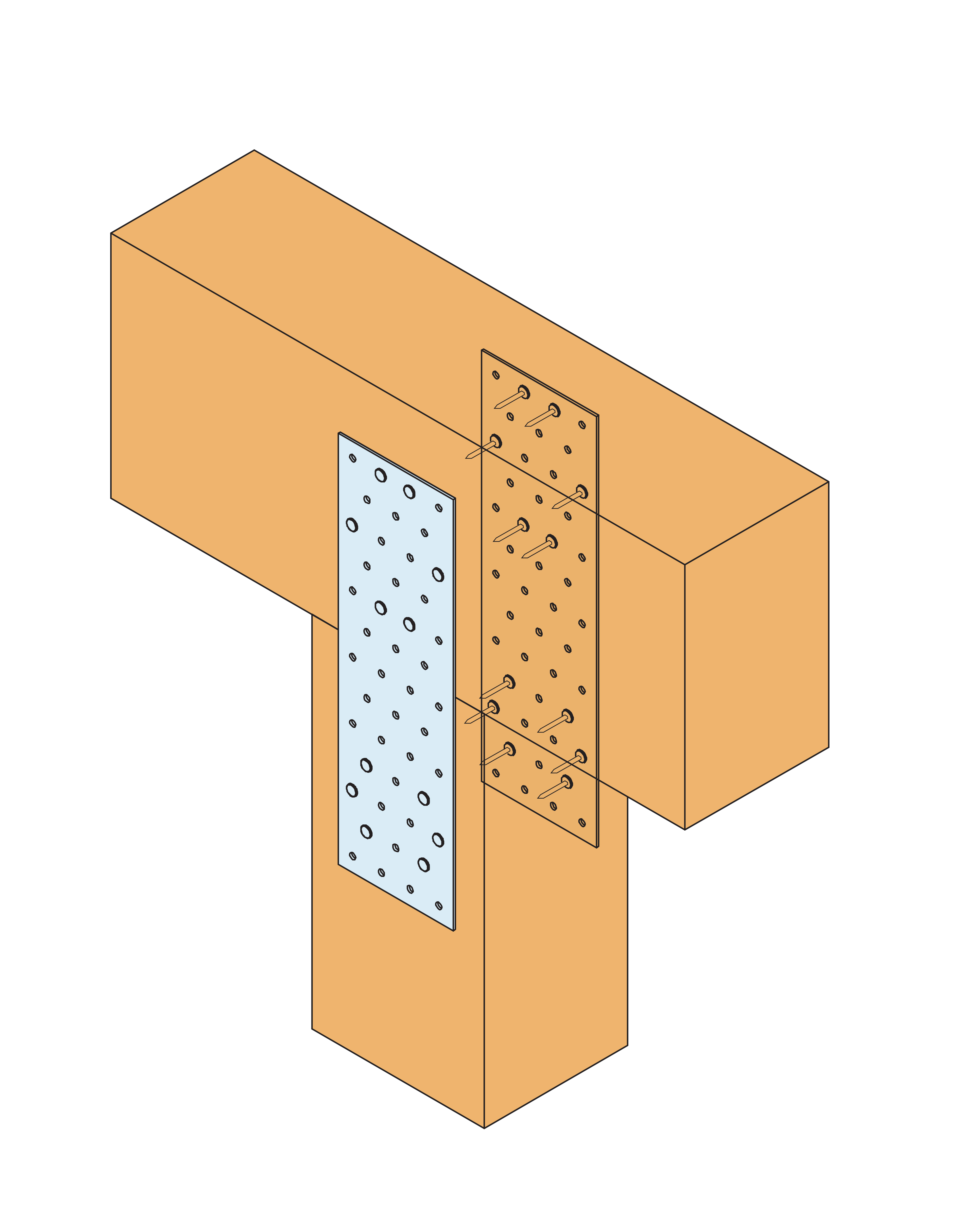

Montage

Fixations

  • Vis CSA5.0x35Z ou CSA5.0x40Z.

Certification

Déclaration de performance (DoP)

fr-dop-h10-0005-06.pdf
Pas d'historique disponible

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Produits associés

Téléchargements

  • ZPRO® Connecteurs pour l'extérieur

    ZPRO® Connecteurs pour l'extérieur

    La gamme de connecteurs structurels ZPRO® fournit une alternative à l’acier inoxydable à moindre coût, pour une utilisation en extérieur, exposée aux éléments et aux intempéries.

Bibliothèque CAO et BIM

2D

NP20/100/200Z

3D

NP20/100/200Z

3D simplifié

NP20/100/200Z

Paquets ZIP

Acheter en ligne
