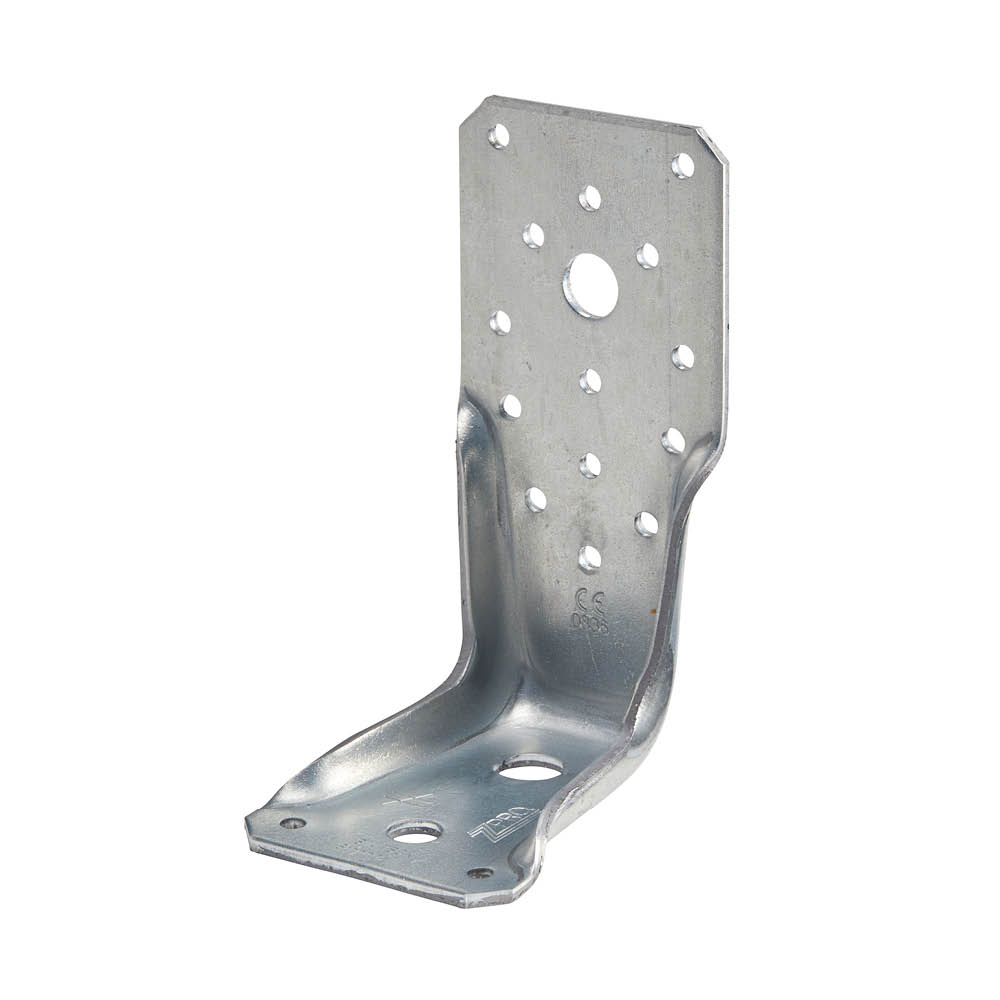

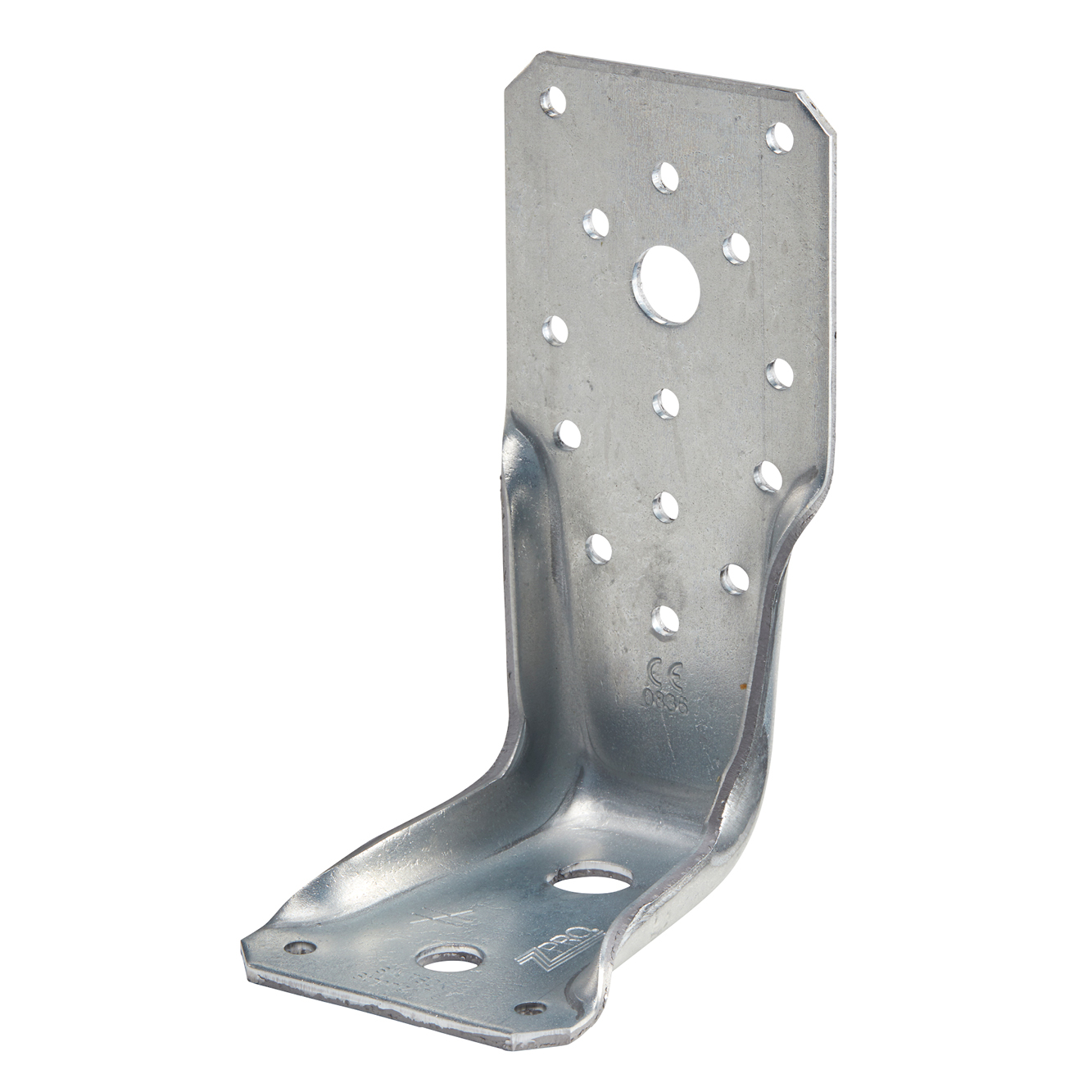

AKR-Z

Equerre renforcée pour ossature bois - ZPRO

Produit disponible à partir de Février 2023.

L'équerre renforcée pour ossature bois AKR95Z vient compléter la gamme d'équerres renforcées existante, tout en se positionnant sur un usage extérieur. Elle est principalement préconisée dans les structures extérieures comme les terrasses.

Marquage CE
ETA
Classe service 3
ZPRO

Présentation

Caractéristiques

Matière

  • Acier galvanisé S250GD + ZPro,
  • Epaisseur 3 mm,
  • Le revêtement ZPro correspond à une épaisseur de zinc d'environ 55 µm.

Avantages

  • Usage en environnement extérieur,
  • Reprise de charge en traction et cisaillement,
  • Permet d‘ancrer solidement une structure au sol (préconisé en zone sismique)...

Application

Support

  • Porteur : béton
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

L'équerre AKR-Z convient pour un usage extérieur.

  • Fixation de montants,
  • Poteaux bois,
  • Murs bois massifs,
  • Application poutre sur poutre...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø13.5 Ø5 Ø11 Ø13.5 Ø13.5x25

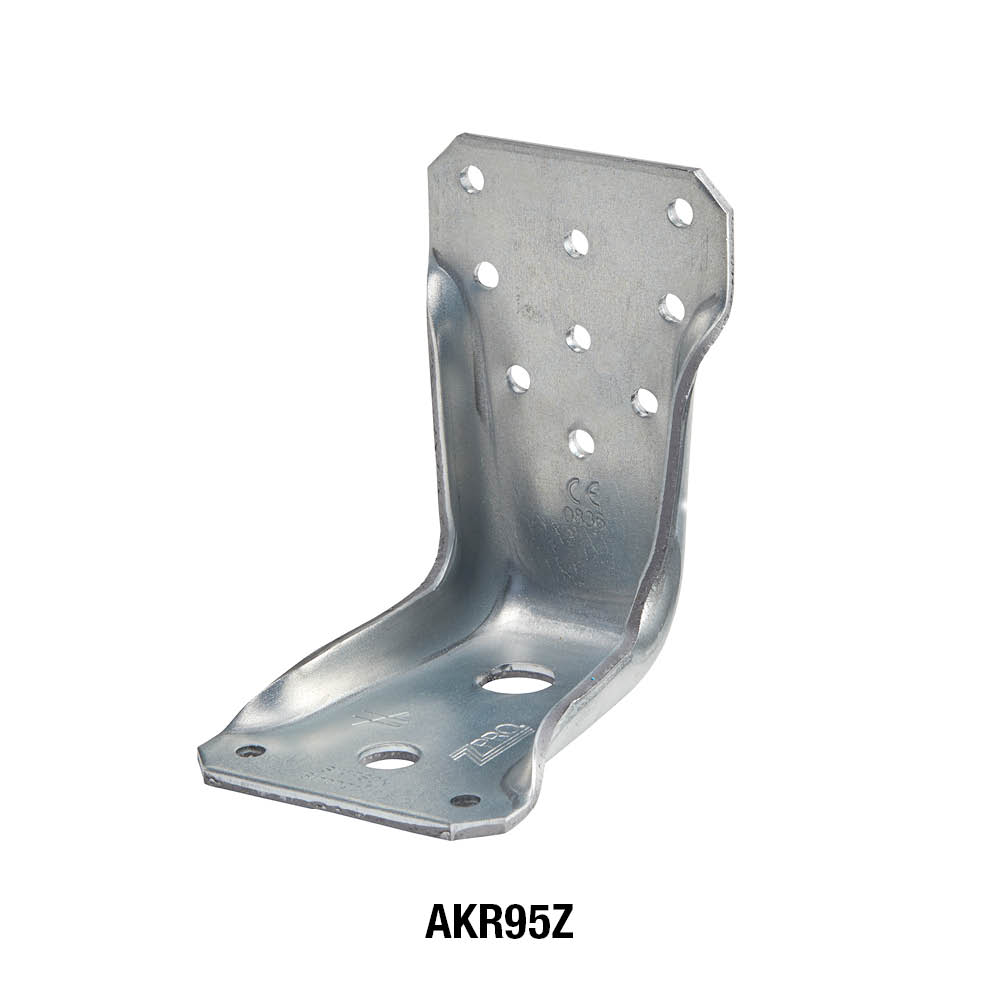

AKR95Z95856539-211-

-

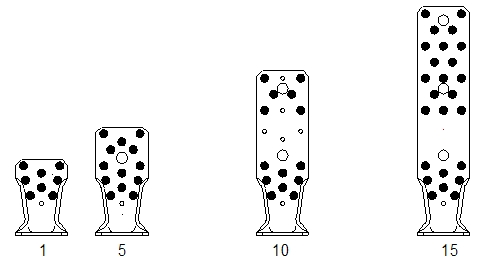

VALEURS CARACTÉRISTIQUES - CONNEXION BOIS SUR SUPPORT RIGIDE - CLOUAGE TOTAL - 2 ÉQUERRES

Références Valeurs Caractéristiques - Bois sur support rigide - Clouage total
Fixations Plan de clouage Valeurs Caractéristiques - Bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k
Qté Type Qté Type CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z
AKR95Z8CNA*1Ø12*1min (17.55 ; 25.04/kmod + 13.2)min (22.64 ; 25.04/kmod + 17.6)min (26.48 ; 25.04/kmod + 22)56.26.915.75 / kmod

* Se reporter aux colonnes du tableau pour déterminer les capacités caractéristiques selon la longueur de la fixation utilisée dans l'aile A.

** Se référer à la gamme d'ancrages Simpson Strong Tie type WA, BOAXII, AT-HP ou SET-XP en fonction du type de béton, des entraxes et distances aux bords.

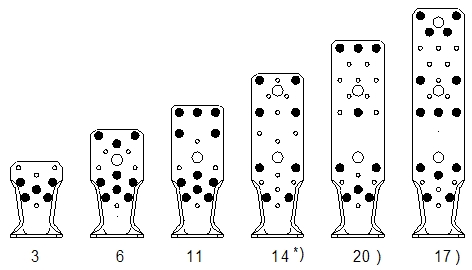

VALEURS CARACTÉRISTIQUES - CONNEXION BOIS SUR SUPPORT RIGIDE - CLOUAGE PARTIEL - 2 ÉQUERRES

Références Valeurs Caractéristiques - Bois sur support rigide - Clouage partiel
Fixations Plan de clouage Valeurs Caractéristiques - Bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k
Qté Type Qté Type CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z
AKR95Z5CNA*1Ø12**3min (10.3 ; 25.04/kmod + 12.62)min (13.34 ; 25.04/kmod + 16.82)min (15.72 ; 25.04/kmod + 21.04)3.244.515.75 / kmod

* Se reporter aux colonnes du tableau pour déterminer les capacités caractéristiques selon la longueur de la fixation utilisée dans l'aile A.

** Se référer à la gamme d'ancrages Simpson Strong Tie type WA, BOAXII, AT-HP ou SET-XP en fonction du type de béton, des entraxes et distances aux bords.

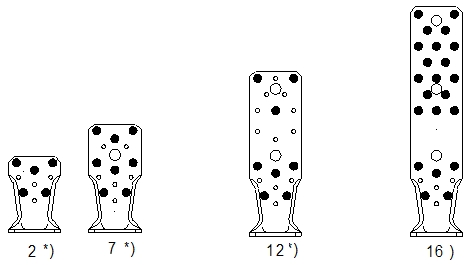

VALEURS CARACTÉRISTIQUES - CONNEXION POTEAU BOIS SUR SUPPORT RIGIDE - 2 ÉQUERRES

Références Valeurs Caractéristiques - Poteau sur support rigide
Fixations Plan de clouage Valeurs Caractéristiques - Bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k
Qté Type Qté Type CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z
AKR95Z5CNA*1Ø12**2min (11.5 ; 25.04/kmod + 5.97)min (14.78 ; 25.04/kmod + 7.97)min (17.19 ; 25.04/kmod + 9.96)3.54.4515.75 / kmod

* Se reporter aux colonnes du tableau pour déterminer les capacités caractéristiques selon la longueur de la fixation utilisée dans l'aile A.

** Se référer à la gamme d'ancrages Simpson Strong Tie type WA, BOAXII, AT-HP ou SET-XP en fonction du type de béton, des entraxes et distances aux bords.

VALEURS CARACTÉRISTIQUES - POTEAU SUR DALLE BÉTON - 1 ÉQUERRE

Table "VALEURS CARACTÉRISTIQUES - POTEAU SUR DALLE BÉTON - 1 ÉQUERRE" cannot be displayed : no references available.

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4.0x40G,
  • Vis CSA5.0x35Z ou CSA5.0x40Z,
  • Vis connecteurs SSH,
  • Boulons,
  • Tirefonds.

Sur béton :
Support béton :

  • Cheville mécanique : goujons Ø10 ou Ø12 mm
  • Ancrage chimique : résine AT-HP + tige filetée LMAS Ø10 ou Ø12 mm

Support maçonnerie creuse :

  • Ancrage chimique : résine POLY-GP ou AT-HP + tige filetée Ø12 + SH20085
