PPUP

Pied de poteau en U avec platine

Ce pied de poteau en U avec platine permet de fixer un poteau sur une dalle béton tout en résistant à des efforts dans les 4 directions.

Marquage CE
ETA
Classe service 3
Exterieur
Acier galvanisé

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur : 5 mm.

Avantages

  • Reprise de charge en soulèvement.

Application

Support

  • Porteur : bois massif, lamellé-collé, béton, acier,
  • Porté : bois massif, bois lamellé-collé.

Domaines d'utilisation

  • Auvents,
  • Pergolas,
  • Véranda,
  • Terrasses,
  • Garde -corps, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute Perçages platine basse
A B C D E F G t1 t2 Ø5 Ø13.5 Ø12
PPUP70 70 70 126.5 100 100 101 48.3 5 4 10 2 4
PPUP90 90 70 126.5 100 100 101 48.3 5 4 10 2 4

Valeurs caractéristiques

Références Valeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k R3.k R4.k
Qté Type Qté Type CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
PPUP70 10 CNA 4 Ø10 92.2 - 17.8 - 10.7 - 8,2/(kmod^0,5) -
PPUP90 10 CNA 4 Ø10 - min(121,5;102,8/kmod) - 21.9 - min(13,1;14,1/kmod) - 10,6/(kmod^0,5)

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

Références Valeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k* R2.k R3.k* R4.k*
Qté Type Qté Type CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
PPUP70 10 CNA 4 Ø10 92.2 - 17.8 - 10.7 - 9.8 -
PPUP90 10 CNA 4 Ø10 - 121.5 - 21.9 - 13.1 - 12.6

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

** Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Installation

Montage

Fixation

Sur bois :

  • Pointes annelées CNA Ø4,0,
  • Boulons Ø12,
  • Tirefonds Ø12 mm.

Sur béton :

  • Cheville mécanique : goujon WA M10-78/5,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

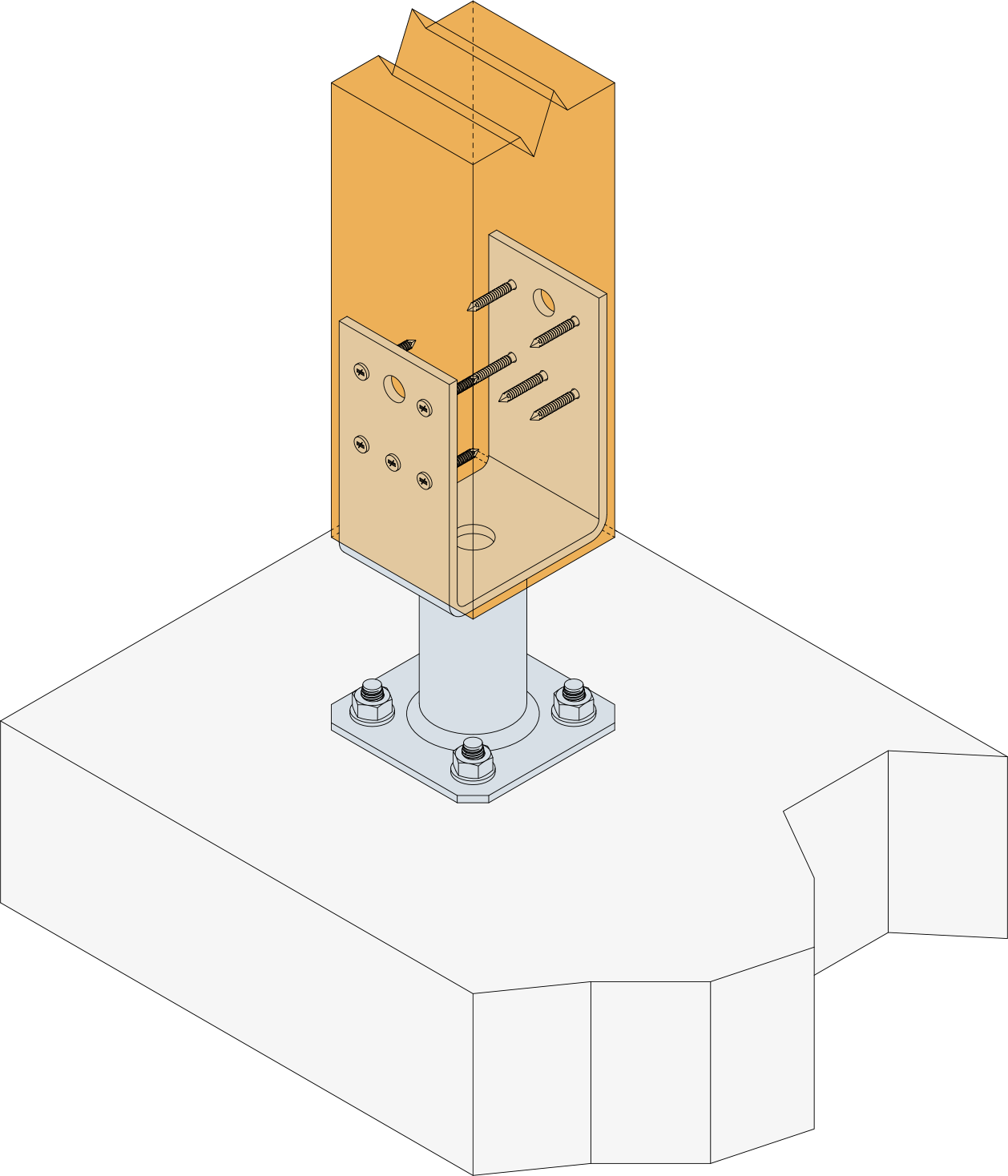

Installation

Partie haute :

  1. Placer le poteau dans le pied de poteau.
  2. Fixer le pied de poteau sur le poteau.

Partie basse :

  1. Positionner le poteau verticalement dans la structure.
  2. Identifier la position des ancrages au sol sur le support.
  3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
  4. Fixer la platine inférieure au sol à l’aide de chevilles d’ancrages sélectionnées.

Certification

Agrément technique (ATE)
