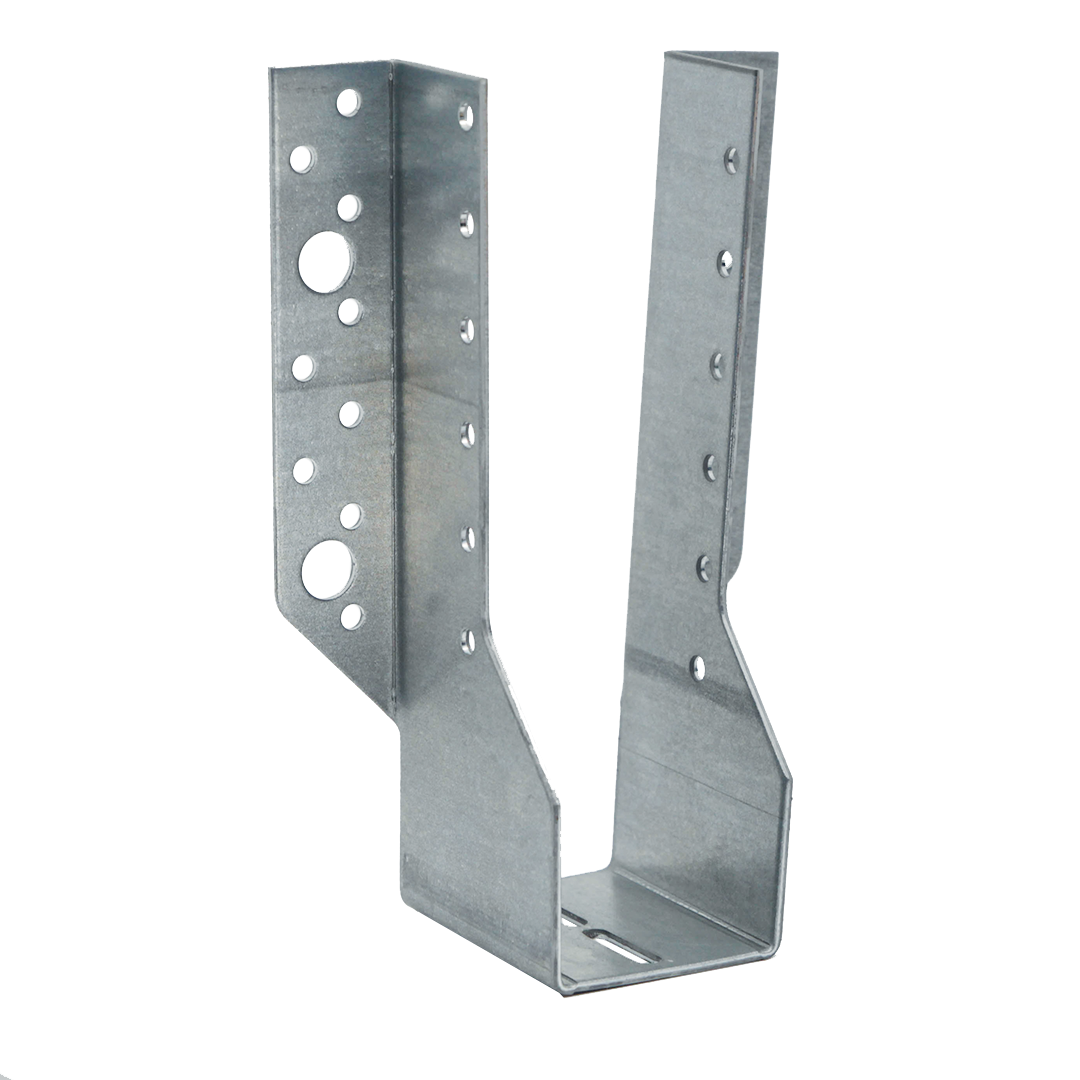

DJH-Z

Sabot sécable pour l'extérieur - ZPRO

Produit disponible à partir de Février 2023.

Le DJH-Z est un sabot de charpente qui convient aux applications bois sur bois en extérieur. Il est sécable avant la pose pour s'adapter aux largeurs de bois porté entre 45 et 160 mm.

Marquage CE
ETA
Classe service 3
Exterieur
ZPRO

Présentation

Caractéristiques

Matière

  • Acier galvanisé S250GD + ZPro,
  • Le revêtement ZPro correspond à une épaisseur de zinc d'environ 55 µm.

Avantages

  • Sécable avant la pose pour s'adapter aux largeurs de bois porté entre 45 et 160 mm,
  • Usage en environnement extérieur...

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

Les sabots DJH-Z conviennent pour un usage extérieur.

  • Terrasses,
  • Aménagements extérieurs...

Données techniques

Dimensions

DIMENSIONS

Références Dimensions [mm] Dimensions du bois porté [mm] Perçages
A B C D t Largeur Hauteur Porteur Porté
Min. Max. Min. Max. Ø5 Ø11,5 Ø5
DJH92/46Z4692602824516095138826
DJH137/46Z46137602824516014720516210
DJH167/46Z46167602824516017725018412

VALEURS CARACTÉRISTIQUES - SOLIVE SUR POUTRE - CLOUAGE TOTAL

Références Valeurs Caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Qté CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z
DJH92/46Z8611.913.510.311.71.8210.111.5
DJH137/46Z161019.922.518.721.24.4516.919.1
DJH167/46Z181223.92722.325.455.620.323

VALEURS CARACTÉRISTIQUES - CONNEXION BOIS SUR BOIS - CLOUAGE PARTIEL

Références Valeurs Caracteristiques - Bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Qté CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z
DJH92/46Z6366.85.56.31.51.75.15.7
DJH137/46Z10611.913.511.212.72.93.310.111.5
DJH167/46Z12611.913.511.613.13.43.910.111.5

VALEURS CARACTÉRISTIQUES - CONNEXION BOIS SUR BOIS - AVEC VIS CONNECTEUR SSH

Références Valeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Qté SSH10.0x40 SSH10.0x50 SSH10.0x40 SSH10.0x50 SSH10.0x40 SSH10.0x50 SSH10.0x40 SSH10.0x50
DJH92/46Z265.87.95.87.72.53.455
DJH137/46Z2105.885.881.21.655
DJH167/46Z41210.214.110.214.122.71010

Installation

Montage

Fixations

  • CSA5.0x35Z,
  • CSA5.0x40Z,
  • SSH10.0x40,
  • SSH10.0x50...

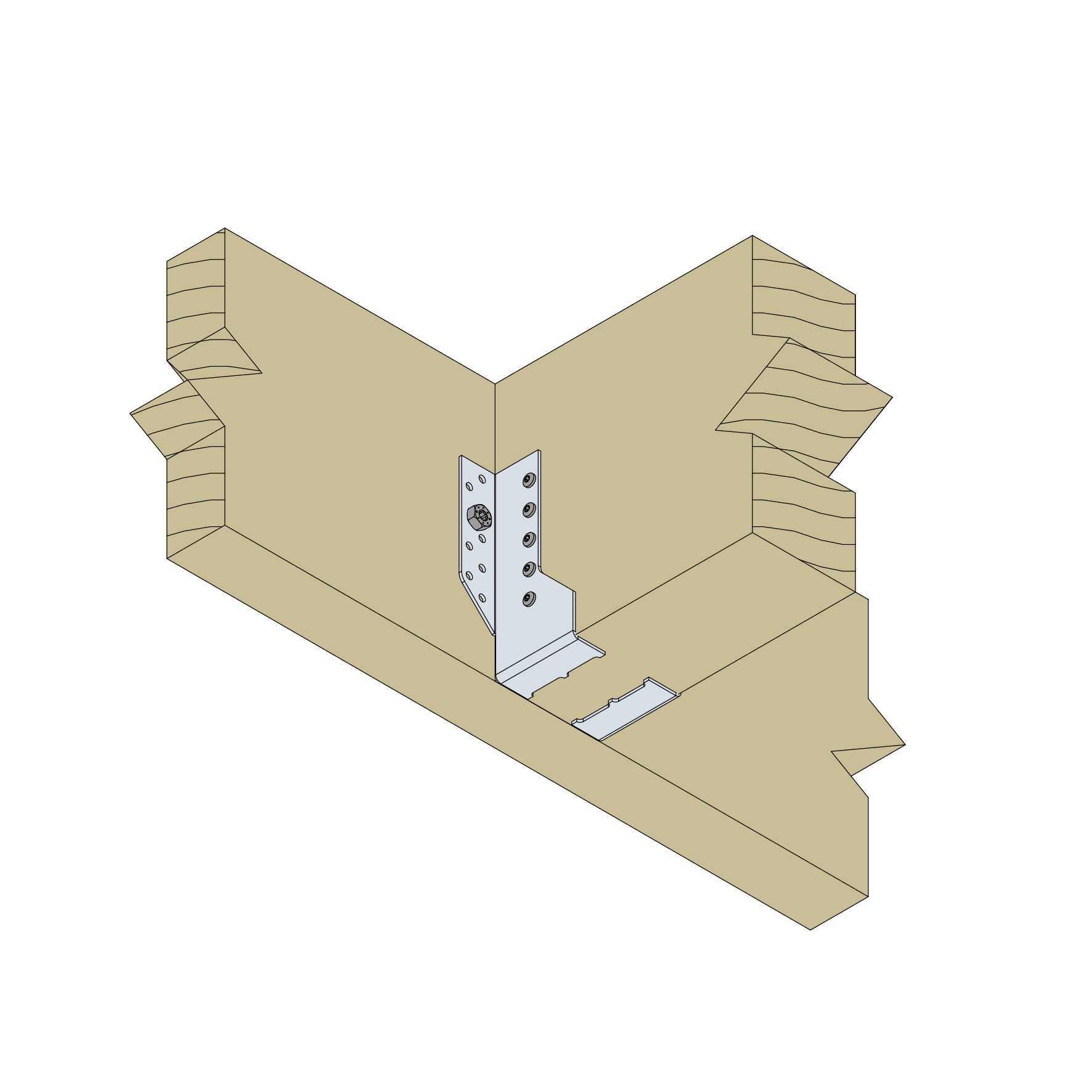

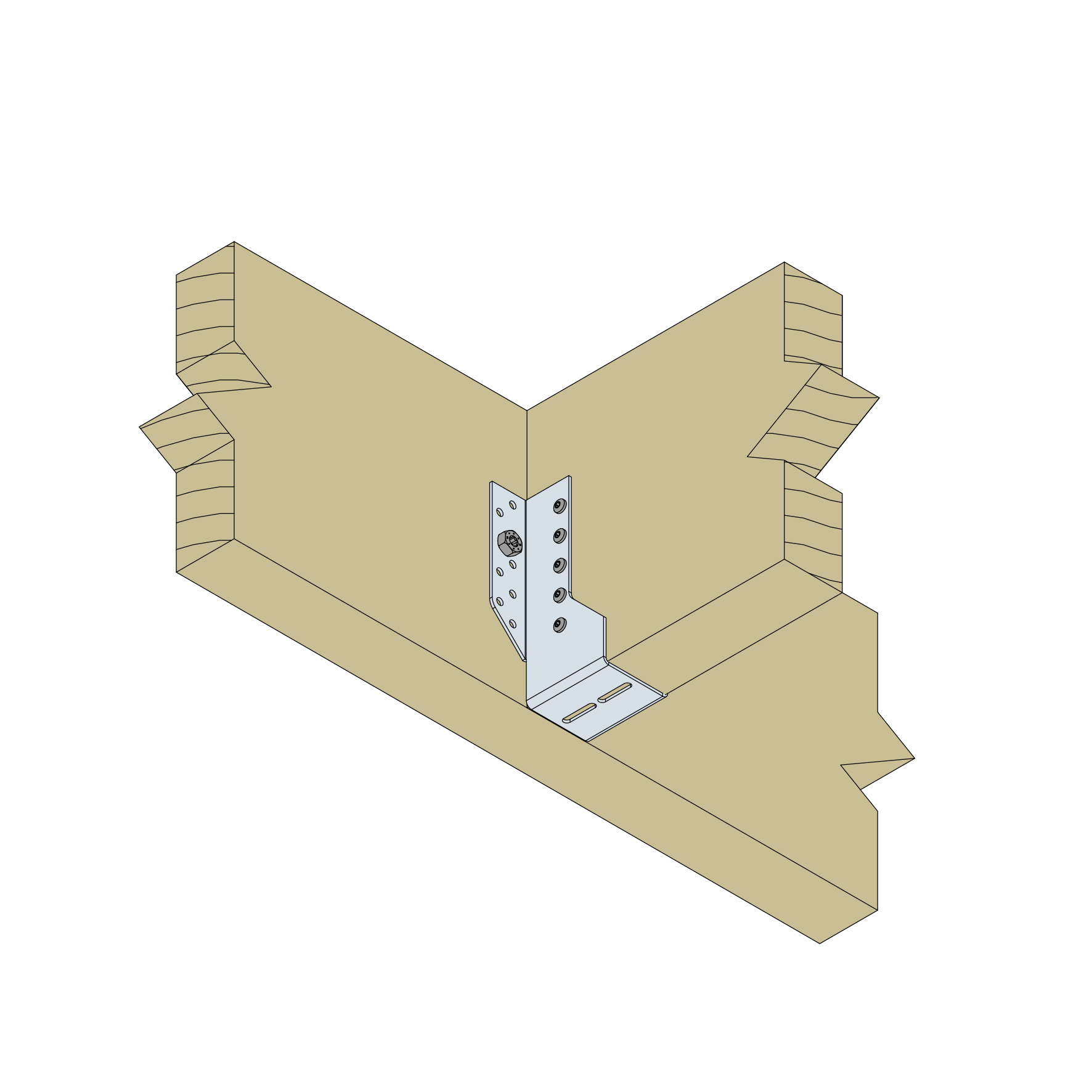

Installation

  1. Tracer l’emplacement de la poutre portée sur le porteur,

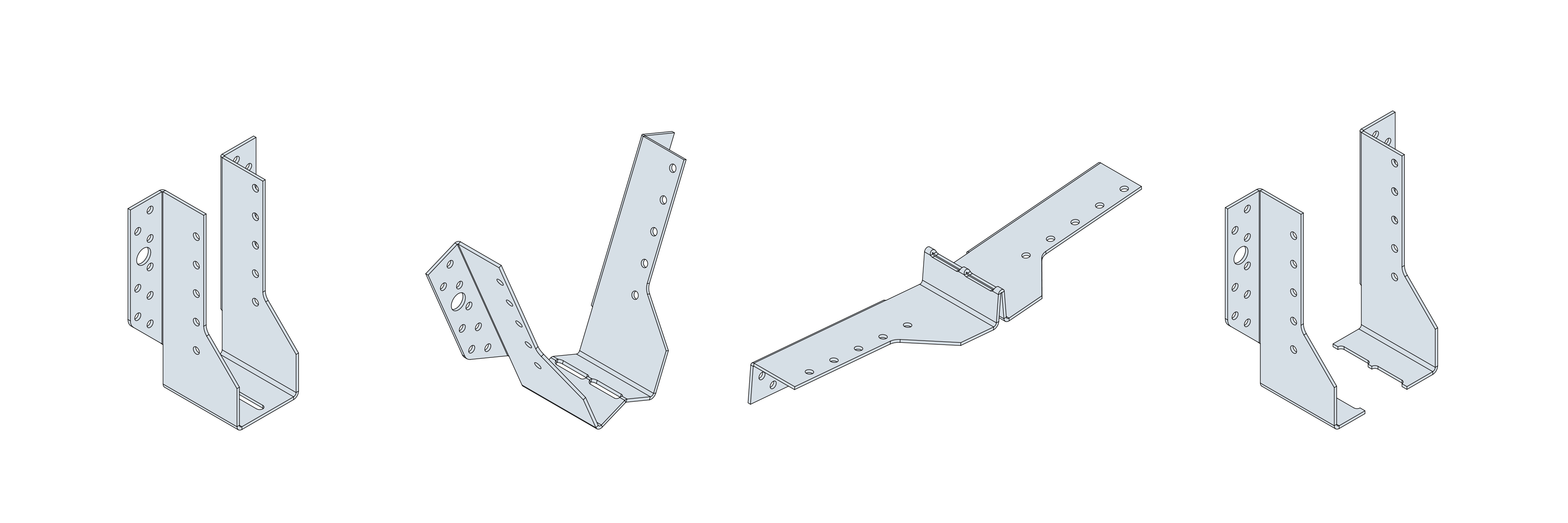

  2. Présenter le sabot et le diviser en deux partie par la ligne de perçages oblongs si cela est nécessaire,
  3. Fixer les ailes de chaque côté suivant le plan de clouage choisi,
  4. Présenter la poutre portée dans le sabot et la fixer suivant le plan de clouage choisi,
