AC35350Z

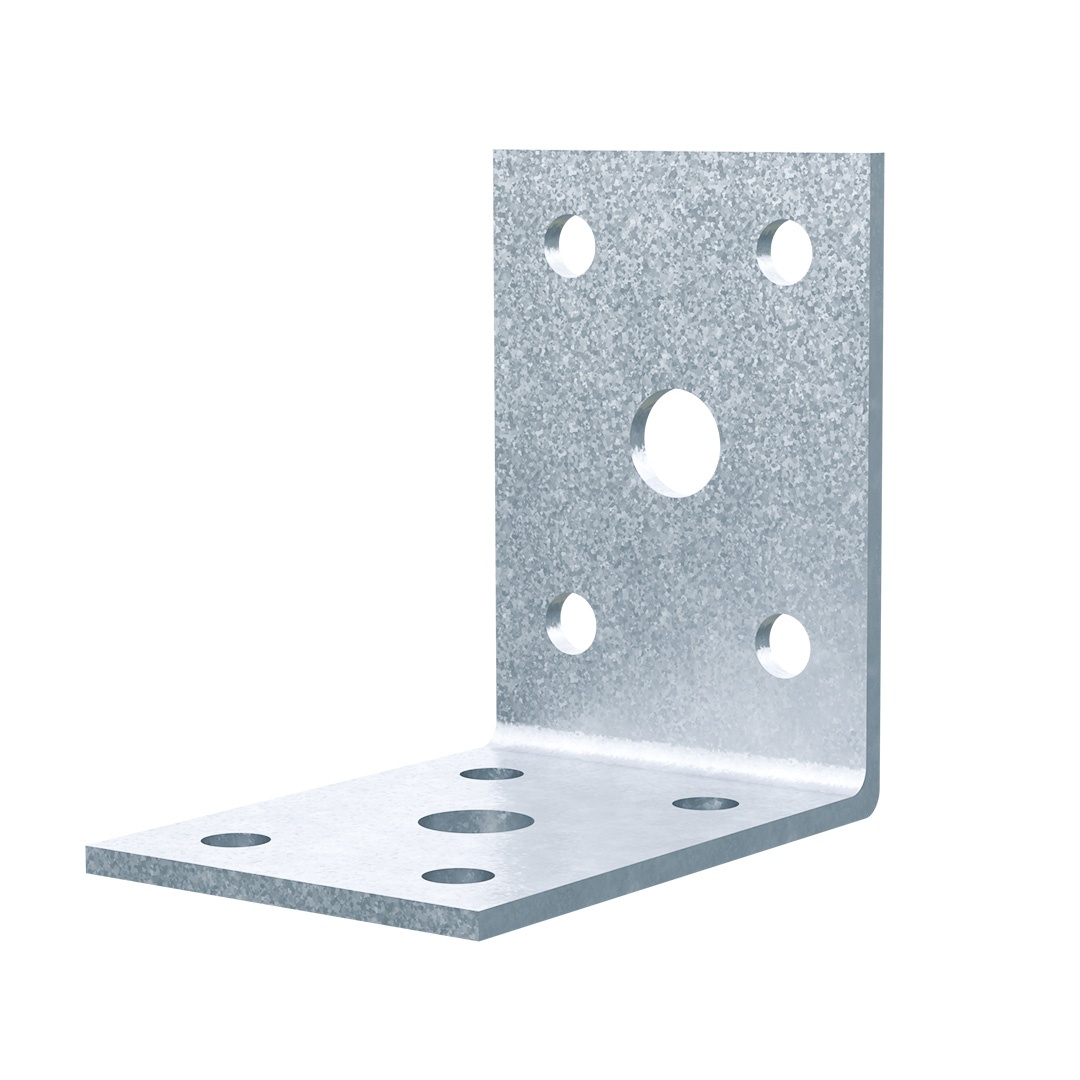

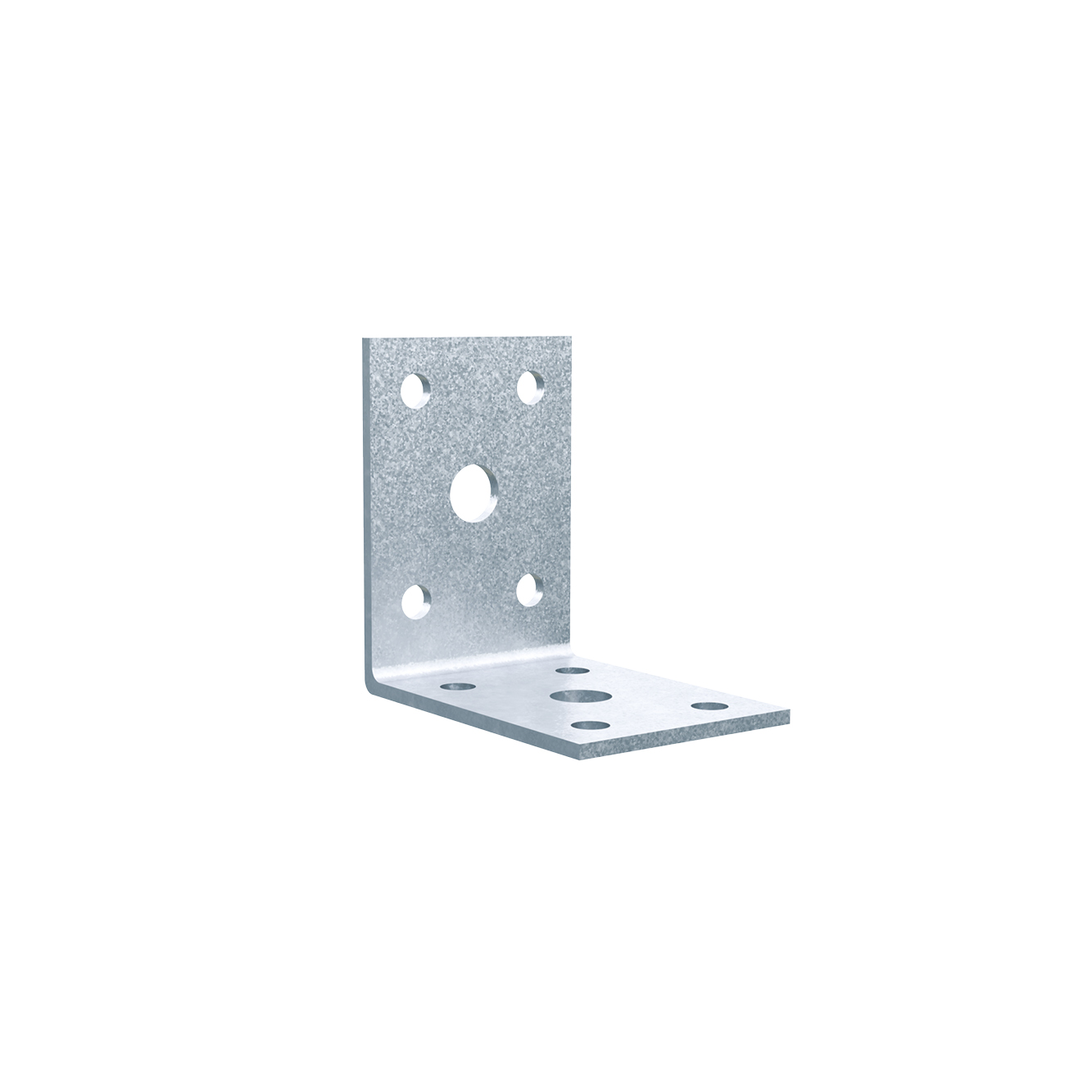

Equerre d'assemblage - ZPRO

Cette équerre d‘assemblage permet de connecter des petites ossatures en extérieur.

Nouveautés
Nouveautés
EPD
EPD
ZPRO
ZPRO
Exterieur
Exterieur
Classe service 3
Classe service 3

Présentation

Caractéristiques

Matière

  • Acier galvanisé S250GD + ZPro,
  • Le revêtement ZPro correspond à une épaisseur de zinc d'environ 55 µm.

Avantages

  • Utilisation en extérieur grâce au revêtement ZPro,
  • Grande polyvalence d'utilisation...

Application

Support

  • Porteur : béton, bois massif, bois composite, bois lamellé-collé...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

  • Aménagements en extérieur,
  • Petites ossatures,
  • Encadrements de portes et fenêtres...

Données techniques

Dimensions

Dimensions

RéférenceDimensions des connecteurs
AutreDimensions[mm]Perçages Aile APerçages Aile B
Qté par boîtePoids[kg]A[mm]B[mm]C[mm]Ep.[mm]RondRond
Ø5 (chanfreiné Ø8.5)[mm]Ø8.5[mm]Ø5 (chanfreiné Ø8.5)[mm]Ø8.5[mm]
AC35350Z100.00.04850503524141

Installation

Montage

Fixations

Sur bois :

  • Vis CSA5.0x35Z ou CSA5.0x40Z,
  • Vis connecteurs SSH Ø8 mm,
  • Boulons Ø8 mm.

Sur support rigide :
Support béton :

  • Cheville mécanique : goujon FM-753 3DG M8x65
  • Ancrage chimique : résine AT-HP + tige filetée Ø8 mm

Support maçonnerie creuse :

  • Ancrage chimique : résine POLY-GP ou AT-HP + tige filetée Ø8 mm + tamis SH12050

Certification

Environmental Product Declarations (EPD)

Téléchargements

  • ZPRO® Connecteurs pour l'extérieur

    ZPRO® Connecteurs pour l'extérieur

    La gamme de connecteurs structurels ZPRO® fournit une alternative à l’acier inoxydable à moindre coût, pour une utilisation en extérieur, exposée aux éléments et aux intempéries.
