SPF-Z

Patte de solivage droite ou gauche - ZPRO

Produit disponible en Mars 2023.

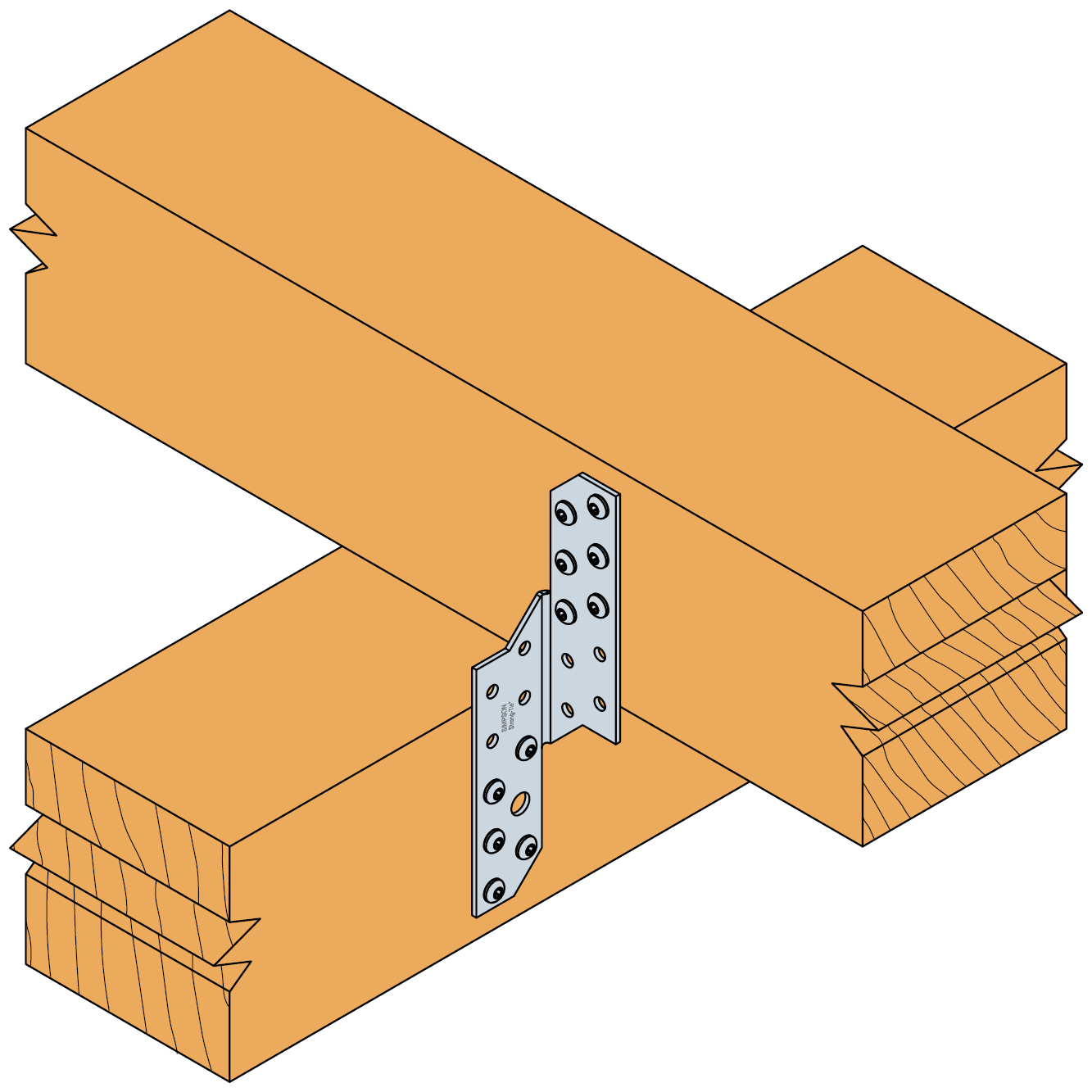

Les pattes de solivage droites et gauches SPF-Z permettent d‘assembler deux pièces de bois se chevauchant à 90°. Le revêtement ZPro leur permet d'être utilisées pour les constructions type terrasses dans des environnements extérieurs non salins.

Marquage CE
ETA
Classe service 3
Exterieur
ZPRO

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + ZPro,
  • Le revêtement ZPro correspond à une épaisseur de zinc d'environ 55 µm.

Avantages

  • Grande polyvalence d'utilisation,
  • Usage extérieur...

Application

Domaines d'utilisation

  • Fixation d'éléments bois se croisant à 90° en environnement extérieur,
  • Terrasses...

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C D F t Ø5 Ø5 Ø9
SPF210LZ21032.514037.514214131
SPF210RZ21032.514037.514214131

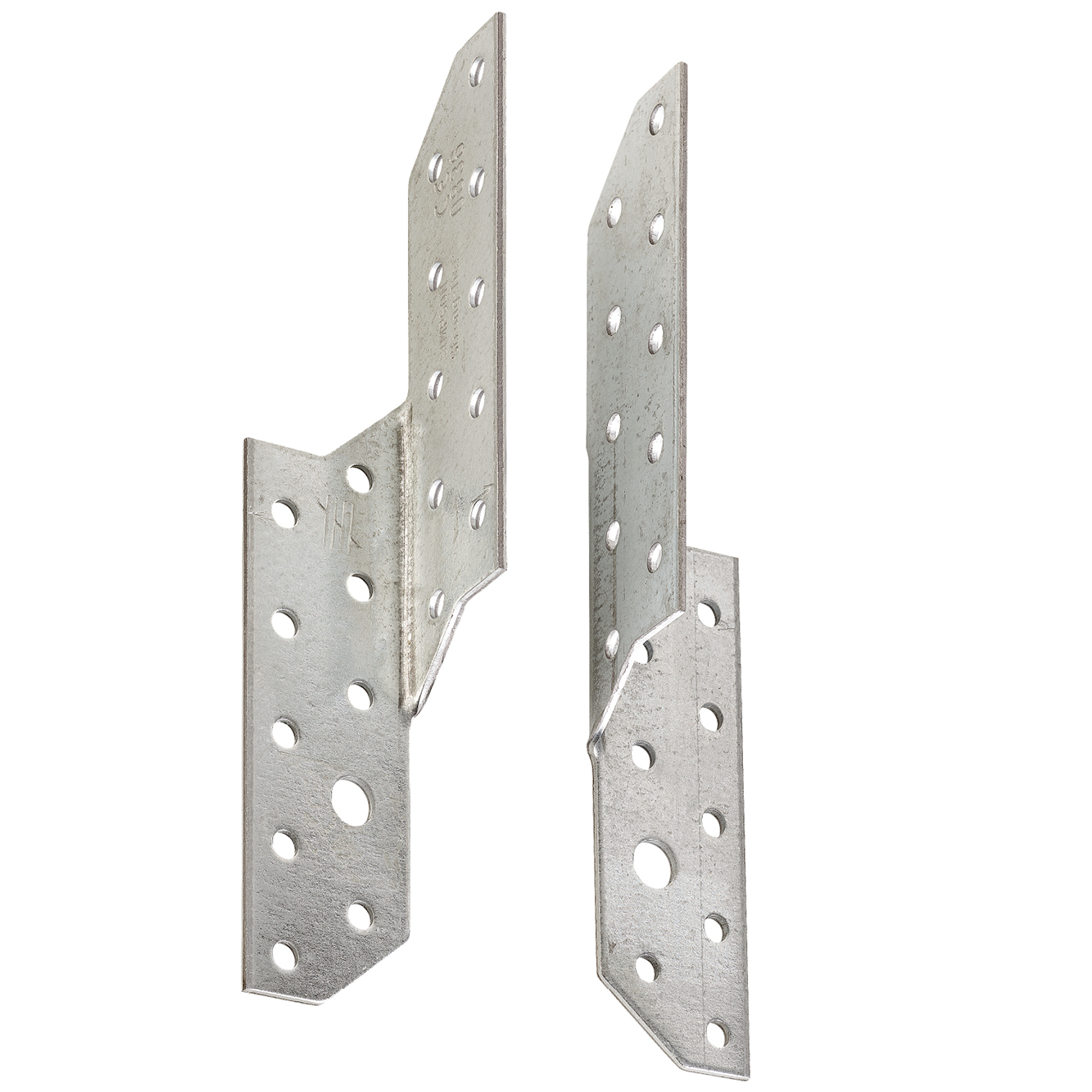

La SPF..."L" est la version gauche tandis que la "SPF... "R" est la version droite.

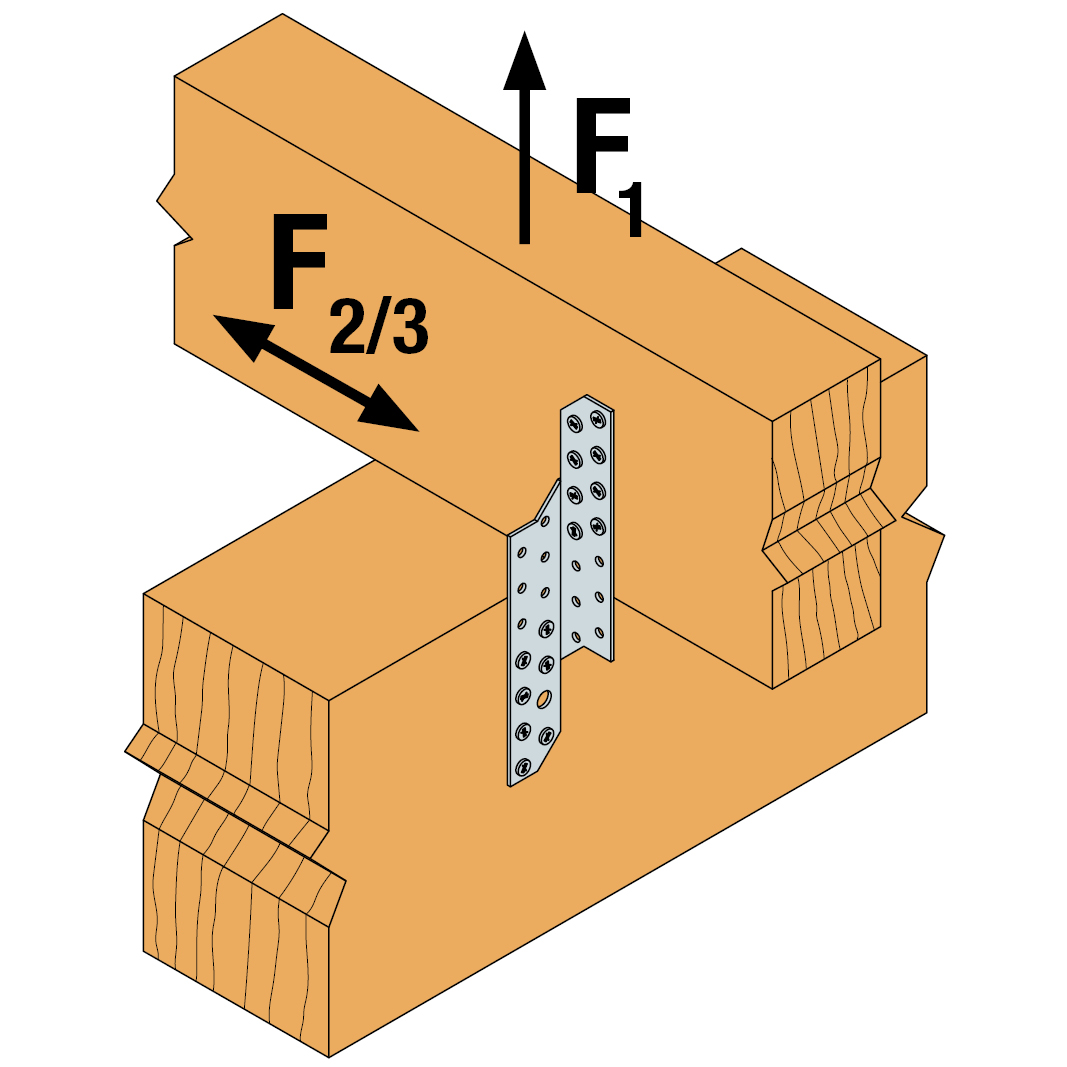

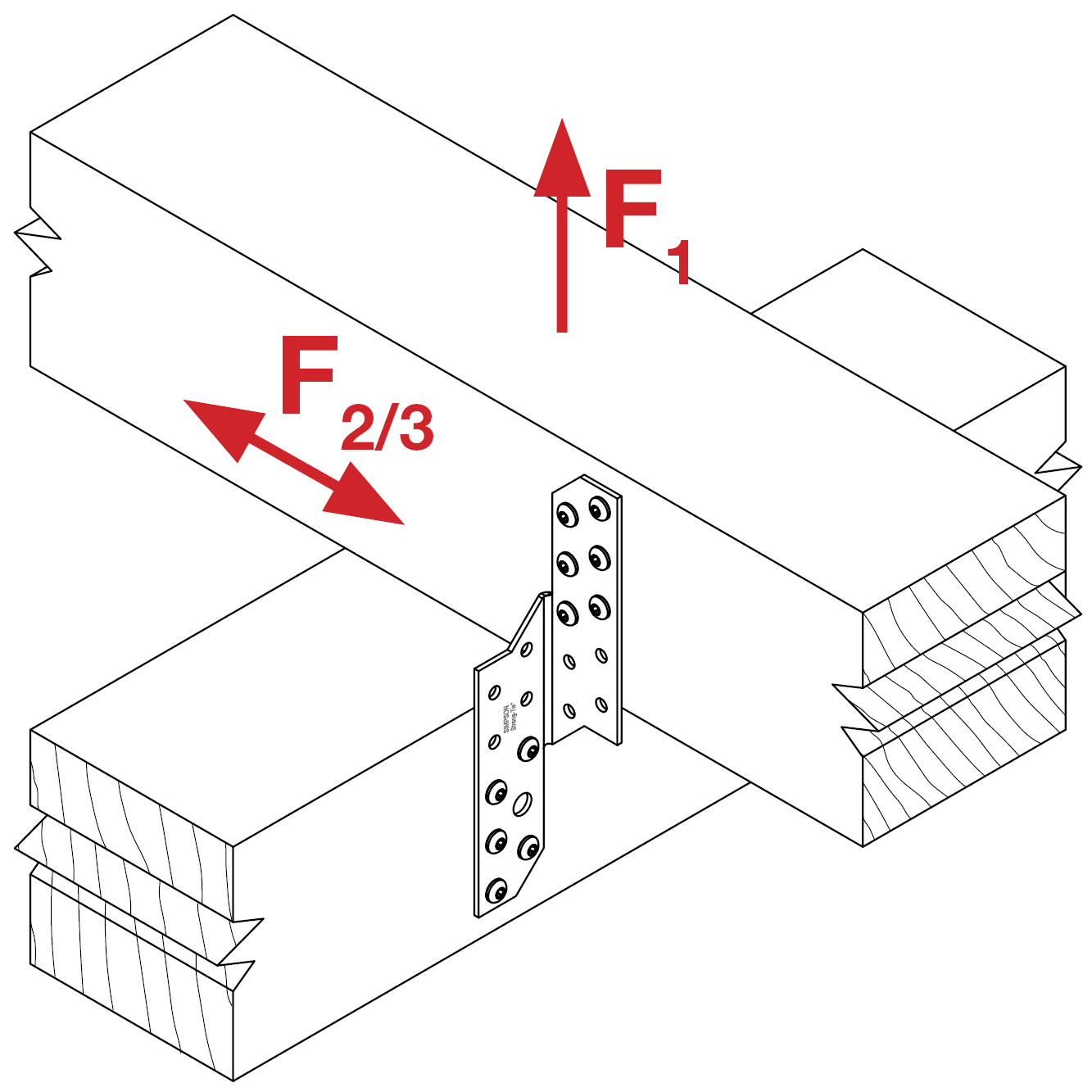

Valeurs Caractéristiques - Bois sur bois - 1 patte de solivage

Références Valeurs Caractéristiques - Bois sur bois
Fixations Valeurs Caractéristiques - Bois C24
Support Panne R1.k R2.k R3.k
Qté Qté CSA5.0x35Z CNA4,0x60 CSA5.0x35Z CNA4,0x60 CSA5.0x35Z CNA4,0x60
SPF210LZ77min(9,7 ; 8,4 /kmod)min(12,4 ; 8,4 /kmod)3.34.11.52.5
SPF210RZ77min(9,7 ; 8,4 /kmod)min(12,4 ; 8,4 /kmod)3.34.11.52.5

Les valeurs caractéristiques sont données dans ce tableau pour une patte de solivage, dans le cas où les éléments bois sont bloqués en rotation.
La résistance pour 2 pattes de solivage SPF s'obtient en sommant les résistances individuelles.

Installation

Montage

Fixations

  • Pointes annelées CNA Ø4.0x40G,
  • Vis CSA5.0x35Z ou CSA5.0x40Z,

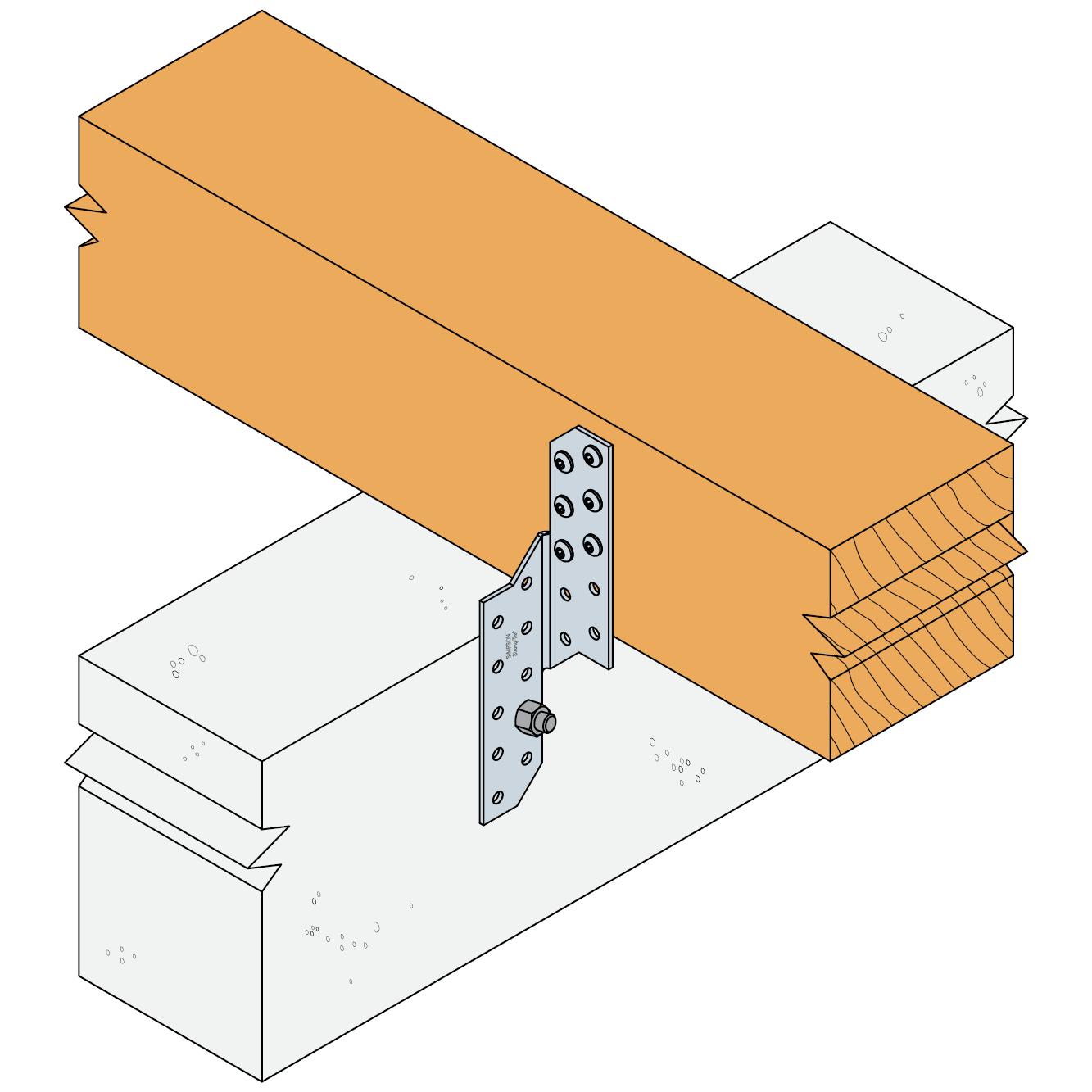

  • Vis connecteurs SSH Ø8 mm...

Certification

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
Aucun article disponible.
