Embases de poteau en U

Les embases de poteaux PU permettent la fixation de poteaux sur un support existant (balcon, terrasse...) et assurent la protection du poteau des remontées d‘humidité (repos à 20 mm du sol).

Fiche technique

Marquage CE

ETA

Classe service 3

Exterieur

EPD

Acier galvanisé à chaud

Présentation

Images

Caractéristiques

Matière

Acier S235JR suivant NF EN 10025,
Finition galvanisation à chaud suivant NF EN ISO 1461,
Épaisseur 4 mm.

Avantages

Installation simplifiée grâce à un perçage oblong en partie basse,
Grande resistance aux efforts,
Garde au sol faible tout en reprennant des efforts au soulèvement.

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé, béton
Porté : bois massif, bois composite, bois lamellé-collé

Domaines d'utilisation

Auvent,
Pergola,
Veranda...

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Dimensions[mm]					Perçages platine haute		Perçages platine basse		Autre
	A[mm]	B[mm]	C[mm]	F[mm]	t[mm]	Rond		Rond	Oblong	Qté par boîte	Poids[kg]
	A[mm]	B[mm]	C[mm]	F[mm]	t[mm]	Ø5[mm]	Bolts[mm]	Nombre	Ø17x20	Qté par boîte	Poids[kg]
PU70-B	71	70	131	24	4	10	4	-	1	20	0.69
PU90-B	91	70	131	24	4	10	4	2	1	20	0.73
PU100-B	101	70	126	24	4	10	4	2	1	20	0.73
PU120-B	121	70	116	24	4	10	4	2	1	20	0.73
PU140-B	141	70	106	24	4	10	4	2	1	20	0.73

Performances du produit

Dimensions

Référence	Capacité du pied de poteau

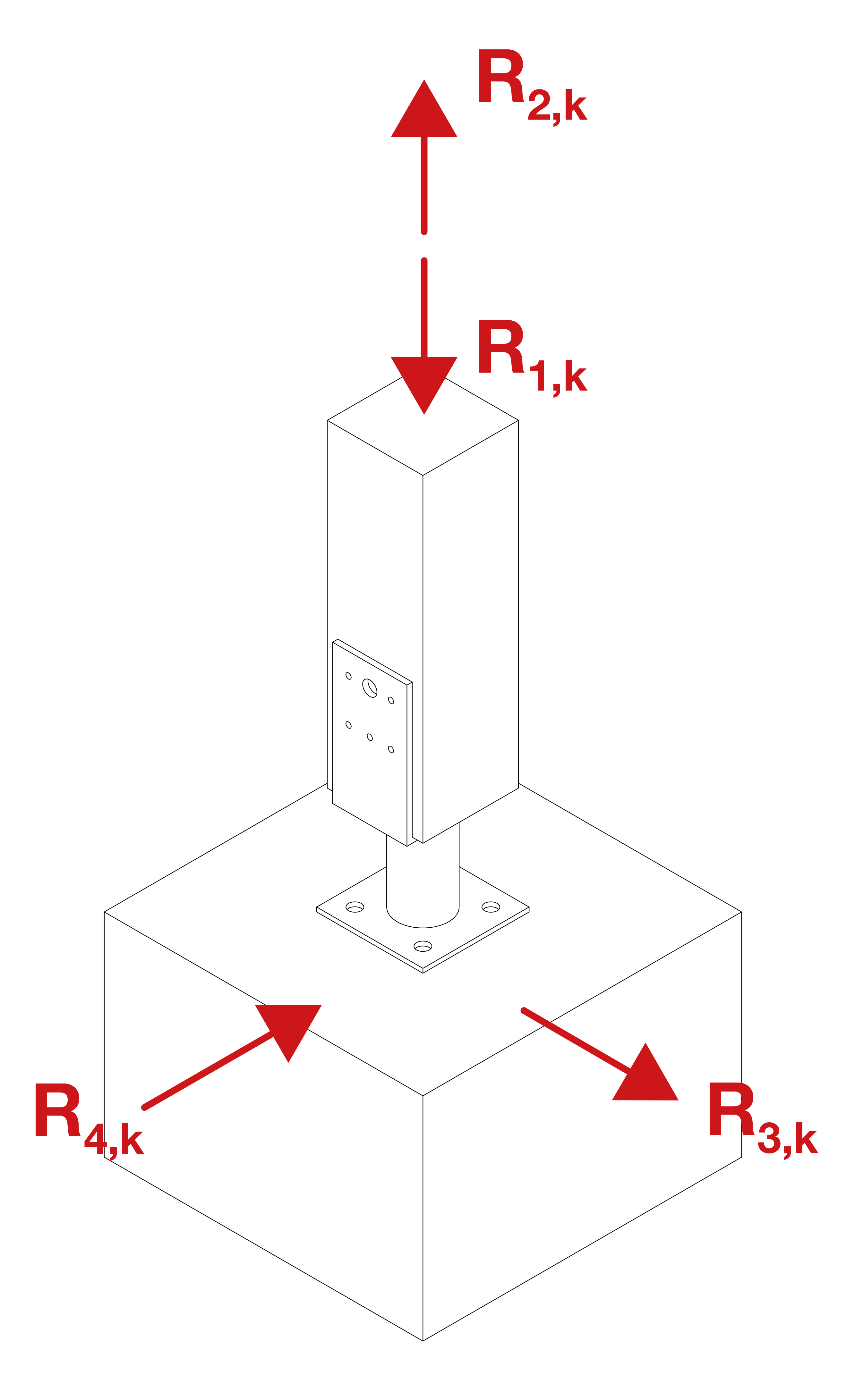

	Valeurs Caractéristiques - Connexion bois sur support rigide
	Fixations				Valeurs Caractéristiques - Bois C24[kN]
	Sur poteau		Porteur		R₁,ₖ	R₂,ₖ
	Qté	Type	Qté	Type	R₁,ₖ	R₂,ₖ
PU70-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 14.1/kmod)
PU90-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 10.0/kmod)
PU100-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 8.76/kmod)
PU120-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 6.99/kmod)
PU140-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 5.82/kmod)

Valeurs Caractéristiques simplifiées

Référence	Capacité du pied de poteau
	Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide
	Fixations				Valeurs caractéristiques simplifiées - Bois C24[kN]
	Sur poteau		Porteur		R₁,ₖ	R₂,ₖ
	Qté	Type	Qté	Type	R₁,ₖ	R₂,ₖ
PU70-B	10.0	CNA4,0x50	1.0	Ø16	19.1	21.7
PU90-B	10.0	CNA4,0x50	1.0	Ø16	19.1	15.4
PU100-B	10.0	CNA4,0x50	1.0	Ø16	19.1	13.5
PU120-B	10.0	CNA4,0x50	1.0	Ø16	19.1	10.8
PU140-B	10.0	CNA4,0x50	1.0	Ø16	19.1	9

Pour le calcul des valeurs caractéristiques simplifiées, k_moda été choisi égal à 0,65.

Installation

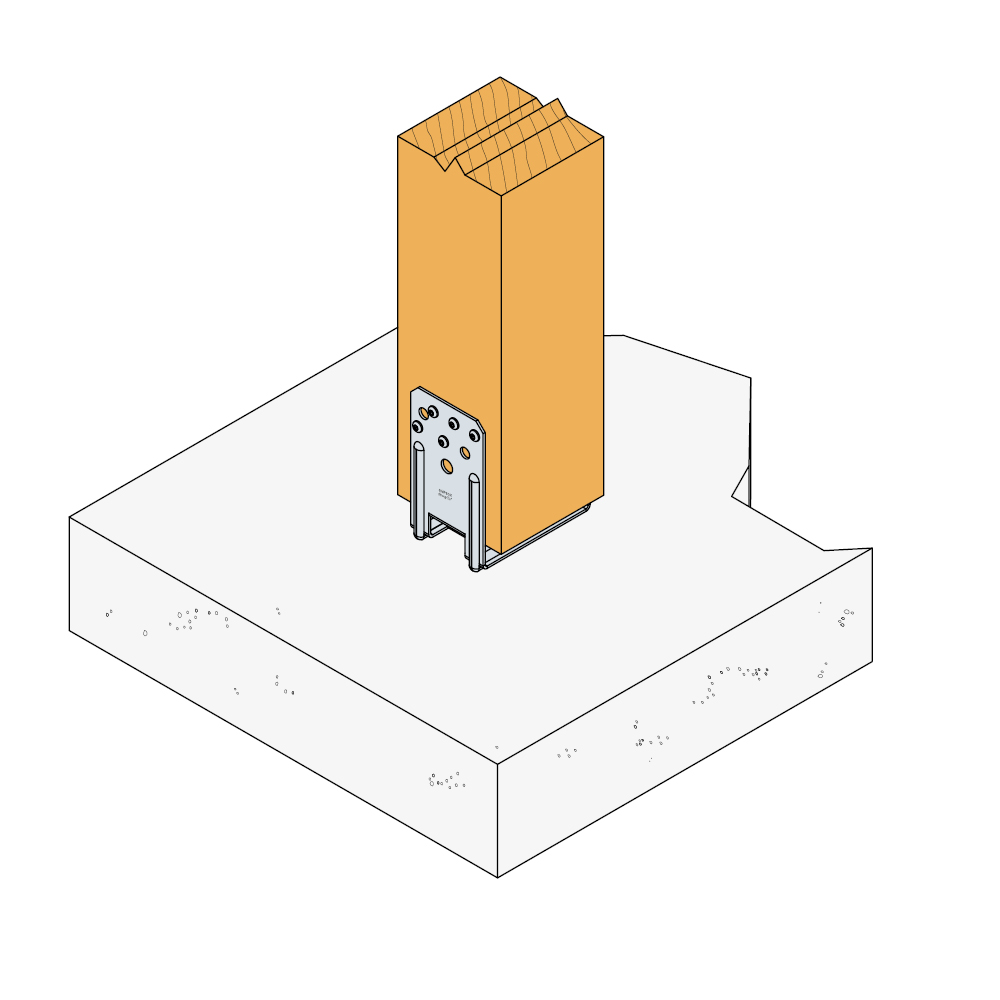

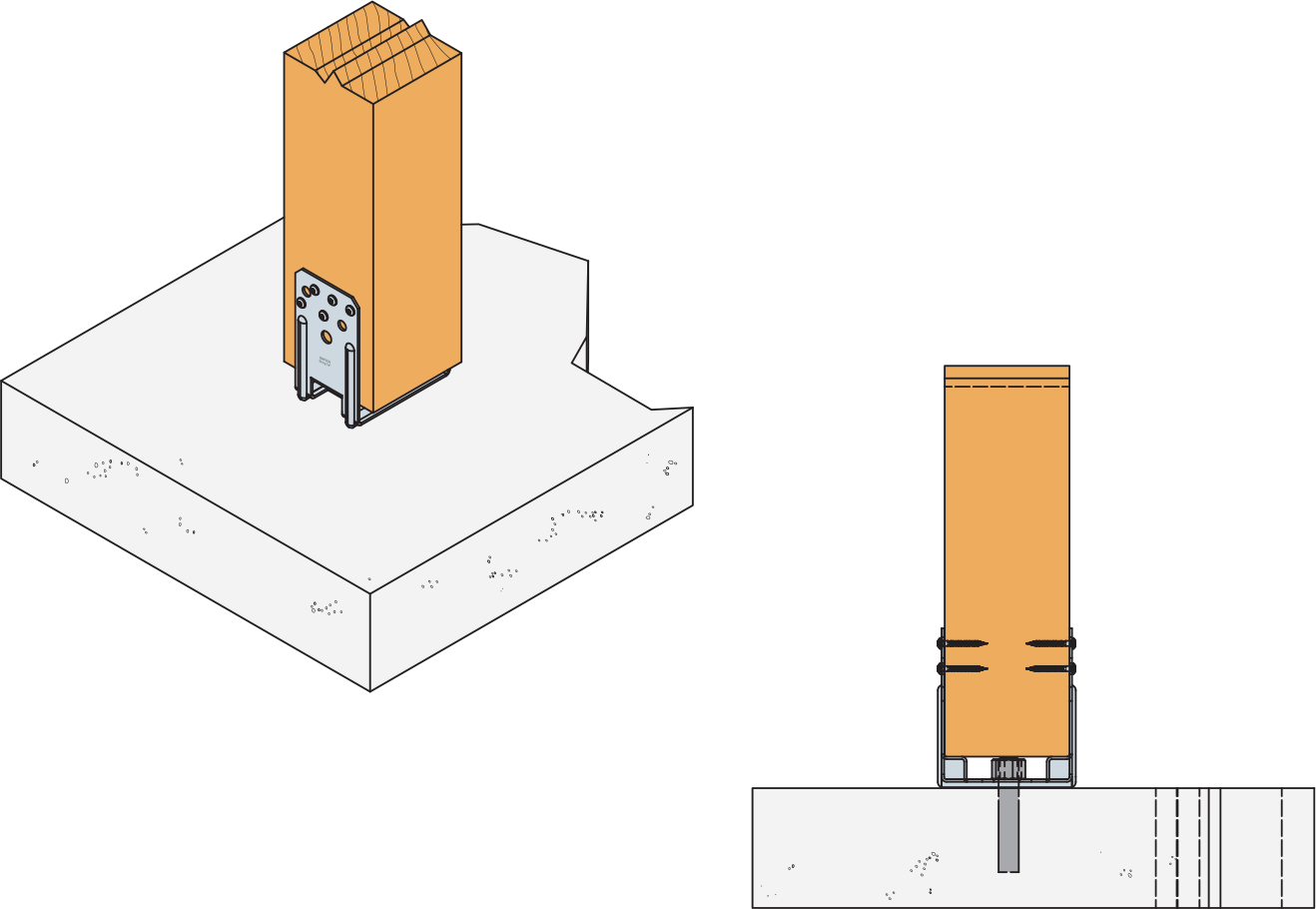

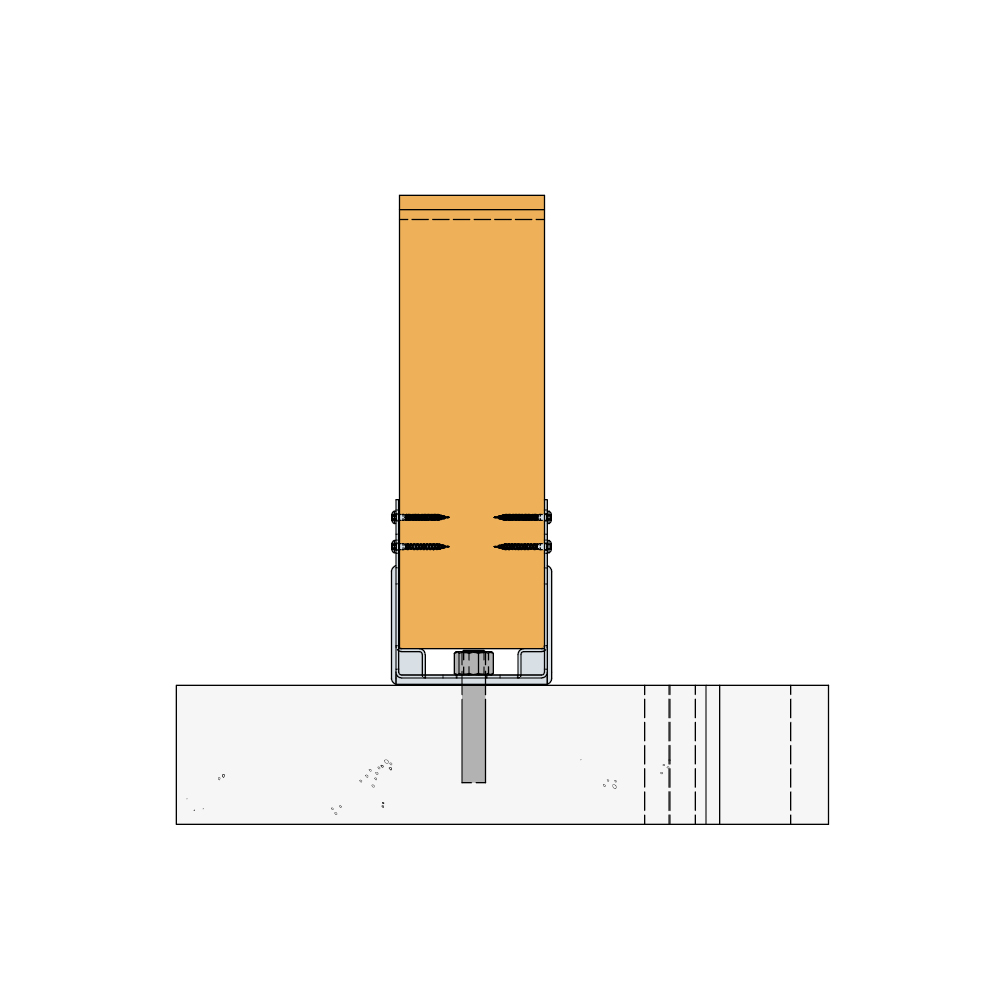

Montage

Fixations

Sur poteau :

Vis CSA-Z 5,0,
Boulons Ø10,
Vis connecteurs SSH Ø8.

Sur béton :

Cheville mécanique : goujon WA M16-110/5 ou alternative FM-753 CRACK 3DG M16x150/30 (revêtement adapté pour un usage en extérieur),
Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.
