Connecteurs

SDE

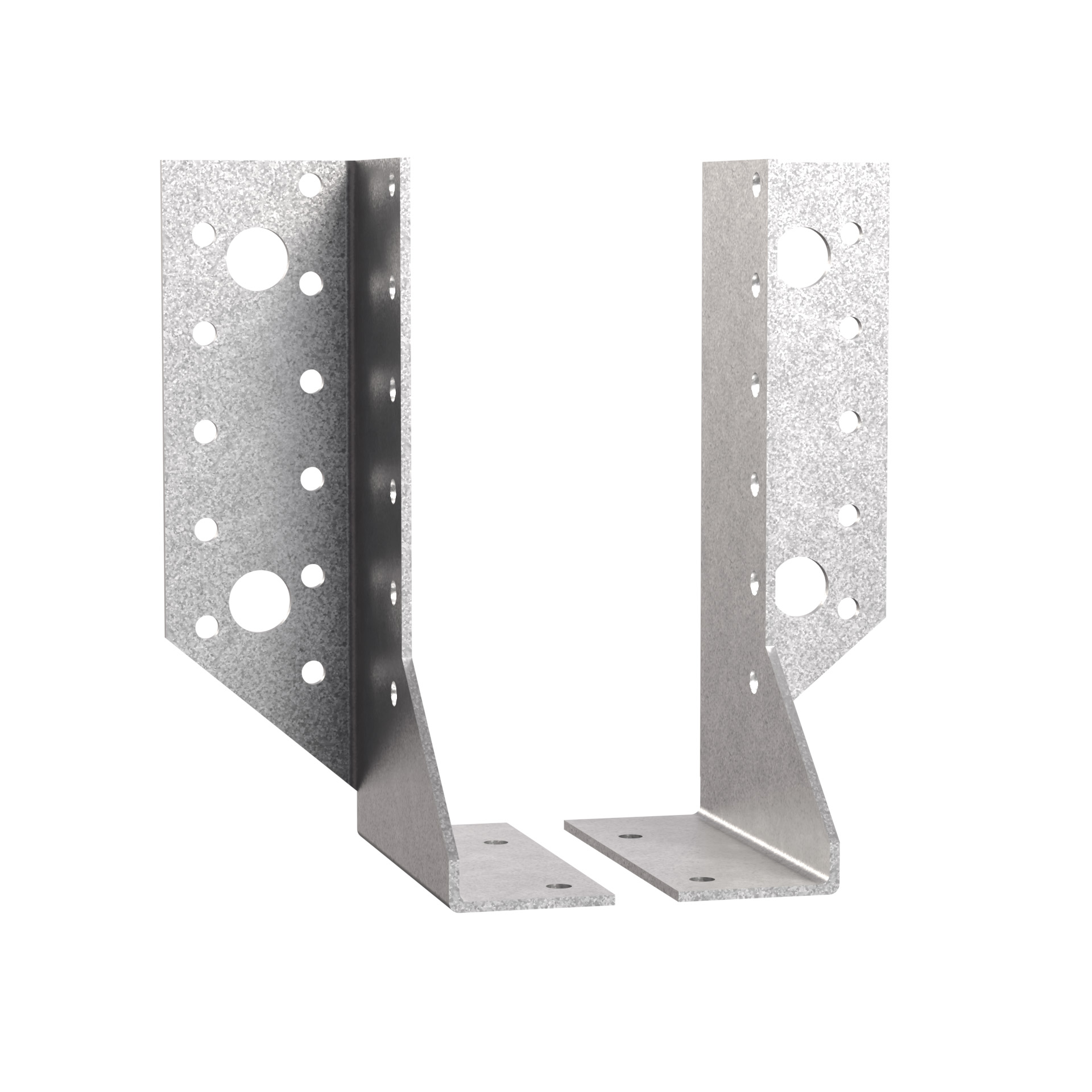

Sabot deux éléments (droit et gauche)

Les sabots deux éléments SDE permettent de s‘adapter à des sections de bois dont la largeur est comprise entre 60 et 250 mm. La mise en oeuvre des pointes dans la base du sabot est impérative pour assurer un bon assemblage.

Fiche technique

Marquage CE

ETA

EPD

Classe service 2

Acier galvanisé Z275

Présentation

Images

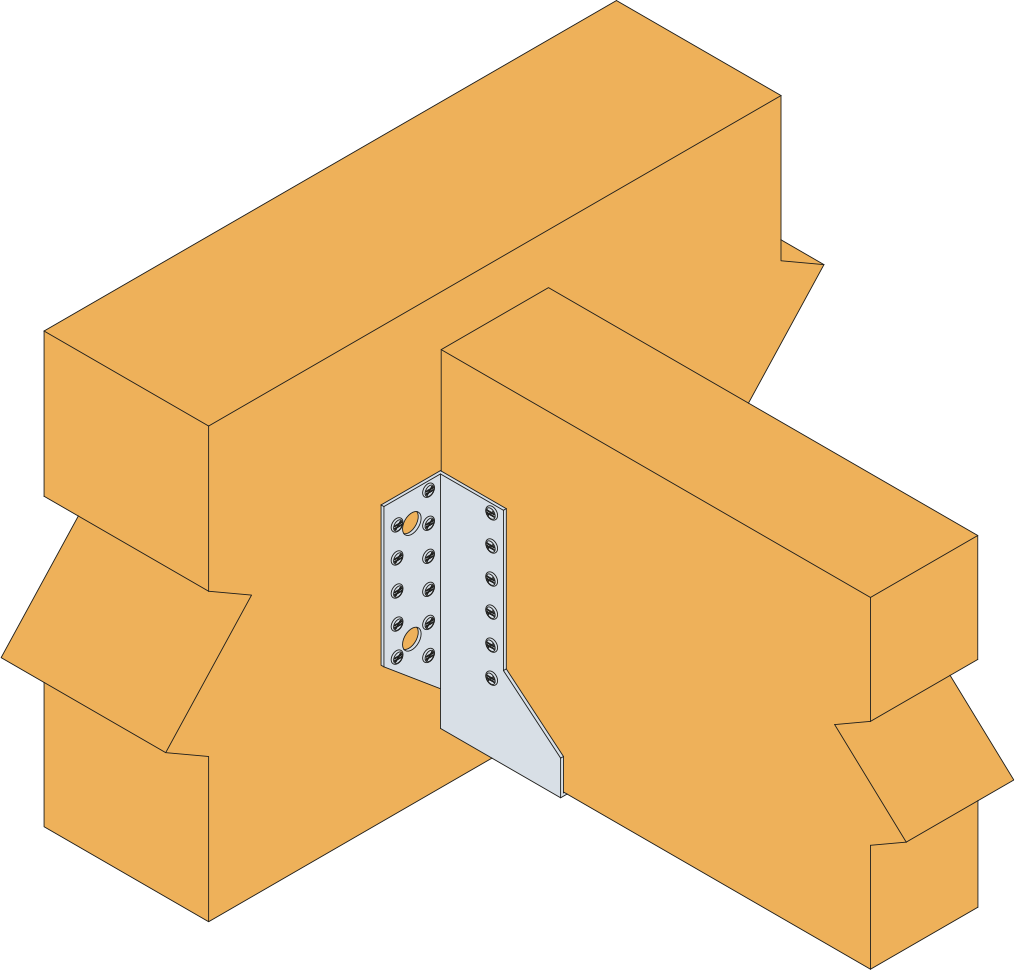

Clouage total sur bois

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Épaisseur 2 mm

Avantages

Grande souplesse d'utilisation en neuf comme en rénovation

Application

Support

Porteur : bois, béton, acier...
Porté : bois massif, bois composite...

Domaines d'utilisation

Solives,
Reprise d'assemblages existants...

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Section de bois[mm]				Dimensions[mm]						Perçages sur porteur		Perçages sur porté	Autre
	Hauteur		Largeur		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Ep.[mm]	Rond		Rond	Poids[kg]
	Min.[mm]	Max.[mm]	Min.[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Ep.[mm]	Ø5[mm]	Ø13[mm]	Ø5[mm]	Poids[kg]
SDEG300/30	120	177	60	250	60	118	84	41.5	86	2	9	2	5	0.18
SDED300/30	120	177	60	250	60	118	84	41.5	86	2	9	2	5	0.18
SDEG340/30	140	207	60	250	60	138	84	41.5	86	2	11	2	6	0.22
SDED340/30	140	207	60	250	60	138	84	41.5	86	2	11	2	6	0.2
SDEG380/30	160	237	60	250	60	158	84	41.5	86	2	11	2	6	0.26
SDED380/30	160	237	60	250	60	158	84	41.5	86	2	11	2	6	0.26
SDEG440/30	190	282	60	250	60	188	84	41.5	86	2	14	2	8	0.29
SDED440/30	190	282	60	250	60	188	84	41.5	86	2	14	2	7	0.29

Valeurs Caractéristiques - Solive sur poutre - Clouage total

Référence	Capacité du sabot de solive
	Valeurs Caractéristiques - Bois sur bois - Clouage total
	Valeurs Caractéristiques - Bois de classe C24[kN]
	R₁,ₖ	R2,k	R3,k
	CNA4,0x50	CNA4,0x50	CNA4,0x50
SDEG300/30	20.3	17.6	14.6
SDED300/30	20.3	17.6	14.6
SDEG340/30	26.6	24	15.8
SDED340/30	26.6	24	15.8
SDEG380/30	26.6	24	13.9
SDED380/30	26.6	24	13.9
SDEG440/30	33.2	33.2	14
SDED440/30	33.2	33.2	14

Les fixations sont données pour 1 demi sabot

Les valeurs caractéristiques sont données pour une paire de SDE (= 1 SDED + 1 SDEG).

Installation

Montage

Fixation

Sur bois :

Pointes CNA Ø4,0 x 50 mm
Vis CSA Ø5,0 x 40 mm
Vis SSH Ø12,0 x 60 mm

Sur béton :
Support béton :

Cheville mécanique : goujon FM 753 EVO M12x104/5,
Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35

Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :

Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH 20x130

Installation

Sur bois :

Tracer l’emplacement de la poutre portée sur le porteur,
Présenter le sabot et préfixer les ailes de chaque côté,
Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
Finaliser la fixation sur chaque aile,
Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Certification

Déclaration de performance (DoP)

fr-dop-e06-0270-07-s.pdf

Afficher l'historique

2020-01-09

fr-dop-e06-0270-issue-6.pdf

2018-02-16

fr-dop-e06-0270-issue-5.pdf

2017-05-02

fr-dop-e06-0270-issue-4.pdf

2014-09-02

a8177731928af7cc1fae3dd86085ee90c89ac36d-pdf.pdf

2013-06-20

81edc89ec1d64b02a8eede58b6792eb86cc1d997.pdf

2013-03-01

4511c613f4a24735ecaedb1acc1a4113bf0e585b.pdf

Agrément technique européen (ATE)

eta-060270-sst-rev-9-2024.pdf

Pas d'historique disponible

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
