Connecteurs

BTC

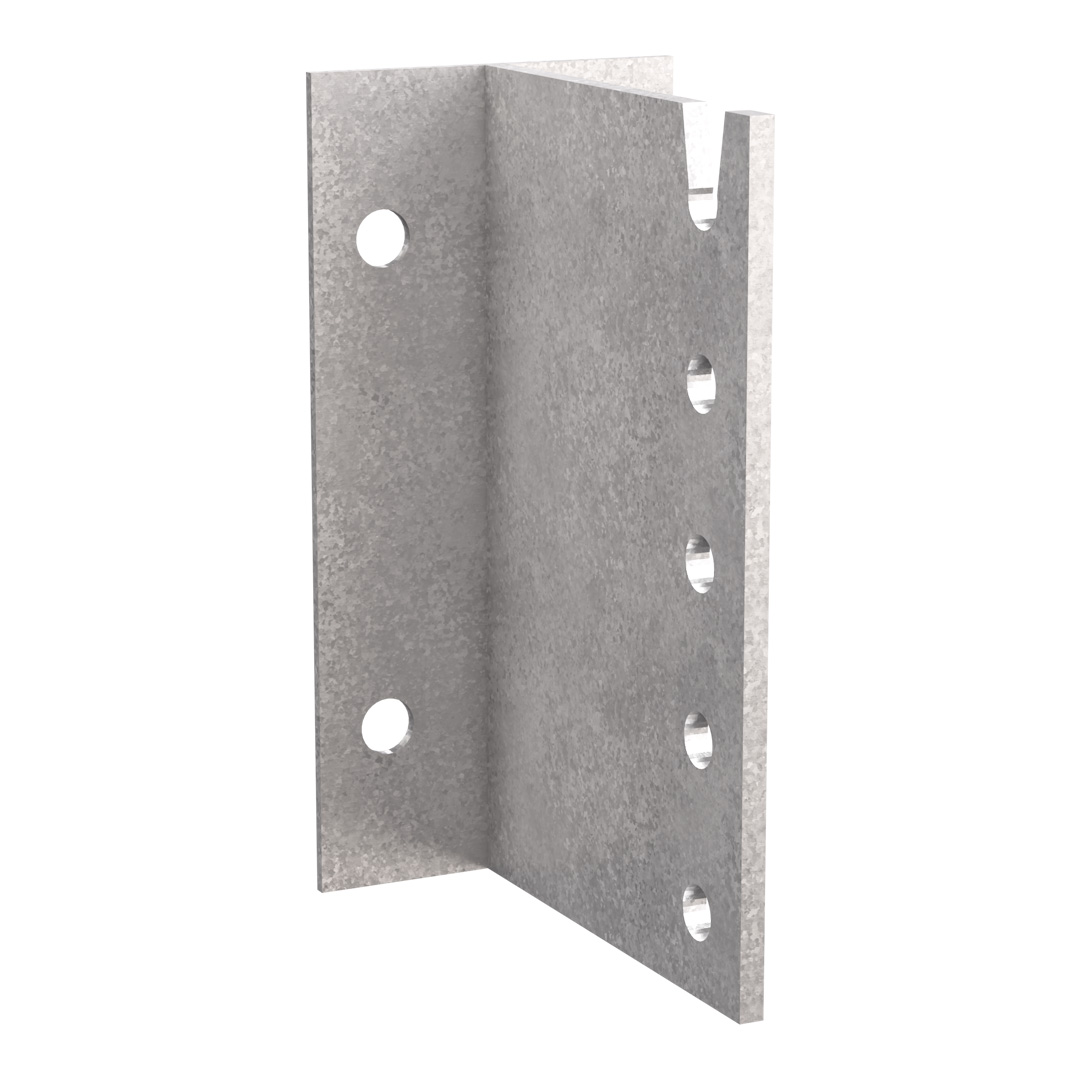

Etrier à âme intérieure

L'étrier à âme intérieure BTC est un connecteur discret, permettant une fixation sur bois et sur support rigide. Cet étrier permet de reprendre des efforts dans les 4 directions. Par conséquent, des assemblages de pannes déversées peuvent également être effectués avec simplicité et en toute sécurité.

Fiche technique

Marquage CE

ETA

EPD

Feu R 60

Classe service 2

Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Épaisseur 3 mm

Avantages

Assemblage invisible sur bois et sur béton,
Utilisable pour des configurations en pente,
Tenue au feu 30 minutes ou 1 heure en suivant certaines précautions.

Application

Support

Porteur : bois massif, bois lamellé-collé, bois composite, béton, acier...
Porté : bois massif, bois lamellé-collé, bois composite...

Domaines d'utilisation

Solives,
Pannes,
Poutres porteuses,
Configuration en pente possible jusqu'à un angle de 45°...

Pour plus d'information concernant la résistance au feu, veuillez vous référer sur notre guide de préconisation ASSEMBLAGES AU FEU.

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Section de bois[mm]	Autre		Dimensions[mm]					Perçages sur porteur[mm]		Perçages sur porté[mm]
	Hauteur[mm]	Qté par boîte	Poids[kg]	A[mm]	B[mm]	C[mm]	t1[mm]	t2[mm]	40-A1-A2-A3[mm]	Rond	Rond
	Min.[mm]	Qté par boîte	Poids[kg]	A[mm]	B[mm]	C[mm]	t1[mm]	t2[mm]	40-A1-A2-A3[mm]	Ø14	Ø13[mm]
BTC120-B	160	15.0	1	120	131	96	3	6	40	2	3
BTC160-B	200	15.0	1.3	160	131	96	3	6	40-80	4	4
BTC200-B	240	12.0	1.7	200	131	96	3	6	40-120	4	5
BTC240-B	280	10.0	2	240	131	96	3	6	40-160	4	6
BTC280-B	320	8.0	2.3	280	131	96	3	6	40-100-100	6	7
BTC320-B	360	6.0	2.7	320	131	96	3	6	40-120-120	6	8
BTC360-B	400	6.0	3	360	131	96	3	6	40-140-140	6	9
BTC400-B	440	6.0	3.3	400	131	96	3	6	40-120-120-80	8	10
BTC440-B	480	5.0	3.7	440	131	96	3	6	40-120-120-120	8	11
BTC480-B	520	5.0	4	480	131	96	3	6	40-120-120-160	8	12
BTC520-B	560	4.0	4.3	520	131	96	3	6	40-160-160-120	8	13
BTC560-B	600	4.0	4.7	560	131	96	3	6	40-160-160-160	8	14
BTC600-B	640	4.0	5	600	131	96	3	6	40-160-160-200	8	15

NB : Les références BTC480, BTC520, BTC560 et BTC600 sont disponibles sur demande. Délai de livraison, nous consulter.

Valeurs Caractéristiques - Solive bois sur support rigide - R1,k et R2,k

Dimensions

Référence	Capacité du sabot de solive
	Valeurs Caractéristiques - Solive sur support rigide
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur		Porté		R₁,ₖ						R₂,ₖ
	Qté	Type	Qté	Type	Longueur de broches[mm]						Longueur de broches[mm]
	Qté	Type	Qté	Type	80	100	120	140	160	180	80	100	120	140	160	180
BTC120-B	2.0	Ø 12	3.0	STD12	11.5	12.7	14.2	15.8	17.2	17.2	7.7	8.5	9.5	10.5	11.5	11.5
BTC160-B	4.0	Ø 12	4.0	STD12	18.5	20.4	22.8	25.3	27.8	27.8	13.9	15.3	17.1	19	20.9	20.9
BTC200-B	4.0	Ø 12	5.0	STD12	26.7	29.4	32.7	36.4	40.3	40.3	21.4	23.5	26.2	29.1	32.2	32.2
BTC240-B	4.0	Ø 12	6.0	STD12	35.8	39.4	43.8	48.6	53.8	54.3	29.8	32.8	36.5	40.5	44.8	45.3
BTC280-B	6.0	Ø 12	7.0	STD12	45.6	50.1	55.6	61.7	68.3	69.4	39.1	42.9	47.7	52.9	58.5	59.5
BTC320-B	6.0	Ø 12	8.0	STD12	56	61.4	68.1	75.5	83.4	85.5	49	53.7	59.6	66.1	73	74.8
BTC360-B	6.0	Ø 12	9.0	STD12	66.8	73.1	80.9	89.6	99	102.2	59.4	65	71.9	79.6	88	90.8
BTC400-B	8.0	Ø 12	10.0	STD12	77.9	85.1	94	104.1	114.8	119.5	70.1	76.6	84.6	93.7	103.3	107.6
BTC440-B	8.0	Ø 12	11.0	STD12	89	97.2	107.3	118.7	130.9	133.3	81	88.4	97.5	107.9	119	121.2
BTC480-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	92.1	100.4	110.6	122.3	134.8	134.8
BTC520-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC560-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147
BTC600-B	8.0	Ø 12	12.0	STD12	100.5	109.5	120.7	133.4	147	147	100.5	109.5	120.7	133.4	147	147

Pour des charges combinées :

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

La valeur R_2,k est calculée comme R_2,k = R_1,kx (nb de broches - 1) / (nb de broches). La broche supérieure n'est pas considérée pour la reprise de charge au soulèvement car elle est placée dans un perçage ouvert. La résistance des ancrages et leur nombre doivent être vérifiés selon l'ETE et le type de support. Le nombre d'ancrages donné dans le tableau ci-dessus est un maximum. Si la résistance des ancrages est décisive, il faudra alors la considérer pour l'assemblage.

Valeurs Caractéristiques - Solive bois sur support rigide - R3,k et R4,k

Dimensions

Référence	Capacité du sabot de solive
	Valeurs Caractéristiques - Solive sur support rigide
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]								Simplified Capacités caractéristiques - C24
	Porteur		Porté		R₄.ₖ	R₃,ₖ							R₄.ₖ[kN]
	Qté	Type	Qté	Type		Longueur de broches[mm]
	Qté	Type	Qté	Type		60	80	100	120	140	160	180
BTC120-B	2.0	Ø 12	3.0	STD12	6,7/kmod	2.6	2.9	3.5	4	4.5	5.2	5.3	6.1
BTC160-B	4.0	Ø 12	4.0	STD12	13,4/kmod	3.2	3.9	4.4	5	5.9	6.5	7	12.2
BTC200-B	4.0	Ø 12	5.0	STD12	13,4/kmod	4	4.9	5.5	6.3	7.2	7.8	8.8	12.2
BTC240-B	4.0	Ø 12	6.0	STD12	13,4/kmod	4.8	5.7	6.6	7.5	8.4	9.1	10.4	12.2
BTC280-B	6.0	Ø 12	7.0	STD12	20,1/kmod	5.6	6.5	7.6	8.7	9.6	10.4	11.9	18.3
BTC320-B	6.0	Ø 12	8.0	STD12	20,1/kmod	6.4	7.3	8.6	9.7	10.8	11.8	13.4	18.3
BTC360-B	6.0	Ø 12	9.0	STD12	20,1/kmod	7.2	8.1	9.5	10.8	12	13.2	14.9	18.3
BTC400-B	8.0	Ø 12	10.0	STD12	26,8/kmod	8	8.9	10.5	11.9	13.2	14.7	16.4	24.4
BTC440-B	8.0	Ø 12	11.0	STD12	26,8/kmod	8.8	9.7	11.4	13	14.4	16.1	17.8	24.4
BTC480-B	8.0	Ø 12	12.0	STD12	26,8/kmod	9.6	10.6	12.4	14.1	15.6	17.6	19.3	24.4
BTC520-B	8.0	Ø 12	12.0	STD12	26,8/kmod	10.4	11.4	13.3	15.1	16.8	19.1	20.8	24.4
BTC560-B	8.0	Ø 12	12.0	STD12	26,8/kmod	11.2	12.3	14.3	16.2	18	20.5	22.3	24.4
BTC600-B	8.0	Ø 12	12.0	STD12	26,8/kmod	12	13.2	15.2	17.3	19.2	22	23.8	24.4

La résistance des ancrages et leur nombre doivent être vérifiés selon l'ETE et le type de support. Le nombre d'ancrages donné dans le tableau ci-dessus est un maximum. Si la résistance des ancrages est décisive, il faudra alors la considérer pour l'assemblage.

Valeurs Caractéristiques - Bois sur Bois - R1,k et R2,k

Dimensions

Référence	Capacité du sabot de solive
	Valeurs Caractéristiques - Bois C24
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur		Porté		R₁,ₖ	R₂,ₖ
	Qté	Type	Qté	Type		Longueur de broche
	Qté	Type	Qté	Type		60	80	100	120	140	160
BTC120-B	2.0	SSH12.0x60	3.0	STD12	10.1	10.1	10.1	10.1	10.1	10.1	10.1
BTC160-B	4.0	SSH12.0x60	4.0	STD12	20.1	18.1	18.3	18.7	19	19.4	19.6
BTC200-B	4.0	SSH12.0x60	5.0	STD12	20.1	19.6	19.8	20	20.1	20.1	20.1
BTC240-B	4.0	SSH12.0x60	6.0	STD12	20.1	20.1	20.1	20.1	20.1	20.1	20.1
BTC280-B	6.0	SSH12.0x60	7.0	STD12	30.2	30.2	30.2	30.2	30.2	30.2	30.2
BTC320-B	6.0	SSH12.0x60	8.0	STD12	30.2	30.2	30.2	30.2	30.2	30.2	30.2
BTC360-B	6.0	SSH12.0x60	9.0	STD12	30.2	30.2	30.2	30.2	30.2	30.2	30.2
BTC400-B	8.0	SSH12.0x60	10.0	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2
BTC440-B	8.0	SSH12.0x60	11.0	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2
BTC480-B	8.0	SSH12.0x60	12.0	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2
BTC520-B	8.0	SSH12.0x60	13.0	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2
BTC560-B	8.0	SSH12.0x60	14.0	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2
BTC600-B	8.0	SSH12.0x60	15.0	STD12	40.2	40.2	40.2	40.2	40.2	40.2	40.2

La valeur R2,k est calculée comme R2,k = R1,k x (nb de broches - 1) / (nb de broches). La broche supérieure n'est pas considérée pour la reprise de charge au soulèvement car elle est placée dans un perçage ouvert.

Valeurs Caractéristiques - Bois sur bois - R3,k et R4,k

Dimensions

Référence	Capacité du sabot de solive
	Valeurs Caractéristiques - Bois C24
	Fixations				Valeurs Caractéristiques - Bois de classe C24[kN]
	Porteur		Porté		R₄.ₖ	R₃,ₖ
	Qté	Type	Qté	Type		Longueur de broche
	Qté	Type	Qté	Type		60	80	100	120	140	160	180	200
BTC120-B	2.0	SSH12.0x60	3.0	STD12	6.3/kmod	1.8	3	2.4	3.6	4.2	4.9	5.5	6.2
BTC160-B	4.0	SSH12.0x60	4.0	STD12	10/kmod	2.5	3.9	3.2	4.7	5.5	6.3	7.1	7.9
BTC200-B	4.0	SSH12.0x60	5.0	STD12	12.6/kmod	3	4.7	3.8	5.7	6.6	7.6	8.6	9.5
BTC240-B	4.0	SSH12.0x60	6.0	STD12	12.6/kmod	3.3	5.3	4.3	6.4	7.6	8.7	9.8	11
BTC280-B	6.0	SSH12.0x60	7.0	STD12	17.6/kmod	4.1	6.4	5.2	7.7	8.9	10.2	11.5	12.8
BTC320-B	6.0	SSH12.0x60	8.0	STD12	20.2/kmod	4.7	7.2	5.9	8.7	10.1	11.5	13	14.4
BTC360-B	6.0	SSH12.0x60	9.0	STD12	20.2/kmod	4.9	7.8	6.3	9.4	11	12.6	14.2	15.8
BTC400-B	8.0	SSH12.0x60	10.0	STD12	25.2/kmod	5.7	8.9	7.3	10.6	12.3	14.1	15.9	17.6
BTC440-B	8.0	SSH12.0x60	11.0	STD12	27.8/kmod	6.3	9.7	8	11.6	13.5	15.4	17.3	19.3
BTC480-B	8.0	SSH12.0x60	12.0	STD12	27.8/kmod	6.6	10.3	8.4	12.4	14.4	16.5	18.6	20.7
BTC520-B	8.0	SSH12.0x60	13.0	STD12	27.8/kmod	6.8	10.9	8.8	13.1	15.4	17.6	19.9	22.1
BTC560-B	8.0	SSH12.0x60	14.0	STD12	27.8/kmod	7.1	11.5	9.2	13.9	16.3	18.7	21.1	23.6
BTC600-B	8.0	SSH12.0x60	15.0	STD12	27.8/kmod	7.4	12.1	9.7	14.6	17.2	19.8	22.4	25

Installation

Montage

Fixations

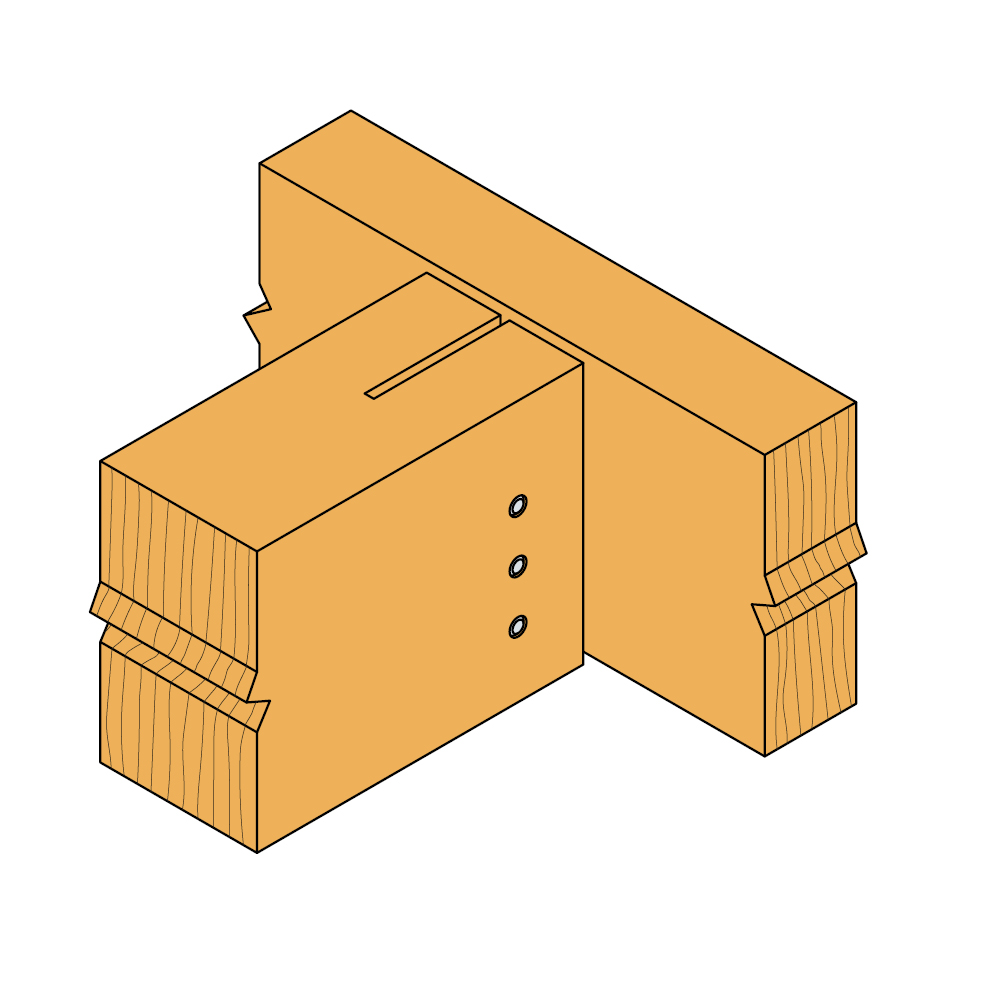

Sur porteur bois :

Vis connecteur SSH Ø12,0x60 mm

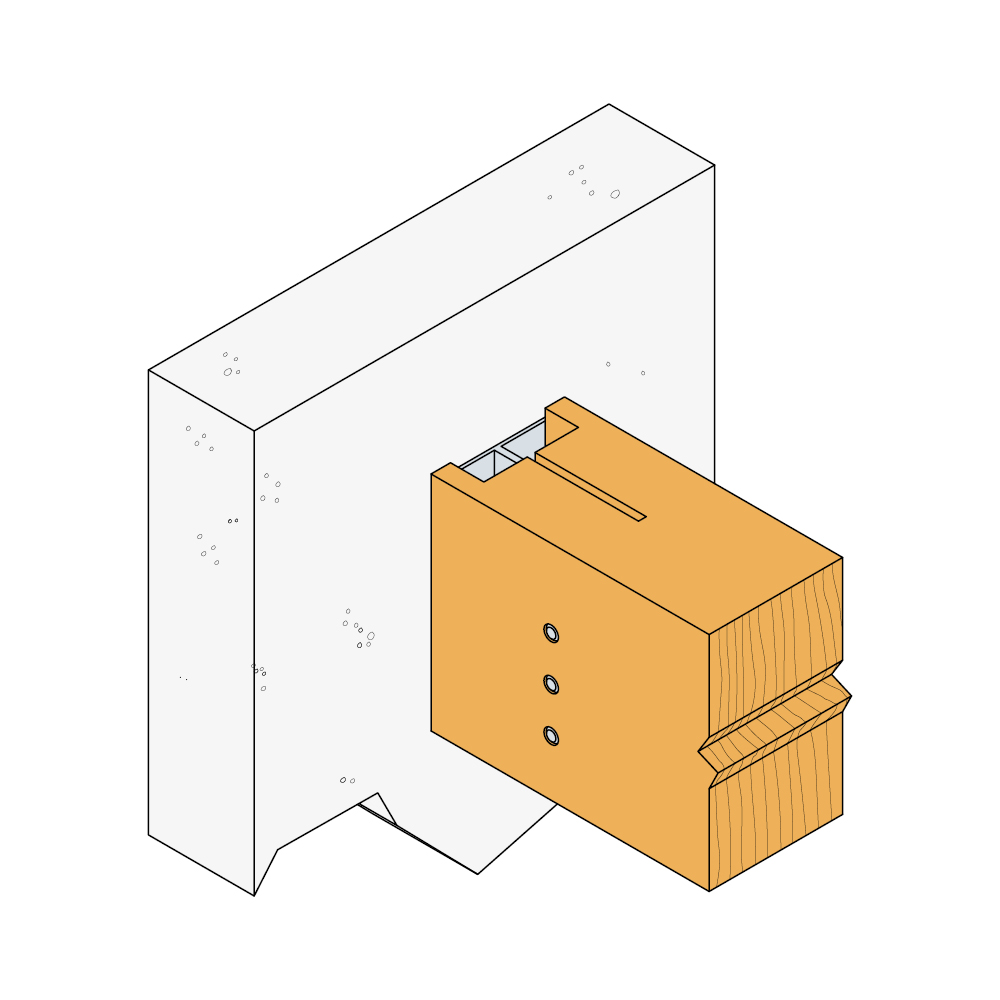

Sur porteur béton :

Vis béton: THD 10-80/5
Ancrage chimique : résine KEM H + tige fileté LMAS M12-150/35

Sur porteur acier :

Boulon Ø12 mm

Sur porté :

Broches STD Ø12 dont la longueur doit correspondre à la largeur de la poutre portée

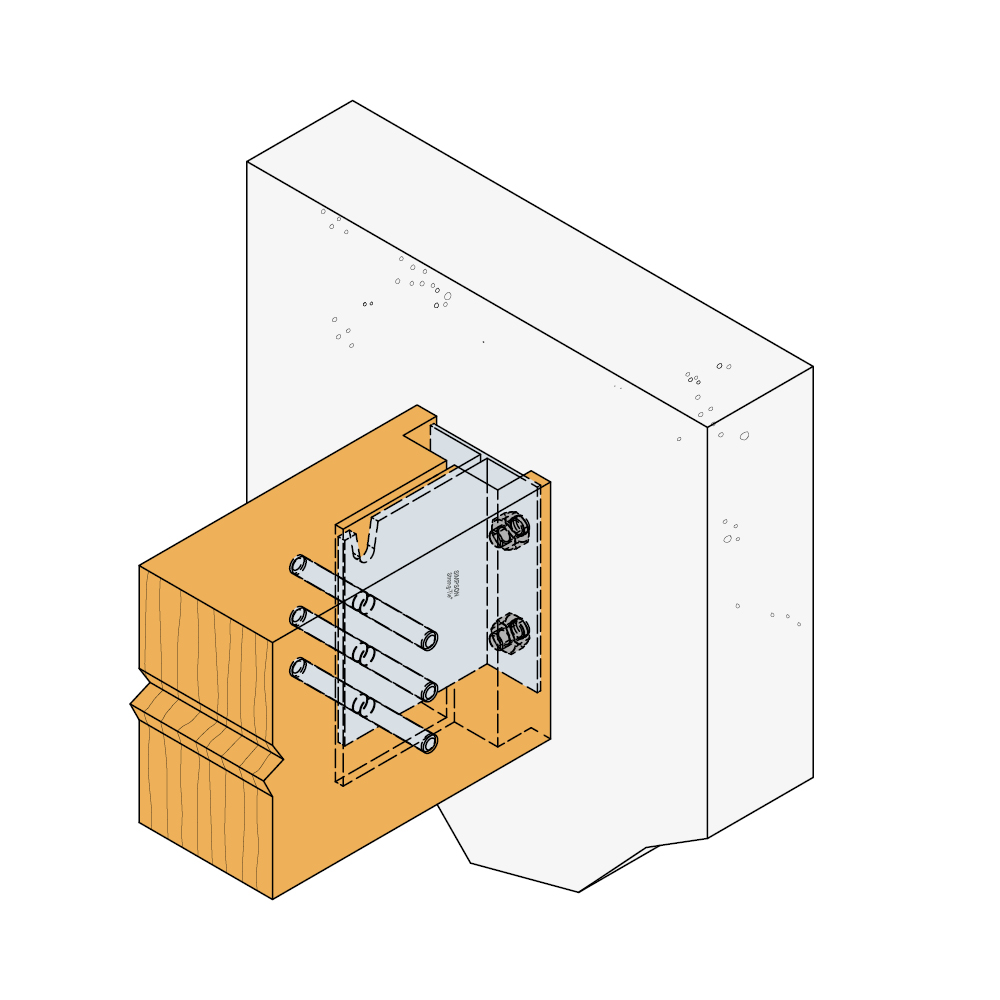

Installation

Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
Identifier la position des broches sur la poutre avant de percer transversalement,
Insérer uniquement la 1^ère broche dans la poutre sur la partie supérieure,
Fixer l’étrier sur le support à l’aide de la fixation adaptée Ø12 mm,
Présenter la poutre portée de manière à placer la broche déjà en place dans l’encoche de l’étrier,
Mettre en place les broches restantes.
