PIBA

Pied de poteau réglable forte charge

Le pied de poteau forte charge PIBA110/160 permet une forte reprise de charge en compression ainsi qu'une reprise des efforts de soulèvement grâce à son âme verticale.

Fiche technique

Marquage CE

ETA

Classe service 2

Acier électrozingué

EPD

Présentation

Images

Caractéristiques

Matière

Acier S235JR suivant NF EN 10025,
Finition électrozinguée blanche suivant ISO 2081,
Épaisseur 8 mm.

Avantages

Reprise de charge importante en compression,
Hauteur ajustable de 110 à 160 mm,
Protège le poteau bois de l'humidité en le surélévant du sol...

Application

Support

Porteur : béton
Porté : bois massif, bois lamellé-collé, bois composite...

Domaines d'utilisation

Poteaux de soutien LC,
Planchers,
Poteaux de auvent...

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]									Perçages		Poids [kg]
	A	B	C	D	E	F	G	H	t	Platine haute	Platine basse
	A	B	C	D	E	F	G	H	t	Ø8,5	Ø13
PIBA110/160	120	120	110	155	155	110-160	30	90	8	4	4	3.8

Valeurs Caractéristiques

Références	Fixations				Valeurs Caractéristiques [kN]
	Sur poteau		Sur béton		R_1.k	R_2.k
	Nb	Type	Nb	Type	R_1.k	R_2.k
PIBA110/160	2	Ø8	4	Ø12	125/(kmod^0,5)	20.7

La connexion entre le pied de poteau et le poteau bois s'effectue à l'aide des deux broches supérieures.
Les ancrages au sol et leur capacité doivent toujours être vérifiés.

Valeurs Caractéristiques simplifiées

Références	Valeurs Caractéristiques simplifiées - Bois sur béton
	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		Sur béton		R_1,k	R_2,k
	Qté	Type	Qté	Type	R_1,k	R_2,k
PIBA110/160	2	Ø8	4	Ø12	139.7	20.7

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge moyen terme et classe de service 2, kmod = 0,8 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

Installation

Montage

Fixations

Poteau :

2 broches STD ou boulons Ø8 mm placées dans les deux perçages supérieurs de la platine verticale,
La longueur des broches correspond à la section du poteau.

Platine :

Cheville mécanique : goujon FM 753 EVO M12x109/10 ou alternative FM-753 CRACK 3DG M12x110/10 (Revêtement adapté pour un usage en extérieur),
Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

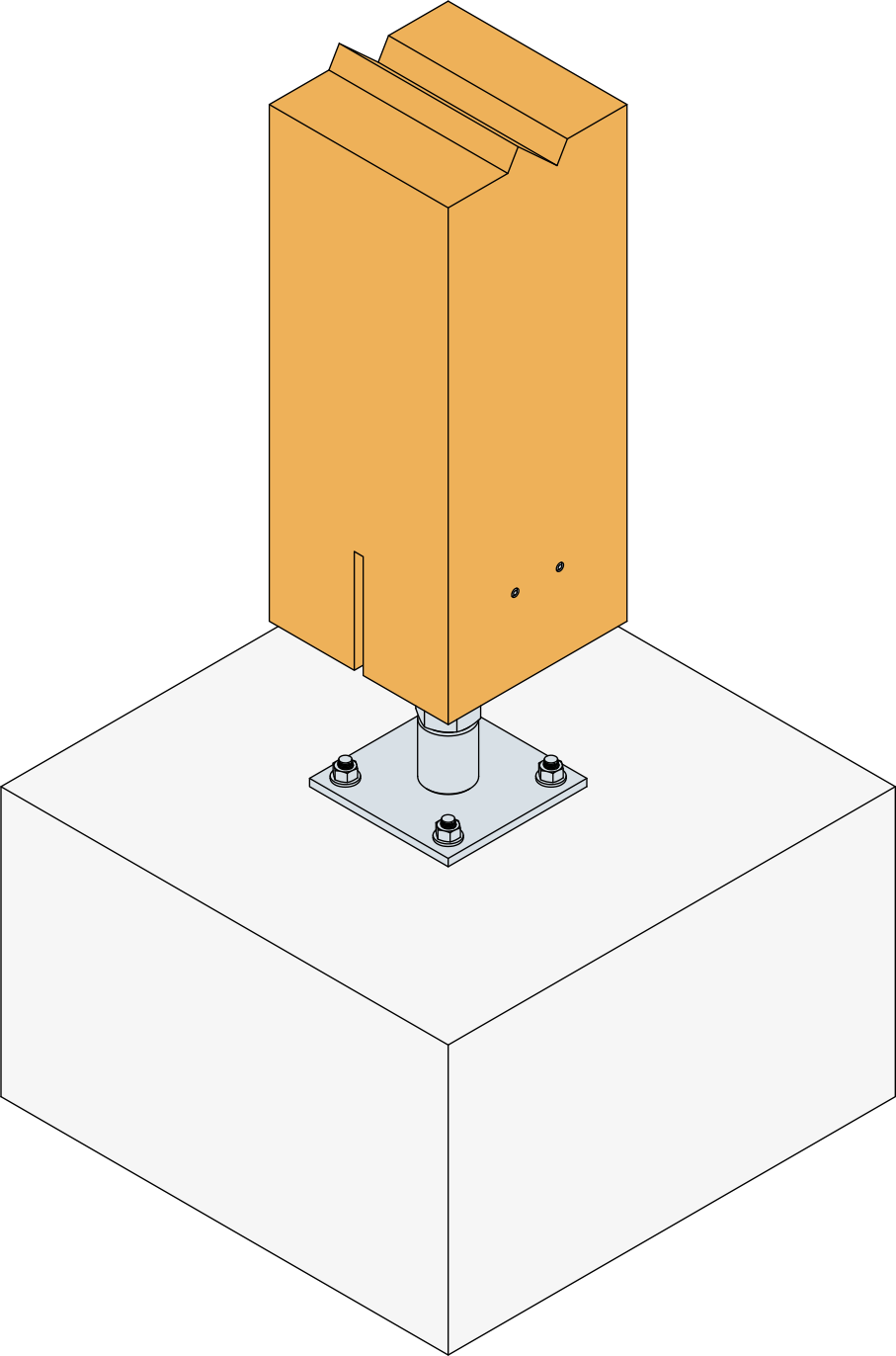

Installation

Partie haute :

Réaliser une entaille verticale en âme du poteau, d'une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ,
Identifier la position des broches (ou boulons) supérieures sur les flancs du poteau,
Percer transversalement le poteau en Ø8 mm pour y insérer les deux broches,
Positionner le poteau sur le pied de poteau et insérer les deux broches.

Partie basse :

Positionner le poteau verticalement dans la structure,
Identifier la position des ancrages au sol sur le support,
Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
