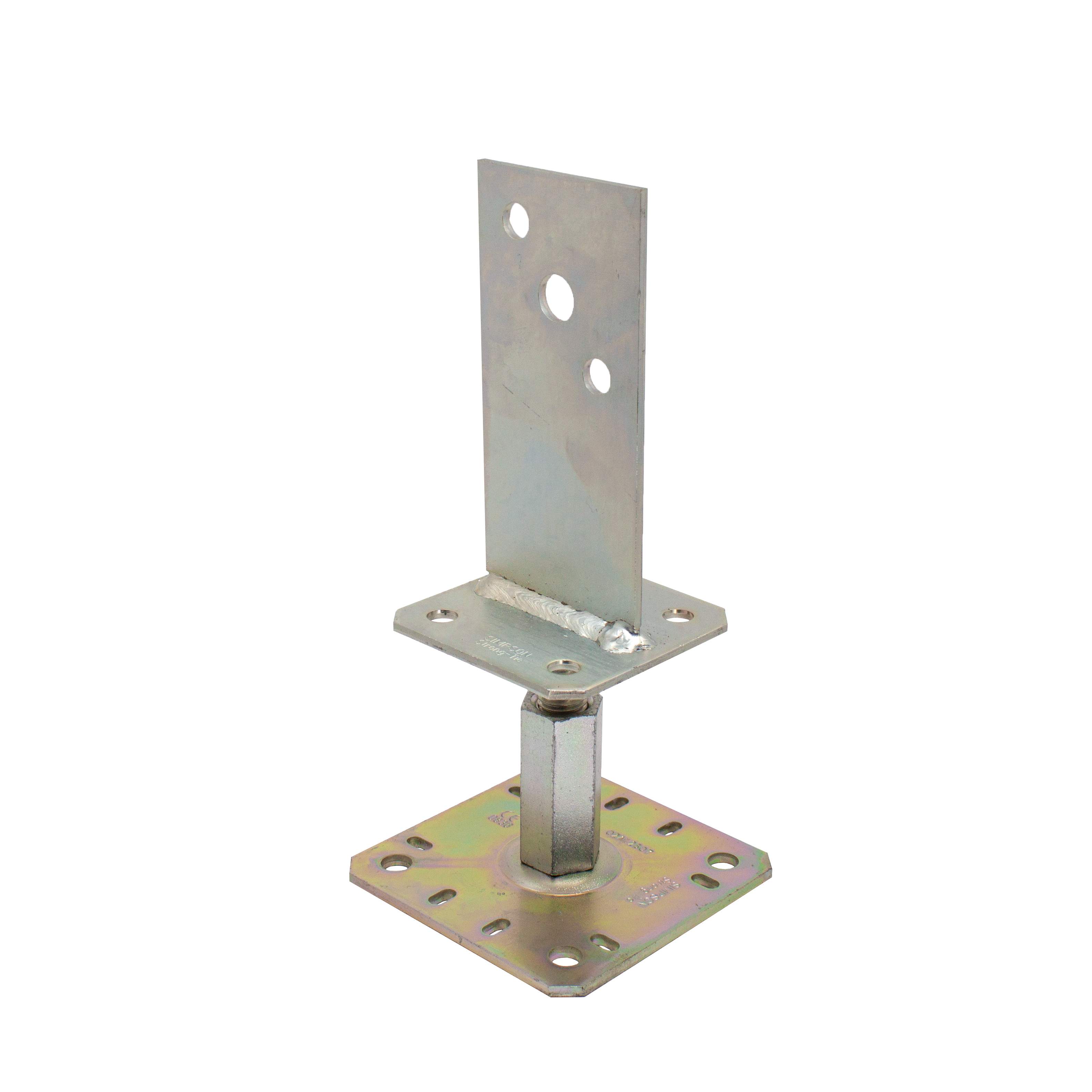

PPSR

Pied de poteau en âme avec platine

Les pieds de poteau en âme intérieure type PPSR permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure une bonne reprise des charges au soulèvement.

Marquage CE
ETA
Classe service 3
Exterieur
Acier électrozingué 12µm

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition électro-zinguée jaune irisé (sans Chrome VI) suivant NF EN ISO 2081,
  • Epaisseur 4 mm.

Avantages

  • Peut être réglé après la pose,
  • Permet de reprendre des efforts au soulèvement.

Application

Support

  • Porteur : bois, béton, acier (poteau 200 x 200 maxi)...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d'utilisation

  • Auvent,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Console...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages platine haute Perçages platine basse
A B C D E F G H t1 t2 Ø12 Ø13 Ø17 Ø6x12 Ø12
PPSR320 100 100 170 130 130 100-150 30 80 4 5 4 2 1 8 4

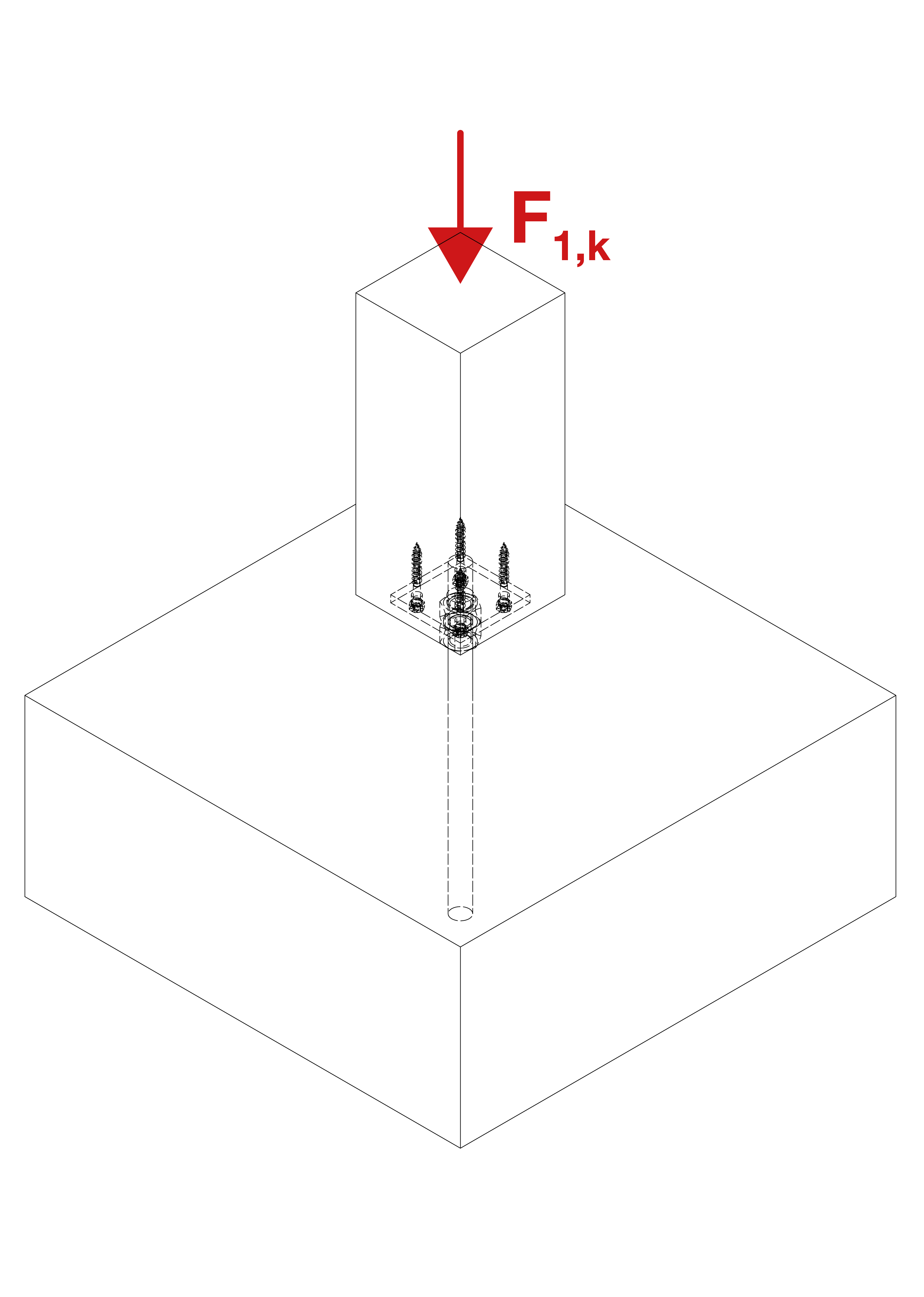

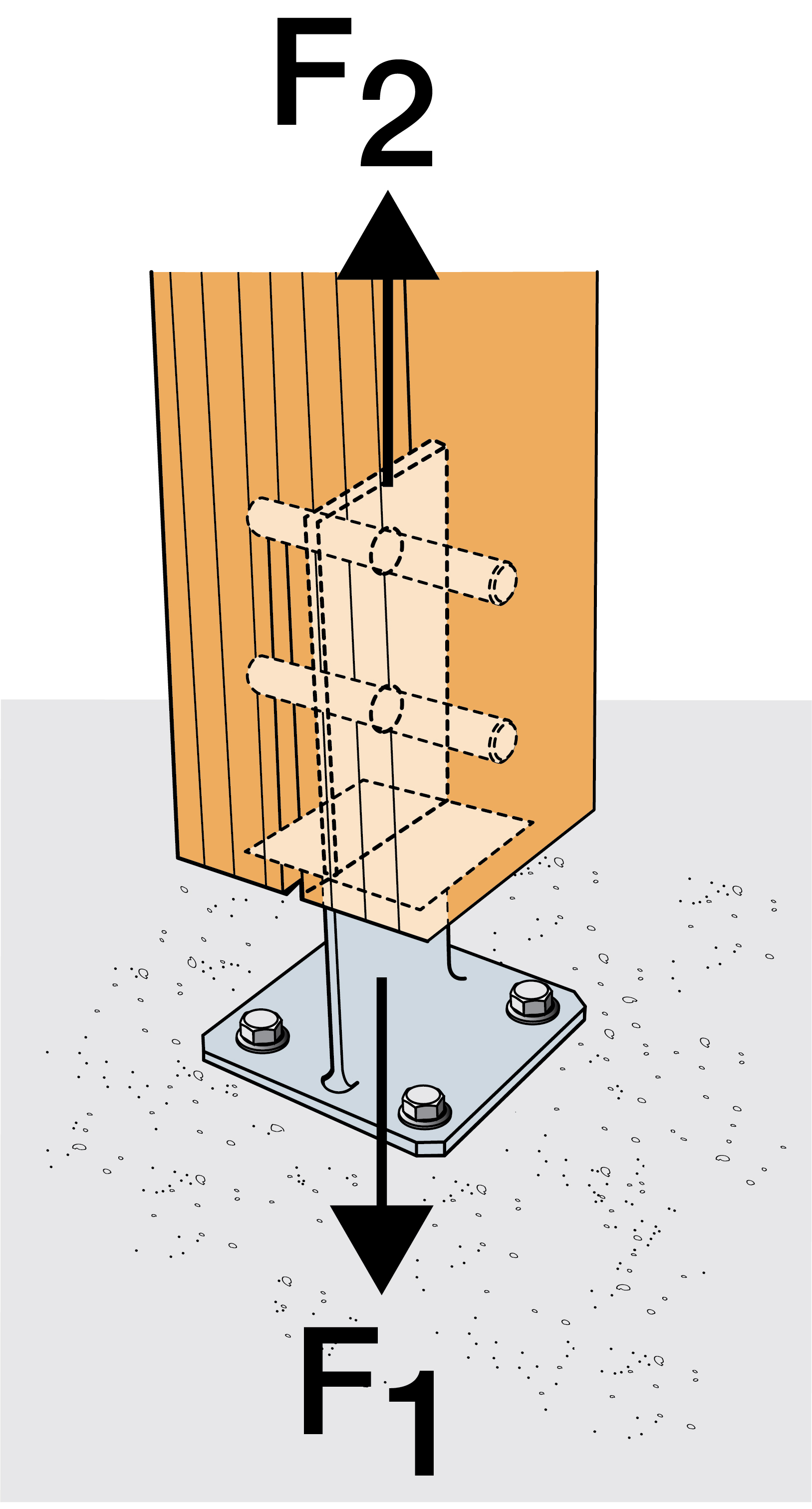

Valeurs Caractéristiques

Références Valeurs Caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k
Qté Type Qté Type 1 x STD16 2 x STD12
PPSR320 1 - 2 STD 4 Ø10* 51,1/kmod^0,5 min(29,5;20,9/kmod) 20,9/kmod

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Valeurs Caractéristiques simplifiées

Références Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k
Qté Type Qté Type 1 x STD16 2 x STD12
PPSR320 1 - 2 STD 4 Ø10** 61.07 29.5 29.8

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

** Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Installation

Montage

Fixations

Sur bois :

  • Broches STD Ø12 ou Ø16 mm,
  • Boulons Ø12 ou 16 mm suivant perçages.

Sur béton :

  • Cheville mécanique : goujon WA M12-104/5,
  • Ancrage chimique : résine AT-HP + tige filletée LMAS M12-150/35.

Sur acier :

  • Boulons.

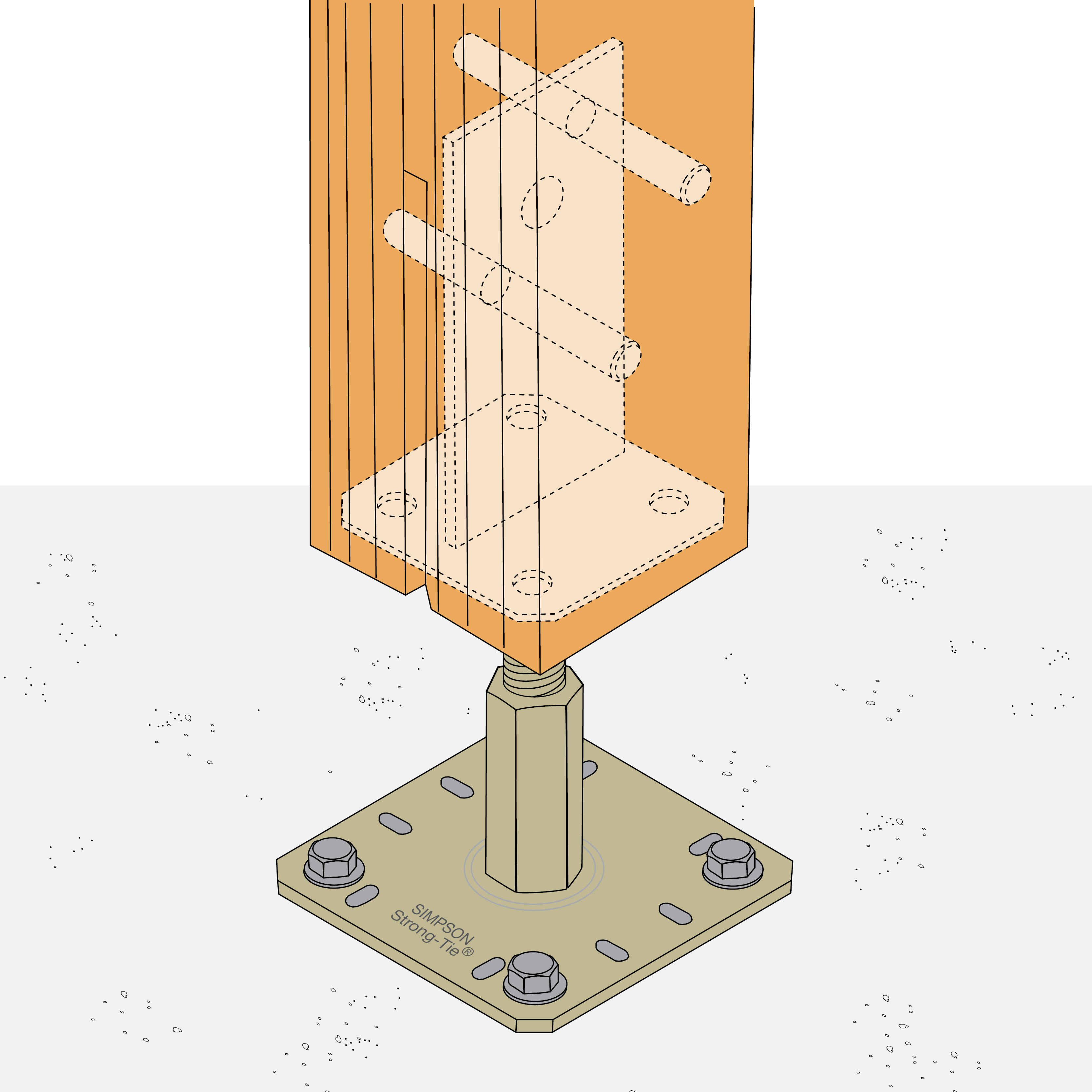

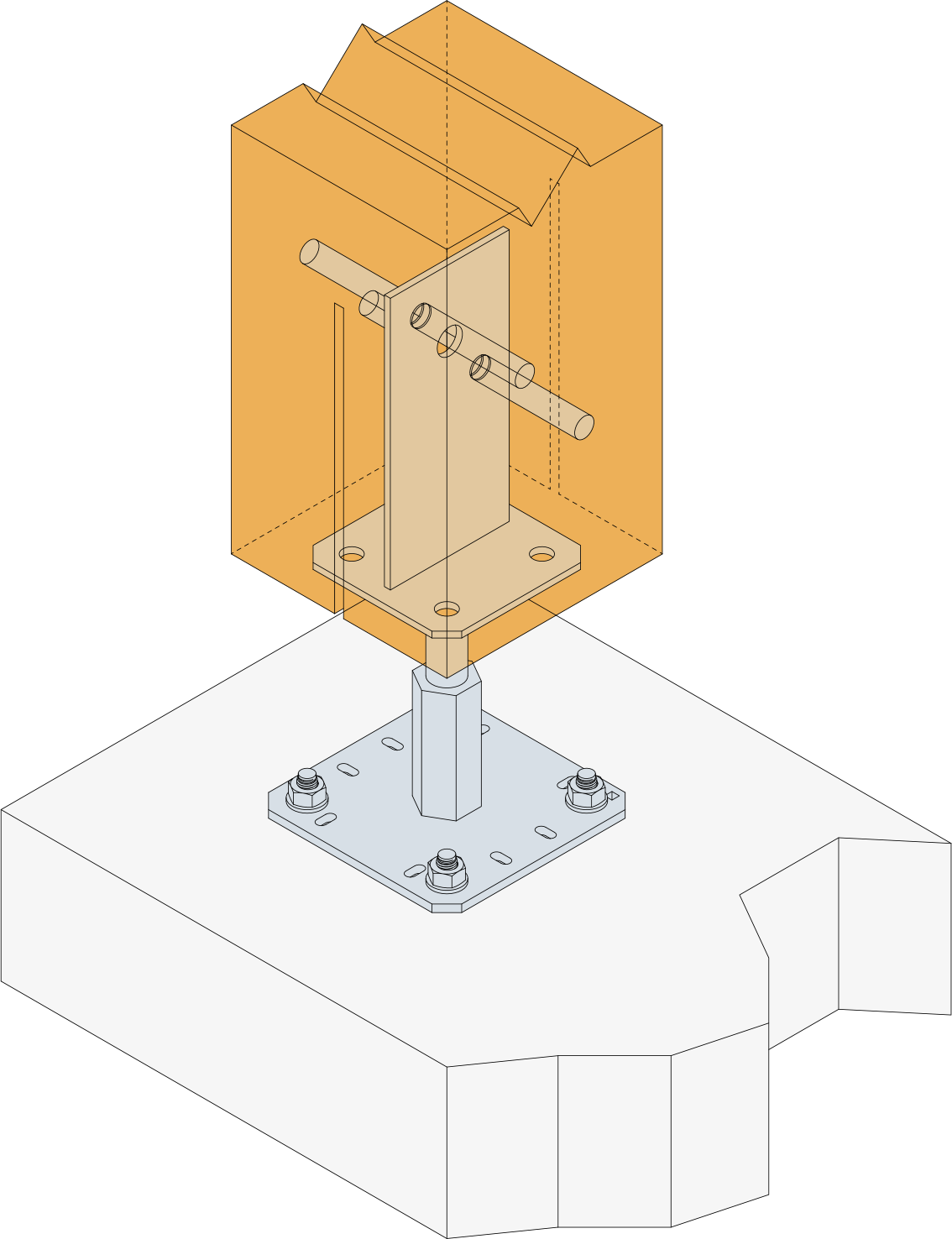

Installation

Partie haute :

  1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme),
  2. Identifier la position des broches (ou boulons) sur les flancs du poteau,
  3. Percer transversalement le poteau pour y insérer les broches (diamètre de perçage fonction du diamètre de la broche),
  4. Positionner le pied de poteau en âme et insérer les broches.

Partie basse :

  1. Fixer le pied de poteau au poteau,
  2. Percer le support verticalement, au diamètre et à la profondeur préconisés,
  3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
  4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.

Certification

Agrément technique (ATE)
