GSEXL

Sabot à ailes extérieures grande largeur

Les sabots GSEXL couvrent de grandes largeurs de bois de 201 mm à 270 mm. Ils sont adaptés pour une liaison uniquement sur béton.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Fixation sur support rigide

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 4 mm.

Avantages

  • Résistance au feu de 30 minutes selon Eurocode 5,
  • Grande largeur jusqu'à 270mm,
  • Largeurs au choix selon les plages indiquées.

Application

Support

  • Porteur : béton, acier ou maçonnerie creuse,
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés.

Domaines d'utilisation

  • Solives,
  • Pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevrons,
  • Renforcement d‘assemblages existants, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages sur porteur Perçages sur porté
A B C D t Ø14 Ø5
Min. Max.
GSEXL720/4X 201 270 (720-A)/2 110 41.5 4 4 16
GSEXL1020/4X 201 270 (1020-A)/2 110 41.5 4 6 30

A, B et C sont les dimensions intérieures du sabot.

Valeurs caractéristiques - Bois sur béton

Références Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k
Qté Type Qté Type CNA4,0x50 CNA4,0x50 CNA4,0x50
GSEXL720/4X 4 Ø12* 16 CNA 80 28.4 20
GSEXL1020/4X 6 Ø12* 30 CNA 120 53.2 24.1

* Voir la gamme d'ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d'ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l'entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (Notre logicel gratuit Anchor Designer est disponible sur notre site internet).

Installation

Montage

Fixations

Sur porté :

  • Pointes annelées CNA Ø4,0 x 50 mm,
  • Vis CSA Ø5.0 x 40 mm.

Sur porteur :
Support acier :

  • Boulons Ø12 mm.

Support béton :

  • Ancrage mécanique : Ø12 mm type BOAX-II M12-103/5,
  • Ancrage chimique : tige filetée Ø12 mm : LMAS M12-150/35 avec résine AT-HP.

Installation

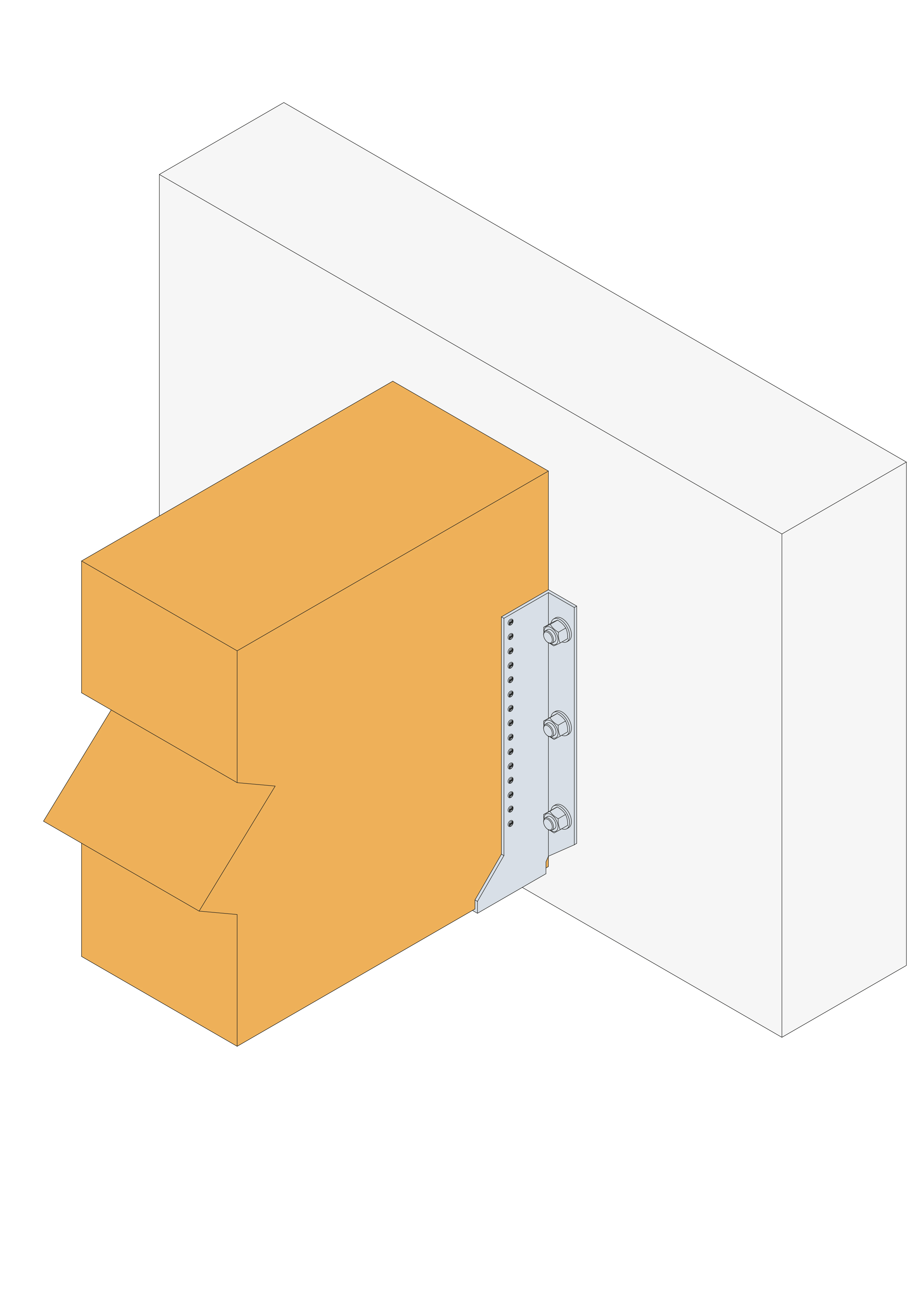

Sur Béton :

  1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
  2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
  3. Percer le support avec un forêt adapté.
  4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
  5. Présenter la poutre portée dans le sabot avant de la fixer.

Certification

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
