ACI

Connecteur ajustable en angle

Les connecteurs ajustables ACI permettent une mise en oeuvre facilitée lors de solivages en angle. Ils sont réglables pour un angle compris entre 30° et 90° en pliant les flans selon la configuration souhaitée. Le système peut donc s‘adapter aux différentes largeurs et hauteurs de poutres en I.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 2 mm.

Avantages

  • Utilisables sur porteur bois ou sur porteur béton,
  • Reglables sur chantier pour un angle compris entre 30 et 90°,
  • Adaptables à toutes les largeurs et hauteurs de poutres en I.

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, béton,
  • Porté : poutres en I, poutres massives, poutres composites, ...

Domaines d'utilisation

  • Planchers en poutres en I,
  • Plafonds en poutres en I,
  • Fixation de solives avec un angle.

Données techniques

Dimensions

Dimensions

Références Dimensions poutre [mm] Dimensions [mm] Perçages sur porteur Perçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø14 Ø5
Min. Max. Min. Max.
ACI100/80 45 69 200 400 100 80 109.7 41.7 111.7 2 18 3 4
ACI140/80 70 100 200 400 140 80 109.7 41.7 111.7 2 18 3 4

Valeurs caractéristiques - Bois sur bois - Clouage total

Références Valeurs caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Bois C24 (Porteur) [kN]
Porteur Porté R1.k - 30 à 59° R1.k - 60 à 90°
Qté Qté CNA4,0x35 CNA4,0x35
ACI100/80 14 2 - 4 6.1 8.3
ACI140/80 14 2 - 4 6.9 8.2

Valeurs Caractéristiques - Bois sur béton

Références Valeurs caractéristiques - Bois sur béton ou acier
Fixations Valeurs Caractéristiques [kN]
Porteur Porté R1.k - 30 à 59° R1.k - 60 à 90°
Qté Type Qté Type CNA4,0x35 CNA4,0x35
ACI100/80 2 Ø12* 2 - 4 CNA 7.9 10.7
ACI140/80 2 Ø12* 2 - 4 CNA 7.6 9.5

* Voir la gamme d'ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d'ancrage stypiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l'entraxe et les distances aux bords. Les valeurs décrites dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d'installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement (Notre logicel gratuit Anchor Designer est disponible sur notre site internet).

Installation

Montage

Fixations

Porté :

  • Pointes annelées CNA Ø4,0x35 mm.

Les pointes sont introduites dans la poutre portée avec un angle de 45°. Deux pointes au minimum sont nécessaires par membrure pour un bon maintien, il sera parfois possible, en fonction de la hauteur de membrure, d‘en placer quatre.

Porteur :
Support bois :

  • Pointes annelées CNA Ø4,0x35 mm.

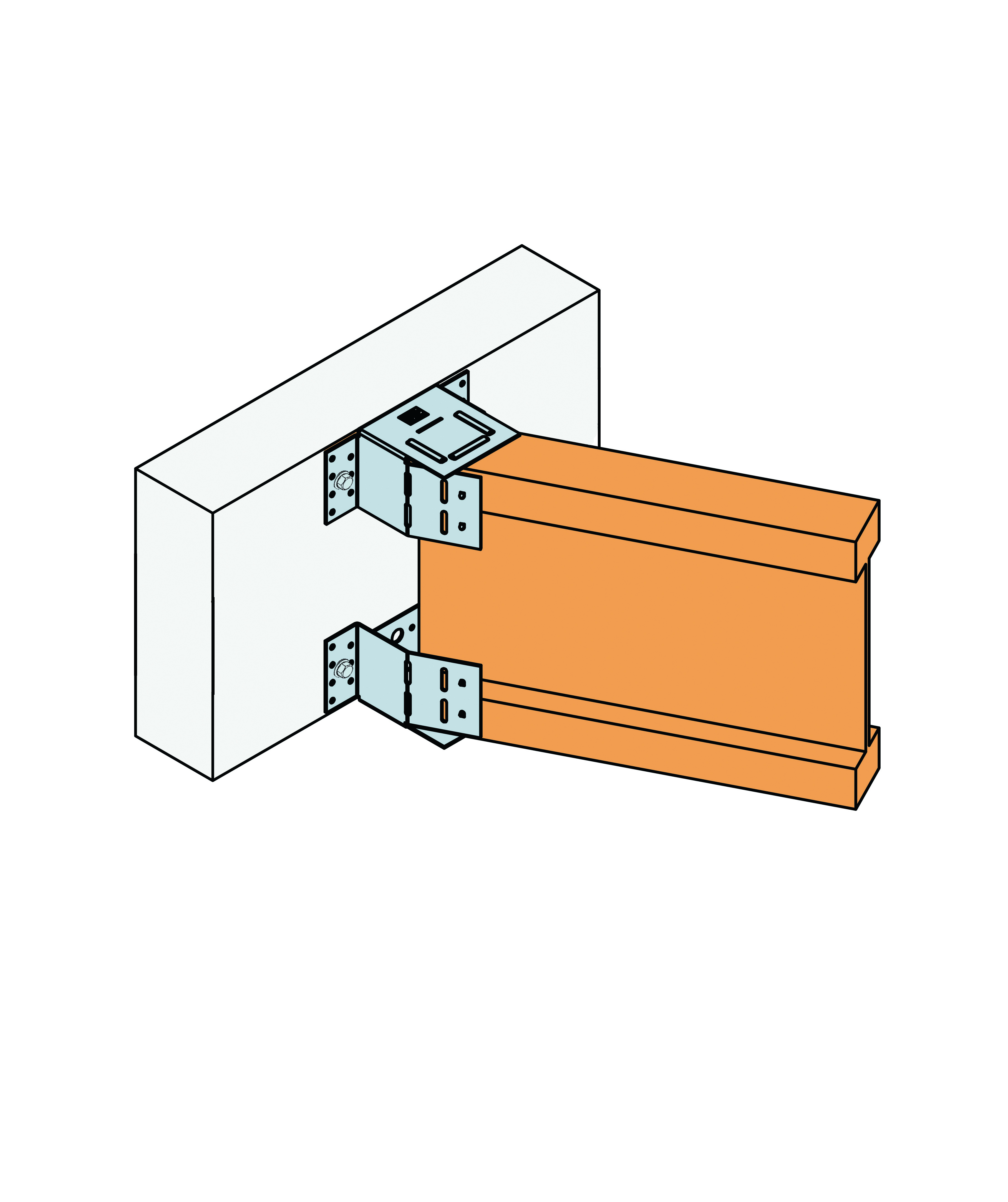

Support béton :

  • Cheville mécanique : goujon WA M12-104/5,
  • Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH20x130.

Installation

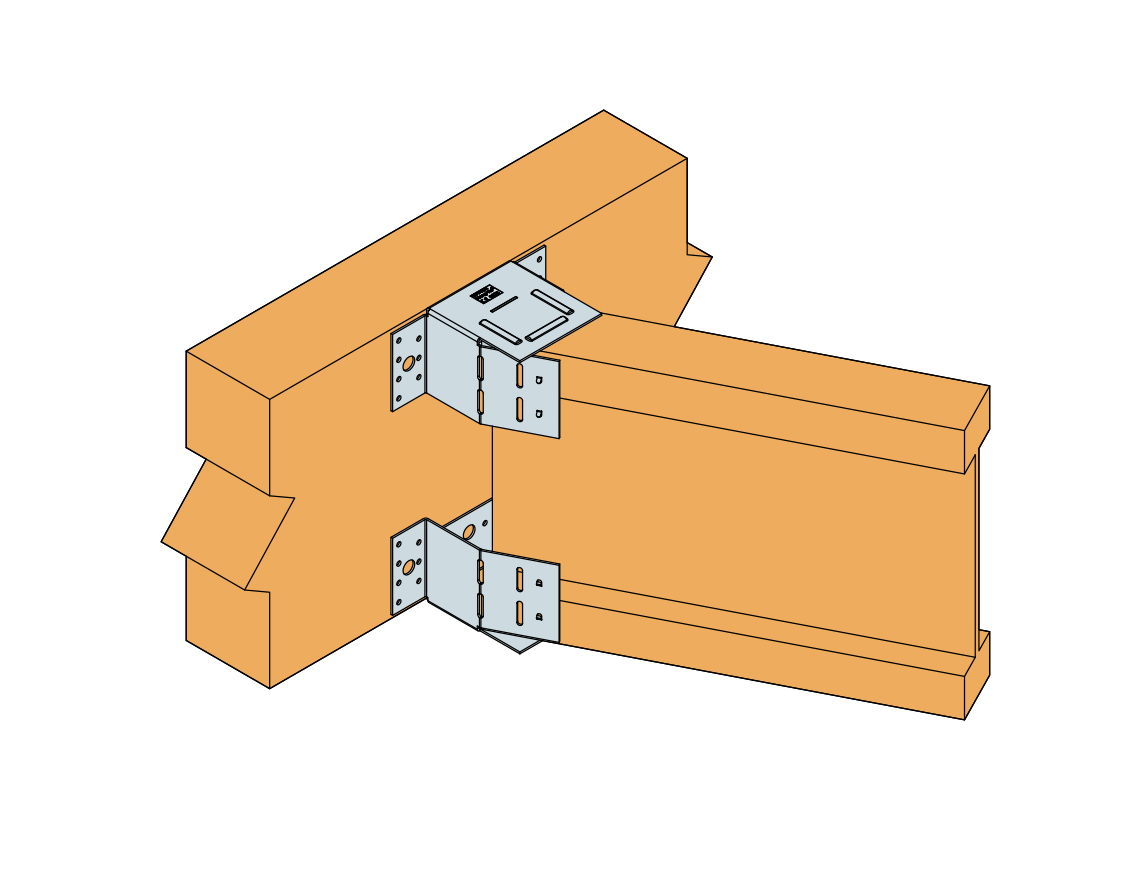

Ces étriers s’utilisent par paire : un étrier maintient la membrure basse tandis qu‘un second étrier, placé à l’inverse, maintient la membrure haute.

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)
