HD3B

Ancrage pour montants d'ossature

L'ancrage HD3B est utilisé pour transférer les efforts de traction à travers les planchers, pour ancrer les pannes à la maçonnerie ou au béton. La distance réglementaire du boulon au bord du bois est donnée par la hauteur E1. Fabriqué sans soudure ce qui assure de meilleures performances.







Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

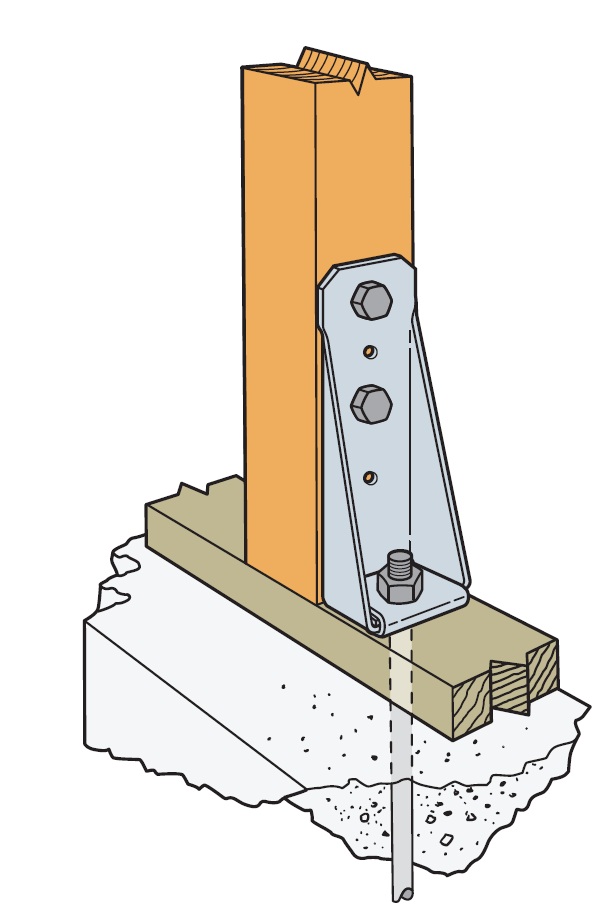

Fixation de montant sur dalle béton

Caractéristiques

Matière

  • Acier galvanisé G90 SS (grade 33) suivant ASTM A-653,
  • Epaisseur de la base : 11 mm,
  • Epaisseur du corps : 2,5 mm.

Avantages

  • Peut être utilisé par paire sur poteau,
  • Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,
  • Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
  • Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage.

Application

Support

  • Porteur : bois, béton,
  • Porté : bois.

Domaines d'utilisation

  • Montants ossature bois.

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C D E F G Ø16 Ø16
HD3B 220 57 64 11 33 64 123 2 1

Performances du produit

Références Fixations Valeurs Caractéristiques - Bois C24 [kN]
Aile A Aile B R1.k
Qté Type Qté Type
HD3B 2 Ø16 1 Ø16 15.6

Pour poteau de section ≥ 100x100mm

Installation

Montage

Fixations

Support béton :

  • Cheville mécanique : goujons WA M16-110/5,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.

Installation

  • Utiliser toutes les fixations spécifiées. Le jeu des perçages dans le bois pour les boulons doit être limité à 1 mm,
  • Utiliser des rondelles pour les assemblages écrous sur bois,
  • Dans le cas d‘éléments doublés, les 2 pièces doivent être clouées ensemble pour agir comme une seule pièce.




Certification

Agrément technique (ATE)

Librairie CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
