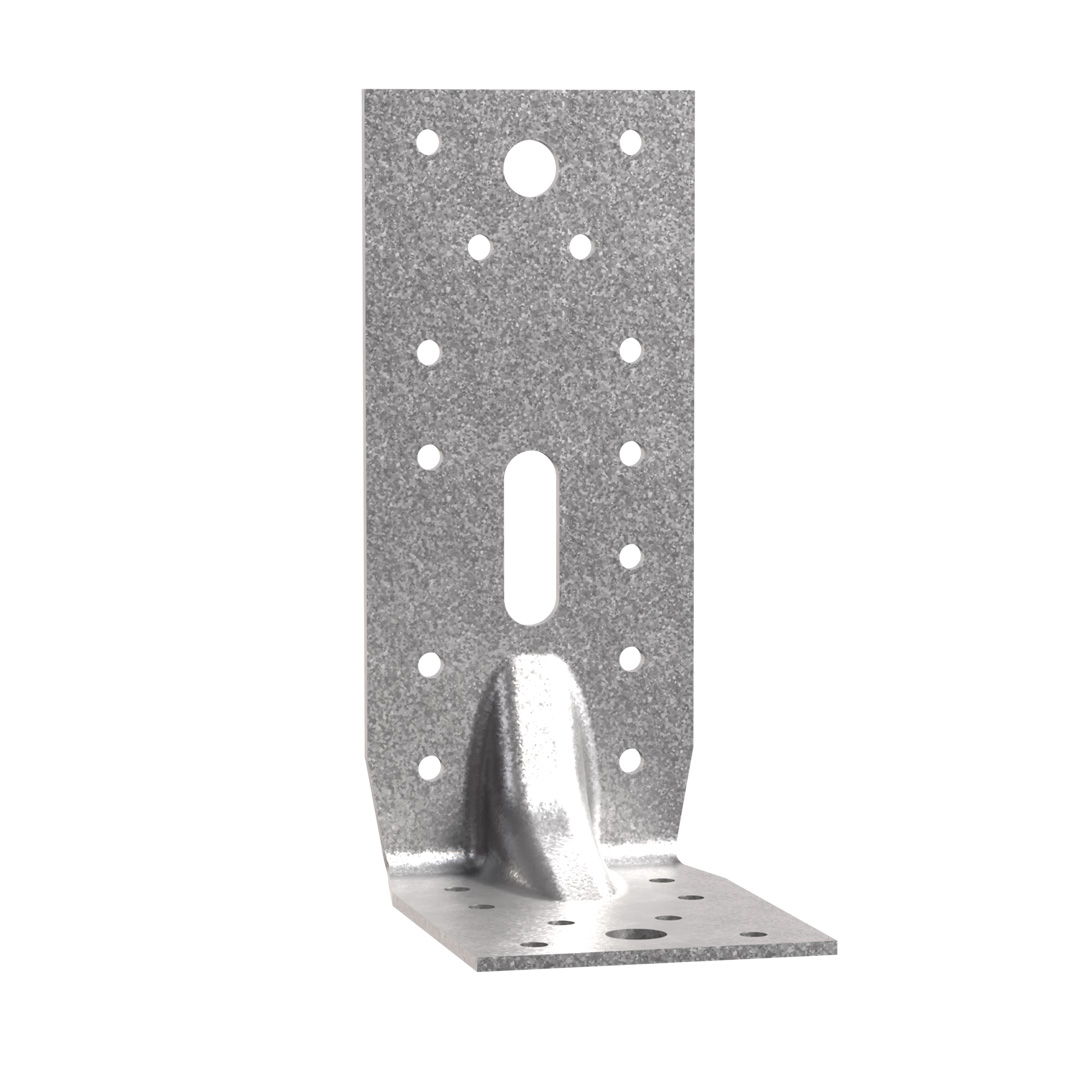

E9S/2.5

Grande équerre renforcée

Les équerres renforcées E9S permettent des liaisons structurelles d'élements de charpente ou de montants d'ossature bois en milieu humide.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 2,5 mm

Avantages

  • Haute rigidité,
  • Grande variété d'utilisations...

Application

Support

  • Porteur : bois massif, bois lamellé-collé, béton, acier, ...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d'utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø11 Ø11x34 Ø5 Ø11
E9S/2,5 150 90 65 2.5 14 1 1 8 1

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 2 équerres

Références Valeurs Caractéristiques simplifiées - Connexion bois sur bois
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
E9S/2,5 12 8 4.7 7.9 8.8 11.8

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

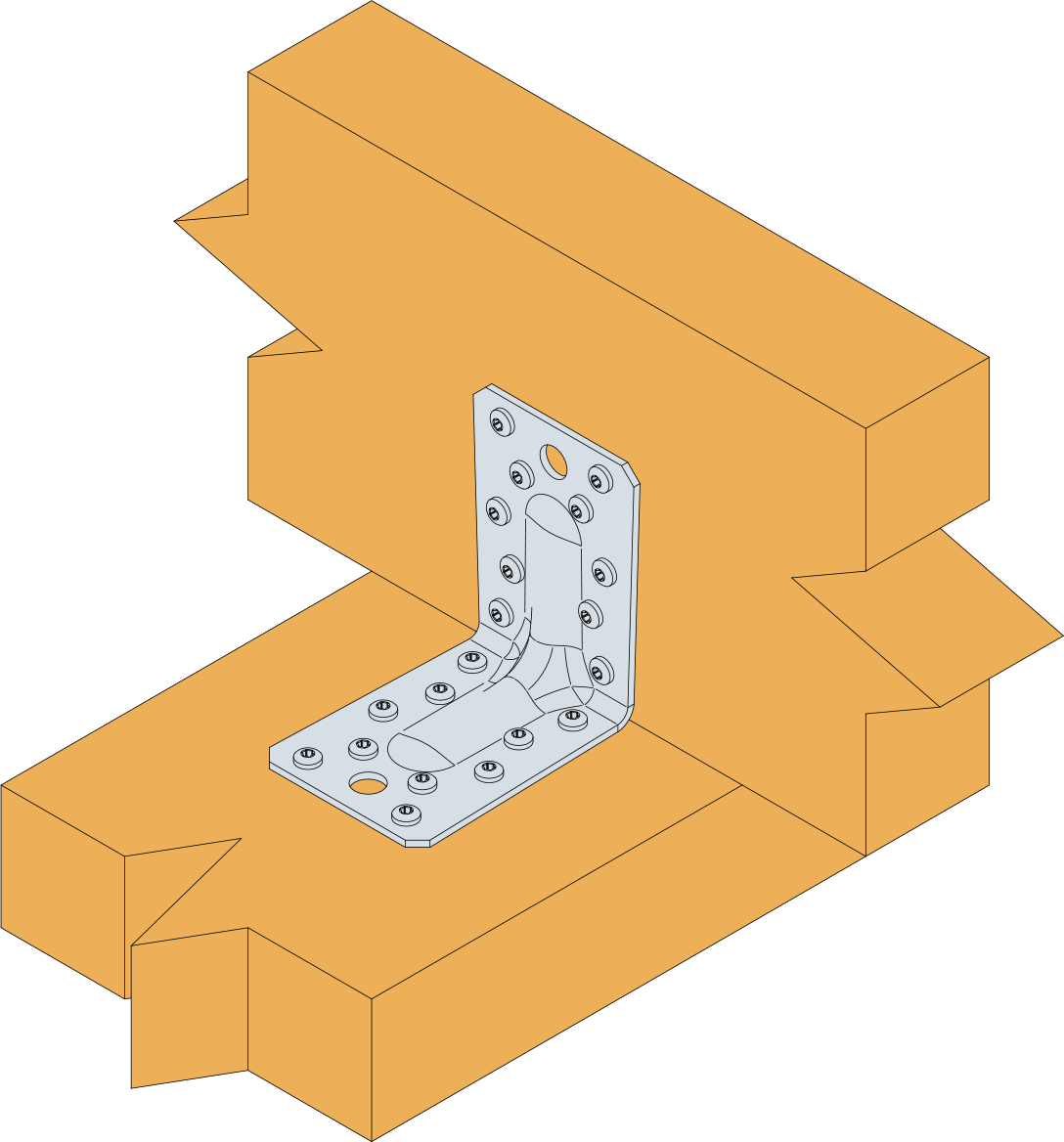

Valeurs Caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

Références Valeurs Caractéristiques - Connexion poutre bois sur poteau bois
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
E9S/2,5 10 8 2.8 4.6 7 9.6

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Boulons
  • Tirefonds

Sur béton :
Support béton plein :

  • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,
  • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.

Sur acier :

  • Boulons

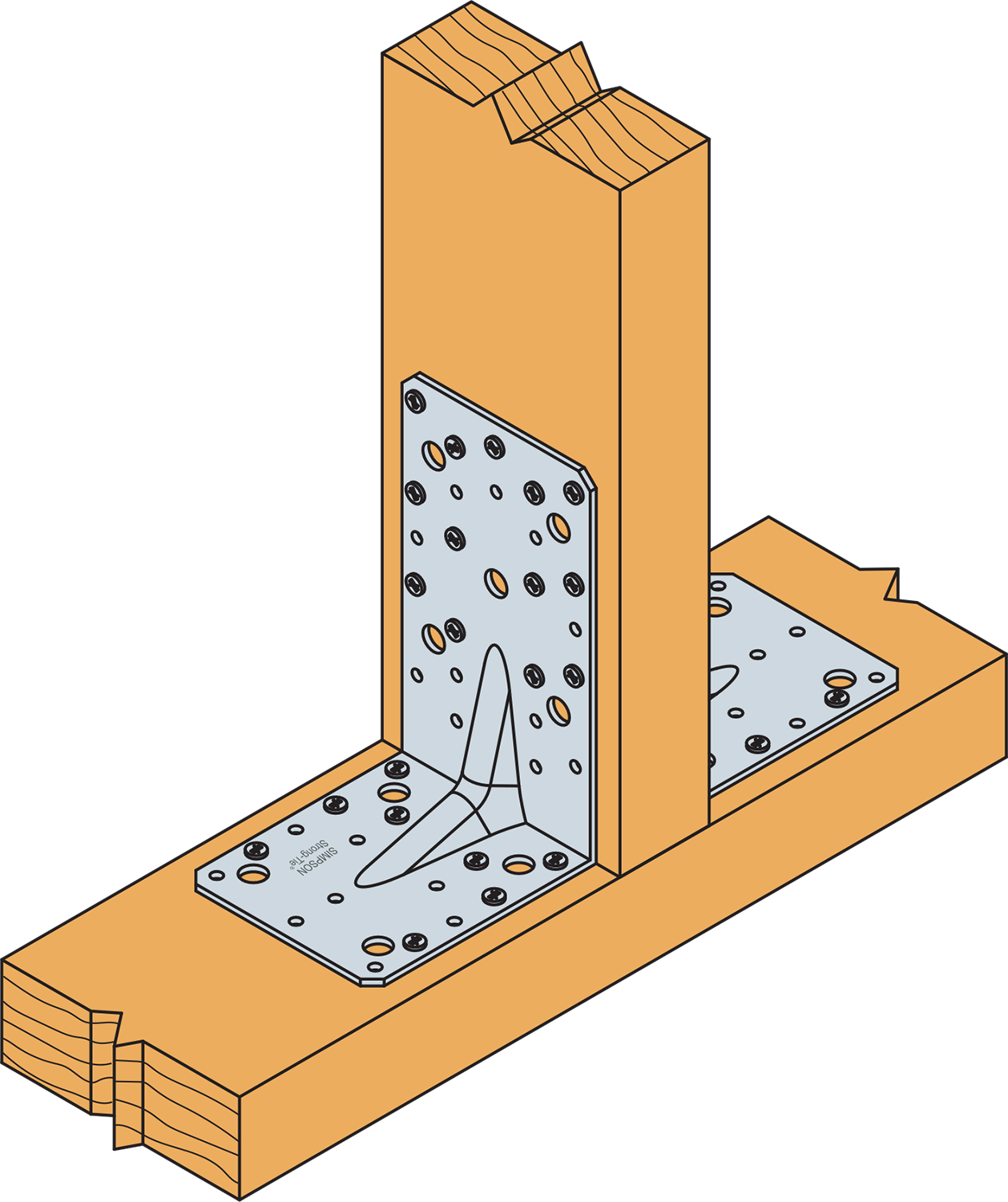

Installation

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Technical Notes

Informations techniques

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge,
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.
