SAEPB

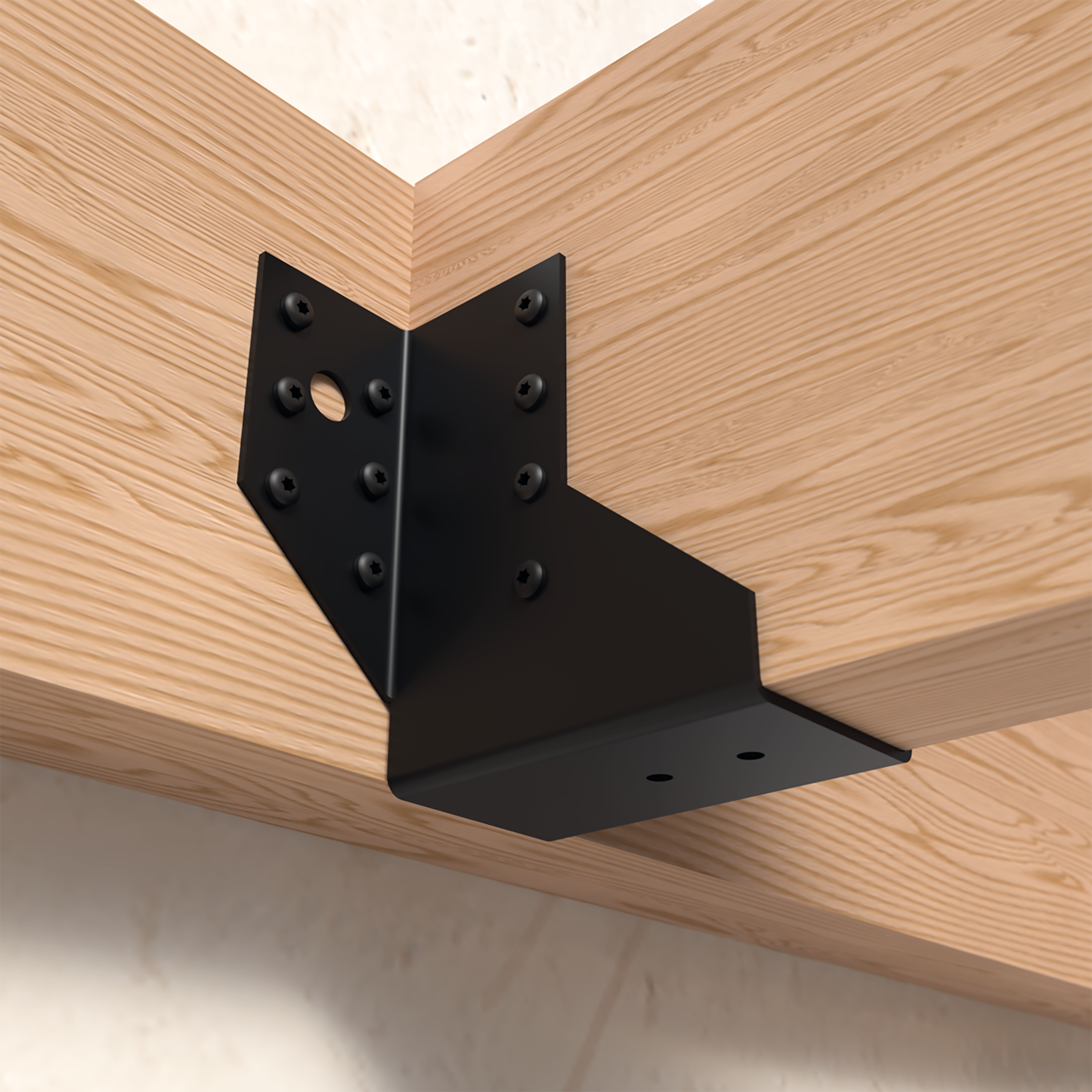

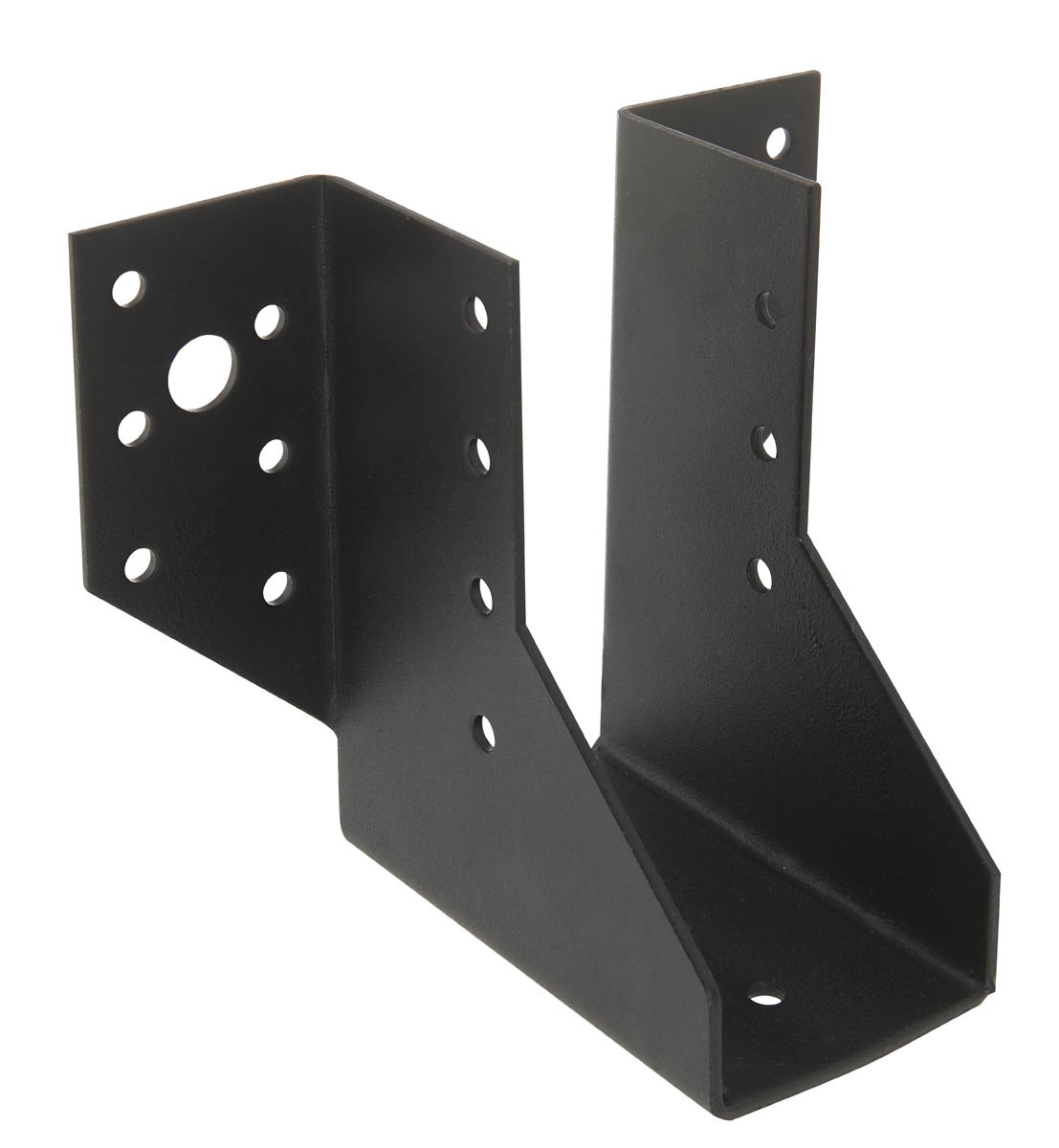

Sabot à ailes extérieures - Finition noire

Le sabot à ailes extérieures SAEPB reprend, en version peinte noire, le modèle SAE qui a su s‘imposer dans la construction depuis quelques années. Son utilisation couvre un grand panel de mises en oeuvre. Les assemblages sont discrets, esthétiques, sans usinage à façon et contribuent à fiabiliser l‘ouvrage.

Marquage CE
ETA
Classe service 3
Exterieur
Acier RAL 9005

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Finition peinture en poudre Polyester Architecture RAL9005,
  • Epaisseur : 2 mm.

.

Avantages

  • Finition noire pour une grande discrétion dans la structure,
  • Compatible avec les vis CSA5.0x35PB noires,
  • Installation rapide et simple.

Application

Support

  • Porteur : béton, acier, bois massif, bois lamellé-collé, bois composite, ...
  • Porté : bois massif, bois lamellé-collé, bois composite, ...

Domaines d'utilisation

  • Poutres : pannes, solives, chevrons,
  • Pergolas,
  • Carports,
  • Renforcement d'assemblages existants, ...

Données techniques

Dimensions

Dimensions

Références Dimensions poutre [mm] Dimensions [mm] Perçages sur porteur Perçages sur porté
Largeur Hauteur A B C D F t Ø5 Ø13 Ø5
Min. Max. Min. Max.
SAE200/46/2PB 44 46 92 116 46 77 84 41.5 86 2 8 2 5
SAE250/46/2PB 44 46 112 153 46 102 84 41.5 86 2 12 2 7

Valeurs caractéristiques - Solive sur poutre - Clouage total

Références Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Qté CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB 8 5 6.5 4 1 2.9
SAE250/46/2PB 12 7 10.4 7.2 1.7 4.4

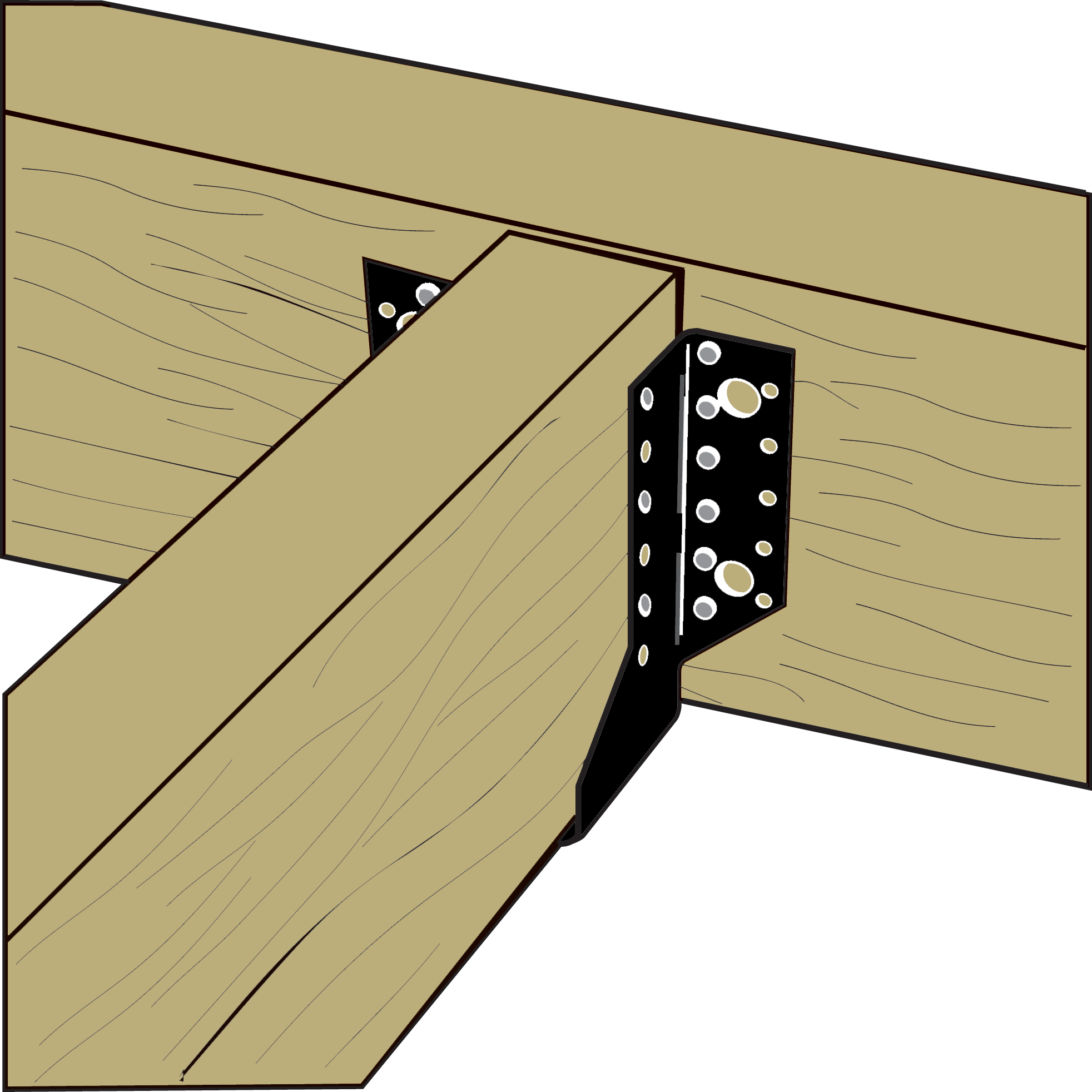

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel

Références Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Qté CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB 4 4 3.9 2.1 0.5 1.5
SAE250/46/2PB 6 4 6.3 2.9 0.9 2.2

Les valeurs données dans le tableau ci-dessus sont valables pour une application solive sur poutre et solive sur poteau sous réserve de respecter les plans de clouages partiels spécifiques à chaque configuration données dans notre ETE-06/0270 page 17.

Valeurs caractéristiques - Solive bois sur support rigide

Références Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k R3.k R4.k
Qté Type Qté Type CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB 2 Ø10* 5 CSA** 12.8 9.2 2.8 5
SAE250/46/2PB 2 Ø10* 7 CSA** 16.5 12.8 3.8 5

* Voir la gamme d'ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d'ancrages typiques sont WA, BOAXII, AT-HP, SET-XP, et dépendent du type de béton, l'entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d'installation (proche des bords...), le concepteur doit vérifier les ancrages séparement (notre logicel gratuit Anchor Designer est disponible sur notre site internet).

** Vis noire CSA5,0x35PB

Installation

Montage

Fixations

Sur porté :

  • Vis CSA5.0x35PB.

Sur porteur :
   Support bois :

  • Vis CSA5.0x35PB.

   Support acier :

  • Boulons  Ø10 mm.

   Support béton :

  • Cheville mécanique : goujon WA M10-78/5,
  • Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25.

   Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :

  • Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130.

Mise en oeuvre

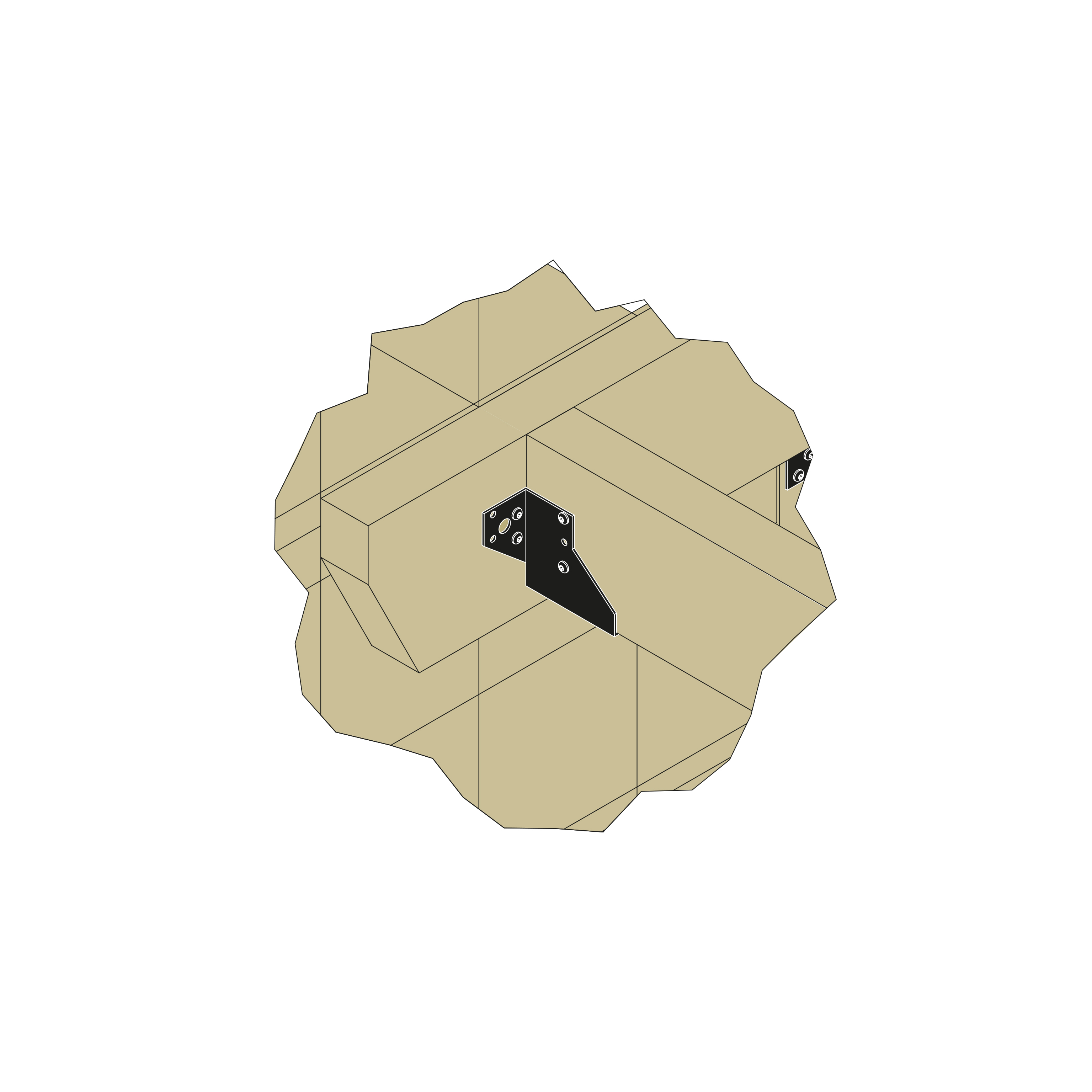

Sur Bois :

  1. Tracer l’emplacement de la poutre portée sur le porteur.
  2. Présenter le sabot et préfixer les ailes de chaque côté.
  3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
  4. Finaliser la fixation sur chaque aile.
  5. Présenter la poutre portée dans le sabot et la fixer en vissage partiel ou total.

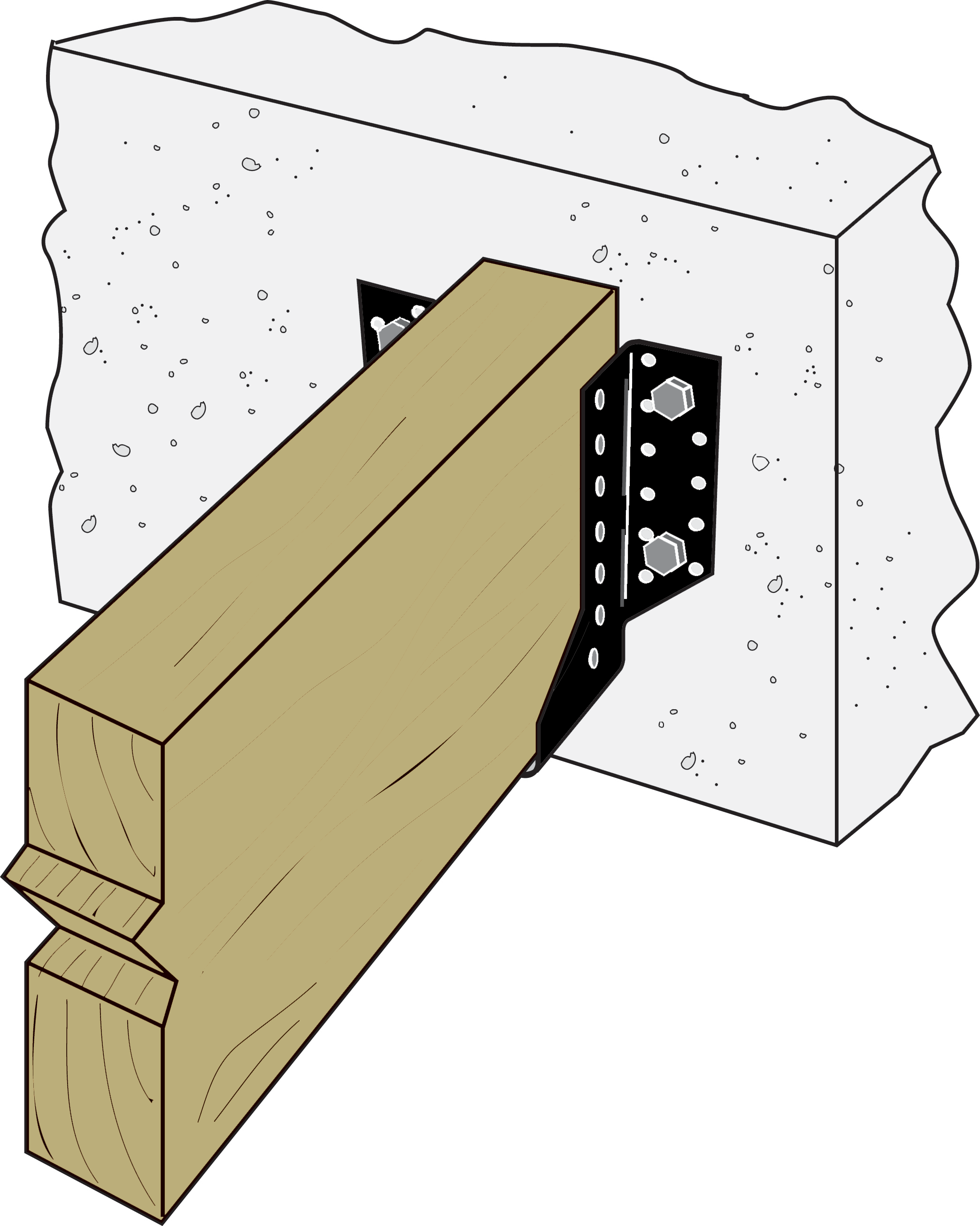

Sur Béton :

  1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
  2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
  3. Percer le support avec un forêt adapté.
  4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
  5. Présenter la poutre portée dans le sabot avant de la fixer.

Certification

Agrément technique (ATE)

Téléchargements

  • Couverture flyer Nuances

    Gamme Nuances

    Simpson Strong-Tie® crée une gamme de connecteurs peints en noir pour des assemblages toujours plus esthétiques. Pergolas, claustras, abris de jardin : la gamme NUANCES.
