Equerre structurelle

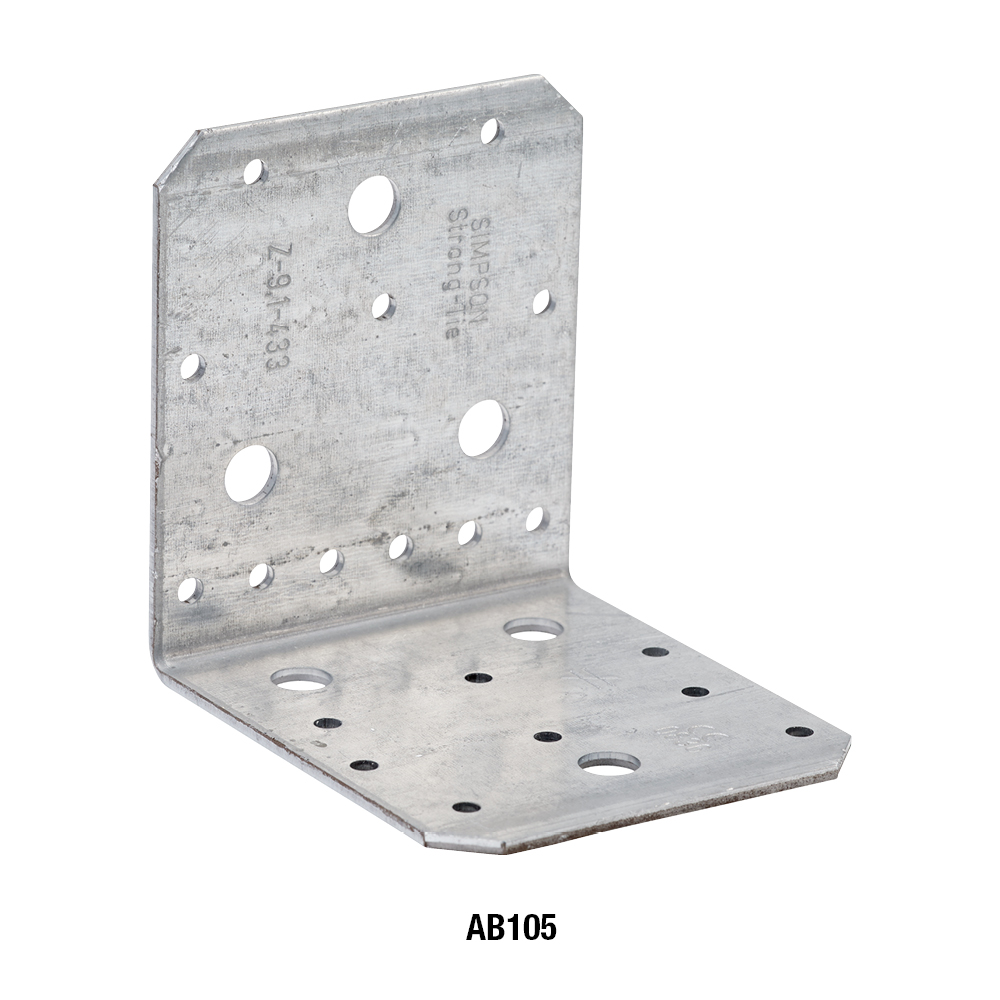

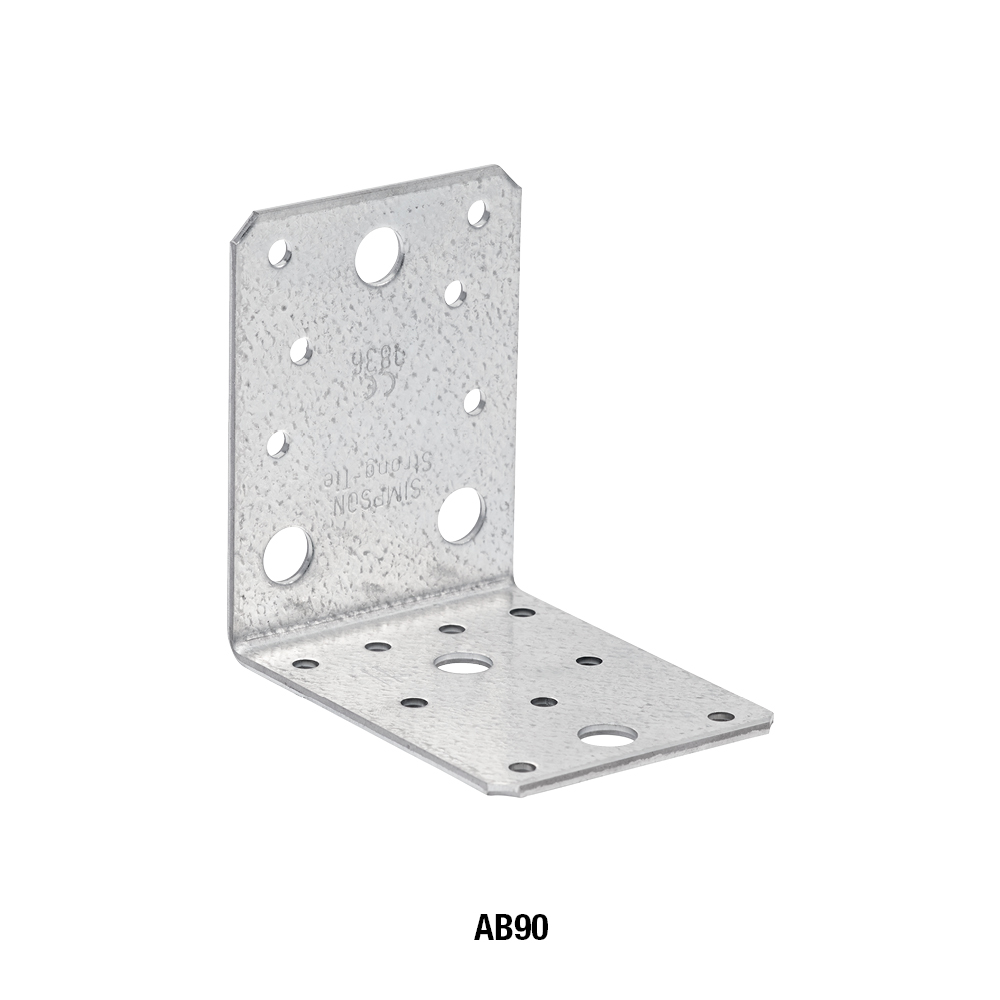

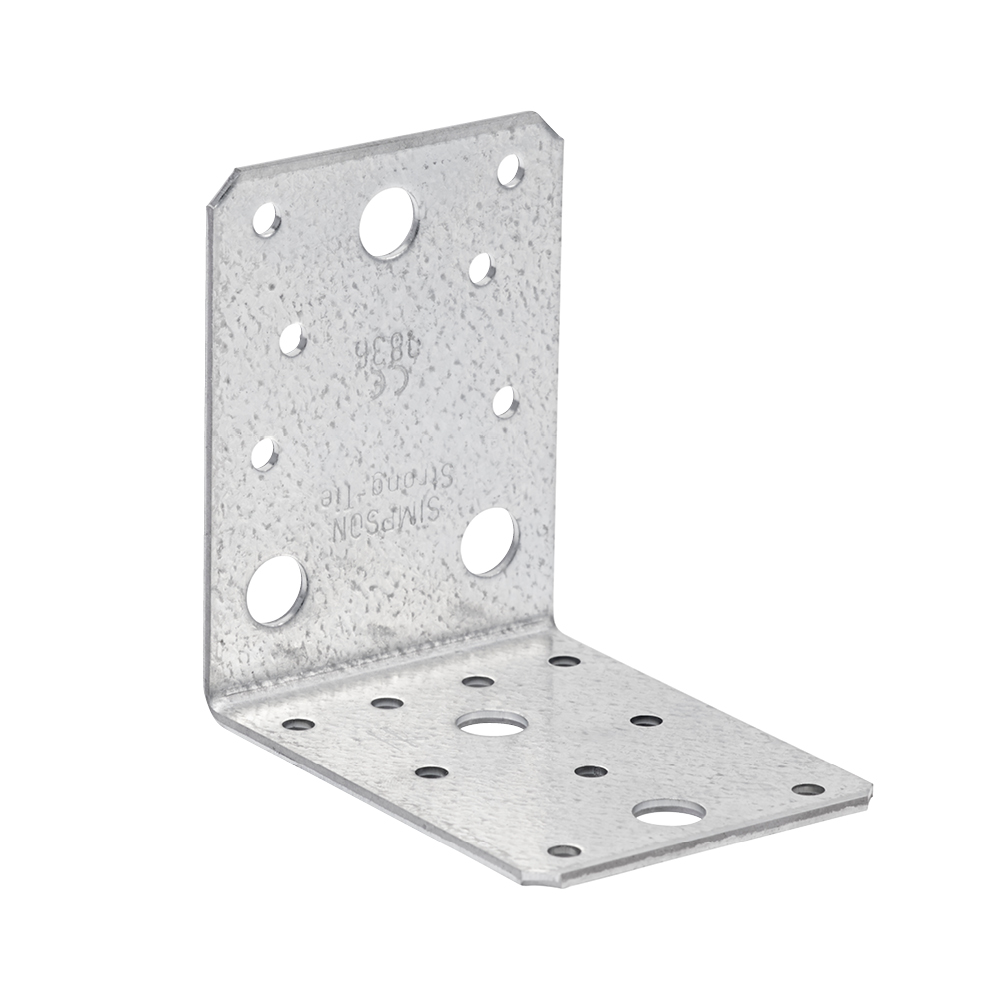

Les équerres AB90-R et AB105 répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 2.5 mm (AB90-R) et 3 mm (AB105).

Avantages

  • Grande résistance au cisaillement,
  • Polyvalence d'utilisations...

Application

Support

  • Porteur : bois massif, bois lamellé-collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d'utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø11 Ø5 Ø11
AB90-R 88 88 65 2.5 6 3 9 2
AB105 103 103 90 3 8 3 11 3

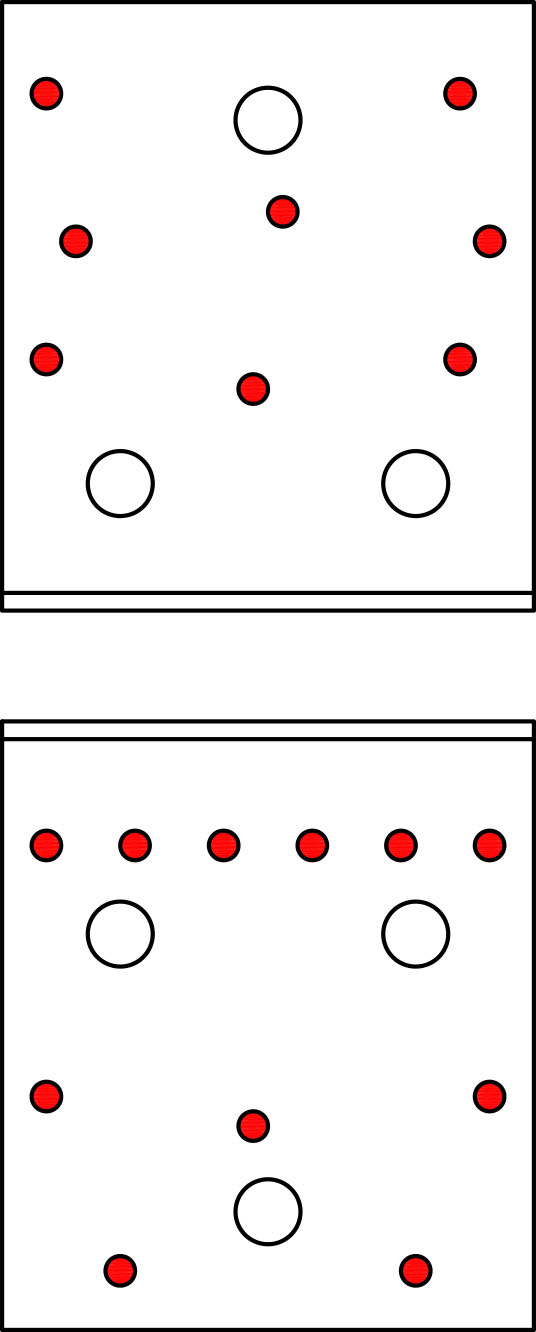

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 2 équerres

Références Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k*
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90-R 6 9 4.3 5.3 6.9 7.7 6.8 7.1 9.4 10.4
AB105 8 11 7.2 8.7 11.5 13.1 12.2 13.3 16.9 18.1

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 2 équerres

Références Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90-R 4 4 2.6 3.2 3.6 4.5 5 5.5 6.9 7.3
AB105 4 5 4.3 5.3 6.1 7.6 3.6 4 7 7.5

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

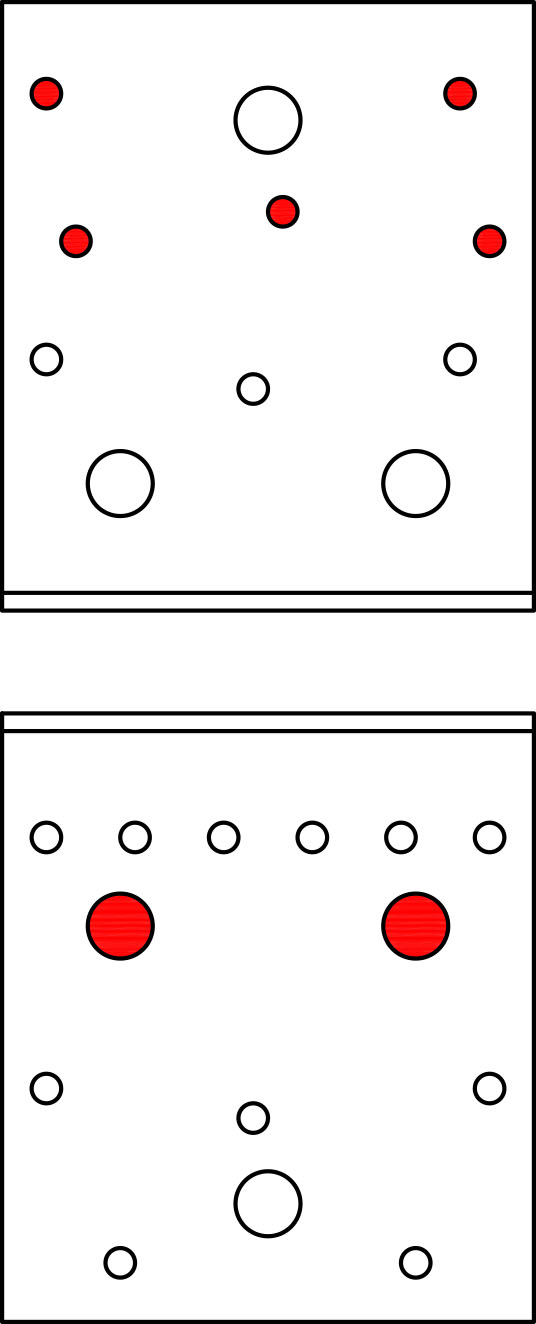

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres

Références Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Fixations R1.k* R2.k = R3.k
Aile A Aile B CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
Qté Type Qté Type
AB90-R 5 CNA* 2 Ø10 6 6 6 6 4.7 5 6.2 6.6
AB105 5 CNA* 2 Ø10 12.3 12.5 12.5 12.5 4.9 5.1 6.4 6.8

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisées dans l'aile A. Les valeurs varient en fonction du type de fixation utilisé.

Referez-vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

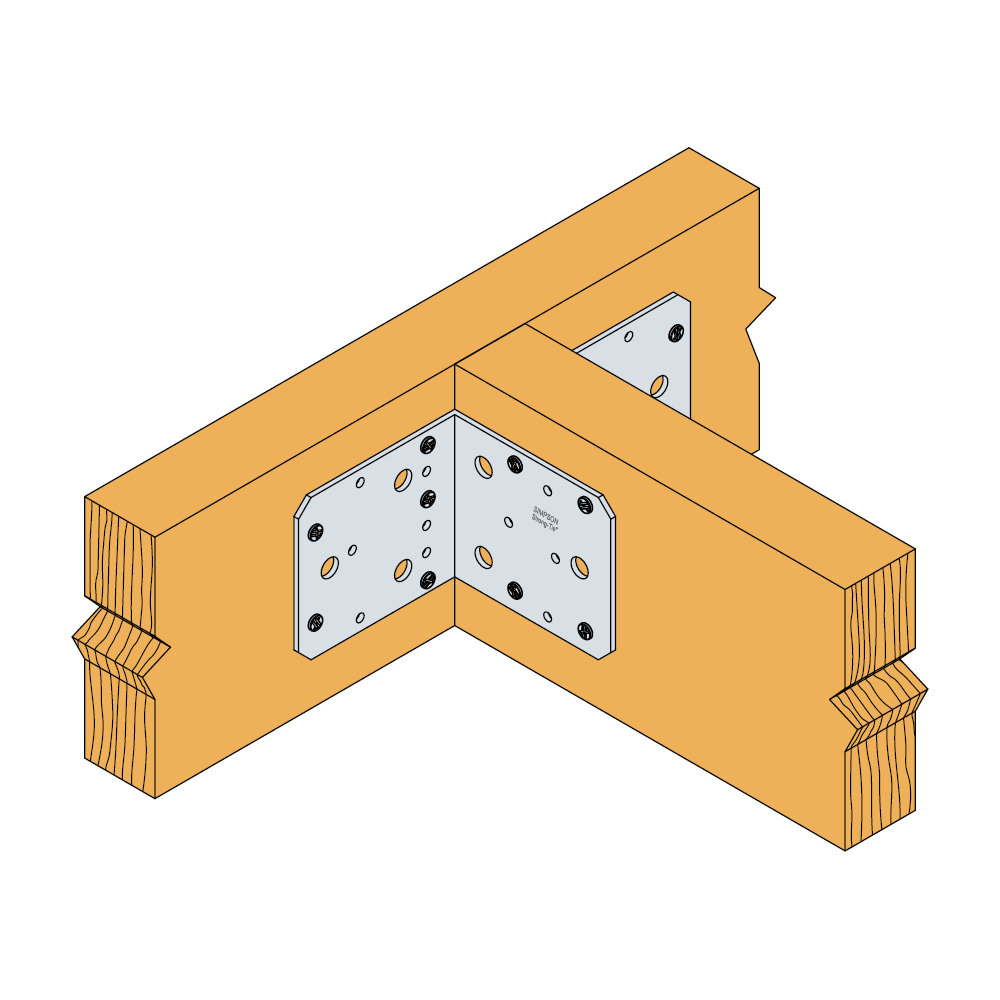

Valeurs Caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage total

Références Valeurs Caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k (1)
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90-R 6 9 4.2/kmod^0.3 5.1/kmod^0.3 6.7/kmod^0.3 7.5/kmod^0.3, max: 6.9/kmod 6.8 7.1 9.4 10.4 1.9/kmod^0.3 2.5/kmod^0.5
AB105 8 11 7.0/kmod^0.3 8.5/kmod^0.3 11.2/kmod^0.3 12.7/kmod^0.3 12.2 13.3 16.9 18.1 3.3/kmod^0.3 4.7/kmod^0.3

1) R4/5,k est determiné pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir notre ETE-06/0106 pour d'autres valeurs de b et e.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage partiel

Références Valeurs Caractéristiques - Bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k(1)
Qté Qté CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90-R 4 4 3.1/kmod^0.3 4.4/kmod^0.3 5.5 7.3 1.2/kmod^0.5 1.7/kmod^0.3
AB105 4 5 5.4/kmod^0.3 7.4/kmod^0.3 4 7.5 2.1/kmod^0.5 2.9/kmod^0.4

1) R4/5,k est determiné pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l'ETA pour d'autres valeurs de b et e.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

Références Valeurs Caractéristiques - bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90-R 5 CNA* 2 Ø10 5.4/kmod 5.4/kmod 5.4/kmod 5.4/kmod 4.73 5.03 6.3 6.66
AB105 5 CNA* 2 Ø10 min (12.3 ; 11.3/kmod) min (13.7 ; 11.3/kmod) min (17.5 ; 11.3/kmod) min (19.7 ; 11.3/kmod) 4.8 5.1 6.4 6.8

Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l'aile A. Les valeurs varient en fonction du type de fixation utilisé.

Referez-vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

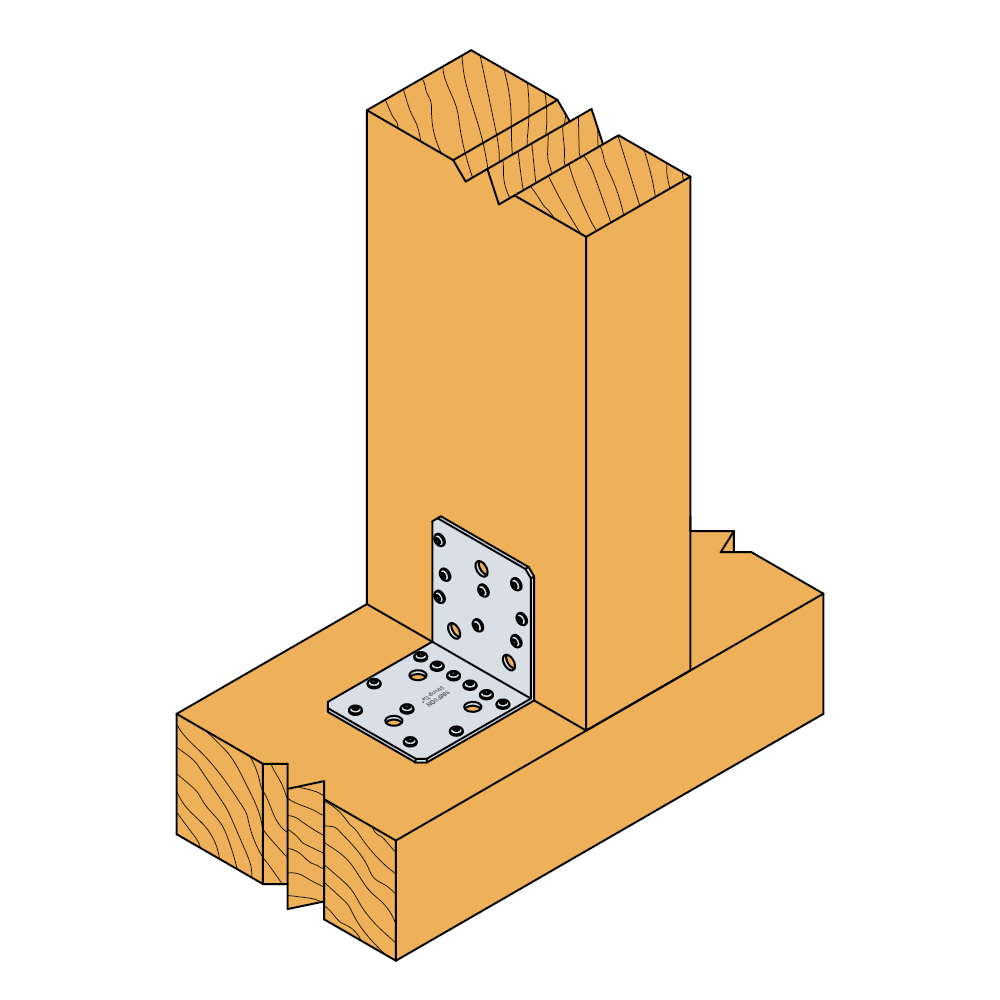

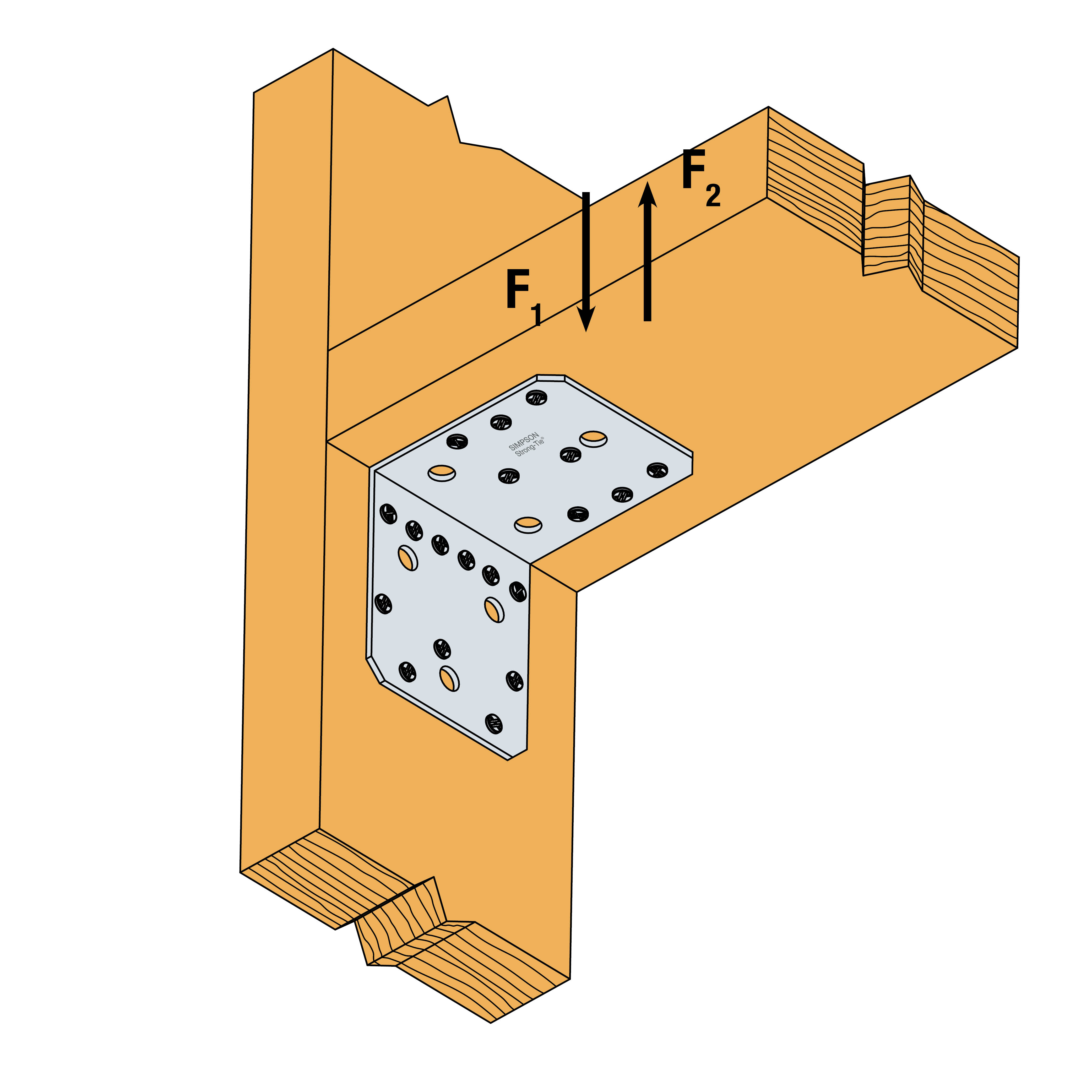

Valeurs Caractéristiques - Connexion bois sur bois type poteau/poutre - 1 équerre

Références Valeurs Caractéristiques - Poutre bois sur poteau
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k
Qté Qté Aile vers le haut Aile vers le bas CNA4.0x40 CNA4.0x60
CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90-R 4 4 5.2/ kmod^0.55 5.2/ kmod^0.55 4.0/ kmod^0.5 4.0/ kmod^0.5 0.7/ kmod 0.7/ kmod
AB105 6 5 10,0; max:9,8/ kmod 9.4/ kmod^0.6 8.1/ kmod^0.75 8.1/ kmod^0.75 1.4/ kmod 1.4/ kmod

-

Valeurs Caractéristiques - Connexion poutre sur poteau bois C24 - 2 équerres

Références Valeurs Caractéristiques - Bois sur bois
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R2.k = R3.k
Qté Qté CNA4.0x40 CNA4.0x60
AB90-R 9 6 7.2 10.2
AB105 11 8 13.3 18.1

-

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
  • Boulons Ø10 mm,
  • Tirefonds Ø10 mm.

Sur béton :
Support béton :

  • Cheville mécanique : goujon WA M10-78/5
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130

Sur acier :

  • Boulons Ø10 mm

Installation

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Technical Notes

Informations techniques

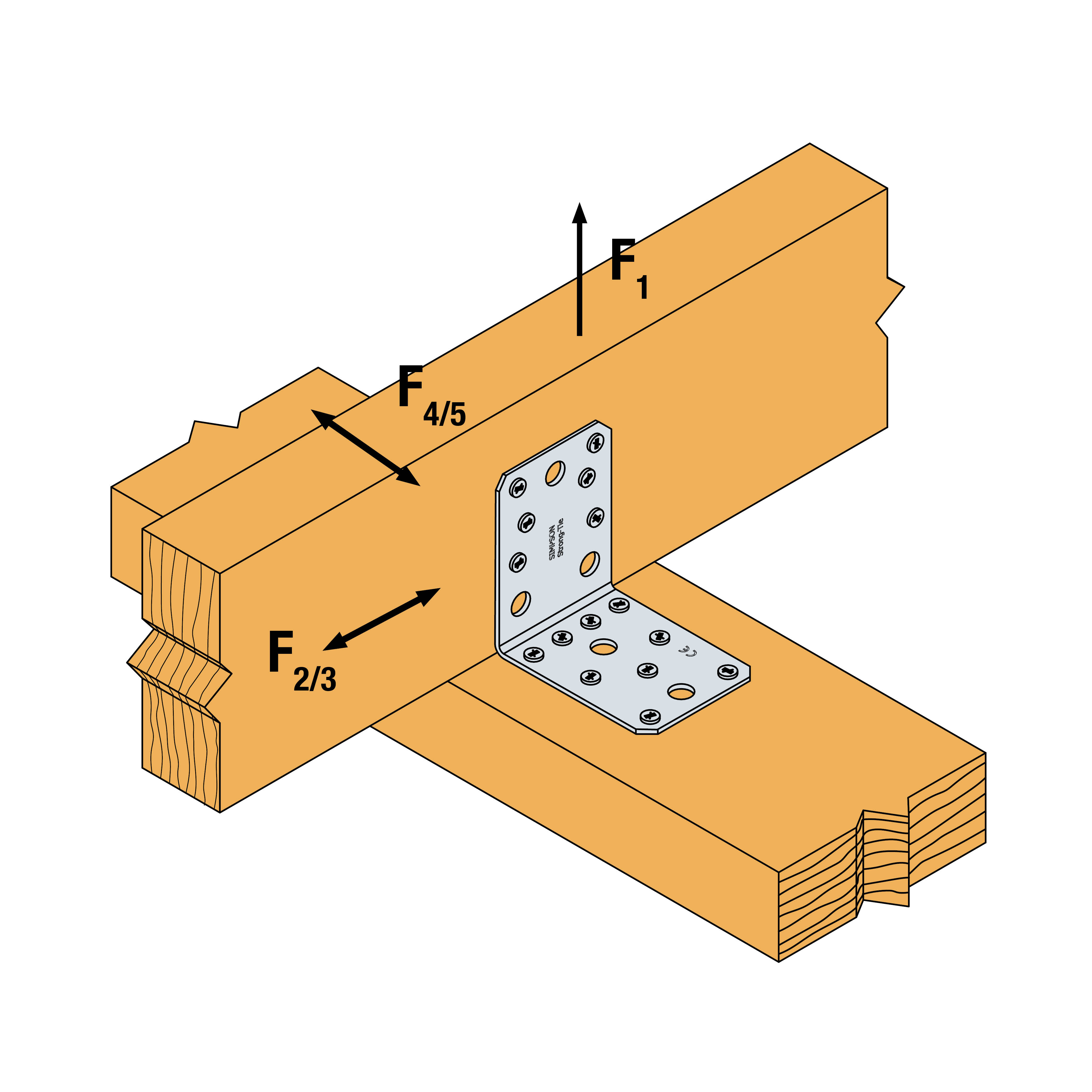

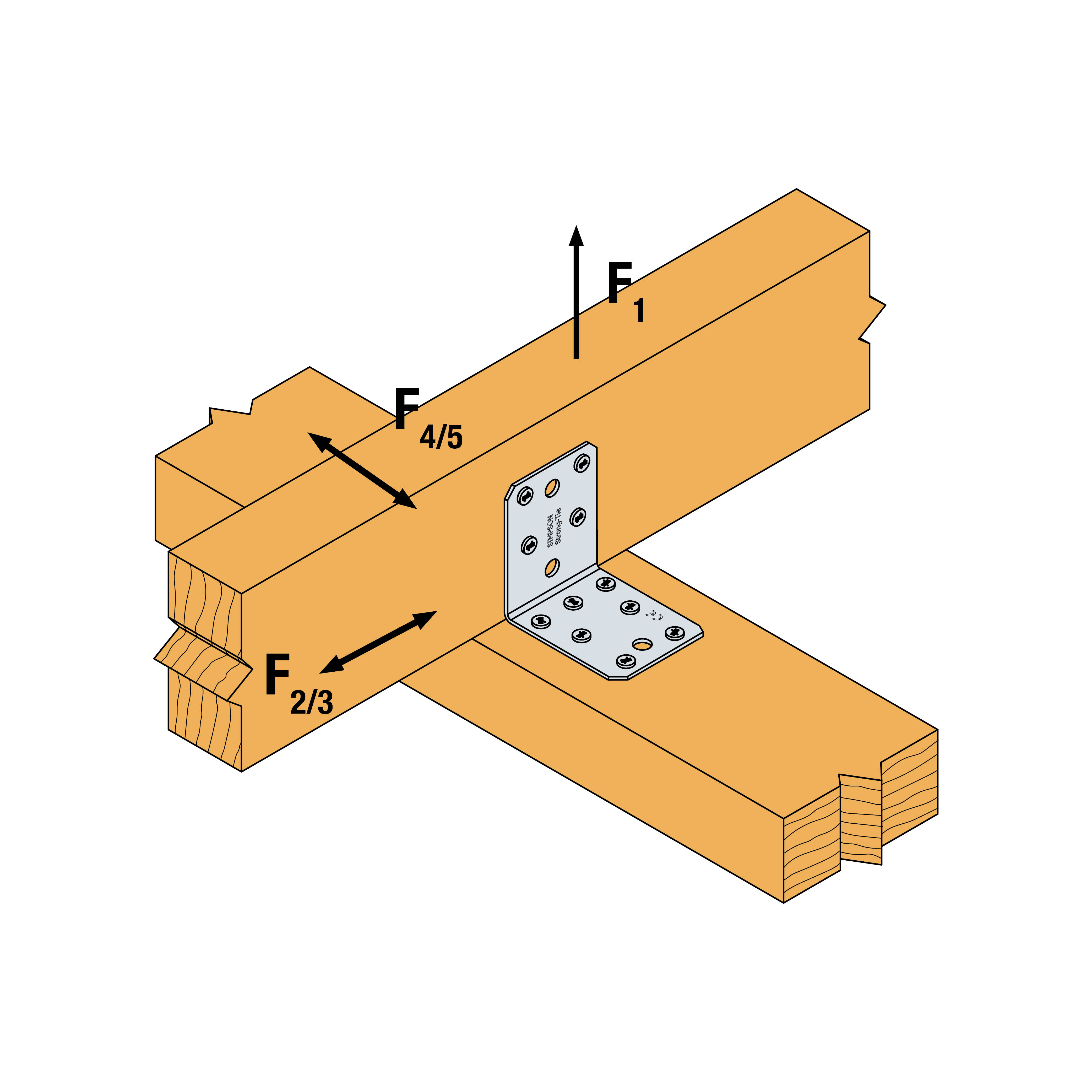

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

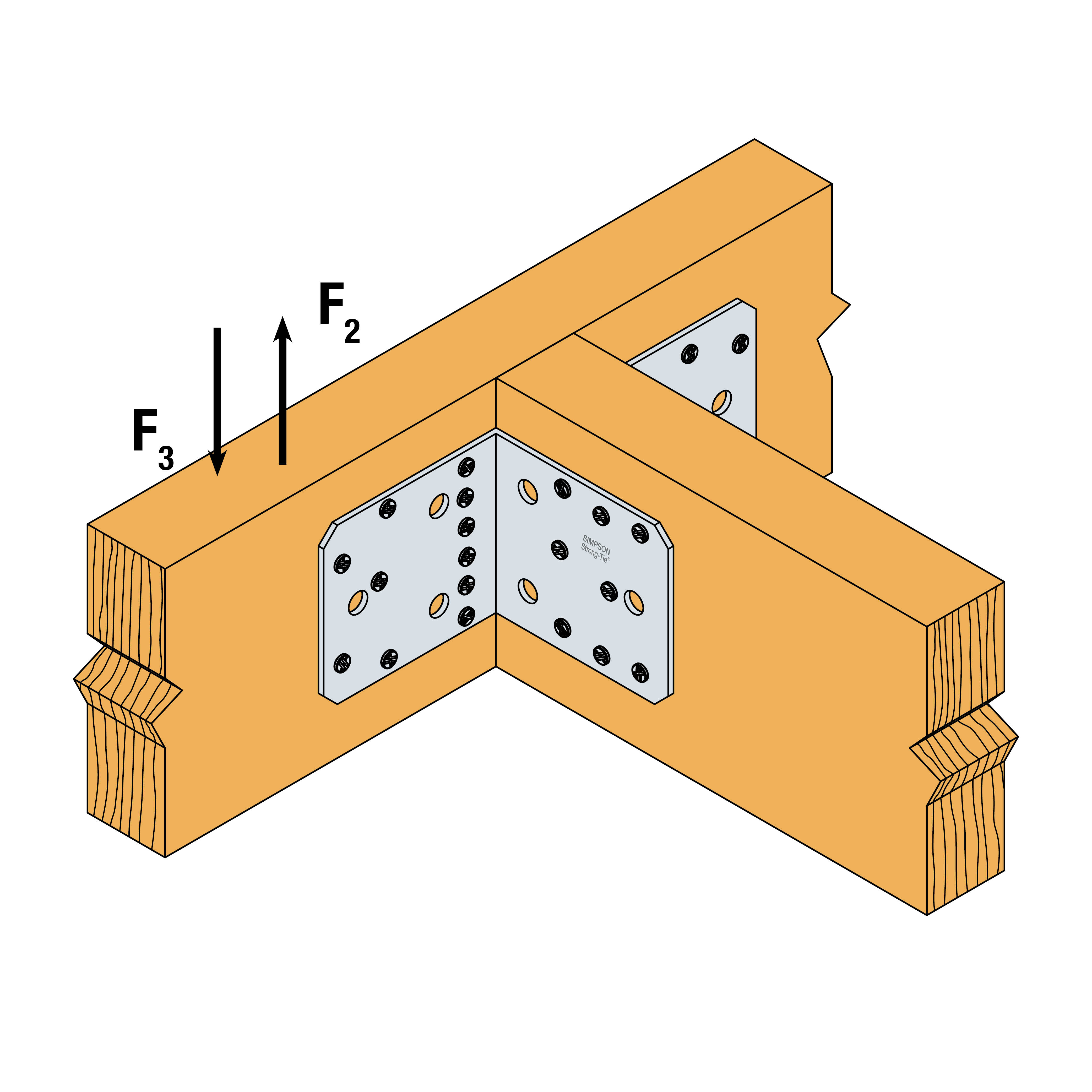

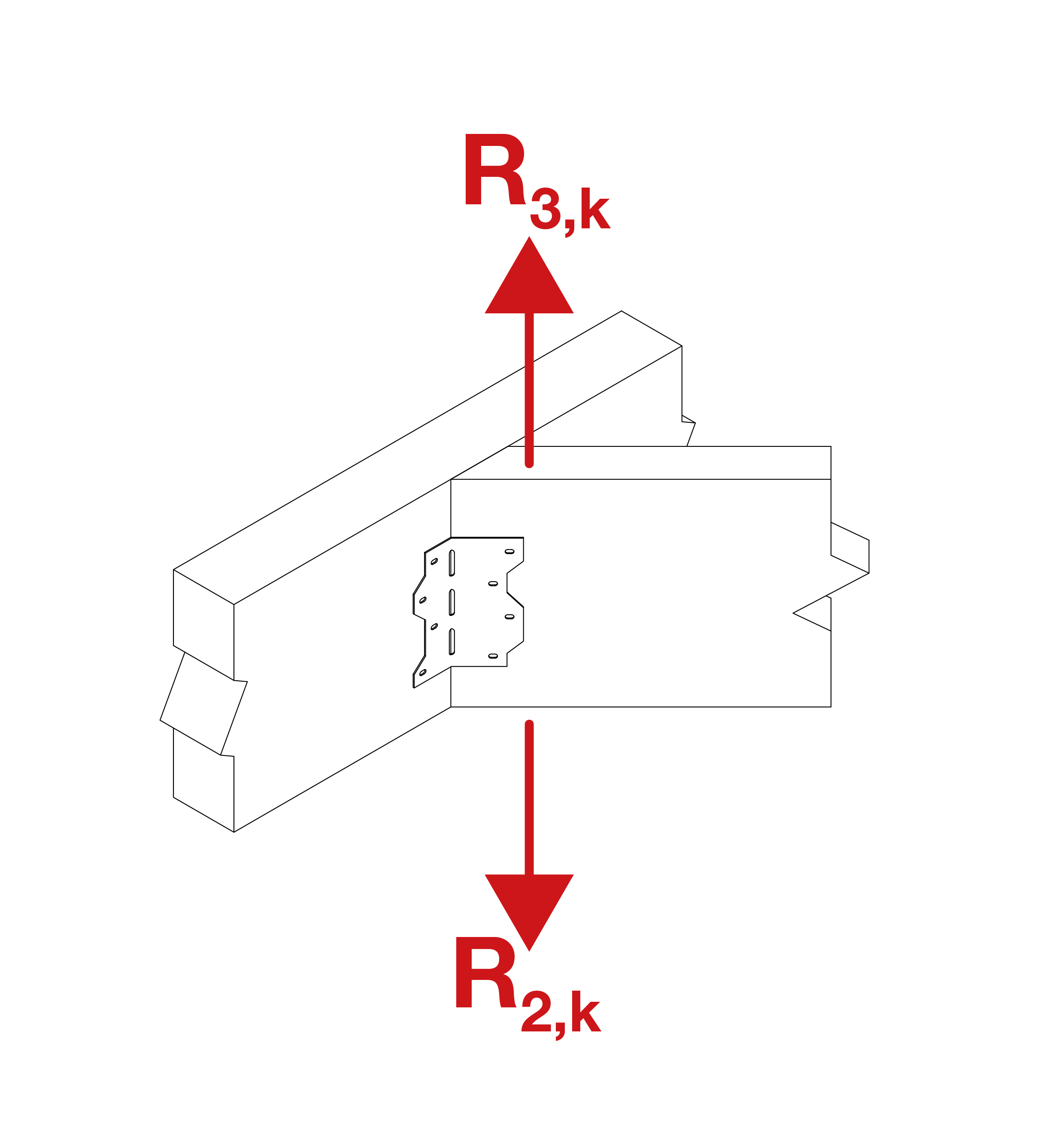

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge,
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche. Les efforts F4 et F5 sont disponibles dans notre ETE-06/0106.
