ER

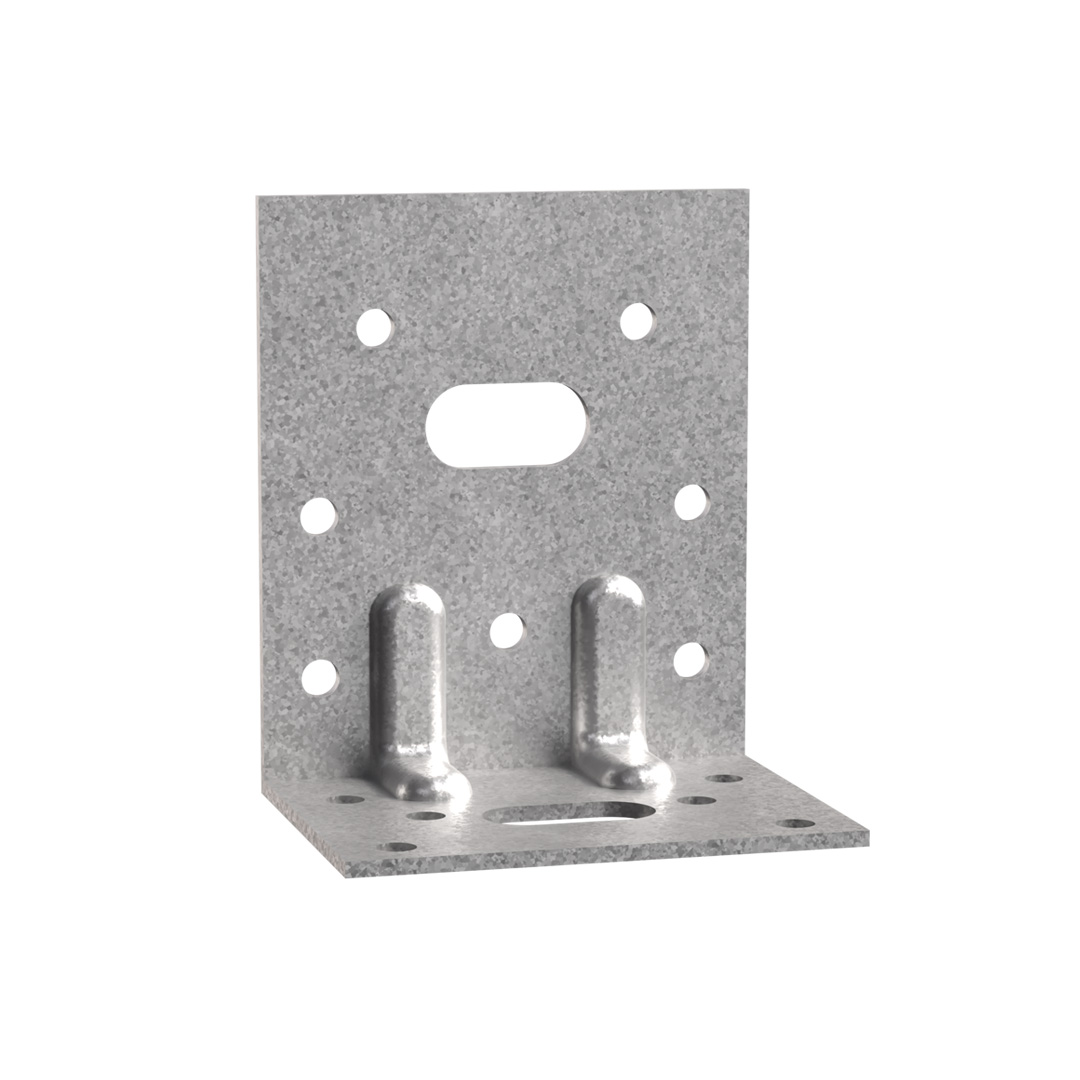

Equerre renforcée

Les équerres renforcées ER répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Equivalent inox disponible (E5IX),
  • Epaisseur : de 1,5 à 3 mm selon les modèles.

Avantages

  • Haute rigidité,
  • Polyvalence d'utilisations.

Application

Support

  • Porteur : bois massif, lamellé collé, béton, acier, ...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d'utilisation

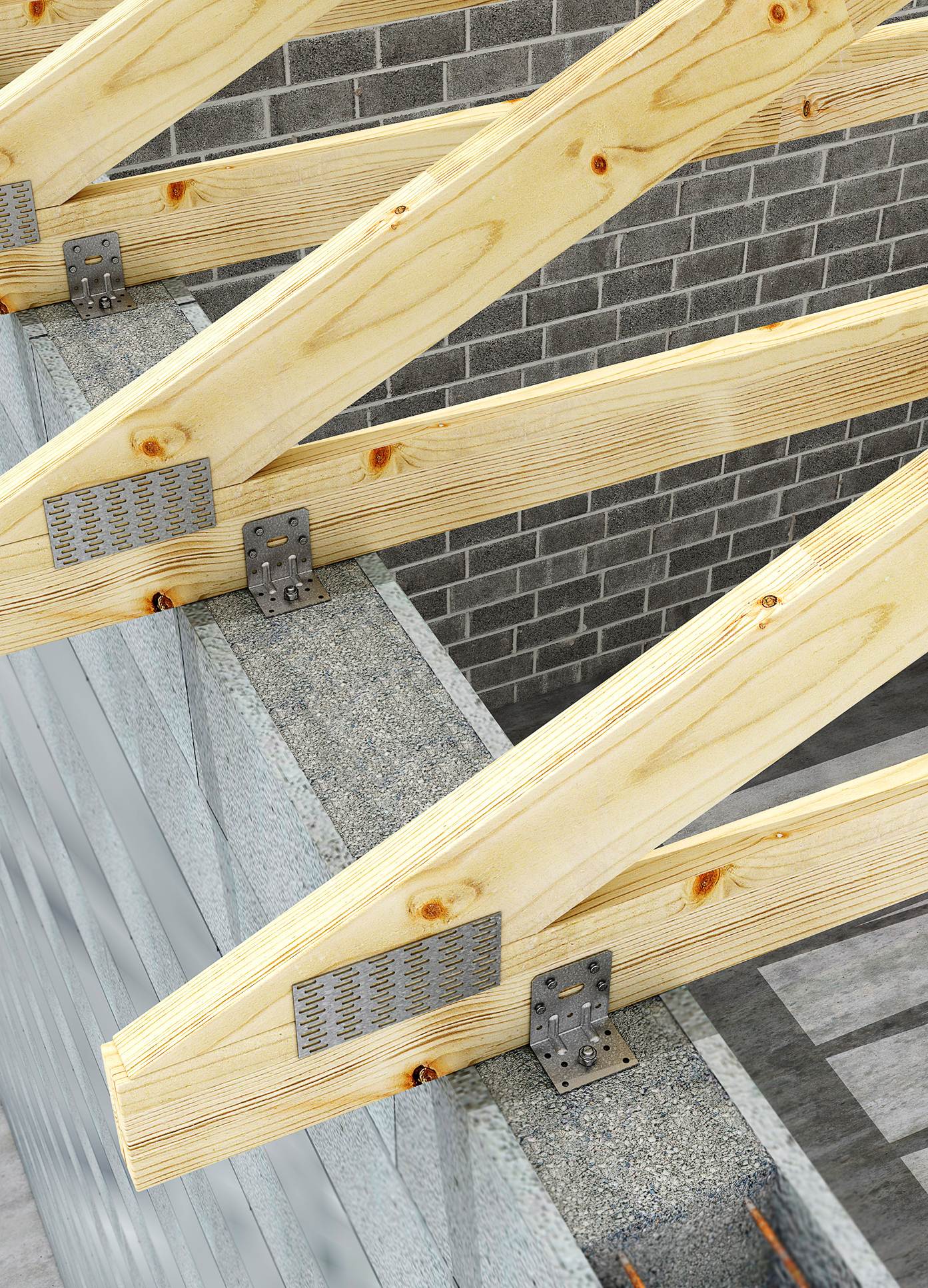

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø13 Ø11x22 Ø5 Ø11 Ø13 Ø11x22 Ø12x20
E5/1,5 75 48 65 1.5 7 - 1 6 - - 1 -

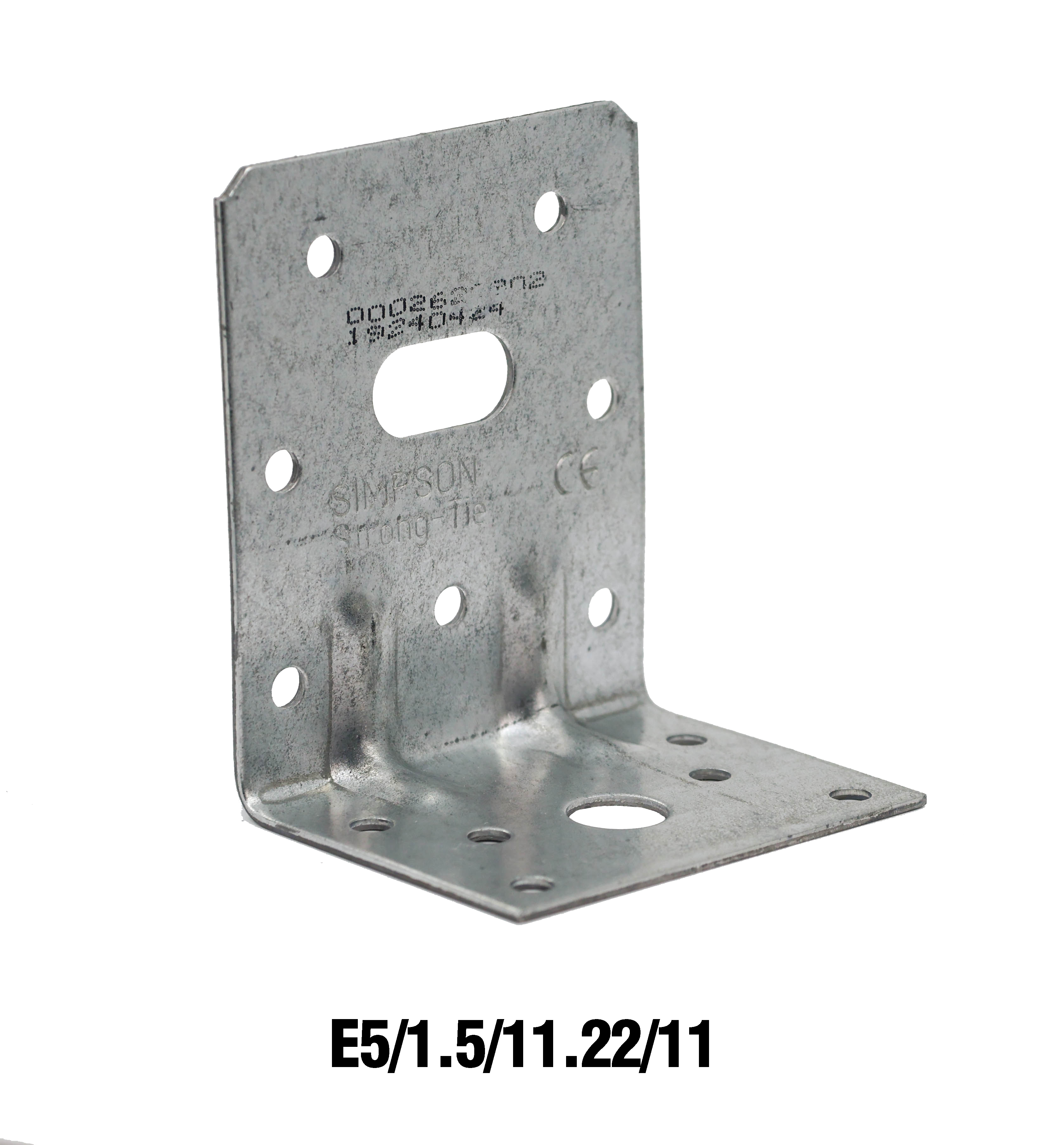

E5/1,5/11,22/11 75 48 65 1.5 7 - 1 6 1 - - -
E5/2 75 48 65 2 7 - 1 6 - - 1 -

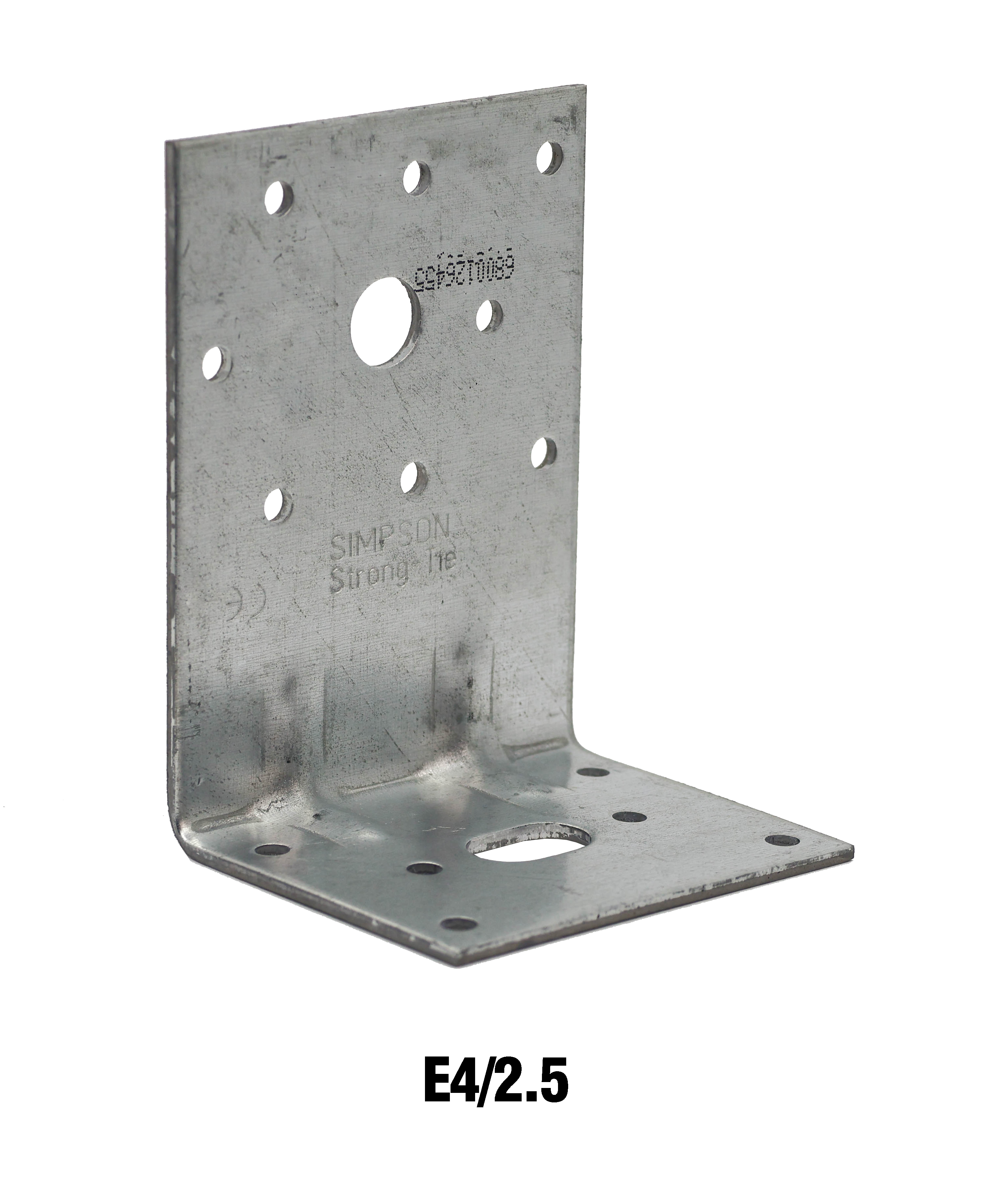

E4/2,5 100 60 75 2.5 7 1 - 6 - - - 1

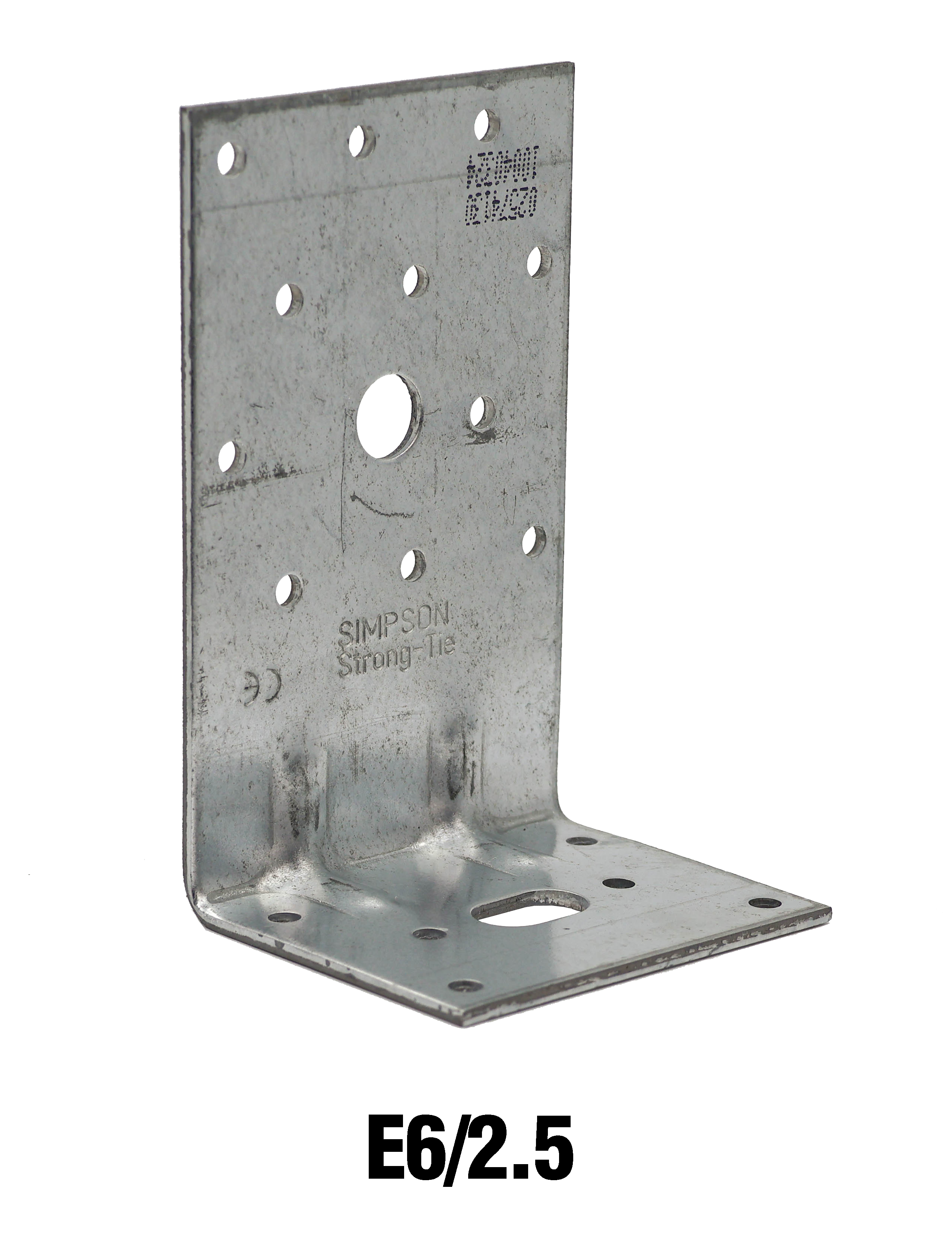

E6/2,5 120 60 75 2.5 11 1 - 6 - - - 1

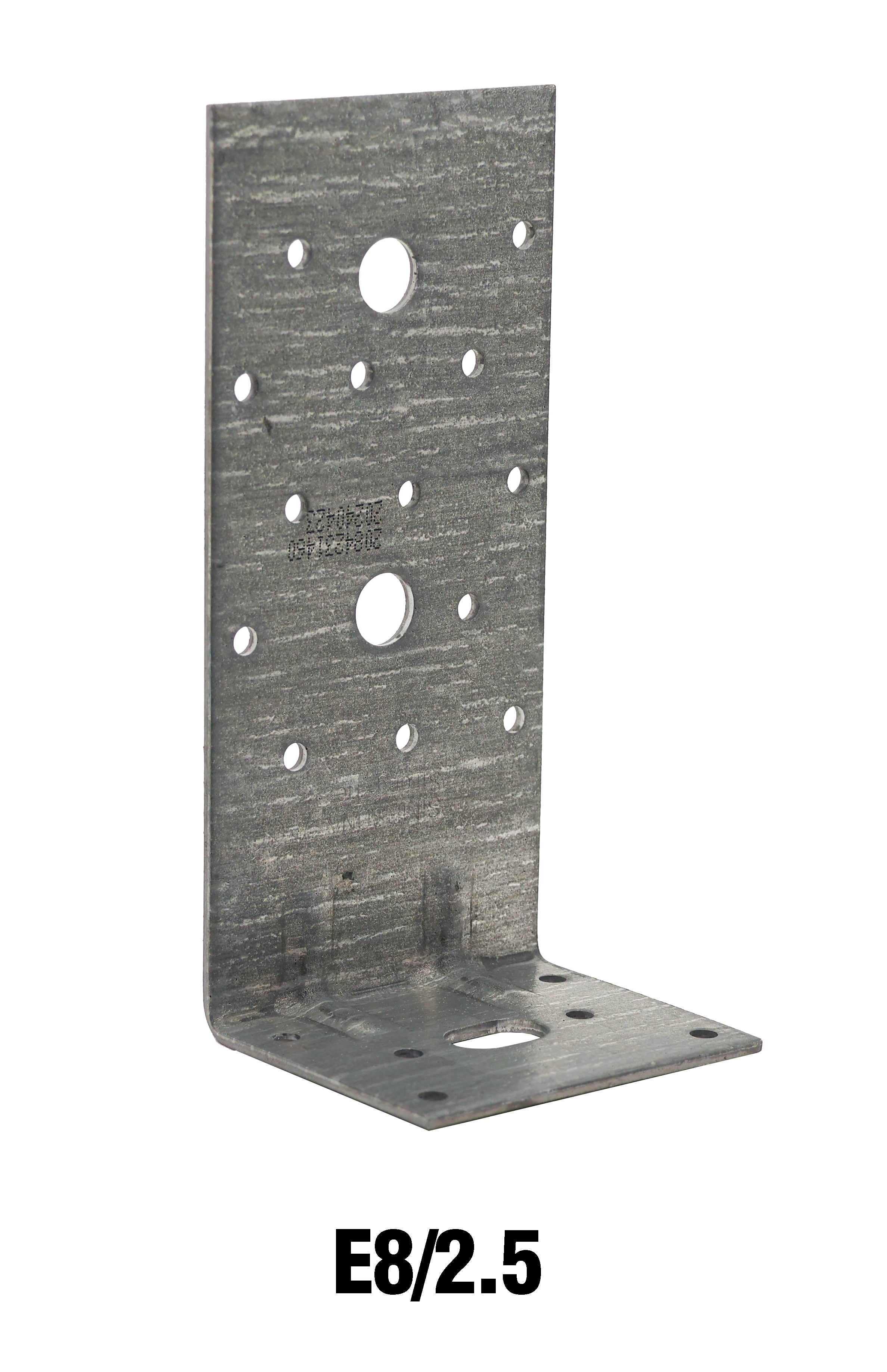

E8/2,5 160 60 75 2.5 12 2 - 6 - - - 1

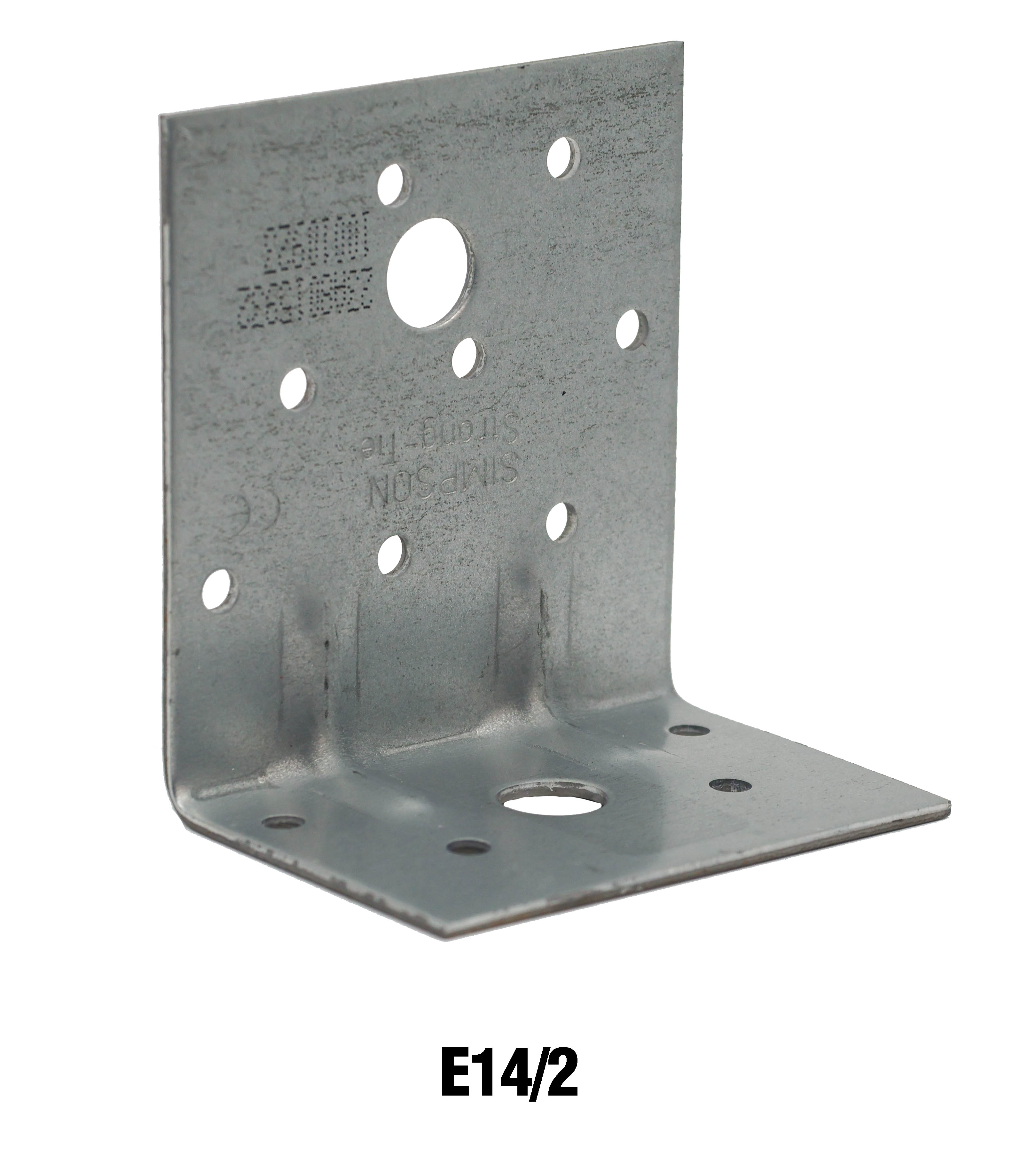

E14/2 80 50 75 2 8 1 - 4 - 1 - -

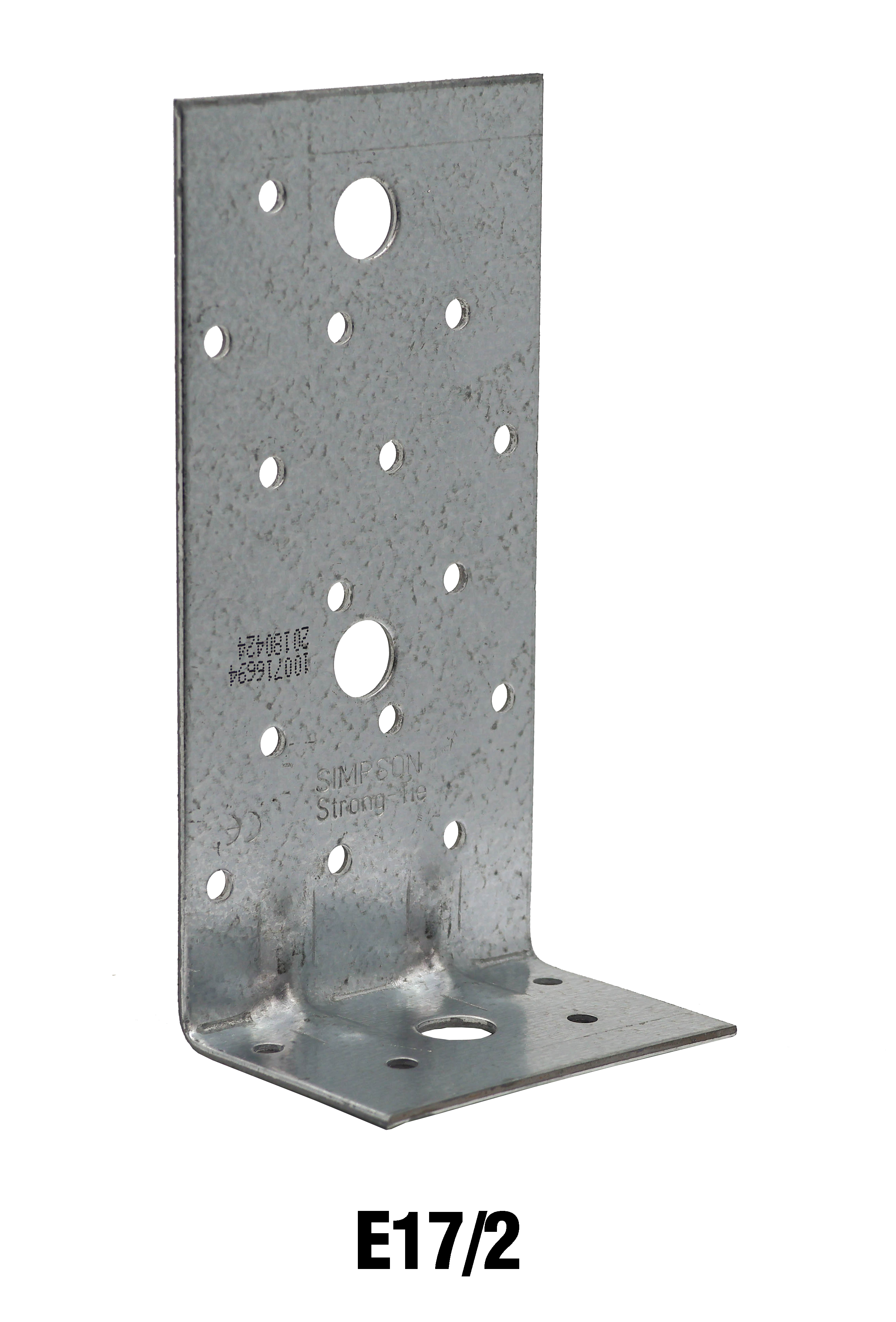

E17/2 150 50 75 2 15 2 - 4 - 1 - -
E19/3 150 50 75 3 15 2 - 4 - 1 - -

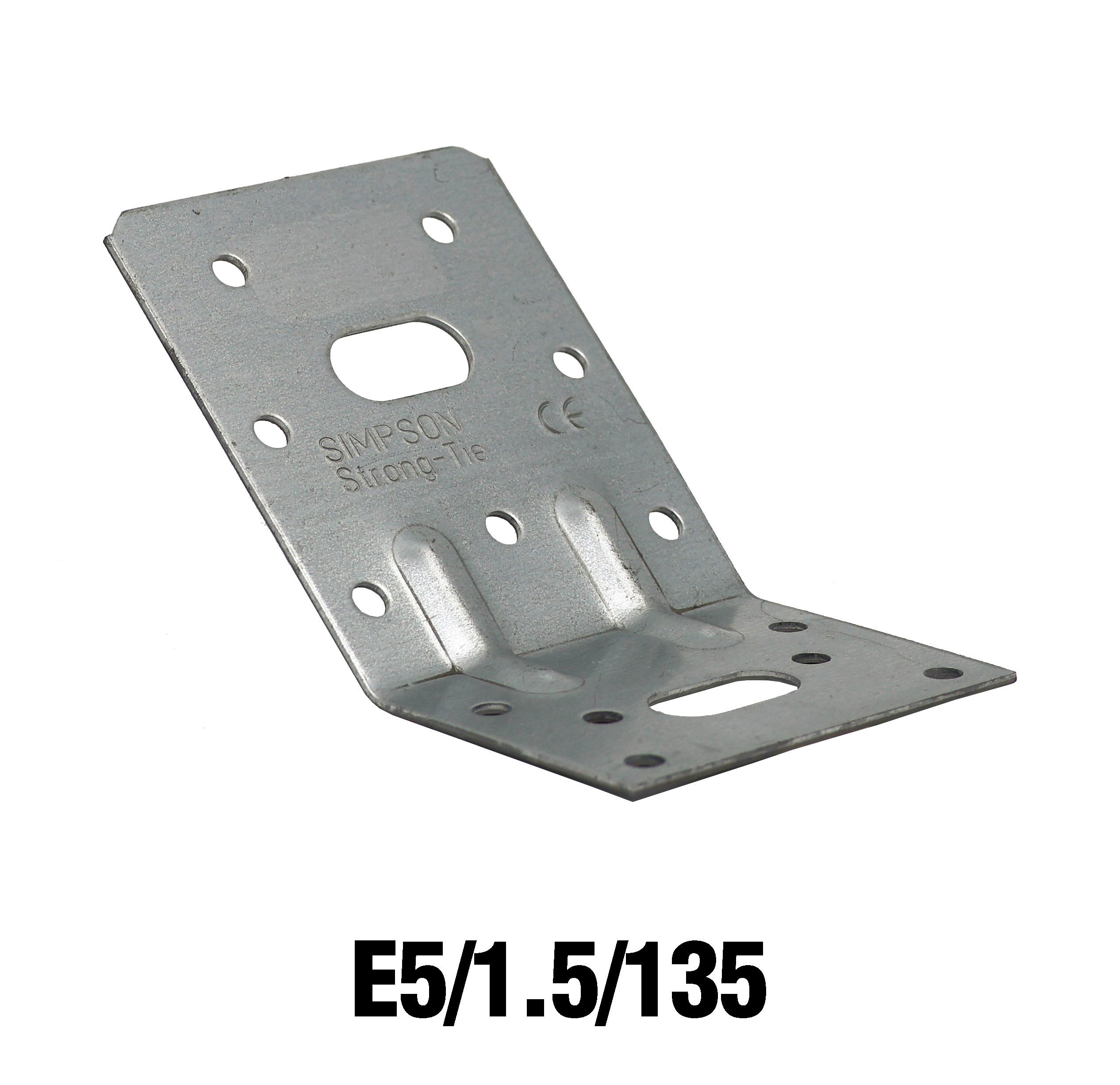

E5/1,5/135* 75 48 65 1.5 7 - 1 6 - - 1 -

*équerre pliée à 135°

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres

Références Valeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E5/1,5 7 6 6.1 7.1 8.6 9.3 9.8 10.8 13 14
E5/1,5/11,22/11 7 6 6.1 7.1 8.6 9.3 9.8 10.8 13 14
E5/2 7 6 6.1 7.1 8.6 9.8 9.8 10.8 13 14
E4/2,5 8 6 5.5 6.3 7.2 7.6 7.6 8.3 10.1 10.7
E6/2,5 11 6 5.5 6.3 7.2 7.6 9.4 10.3 12.5 13.3
E8/2,5 13 6 5.5 6.3 7.2 7.6 10 11 13.3 14.2
E14/2 8 4 4.2 5.1 6.7 8.4 5.3 5.8 7.7 9.7
E17/2 15 4 4.9 5.6 6.7 7.4 8.2 9 10.9 11.6
E19/3 15 4 4.9 5.6 6.7 7.4 8.2 9 10.7 11.4

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres

Références Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E6/2,5 8 6 4.1 5 6.6 8.3 5.3 6.3 9 9.6
E8/2,5 10 6 4.2 5 6.7 8.3 6.2 7.5 11.5 12.1
E17/2 12 4 4.2 5.1 6.7 8.3 6.7 7.3 10.7 11.3
E19/3 12 4 4.2 5.1 6.7 8.3 6.5 7.1 10.7 11.4

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur support rigide - 2 équerres

Références Valeurs caractéristiques - Bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E5/1,5 7 CNA 1 Ø10 6.6 6.6 6.6 6.6 - * - * - * - *
E5/1,5/11,22/11 7 CNA 1 Ø10 6.6 6.6 6.6 6.6 5.8 6.7 8.6 9.9
E5/2 7 CNA 1 Ø10 8.4 8.4 8.4 8.4 - * - * - * - *
E4/2,5 8 CNA 1 Ø10 12.6 12.6 12.6 12.6 - * - * - * - *
E6/2,5 11 CNA 1 Ø10 12.6 12.6 12.6 12.6 - * - * - * - *
E8/2,5 13 CNA 1 Ø10 12.7 12.7 12.7 12.7 - * - * - * - *
E14/2 8 CNA 1 Ø12 3.6 4.4 5 6.3 3.4 4.1 5.5 6.9
E17/2 15 CNA 1 Ø12 15.2 15.2 15.2 15.2 5.8 6.6 8.3 9.4
E19/3 15 CNA 1 Ø12 28.1 28.1 28.1 28.1 8.1 9.2 11.6 13

* Aucune reprise de charge car appui glissant

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion poteau bois sur support rigide - 2 équerres

Références Valeurs caractéristiques - Connexion poteau bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E6/2,5 8 CNA 1 Ø10 3.3 4 5.3 6.6 - * - * - * - *
E8/2,5 10 CNA 1 Ø10 3.3 4 5.3 6.6 - * - * - * - *
E17/2 12 CNA 1 Ø12 10.2 12.4 12.6 15.8 3.4 3.7 5.3 5.6
E19/3 12 CNA 1 Ø12 10 12.2 15.3 19.2 5.9 6.5 10 10.7

* Aucune reprise de charge car appui glissant

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres

Références Valeurs Caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k
Quantité Type Quantité Type SSH10x40
E5/1,5 1 SSH 1 SSH 3.1
E5/1,5/11,22/11 1 SSH 1 SSH 3.1

Valeurs Caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 équerres

Références Valeurs Caractéristiques - Bois sur béton - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k
Quantité Type Quantité Type SSH10x40
E5/1,5 1 SSH 1 Ø10 5
E5/1,5/11,22/11 1 SSH 1 Ø10 5

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
  • Boulons,
  • Tirefonds,

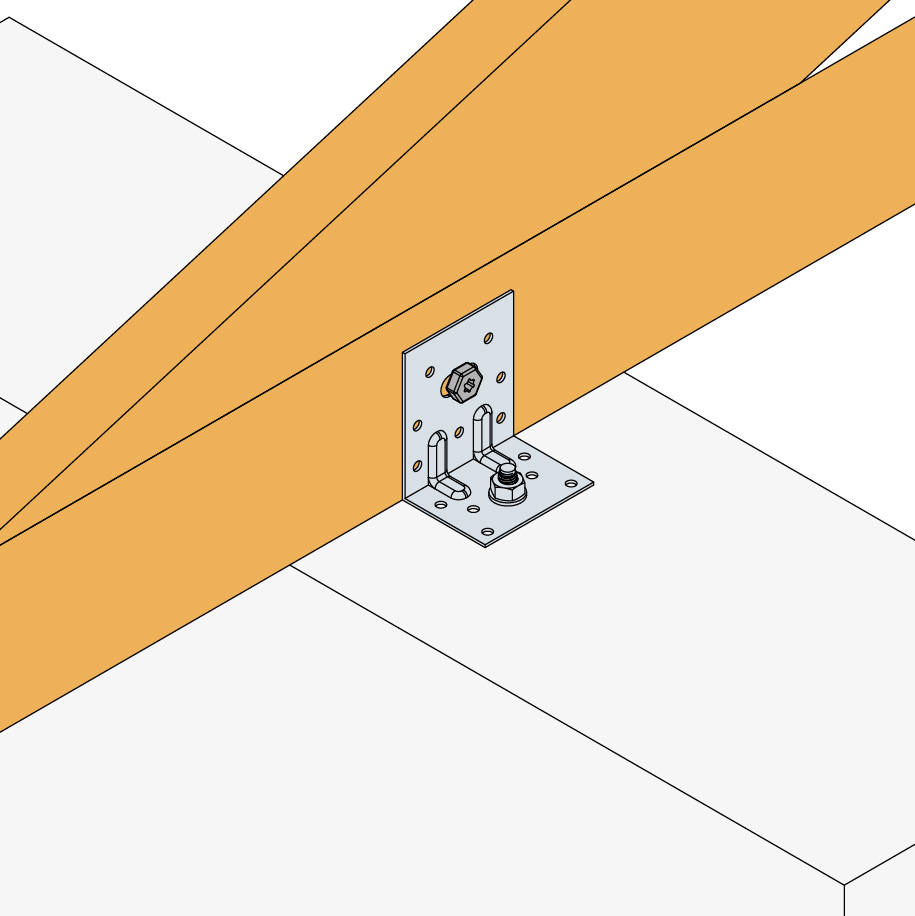

  • SSH Ø 10.0 x 40mm (pour les E5/1.5 et E5/1.5/11.22/11).

Sur béton :
Support béton plein :

  • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,
  • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 avec tamis SH16x130 ou LMAS M12-150/35 avec tamis SH20x130.

Sur acier :

  • Boulons.

Installation

  1. Approcher l’élément à fixer du support.
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Technical Notes

Informations

Le saviez-vous ?
Dans le cas d’un déplacement calculé de la ferme de plus de 6 mm, il faut alors réaliser un appui glissant. Le glissement est autorisé par le trou oblong situé sur nos équerres (source DTU 31.3, P3/5.3.3).

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge,
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.
