AB255HD

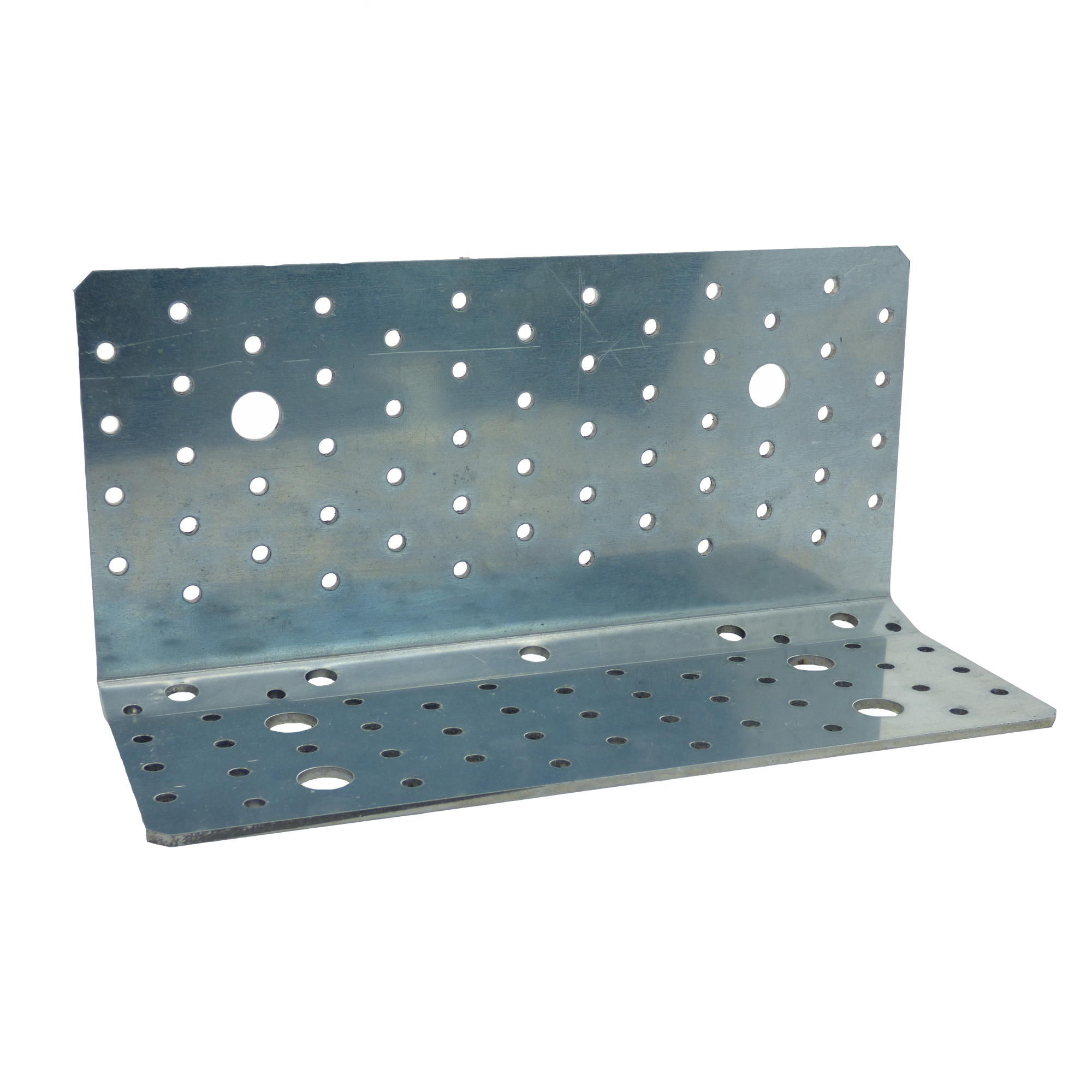

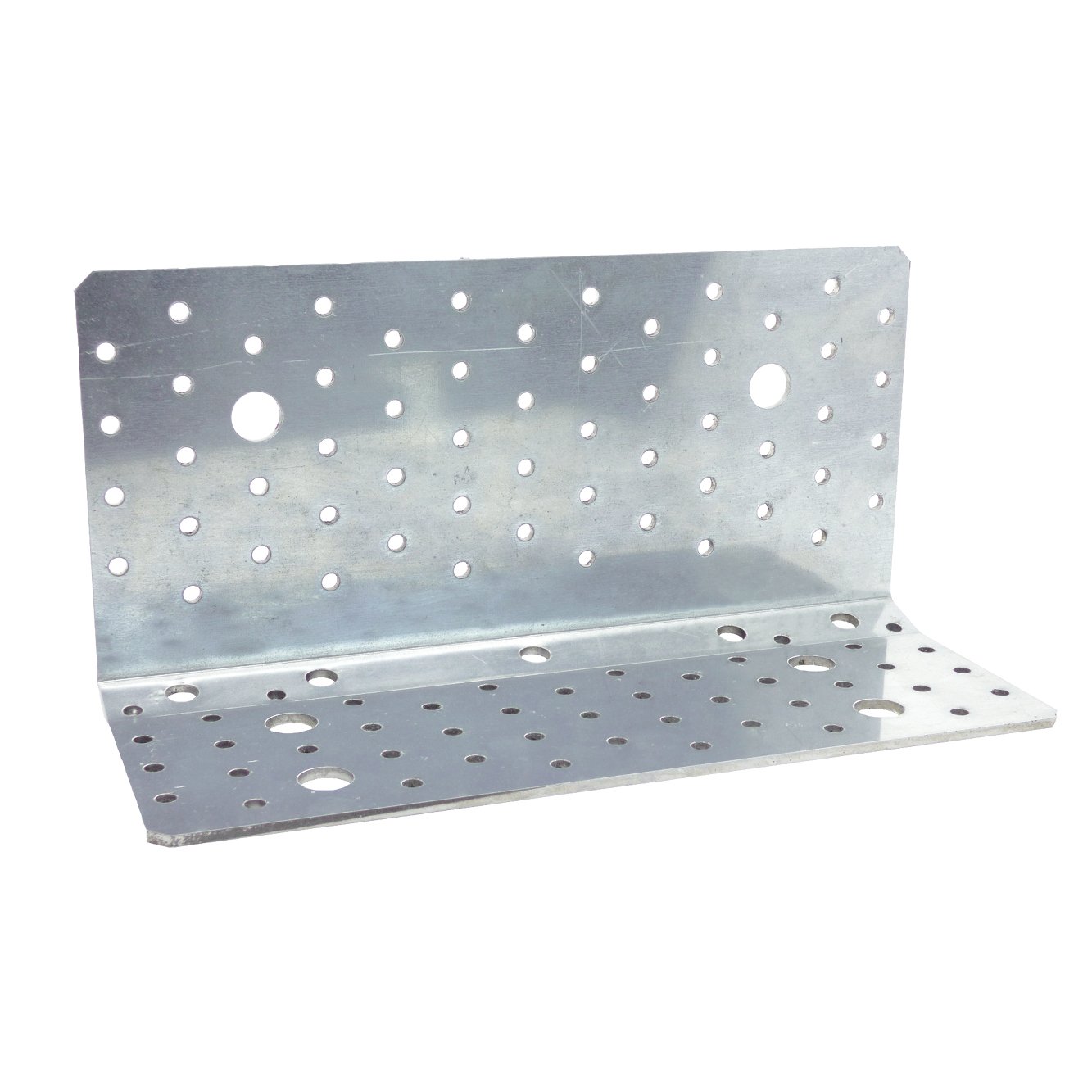

Equerre renforcée pour CLT avec vis inclinées

L'équerre AB255HD a été développée pour la construction CLT. Elle est capable de résister aux sollicitations latérales et verticales. De plus, quand elle est installée avec des vis à filetage total, elle est particulièrement résistante au soulèvement, tout en pouvant être dissimulée sous une chape béton.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
  • Epaisseur : 3 mm.

Avantages

  • Idéale pour une utilisation en bâtiment CLT,
  • Grande polyvalence : peut être fixée sur support bois et support béton,
  • Performances élevées pour des directions d'efforts horizontales (F2/F3) et verticales (F1).

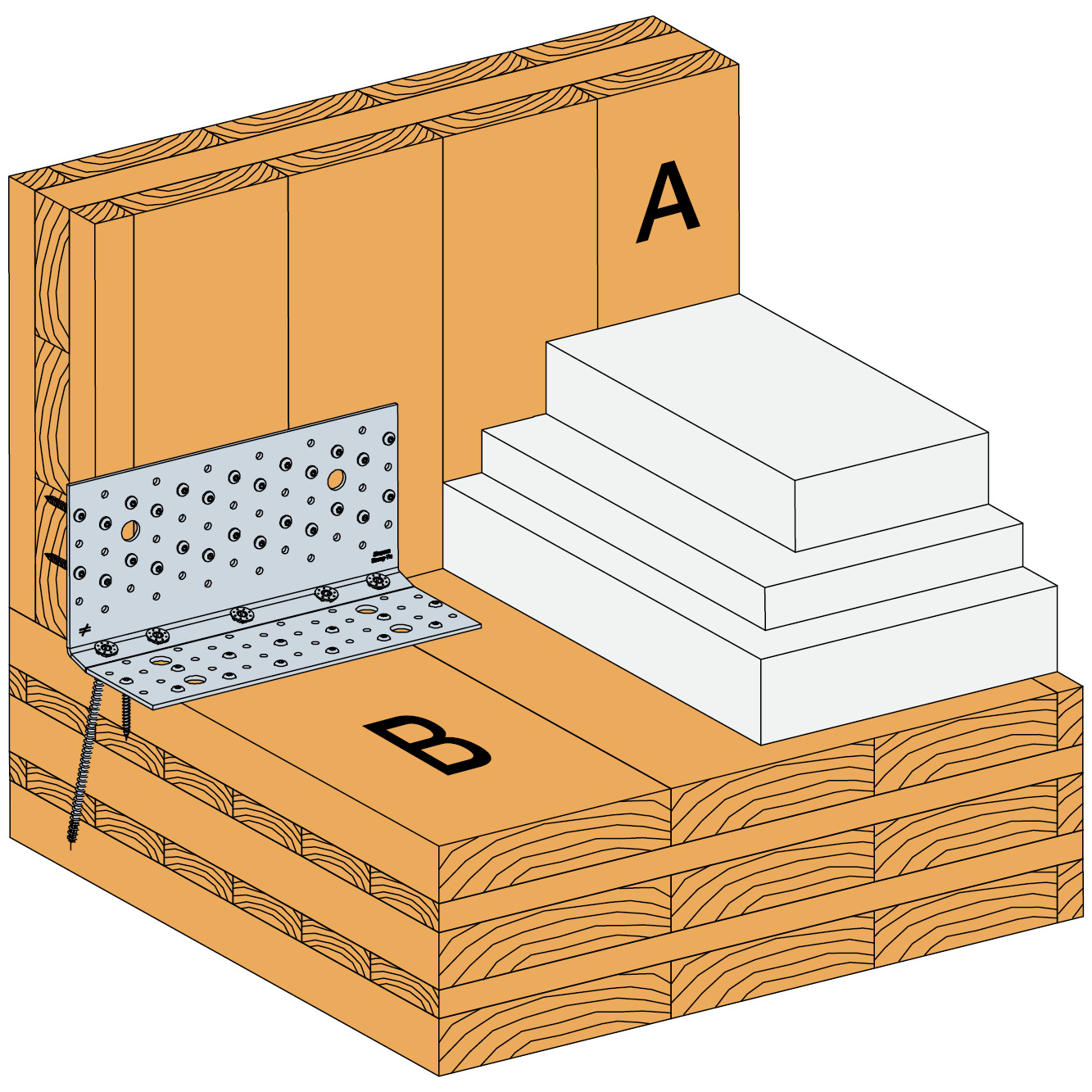

Application

Support

  • Porteur : CLT, bois massif, bois lamellé-collé, ...
  • Porté : CLT, bois massif, bois lamellé-collé, ...

Domaines d'utilisation

  • Panneaux massifs,
  • Panneaux lamellés croisés (CLT), ...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø5 Ø14 Ø5 Ø9 Ø14
AB255HD12310025535624154

Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 1

Références Valeurs Caractéristiques - Connexion bois sur bois - Plan de clouage 1
Fixations ​Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD26CNA/CSA5ESCRFTC8.0x14013CNA/CSAmin (51.0 ; 56/kmod)min (51.0 ; 56/kmod)min (51.0 ; 56/kmod)42.945.74613.9/kmod^0.813.9/kmod^0.813.9/kmod^0.8min (8.7 ; 9.2/kmod)min (10.9 ; 9.2/kmod)9.2/kmod

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l'élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l'aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 1

Références Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 1
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD26CNA/CSA5ESCRFTC8.0x14013CNA/CSA51515142.945.74615.115.115.18.710.210.2

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE.

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l'élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l'aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 2

Références Valeurs Caractéristiques - Connexion bois sur bois - Plan de clouage 2
Fixations Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD30CNA/CSA5ESCRFTC8.0x20013CNA/CSAmin (66.4 ; 56/kmod)min (70.8 ; 56/kmod)min (72.4 ; 56/kmod)46.549.753.513.9/kmod^0.813.9/kmod^0.813.9/kmod^0.8min (13.5 ; 9.2/kmod)min (16.8 ; 9.2/kmod)9.2/kmod

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l'élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l'aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 2

Références Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 2
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD30CNA/CSA5ESCRFTC8.0x20013CNA/CSA62.262.262.246.549.753.515.115.115.110.210.210.2

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE.

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l'élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l'aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 3

Références Valeurs Caractéristiques - Connexion bois sur bois - Plan de clouage 3
Fixations ​Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CNA5.0x50 CNA4.0x50 CNA4.0x60 CNA5.0x50
AB255HD26CNA/CSA3ESCRFTC8.0x20013CNA/CSAmin (46.8 ; 56/kmod)min (46.8 ; 56/kmod)min (46.8 ; 56/kmod)32.432.443.413.9/kmod^0.813.9/kmod^0.813.9/kmod^0.8min (8.7 ; 9.2/kmod)min (10.8 ; 9.2/kmod)9.25/kmod

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l'élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l'aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 3

Références Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 3
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CNA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD26CNA/CSA3ESCRFTC8.0x20013CNA/CSA46.846.846.832.432.443.415.115.115.18.710.210.2

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE.

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l'élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l'aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4.0x50 mm et CNA Ø4.0x60 mm
  • Vis CSA Ø5.0x50,
  • Vis filtetage total ESCRFTC8.0 (longeur en fonction de l'épaisseur du support).

Sur béton :

  • Cheville mécanique : goujon WA M12-104/5,
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

Installation

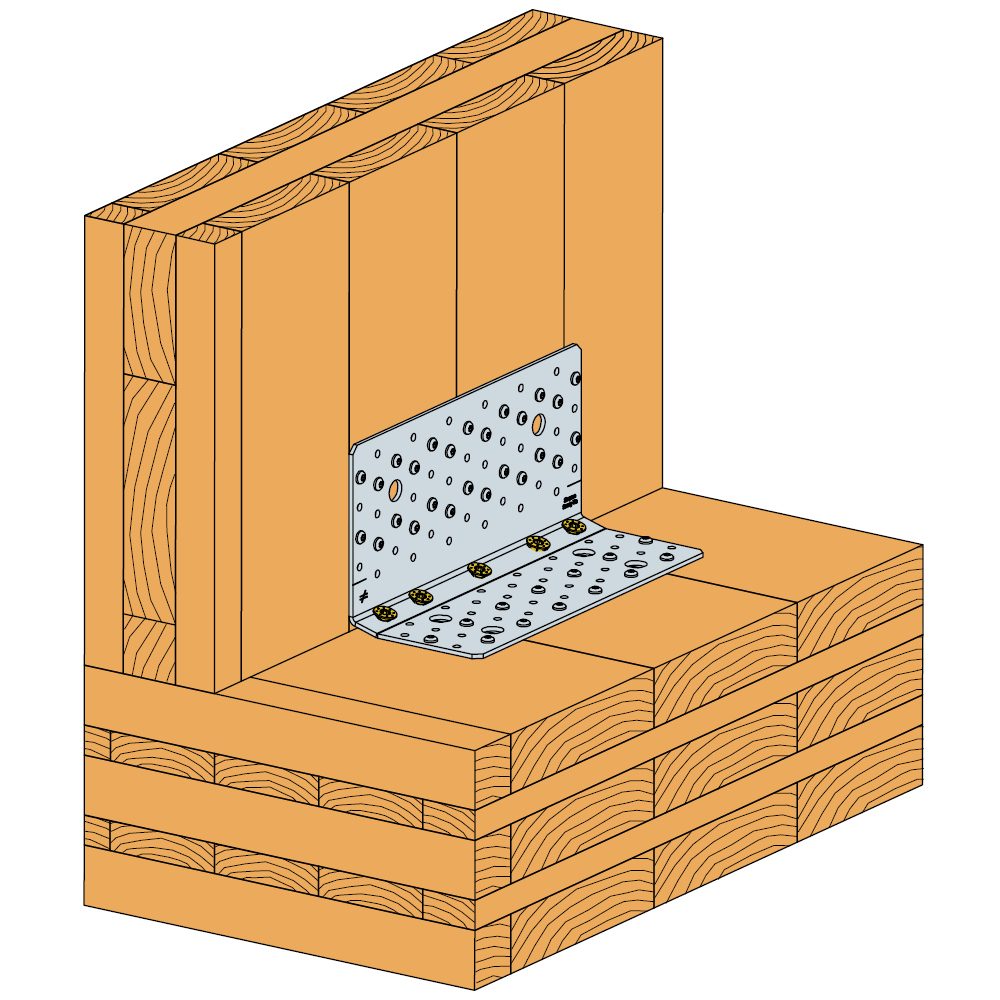

  1. Positionner l'équerre sur le support.
  2. Insérer les vis CSA ou les pointes CNA en premier.

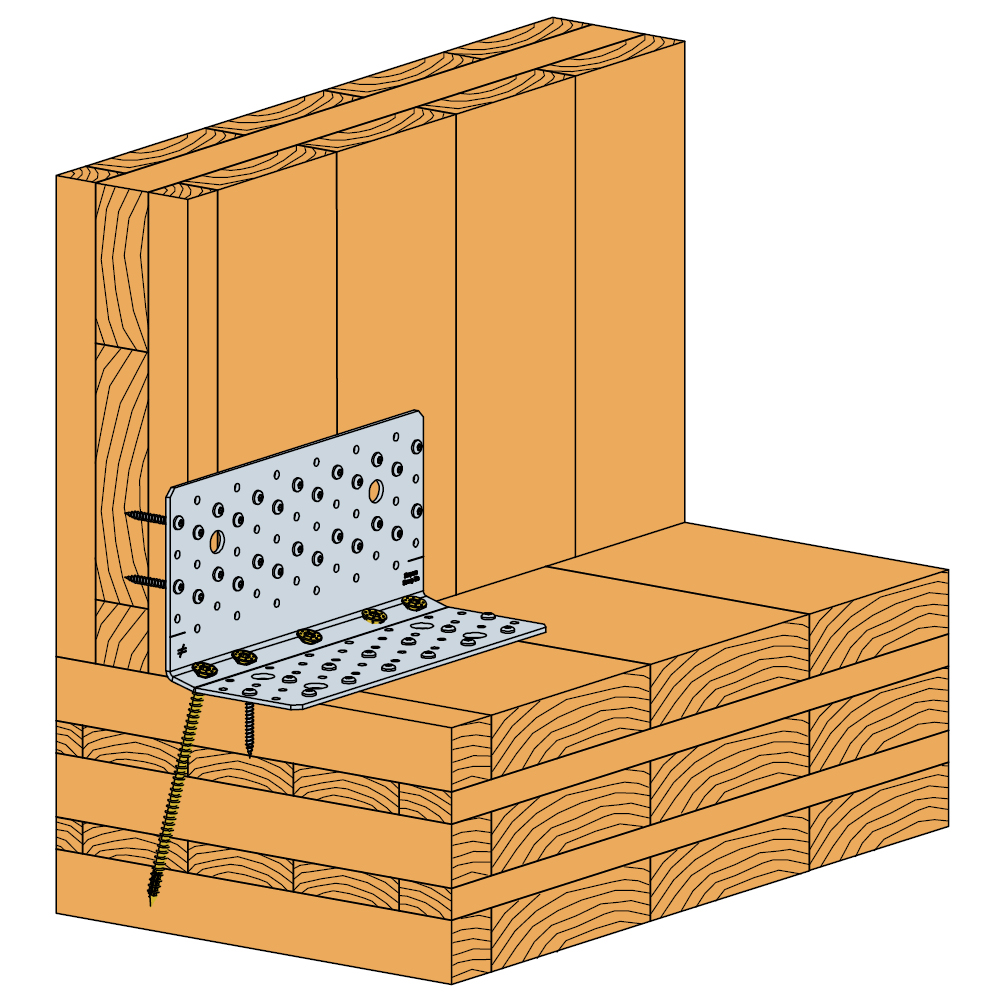

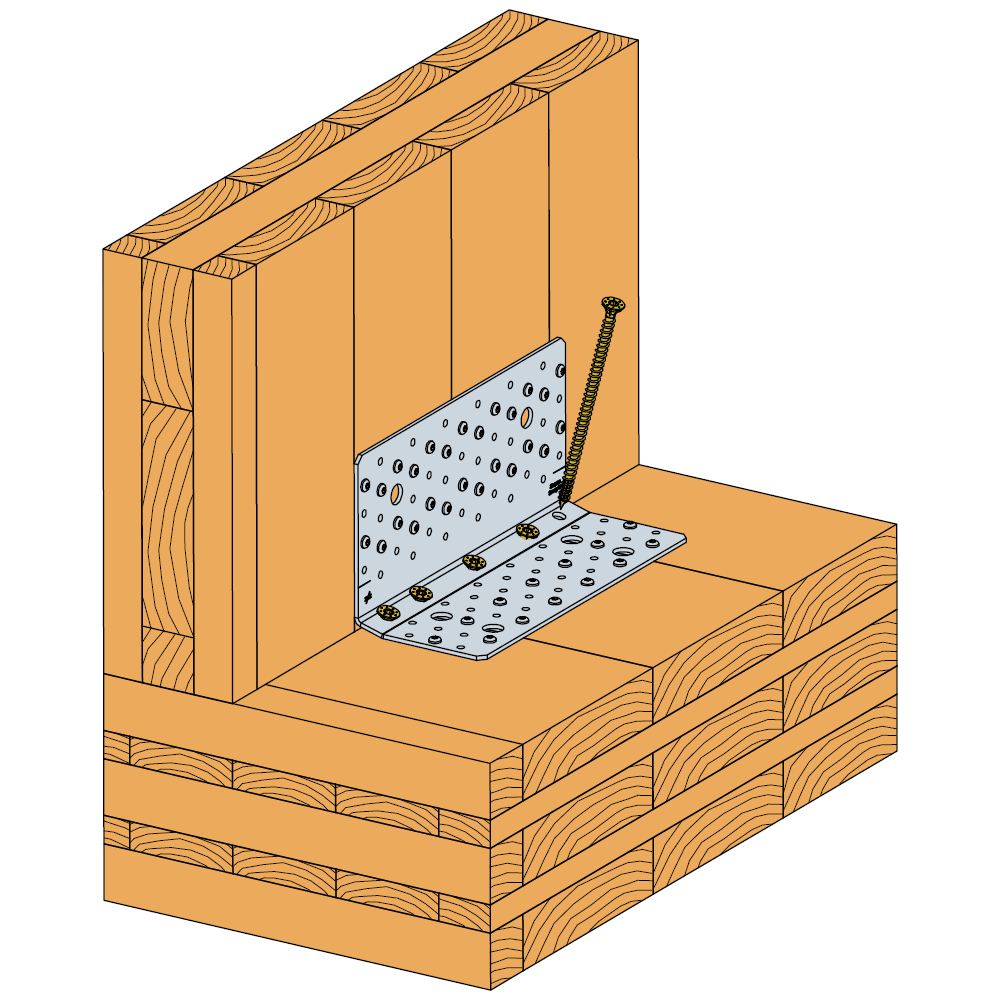

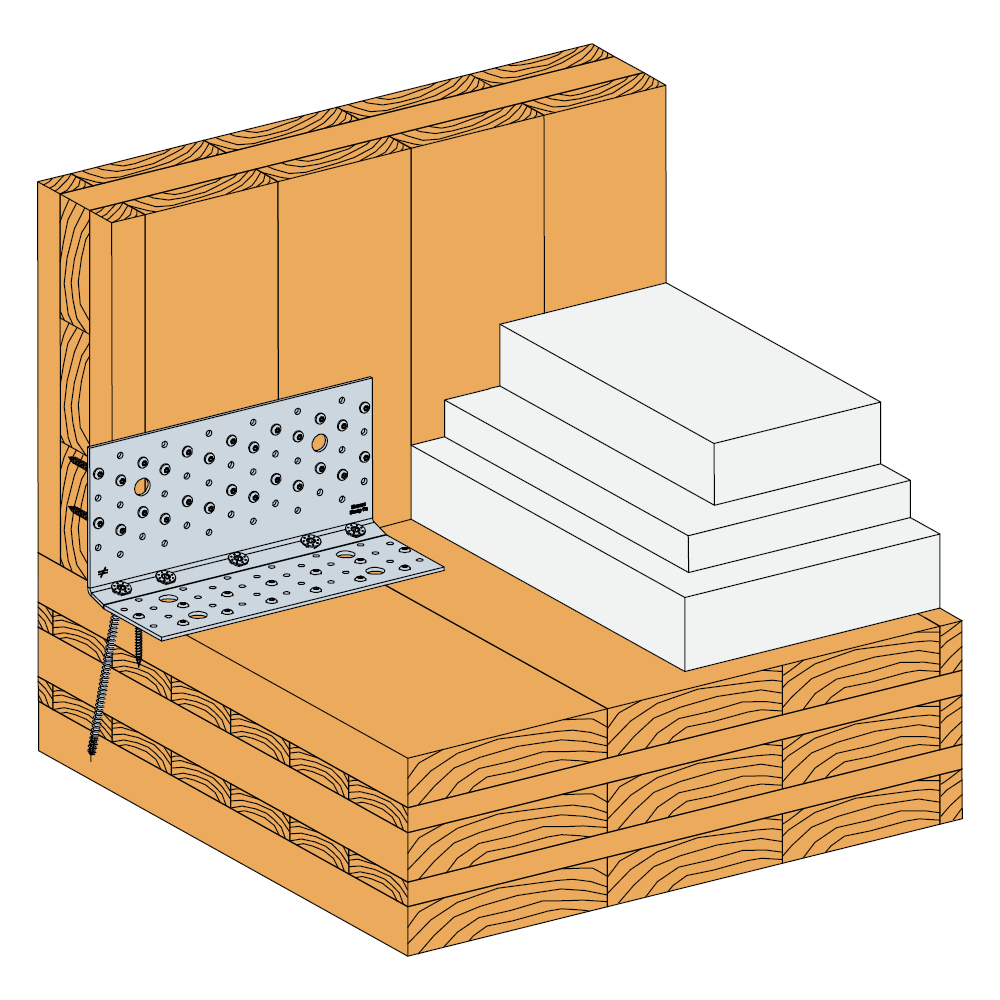

  3. Insérer ensuite les vis filetage total dans les perçages proches du pli à un angle d'environ 70° (l'utilisation d'un gabarit est recommandé pour plus de rapidité et de précision).

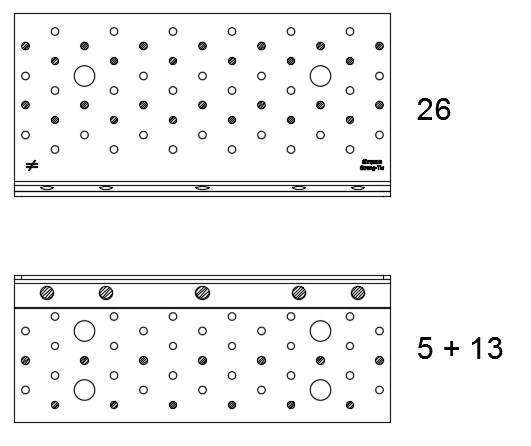

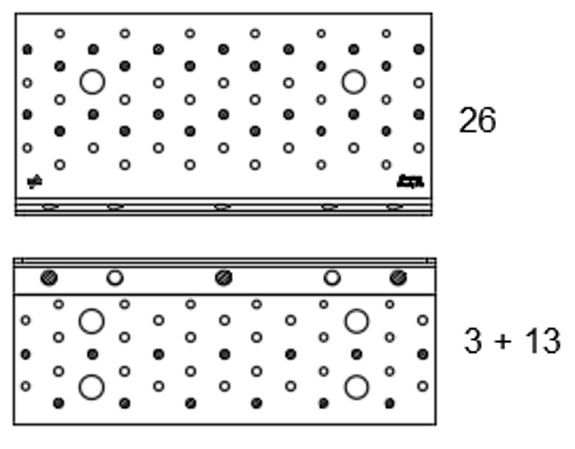

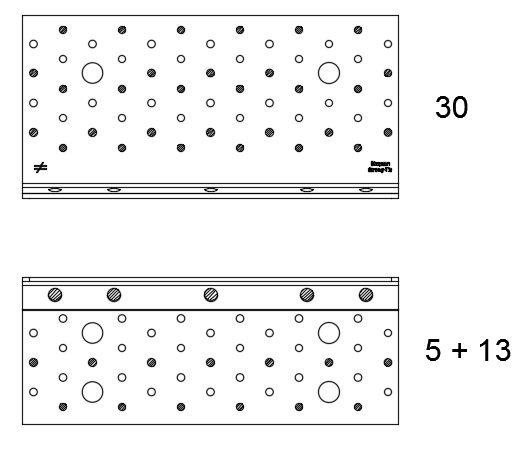

Les dispositions de fixations possibles sont illustrées ci-dessous.
