AB255SSH

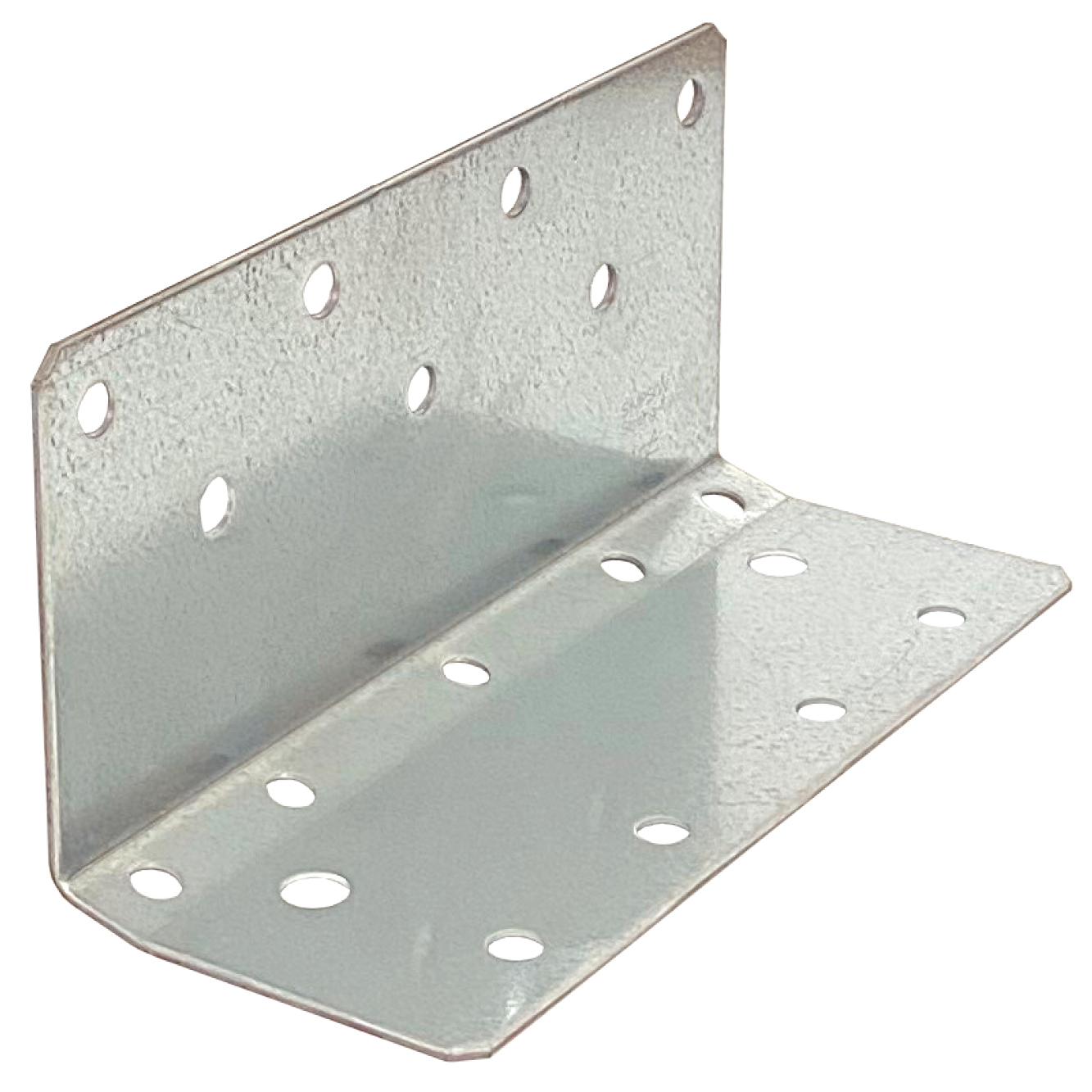

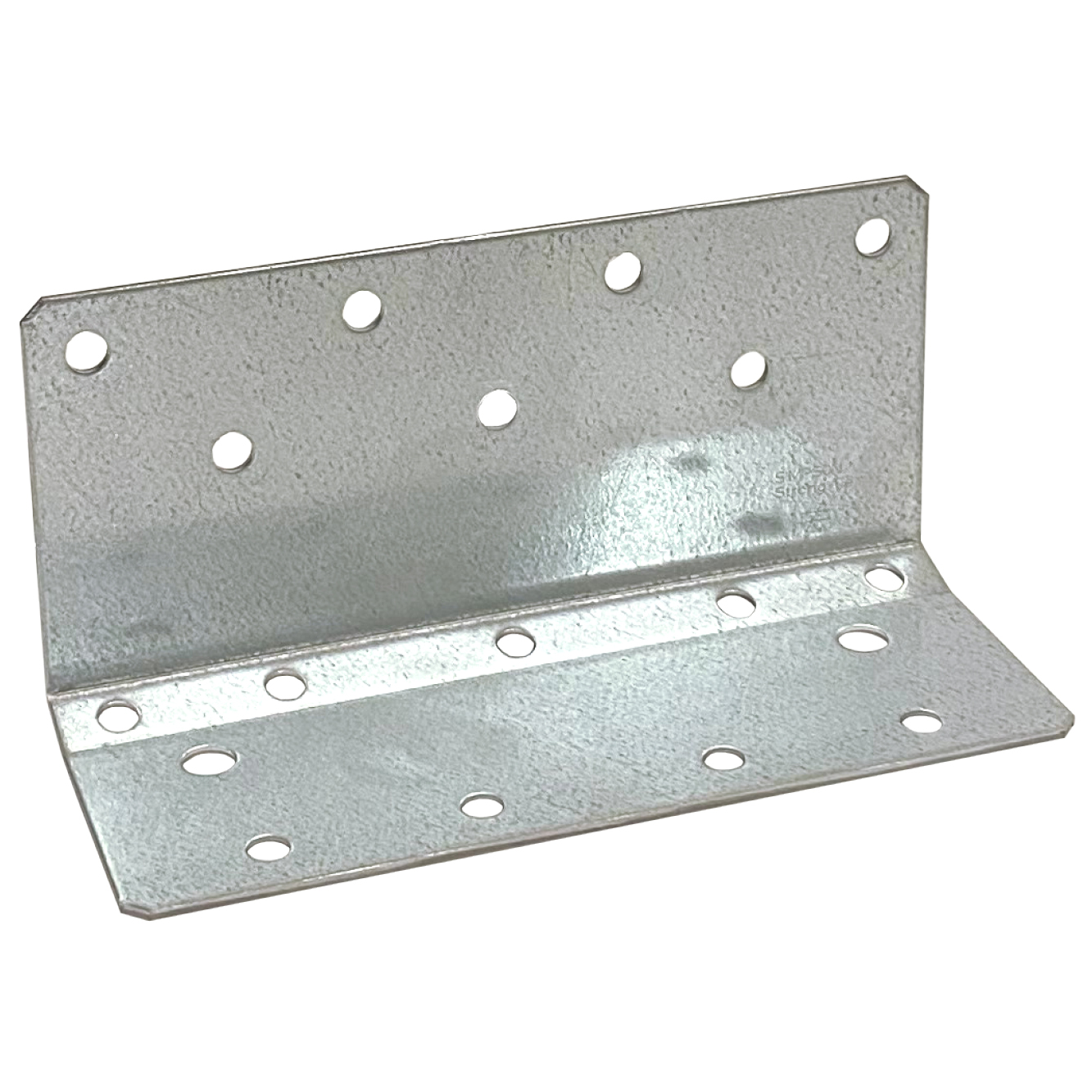

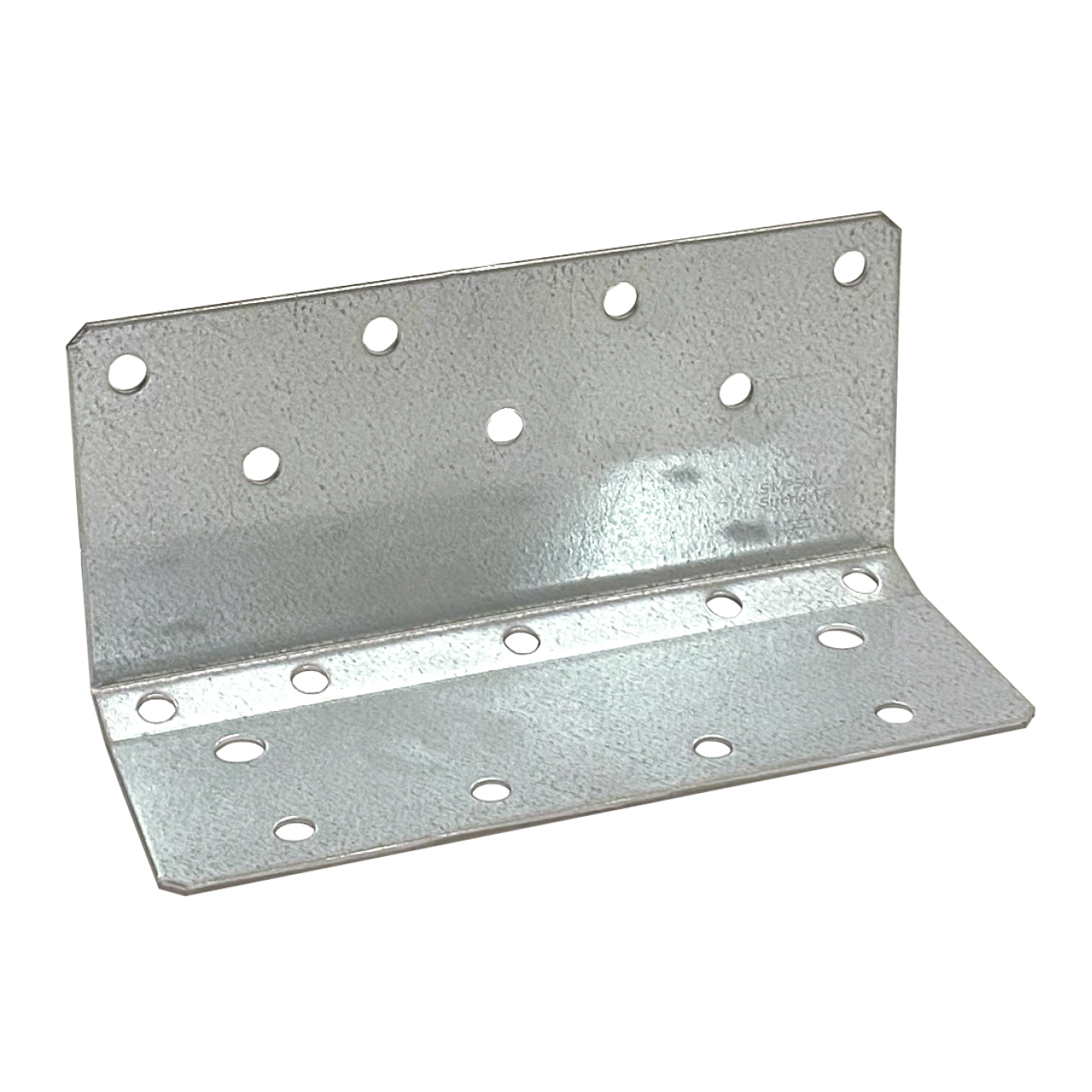

Equerre structurelle pour CLT

L'ABR255SSH a été spécialement developpée pour le CLT.

Elle a été conçue pour reprendre des charges à la fois verticales et latérales.

Installées avec des vis SSH à fort diamètre pour connecteurs (droites et inclinées), cette équerre reprend de fortes charges et permet une installation rapide.

Fiche technique

Marquage CE

ETA

Nouveautés

Classe service 2

Acier galvanisé Z275

Intérieur

EPD

AB255SSH_SSTBP_homepage_FI_fi

Présentation

Images

Caractéristiques

Matière

Acier pré galvanisé
S250GD + Z275 suivant la EN 10346

Avantages

Une installation accélérée grâce à un nombre limité de fixations
La possibilité de la dissimuler dans l'épaisseur du complexe de plancher (isolation sous chape, chape, revêtement,...)
Un éventail de valeurs caractéristiques selon la longueur de la vis SSH employée
De multiples configurations possibles
Les vis installées dans l'angle permettent une meilleure reprise d'effort de l'assemblage
Une fabrication française.

Application

Support

Porteur : CLT, bois massif, bois lamellé-collé...
Porté : CLT, bois massif, bois lamellé-collé...

Domaine d'utilisation

Panneaux massifs,
Panneaux lamellés croisés (CLT)...

Données techniques

Dimensions

Référence	Dimensions des connecteurs
	Autre	Dimensions[mm]				Perçages Aile A[mm]	Perçages Aile B[mm]
	Qté par boîte	A[mm]	B[mm]	C[mm]	Ep.[mm]	Rond	Rond
	Qté par boîte	A[mm]	B[mm]	C[mm]	Ep.[mm]	Ø11[mm]	Ø11[mm]	Ø14[mm]
AB255SSH	10.0	123	100	255	3	7	9	2

Valeurs caractéristiques - Bois sur bois - 1 équerre - Clouage total

Référence	Capacité de l’équerre
	Valeurs caractéristiques - Connexion bois sur bois - Clouage total
	Fixations				Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre[kN]
	Aile A		Aile B		R₂,ₖ=R₃,ₖ					R₁,ₖ					R4,k (2)					R5,k
	Qté	Type	Qté	Type	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7.0	SSH10.0xL	9.0	SSH10.0xL	17.4	24.7	35	42.6	48.5	8.56 * kmod^0.25	19.3 * kmod^0.12	26.36 * kmod^0.09	42.6	56.2	min(13.7 ; 13.92/kmod^0.76)	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	4.21/kmod^0.24	5.02/kmod^0.24	5.22/kmod^0.24	5.28/kmod^0.24	5.32/kmod^0.24

Les valeurs dans le tableau ci-dessus peuvent être utilisées si l'élement est bloqué en rotation.

Des valeurs avec d'autres longuerus de vis SSH sont disponibles dans l'ETA.

Valeurs caractéristiques - Bois sur bois - 1 équerre - Clouage partiel

Référence	Capacité de l’équerre
	Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel
	Fixations				Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre[kN]
	Aile A		Aile B		R₁,ₖ					R₂,ₖ=R₃,ₖ					R5,k					R4,k
	Qté	Type	Qté	Type	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4.0	SSH10.0xL	5.0	SSH10.0xL	4.12 * kmod^0.5	10.9 * kmod^0.2	15.36 * kmod^0.15	25.64 * kmod^0.1	25.4 * kmod^0.1	10.8	15.4	21.8	26.5	30.1	1.68/kmod	1.97/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	min(8.7 ; 13.92/kmod^0.76)	min(13.9 ; 13.9/kmod^0.76)	min(14.6 ; 13.9/kmod^0.76)	min(18.8 ; 13.9/kmod^0.76)	13.9/kmod^0.76

Les valeurs dans le tableau ci-dessus peuvent être utilisées si l'élement est bloqué en rotation.

Des valeurs avec d'autres longuerus de vis SSH sont disponibles dans l'ETA.

Valeurs caractéristiques simplifiées - Bois sur bois - 1 équerre - Clouage total

Référence	Capacité de l’équerre
	Valeurs caractéristiques - Connexion bois sur bois - Clouage total
	Fixations				Valeurs caractéristiques simplifiées - Bois C24 - 1 équerre[kN]
	Aile A		Aile B		R₂,ₖ=R₃,ₖ					R₁,ₖ					R4,k					R5,k
	Qté	Type	Qté	Type	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7.0	SSH10.0xL	9.0	SSH10.0xL	17.4	24.7	35	42.6	48.5	8.3	19.1	26.1	42.6	56.2	13.7	15.1	15.1	15.1	15.1	4.3	5.1	5.4	5.4	5.5

Les valeurs caractéristiques simplifiées publiées ci-dessus sont basées sur une durée de charge "court terme" et une classe de service 2 suivant l'Eurocode 5 (EN1995) - k_mod = 0.9.

Pour d'autres durées de charges et classes de service, merci de consulter les tableaux au-dessus ou l'ETE.

Les valeurs données dans le tableau ci-dessus peuvent être utilisées si l'élement est bloqué en rotation.

Valeurs caractéristiques simplifiées - Bois sur bois - 1 équerre - Clouage partiel

Référence	Capacité de l’équerre
	Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel
	Fixations				Valeurs caractéristiques simplifiées - Bois C24 - 1 équerre[kN]
	Aile A		Aile B		R₂,ₖ=R₃,ₖ					R₁,ₖ					R4,k					R5,k
	Qté	Type	Qté	Type	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4.0	SSH10.0xL	5.0	SSH10.0xL	10.8	15.4	21.8	26.5	30.1	3.9	10.7	15.1	25.4	25.1	8.7	13.9	14.6	15.1	15.1	1.9	2.1	2.3	2.3	2.3

Les valeurs caractéristiques simplifiées publiées ci-dessus sont basées sur une durée de charge "court terme" et une classe de service 2 suivant l'Eurocode 5 (EN1995) - k_mod = 0.9.

Pour d'autres durées de charges et classes de service, merci de consulter les tableaux au -dessus ou l'ETE.

Les valeurs données dans le tableau ci-dessus peuvent être utilisées si l'élement est bloqué en rotation.

Installation

Montage

Fixations

Bois :

Vis SSH10.0xL (differentes longueurs autorisées, en focntion des charges attendues)

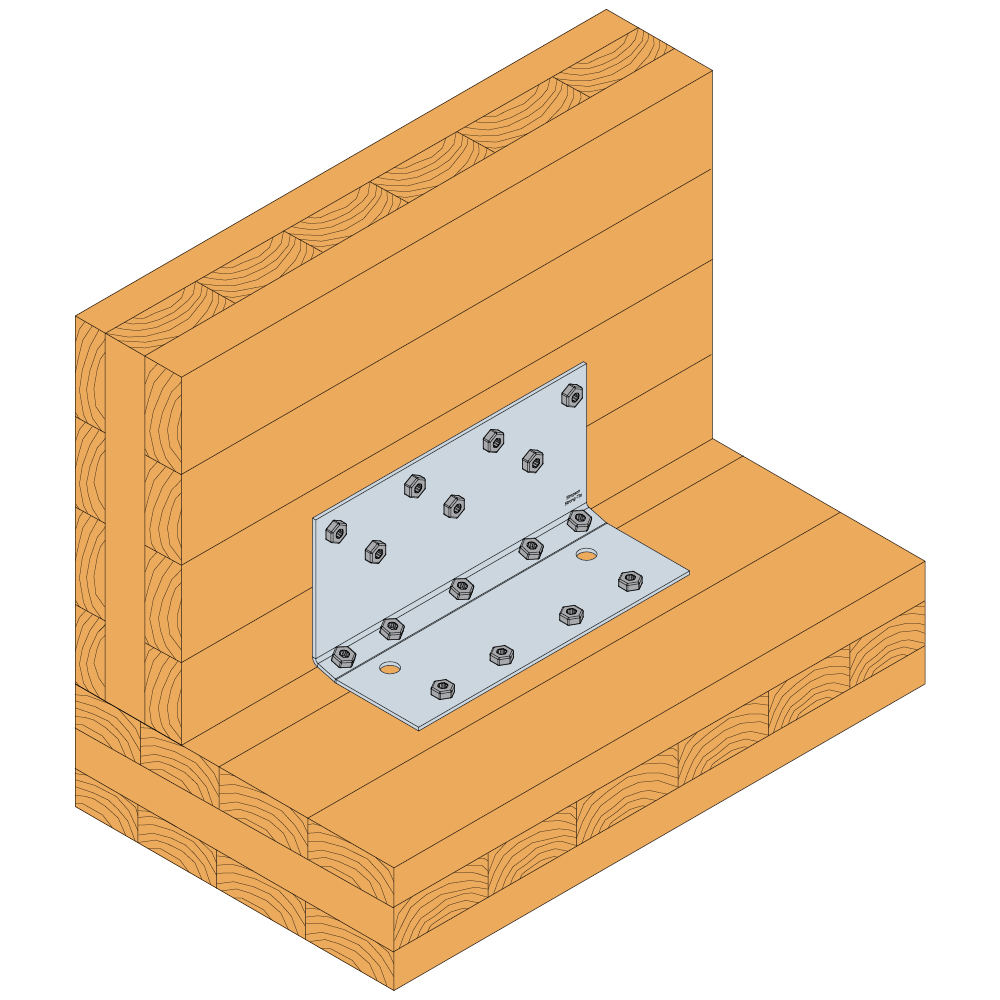

Installation

Commencez par installer les vis SSH dans les ailes horizontales et verticales
Installez ensuite les vis inclinées dans l'angle avec un angle d'environ 70°

Clouage total - NP1

Clouage partiel
