ESCRFTC

Vis structurelle tête fraisée filetage total

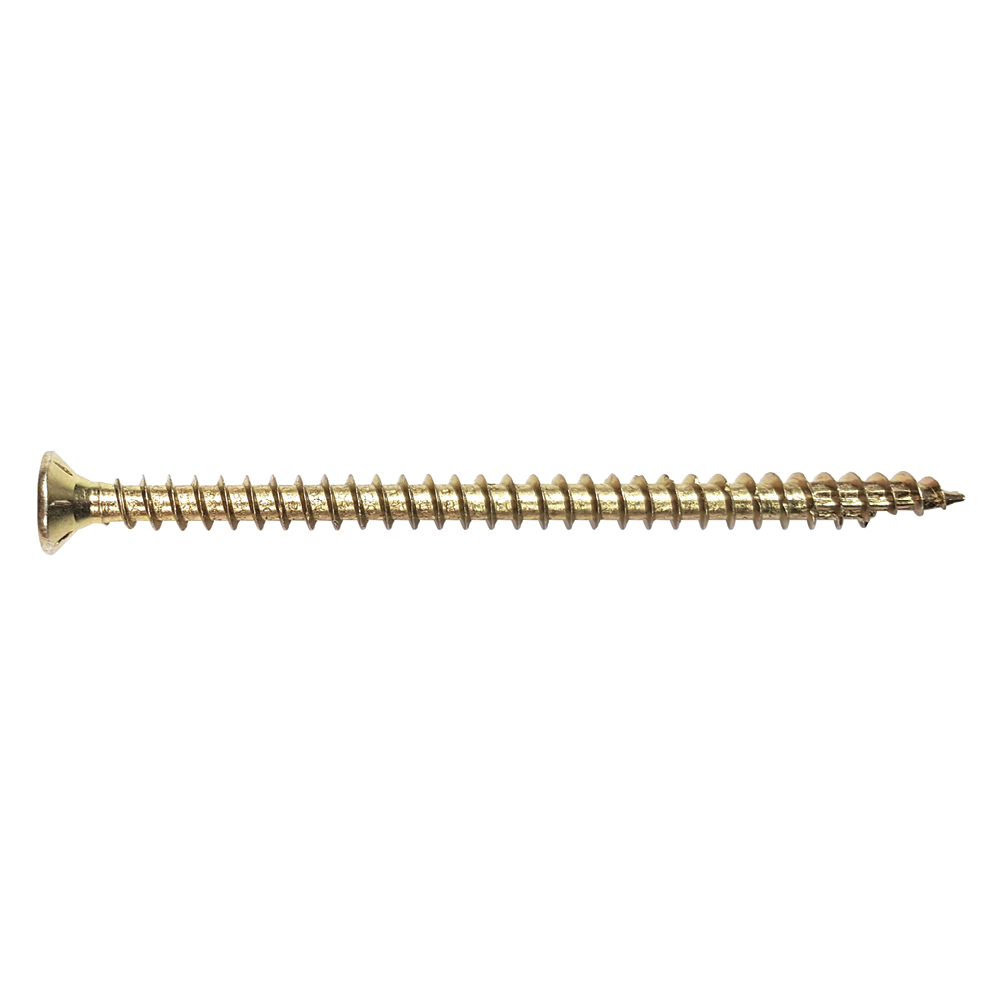

La vis structurelle tête fraisée filetage total ESCRFTC est idéale pour les assemblages bois sur bois et ferrures sur bois.

Marquage CE
ETA
Classe service 2
Acier electrozingué jaune
Intérieur

Présentation

Images

Caractéristiques

Matière

  • Acier electrozingué jaune,
  • Finition bichromatée suivant NF EN ISO 2081.

Avantages

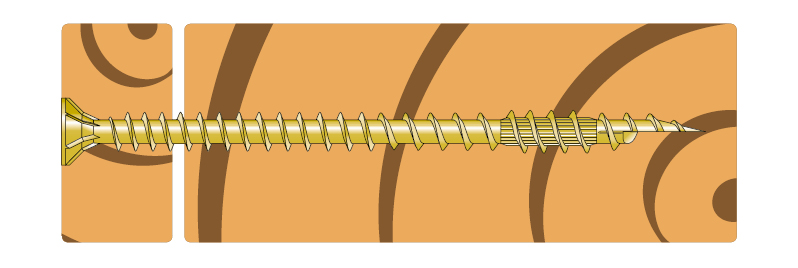

  • Tête fraisée : idéale pour la fixation bois sur bois et ferrure sur bois,
  • Nervures de fraisage sous tête : finition de la surface du bois sans éclat,
  • Filet asymétrique intégral : augmente les valeurs d’arrachements et de compressions,
  • Demi pointe : réduction de la distance au bord, diminution du couple de serrage de 50%, amorce en position oblique.

Application

Support

  • Bois massif, bois lamellé-collé, CLT, panneau à base de bois.

Domaines d'utilisation

  • Assemblages ferrure/bois et bois/bois,
  • Renforcements.

Données techniques

Dimensions

Dimensions

Références Dimensions fixations [mm]
l lg d1 d dh Embout
ESCRFTC8.0X1601601505.2815T-40
ESCRFTC8.0X2202202105.2815T-40
ESCRFTC8.0X2402402305.2815T-40
ESCRFTC8.0X2602602505.2815T-40
ESCRFTC8.0X2802802705.2815T-40
ESCRFTC8.0X3003002905.2815T-40
ESCRFTC8.0X3503503405.2815T-40
ESCRFTC10.0X2402402286.11018.5T-50
ESCRFTC10.0X2602602486.11018.5T-50
ESCRFTC10.0X2802802686.11018.5T-50
ESCRFTC10.0X3003002886.11018.5T-50
ESCRFTC10.0X3503503386.11018.5T-50
ESCRFTC10.0X4004003886.11018.5T-50
ESCRFTC12.0X2602602406.81220T-50
ESCRFTC12.0X2802802606.81220T-50
ESCRFTC12.0X3003002806.81220T-50
ESCRFTC12.0X3503503306.81220T-50
ESCRFTC12.0X4004003806.81220T-50
ESCRFTC12.0X5005004806.81220T-50

Valeurs caractéristiques

Table "Valeurs caractéristiques" cannot be displayed : no references available.

Installation

Montage

Espacements et distances minimales - Vis chargées en cisaillement

Références Distances minimum pour les vis chargées en cisaillement [mm]
Angle entre l'axe de l'effort et le fil = 0° Angle entre l'axe de l'effort et le fil = 90°
a1.0 a2.0 a3.t.0 a3.c.0 a4.t.0 a4.c.0 a1.90 a2.90 a3.t.90 a3.c.90 a4.t.90 a4.c.90
ESCRFTC8.0X160------------
ESCRFTC8.0X220------------
ESCRFTC8.0X240------------
ESCRFTC8.0X260------------
ESCRFTC8.0X280------------
ESCRFTC8.0X300------------
ESCRFTC8.0X350------------
ESCRFTC10.0X240------------
ESCRFTC10.0X260------------
ESCRFTC10.0X280------------
ESCRFTC10.0X300------------
ESCRFTC10.0X350------------
ESCRFTC10.0X400------------
ESCRFTC12.0X260------------
ESCRFTC12.0X280------------
ESCRFTC12.0X300------------
ESCRFTC12.0X350------------
ESCRFTC12.0X400------------
ESCRFTC12.0X500------------

a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.

Espacements et distances minimales - Vis chargées axialement

Références Distances minimum pour les vis chargées axialement [mm]
a1 a2 a3.c a4.c
ESCRFTC8.0X160----
ESCRFTC8.0X220----
ESCRFTC8.0X240----
ESCRFTC8.0X260----
ESCRFTC8.0X280----
ESCRFTC8.0X300----
ESCRFTC8.0X350----
ESCRFTC10.0X240----
ESCRFTC10.0X260----
ESCRFTC10.0X280----
ESCRFTC10.0X300----
ESCRFTC10.0X350----
ESCRFTC10.0X400----
ESCRFTC12.0X260----
ESCRFTC12.0X280----
ESCRFTC12.0X300----
ESCRFTC12.0X350----
ESCRFTC12.0X400----
ESCRFTC12.0X500----

Abaques

Résistances caractéristiques - Bois / Bois

Références Résistances caractéristiques - Bois / Bois C24
Axial Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN] Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN]
t1 [mm] Rax.k [kN] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm]
ESCRFTC8.0X160----------------
ESCRFTC8.0X22011010.485.785.995.995.995.995.995.994.655.035.335.45.45.45.4
ESCRFTC8.0X24012011.536.056.256.256.256.256.256.254.655.035.435.565.565.565.56
ESCRFTC8.0X26013012.586.316.516.516.516.516.516.514.655.035.435.565.565.565.56
ESCRFTC8.0X28014013.626.336.746.746.746.746.746.744.655.035.435.565.565.565.56
ESCRFTC8.0X30015014.676.336.746.746.746.746.746.744.655.035.435.565.565.565.56
ESCRFTC8.0X35017517.296.336.746.746.746.746.746.744.655.035.435.565.565.565.56
ESCRFTC10.0X24012013.38-7.878.238.358.358.358.35-6.596.857.437.437.437.43
ESCRFTC10.0X26013014.63-8.188.548.668.668.668.66-6.597.027.747.747.747.74
ESCRFTC10.0X28014015.88-8.498.858.988.988.988.98-6.597.028.068.068.068.06
ESCRFTC10.0X30015017.13-8.89.169.299.299.299.29-6.597.028.188.188.188.18
ESCRFTC10.0X35017520.25-9.059.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFTC10.0X40020021.13-9.059.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFTC12.0X260----------------
ESCRFTC12.0X28014015.46-----10.110.1-----8.98.9
ESCRFTC12.0X30015016.8-----10.4410.44-----9.249.24
ESCRFTC12.0X35017520.16-----11.2811.28-----10.0810.08
ESCRFTC12.0X40020023.52-----12.1212.12-----10.0810.08
ESCRFTC12.0X50025030.24-----12.4712.47-----10.0810.08

Ces résistances sont valables pour :

  • Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
  • Une vis dont l'axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.

Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l'épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.

Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :

  • Axe de l'effort à 0° du fil des deux bois Rv, 0°, k
  • Axe de l'effort à 90° du fil des deux bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l'élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l'EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.

Résistances caractéristiques - Acier / Bois

Références Résistances caractéristiques - Acier / Bois C24
Axial [Rax.st.k] [kN] Cisaillement plaque mince Cisaillement plaque épaisse
Rv.0.st.k [kN] Rv.90.st.k [kN] Rv.0.st.k [kN] Rv.90.st.k [kN]
ESCRFTC8.0X160-----
ESCRFTC8.0X22022.016.745.569.537.86
ESCRFTC8.0X24024.16.745.569.537.86
ESCRFTC8.0X26024.16.745.569.537.86
ESCRFTC8.0X28024.16.745.569.537.86
ESCRFTC8.0X30024.16.745.569.537.86
ESCRFTC8.0X35024.16.745.569.537.86
ESCRFTC10.0X24028.510.018.1814.1611.56
ESCRFTC10.0X2603110.018.1814.1611.56
ESCRFTC10.0X28033.510.018.1814.1611.56
ESCRFTC10.0X3003610.018.1814.1611.56
ESCRFTC10.0X3504010.018.1814.1611.56
ESCRFTC10.0X4004010.018.1814.1611.56
ESCRFTC12.0X260-----
ESCRFTC12.0X28034.9412.4710.0817.5514.26
ESCRFTC12.0X30037.6312.4710.0817.6414.26
ESCRFTC12.0X35044.3512.4710.0817.6414.26
ESCRFTC12.0X40046.712.4710.0817.6414.26
ESCRFTC12.0X50046.712.4710.0817.6414.26

Les résistances au cisaillement sont données pour un acier épais (tst = d) et mince (tst =0.5xd) pour les configurations suivantes :

  • Axe de l'effort à 0° du fil des/du bois Rv, 0°, k
  • Axe de l'effort à 90° du fil des/du bois Rv, 90°, k

Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
Les résistances pour les épaisseurs d'acier intermédiaires peuvent être obtenues par intérpolation entre les valeurs pour plaque acier mince et épaisse.
L'hypothèse de préperçage pour le calcul des charges et des distances minimum est validée.

Assemblage Bois / Bois - Paire de vis croisées

Références Résistances caractéristiques - Paire de vis croisées
Élément porteur Élement porté Distance d'insertion Valeur caractéristiques (extraction/flambement) Rv, pair = min(Rw,k,pair ; Rbuck,k,pair) [kN]
hj min [mm] 1 paire 2 paires m [mm] mi [mm] 1 paire 2 paires
bj min [mm] bj min 2 [mm] Rw.k.pair [kN] Rbuck.k.pair [kN] Rw.k.pair [kN] Rbuck.k.pair [kN]
ESCRFTC8.0X160----------
ESCRFTC8.0X2208816884124828714.827.41 + 13.99 /kmod27.6613.82 + 26.11 /kmod
ESCRFTC8.0X2409518284124899416.38.15 + 13.99 /kmod30.4215.21 + 26.11 /kmod
ESCRFTC8.0X260102196841249610117.798.89 + 13.99 /kmod33.1916.59 + 26.11 /kmod
ESCRFTC8.0X2801092108412410310819.279.63 + 13.99 /kmod35.9517.97 + 26.11 /kmod
ESCRFTC8.0X3001172258412411111620.7510.37 + 13.99 /kmod38.7219.35 + 26.11 /kmod
ESCRFTC8.0X3501342608412412813324.4512.22 + 13.99 /kmod45.6322.81 + 26.11 /kmod
ESCRFTC10.0X24095182105155899418.929.45 + 19.62 /kmod35.317.64 + 36.62 /kmod
ESCRFTC10.0X2601021961051559610120.6810.34 + 19.62 /kmod38.619.29 + 36.62 /kmod
ESCRFTC10.0X28010921010515510310822.4511.22 + 19.62 /kmod41.8920.94 + 36.62 /kmod
ESCRFTC10.0X30011722510515511111624.2212.1 + 19.62 /kmod45.1922.59 + 36.62 /kmod
ESCRFTC10.0X35013426010515512813328.6414.31 + 19.62 /kmod53.4426.72 + 36.62 /kmod
ESCRFTC10.0X40015229510515514615129.8814.93 + 19.62 /kmod55.7527.87 + 36.62 /kmod
ESCRFTC12.0X260----------
ESCRFTC12.0X28010921012618610310821.8610.92 + 24.81 /kmod40.7920.39 + 46.29 /kmod
ESCRFTC12.0X30011722512618611111623.7611.87 + 24.81 /kmod44.3422.16 + 46.29 /kmod
ESCRFTC12.0X35013426012618612813328.5114.25 + 24.81 /kmod53.226.6 + 46.29 /kmod
ESCRFTC12.0X40015229512618614615133.2616.63 + 24.81 /kmod62.0731.03 + 46.29 /kmod
ESCRFTC12.0X50018736612618618118642.7721.38 + 24.81 /kmod79.839.9 + 46.29 /kmod
