MTLD

Anneau de levage

L'anneau de levage MTLD est un moyen simple et rapide pour la manutention de vos panneaux et poutres bois. Il se fixe et se détache rapidement sur une simple vis fixée dans l'élément bois, vous faisant ainsi gagner du temps sur chantier.

Fiche technique
Marquage CE
Marquage CE
Nouveautés
Nouveautés
Acier électrozingué 12µm
Acier électrozingué 12µm

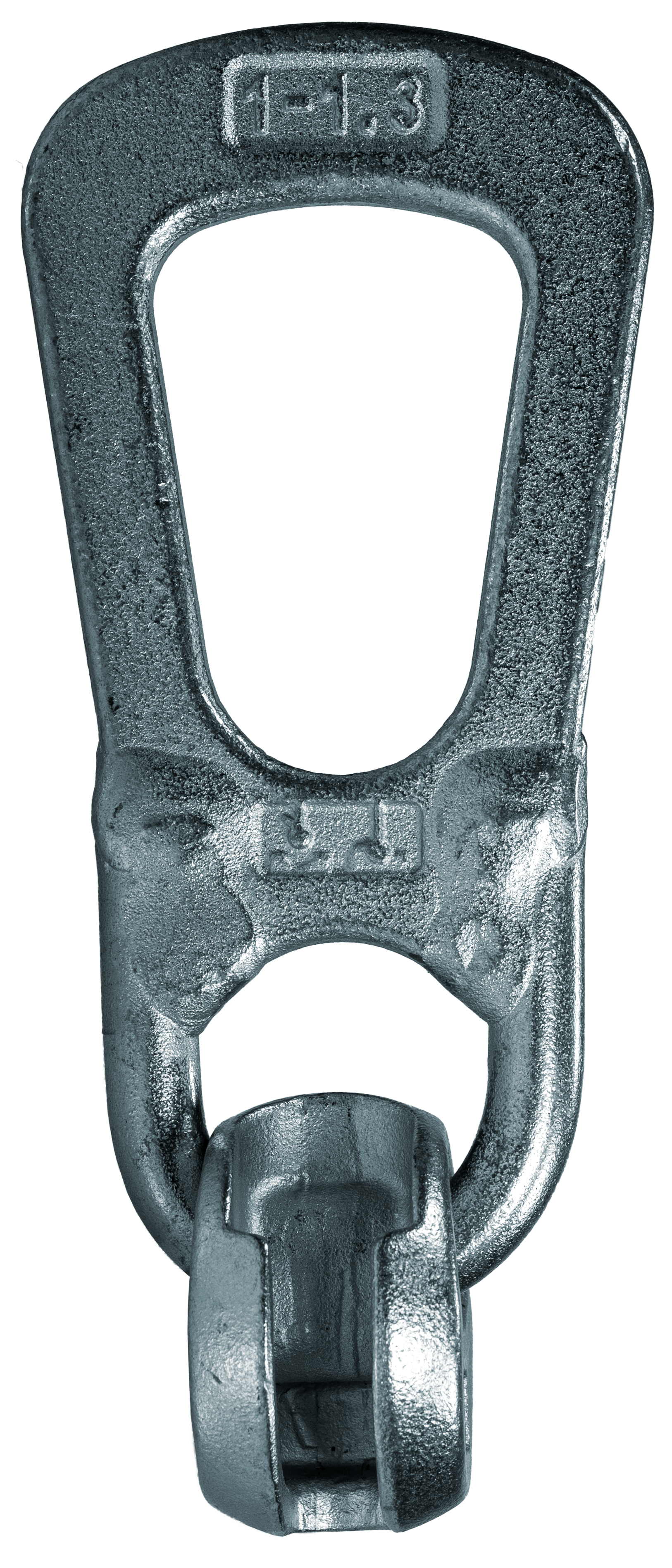

C_MTLD_ProdPho_Pho_Prod_LightLiftingDevice-MassTimber_C0

Présentation

Images

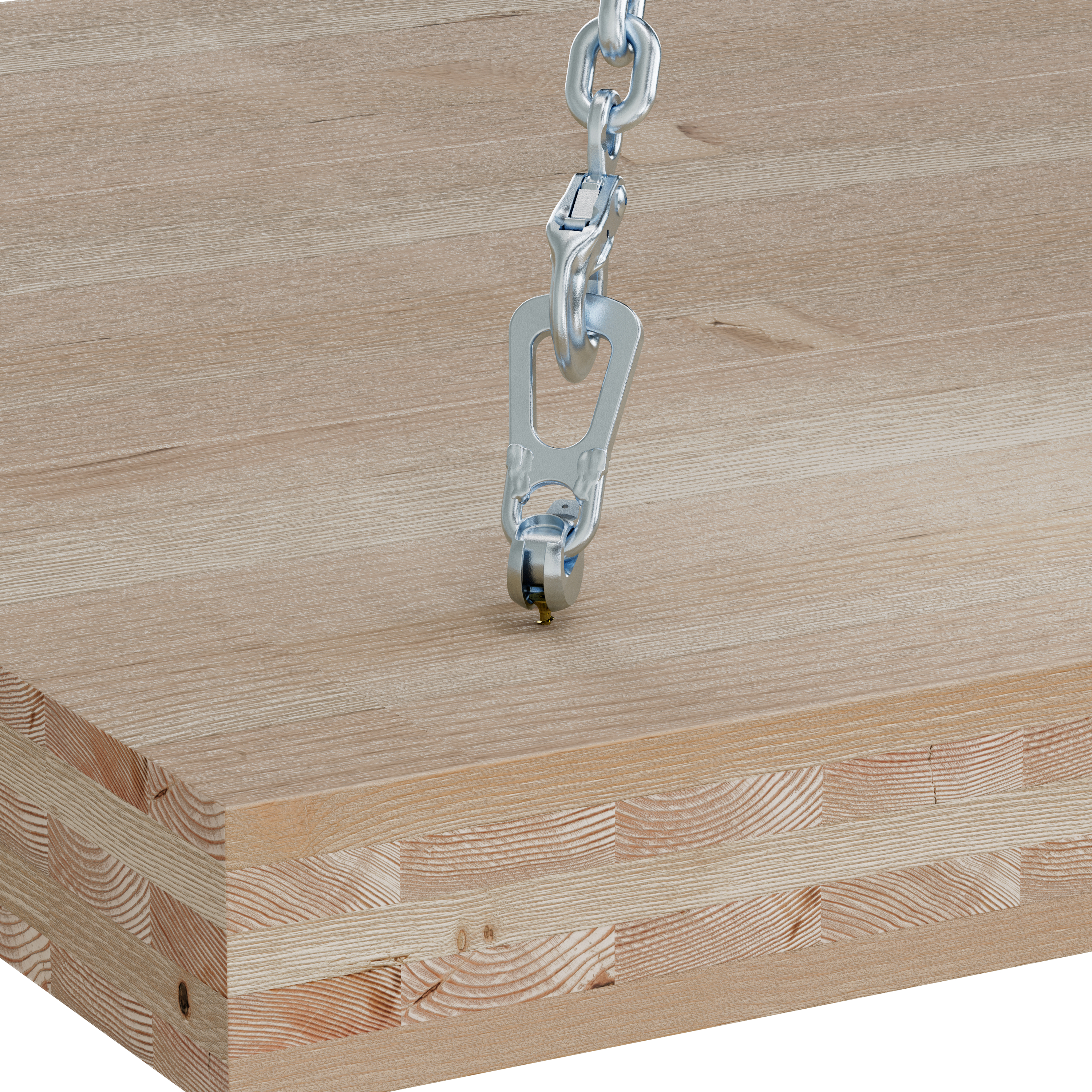

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging-Detail_C0

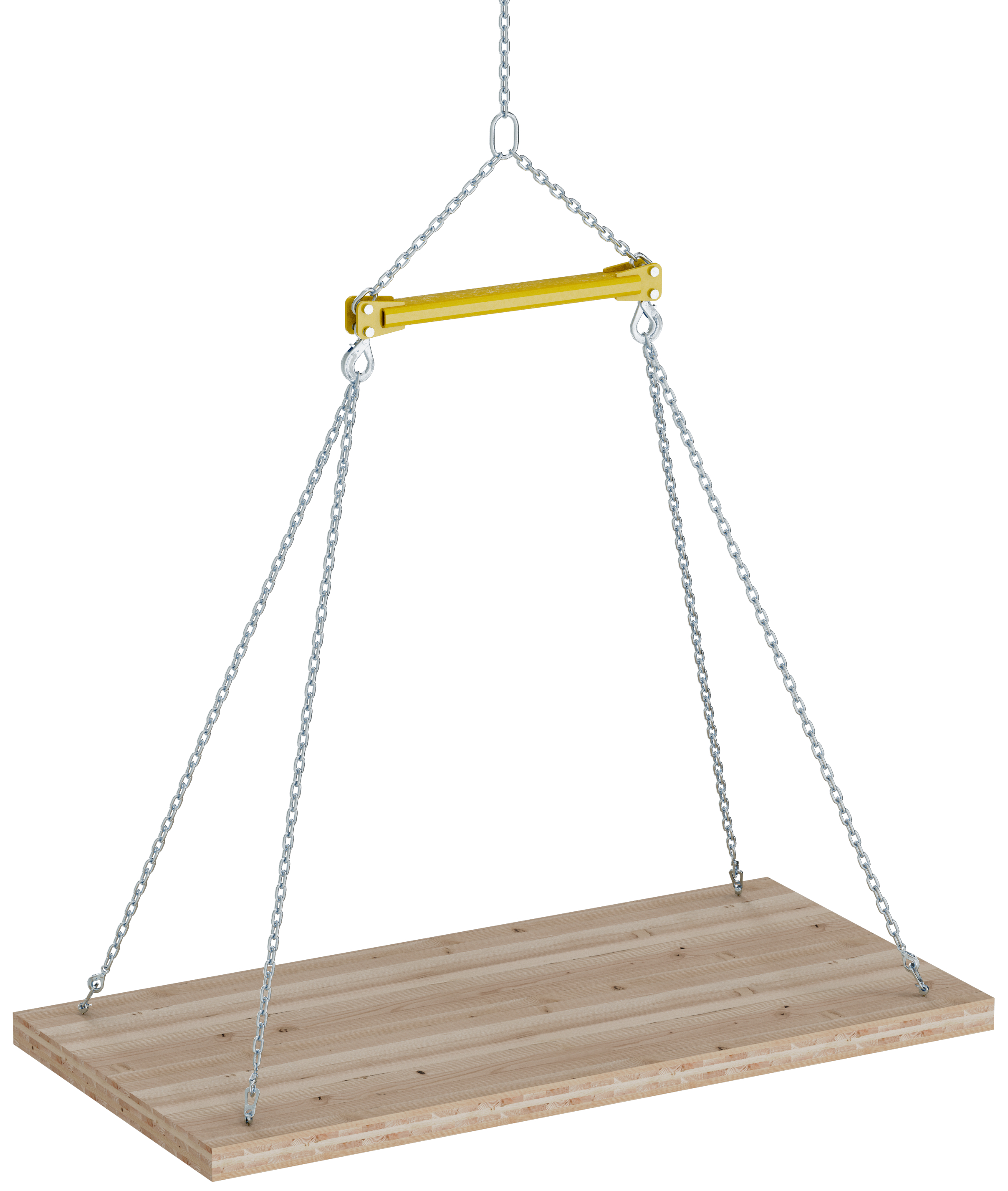

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging_C0

Caractéristiques

Matière

  • Acier électrozingué

Application

Avantages

  • Rapidité de mise en oeuvre
  • Se fixe avec une seule vis
  • Choix de la reprise de charge suivant la vis choisie
  • Installation avec ou sans usinage
  • Directive machines 2006/42/EC

Installation

  • Le kit contient 2 anneaux et une jauge de contrôle.
  • Les informations relatives à l'installation, le contrôle et le dimensionnement des anneaux de levage MTLD sont dans le guide technique TEB-C-LIFTING-EU.
  • Ne pas utiliser l'anneau de levage MTLD avant d'avoir pris connaissance des instructions et mises en garde comprises dans les documents TEB-C-LIFTING-EU et MANUAL-EU-MTLD.
  • Le choix de la vis (SSH ou ESCRFTC Ø12mm) revient à une personne qualifiée ayant pris en considération tous les paramètres du levage. Les vis ne doivent pas être installées avec une visseuse à choc.

Données techniques

Dimensions

RéférenceOther dimensions data
Dimensions[mm]ContenuPoids[kg]
ABC
MTLD-R2E78158532 lifting devices, 1 gauge0.93

Valeurs admissibles - Installation sans fraisage

RéférenceInstallation tools capacity
Capacité de levage - Vis perpendiculaire - 1 vis
Valeur admissible[kg]
θ = 60°θ = 90°
SSH12,0X100SSH12,0X160ESCRFTC12,0X260SSH12,0X100SSH12,0X160ESCRFTC12,0X260
MTLD-R2E2444869752825611126

D'autres longueurs de vis sont possibles, la capacité de reprise de charge doit être vérifiée par un professionel compétent.

Valeurs admissibles - Installation avec fraisage

RéférenceInstallation tools capacity
Capacité de levage - Vis perpendiculaire - 1 vis
Valeur admissible[kg]
60° ≤ θ ≤ 90°
SSH12,0X100SSH12,0X160ESCRFTC12,0X260
MTLD-R2E2825611126

D'autres longueurs de vis sont possibles, la capacité de reprise de charge doit être vérifiée par un professionel compétent.

Installation

Notes techniques

Autres

guide-eu-mtld-1.pdf
teb-c-lifting-fr-fascicule-technique-mtld.pdf
t-fr-mt-mtld25-notice-mtld.pdf
